Вопрос №1. Аналоговые каналы передачи данных, модемы и способы модуляции;


Аналоговые каналы передачи данных

Аналоговые и цифровые каналы

В зависимости от типа передаваемых сигналов различают два больших класса каналов связи цифровые и аналоговые.

Цифровой канал является битовым трактом с цифровым (импульсным) сигналом на входе и выходе канала. На вход аналогового канала поступает непрерывный сигнал, и с его выхода также снимается непрерывный сигнал (рис 1) Как известно, сигналы характеризуются формой своего представления

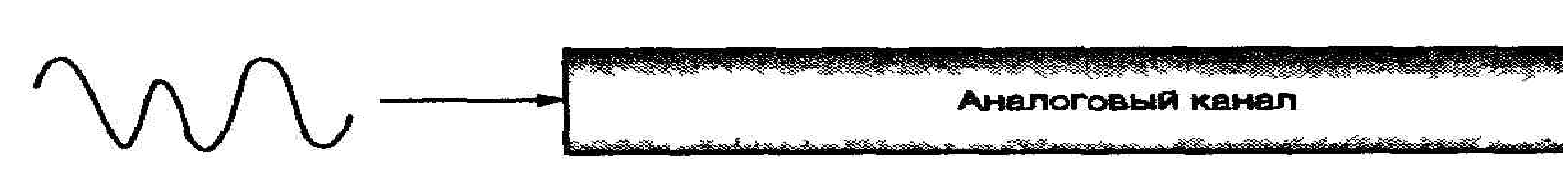

Рис 1.

Параметры сигналов могут быть непрерывными или принимать только дискретные значения. Сигналы могут содержать информацию либо в каждый момент времени (непрерывные во времени, аналоговые сигналы), либо только в определенные, дискретные моменты времени (цифровые, дискретные, импульсные сигналы).

Аналоговые каналы являются наиболее распространенными по причине длительной истории их развития и простоты реализации. Типичным примером аналогового канала является канал тональной частоты (ктч), а также групповые тракты на 12, 60 и более каналов тональной частоты. Телефонный канал КТСОП, как правило, включает многочисленные коммутаторы, устройства разделения, групповые модуляторы и демодуляторы. Для КТСОП этот канал (его физический маршрут и ряд параметров) будет меняться при каждом очередном вызове.

При передаче данных на входе аналогового канала должно находиться устройство, которое преобразовывало бы цифровые данные, приходящие от DTE, в аналоговые сигналы, посылаемые в канал. Приемник должен содержать устройство, которое преобразовывало бы обратно принятые непрерывные сигналы в цифровые данные. Этими устройствами являются модемы

Классификация модемов

Модем - устройство преобразования кодов и представляющих их электрических сигналов при взаимодействии аппаратуры окончания канала данных и линий связи. Слово "модем" образовано из частей слов "модуляция" и "демодуляция", что подчеркивает способы согласования параметров сигналов и линий связи - сигнал, подаваемый в линию связи, модулируется, а при приеме данных из линии сигналы подвергаются обратному преобразованию (рис. 2.).

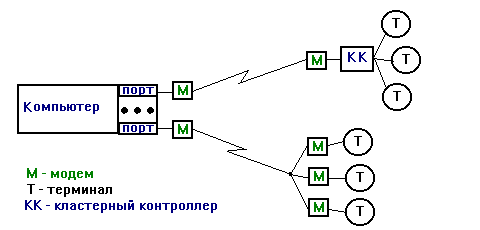

Рис. 2.

Строгой классификации модемов не существует и, вероятно, не может существовать по причине большого разнообразия как самих модемов, так и сфер применения и режимов их работы. Тем не менее можно выделить ряд признаков, по которым и провести условную классификацию. К таким признакам или критериям классификации можно отнести следующие: область применения; функциональное назначение; тип используемого канала; конструктивное исполнение; поддержка протоколов модуляции, исправления ошибок и сжатия данных. Можно выделить еще множество более детальных технических признаков, таких как применяемый способ модуляции, интерфейс сопряжения с DTE и так далее.

По области применения

Современные модемы можно разделить на несколько групп:
  1. для коммутируемых телефонных каналов и для выделенных (арендуемых) телефонных каналов;
  2. для физических соединительных линий:
    • модемы низкого уровня (линейные драйверы) или модемы на короткие расстояния (short range modems),
    • модемы основной полосы (. baseband modems);
  3. для цифровых систем передачи (CSU/DSU);
  4. для сотовых систем связи;
  5. для пакетных радиосетей;
  6. для локальных радиосетей.

Подавляющее большинство выпускаемых модемов предназначено для использования на коммутируемых телефонных каналах. Такие модемы должны уметь работать с автоматическими телефонными станциями (АТС), различать их сигналы и передавать свои сигналы набора номера.

Основное отличие модемов для физических линий от других типов модемов состоит в том, что полоса пропускания физических линий не ограничена значением 3, 1 кГц, характерным для телефонных каналов. Однако полоса пропускания физической линии также является ограниченной и зависит в основном от типа физической среды (экранированная и неэкранированная витая пара, коаксиальный кабель и др.) и ее длины.

С точки зрения используемых для передачи сигналов модемы для физических линий могут быть разделены на модемы низкого уровня (линейные драйверы), использующие цифровые сигналы, и модемы с "основной полосы" (baseband), в которых применяются методы модуляции, аналогичные применяемым в модемах для телефонных каналов.

В модемах первой группы обычно используются цифровые методы биим-пульсной передачи, позволяющие формировать импульсные сигналы без постоянной составляющей и часто занимающие более узкую полосу частот, чем исходная цифровая последовательность.

В модемах второй группы часто используются различные виды квадратурной амплитудной модуляции, позволяющие радикально сократить требуемую для передачи полосу частот. В результате на одинаковых физических линиях такими модемами может достигаться скорость передачи до 100 Кбит/с, в то время как модемы низкого уровня обеспечивают только 19, 2 Кбит/с.

Модемы для цифровых систем передачи напоминают модемы низкого уровня. Однако в отличие от них обеспечивают подключение к стандартным цифровым каналам, таким как Е1/Т1 или ISDN, и поддерживают функции соответствующих канальных интерфейсов.

Модемы для сотовых систем связи отличаются компактностью исполнения и поддержкой специальных протоколов модуляции и исправления ошибок, позволяющих эффективно передавать данные в условиях сотовых каналов с высоким уровнем помех и постоянно изменяющимися параметрами. Среди таких протоколов выделяются ZyCELL, ETC и MNP10.

Пакетные радиомодемы предназначены для передачи данных по радиоканалу между мобильными пользователями. При этом несколько радиомодемов используют один и тот же радиоканал в режиме множественного доступа, например, множественного доступа с контролем несущей, в соответствии с ITU-T АХ. 25.

Локальные радиосети являются быстроразвивающейся перспективной сетевой технологией дополняющей обыкновенные локальные сети. Ключевым их элементом являются специализированные радиомодемы (адаптеры локальных радиосетей). В отличие от ранее упомянутых пакетных радиомодемов такие модемы обеспечивают передачу данных на небольшие расстояния (до 300 м) с высокой скоростью (2—10 Мбит/с), сопоставимой со скоростью передачи в проводных локальных сетях.

По методу передачи

По методу передачи модемы делятся на асинхронные и синхронные. Говоря о синхронном либо асинхронном методе передачи обычно подразумевают передачу по каналу связи между модемами. Однако передача по интерфейсу DTE—DCE также может быть синхронной и асинхронной. Как правило, синхронизация реализуется одним из двух способов, связанных с тем, как работают тактовые генераторы отправителя и получателя: независимо друг от друга (асинхронно) или согласованно (синхронно). Если передаваемые данные составлены из последовательности отдельных символов, то, как правило, каждый символ передается независимо от остальных и получатель синхронизируется вначале каждого получаемого символа. Для такого типа связи обычно используется асинхронная передача. Если передаваемые данные образуют непрерывную последовательность символов или байтов, то тактовые генераторы отправителя и получателя должны быть синхронизированы в течение длительного промежутка времени. В этом случае используется синхронная передача.

Асинхронный режим передачи используется главным образом тогда, когда передаваемые данные генерируются в случайные моменты времени, например пользователем. При такой передаче получающее устройство должно восстанавливать синхронизацию в начале каждого получаемого символа. Для этого каждый передаваемый символ обрамляется дополнительным стартовым и одним или более стоповыми битами. Такой асинхронный режим часто применяется при передаче данных по интерфейсу DTE—DCE. При передаче данных по каналу связи возможности применения асинхронного режима передачи во многом ограничены его низкой эффективностью и необходимостью использования при этом простых методов модуляции, таких как амплитудная и частотная..

При синхронном методе передачи осуществляют объединение большого числа символов или байт в отдельные блоки или кадры. Весь кадр передается как одна цепочка битов без каких-либо задержек между восьмибитными элементами. Чтобы принимающее устройство могло обеспечить различные уровни синхронизации, должны выполняться следующие требования.
  • Передаваемая последовательность битов не должна содержать длинных последовательностей нулей или единиц для того, что бы принимающее устройство могло устойчиво выделять тактовую частоту синхронизации.
  • Каждый кадр должен иметь зарезервированные последовательности битов или символов, отмечающие его начало и конец.

Существует два альтернативных метода организации синхронной связи: символьно- или байт-ориентированный, и бит-ориентированный. Различие между ними заключается в том, как определяются начало и конец кадра. При бит-ориентированном методе получатель может определить окончание кадра с точностью до отдельного бита, а байта (символа).

Кроме высокоскоростной передачи данных собственно по физическим каналам синхронный режим часто применяется и для передачи по интерфейсу DTE — DCE. В этом случае для синхронизации используются дополнительные интерфейсные цепи, по которым передается сигнал тактовой частоты от отправителя к получателю.

По интеллектуальным возможностям

По интеллектуальным возможностям можно выделить модемы:
  1. без системы управления;
  2. поддерживающие набор АТ-команд;
  3. с поддержкой команд V. 25bis;
  4. с фирменной системой команд;
  5. поддерживающие протоколы сетевого управления.

. Стандартом де-факто стало множество АТ-команд, разработанных в свое время фирмой Hayes и позволяющее пользователю или прикладному процессу полностью управлять характеристиками модема и параметрами связи (Hayes-совместимые модемы). Следует заметить, что АТ-команды поддерживают не только модемы для КТСОП, но и пакетные радиомодемы, внешние адаптеры ISDN и ряд других модемов с более узкими сферами применения.

Наиболее распространенным набором команд, позволяющим управлять режимами установления соединения и автовызова, являются команды рекомендации ITU-T V. 25bis.

Специализированные модемы для промышленного применения часто имеют фирменную систему команд, отличную от набора АТ-команд. Причиной тому является большое различие в режимах работы и выполняемых функциях между модемами широкого применения и промышленными (сетевыми) модемами.

Промышленные модемы часто поддерживают протокол сетевого управления SMNP (Simple Manager Network Protocol), позволяющий администратору управлять элементами сети (включая модемы) с удаленного терминала.

По конструкции

По конструкции различают модемы:
  1. внешние;
  2. внутренние;
  3. портативные;
  4. групповые.

Внешние модемы Представляют собой автономные устройства, подключаемые к компьютеру или другому DTE посредством одного из стандартных интерфейсов DTE—DCE. Внутренний модем — это плата расширения, вставляемая в соответствующий слот компьютера. Каждый из вариантов конструктивного исполнения имеет свои преимущества и недостатки, которые будут расмотрены далее.

Портативные модемы предназначены для использования с компьютерами класса Notebook Их функциональные возможности, как правило, не уступают возможностям полнофункциональных модемов. Часто портативные модемы оснащены интерфейсом PCMCIA.

Групповыми модемами называют совокупность отдельных модемов, объединенных в общий блок и имеющих общие блок питания, устройства управления и отображения. Отдельный модем группового модема представляет собой плату с разъемом, устанавливаемую в блок, и рассчитан на один или небольшое число каналов.

Способы модуляции

Амплитудная модуляция.

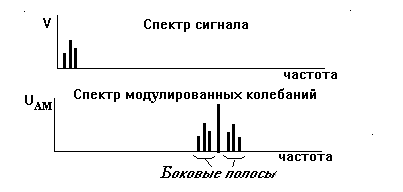

Рис. 3. Спектры модулирующего и

модулированного сигналов при АМ

При амплитудной модуляции на входы модулятора поступают сигнал V и несущая U. Например, если сигнал есть гармоническое колебание

V = Vm*sin(W *t+j )

с амплитудой Vm, частотой W и фазой j , то на выходе нелинейного элемента в модуляторе будут модулированные колебания

UАМ = Um*(1+m*sin(W *t+j ))*sin(v *t+y ),

где m = Vm/Um - коэффициент модуляции. На выходе модулятора в спектре сигнала присутствуют несущая частота v и две боковые частоты v +W и v -W . Если сигнал занимает некоторую полосу частот, то в спектре модулированного колебания появятся две боковые полосы, как это показано на рис. 3

При амплитудной модуляции во избежание искажений, называемых качанием фронта, нужно выполнение условия v >> W , где v и W - соответственно несущая и модулирующая частоты. Соблюдение этого условия при стандартной (для среднескоростной аппаратуры передачи данных) несущей частоте 1700 Гц не может обеспечить информационные скорости выше 300 бит/с.

Фазовая модуляция

(PSK - Phase Shift Keying) двумя уровнями сигнала (1 и 0) осуществляется переключением между двумя несущими, сдвинутыми на полпериода друг относительно друга. Другой вариант PSK изменение фазы на p /2 в каждом такте при передаче нуля и на 3/4*p , если передается единица.

Квадратурно-амплитудная модуляция

(QAM - Quadrature Amplitude Modulation, ее также называют квадратурно-импульсной) основана на передаче одним элементом модулированного сигнала n бит информации, где n = 4...8 (т.е. используются 16... 256 дискретных значений амплитуды). Однако для надежного различения этих значений амплитуды требуется малый уровень помех (отношение сигнал/помеха не менее 12 дБ при n = 4).

При меньших отношениях сигнал/помеха лучше применять фазовую модуляцию с четырьмя или восемью дискретными значениями фазы для представления соответственно 2 или 3 бит информации. Тогда при скорости модуляции в 1200 бод (т.е. 1200 элементов аналогового сигнала в секунду, где элемент - часть сигнала между возможными сменами фаз) и четырехфазной модуляции скорость передачи данных равна 2400 бит/с. Используются также скорости передачи 4800 бит/с (при скорости модуляции 1600 бод и восьмифазной модуляции), 9600 бит/с и более при комбинации фазовой и амплитудной модуляций.

Кодово-импульсная модуляция

(КИМ или PCM - Pulse Code Modulation) используется для передачи аналоговых сигналов по цифровым каналам связи.

Этот вид модуляции сводится к измерению амплитуды аналогового сигнала в моменты времени, отстоящие друг от друга на dt, и к кодированию этих амплитуд цифровым кодом. Величина dt определяется по теореме Котельникова: для неискаженной передачи нужно иметь не менее двух отсчетов на период колебаний, соответствующий высшей составляющей в частотном спектре сигнала. В цифровых каналах ISDN (Integrated Services Digital Network) за основу принята передача голоса с частотным диапазоном до 4 кГц, а кодирование производится восемью (или семью) битами. Отсюда получаем, что частота отсчетов (передачи байтов) равна 8 кГц, т.е. биты передаются с частотой 64 кГц (или 56 кГц при семибитовой кодировке).

При преобразовании амплитуды А аналогового сигнала в цифровой код К желательно учитывать нелинейность амплитудных характеристик приборов и иметь зависимость К от А мнонотонно убывающей с ростом амплитуды.

Разновидностями КИМ являются дельта-модуляция (ДМ), дифференциальная ДМ (ДДМ) и адаптивная ДМ (АДДМ). В них передаются разности амплитуд А1 и А2 соседних отсчетов. При этом в ДМ А1 - амплитуда на входе модулятора, а А2 - амплитуда отсчета, которая соответствует переданному сигналу в предыдущем временном такте.
