________________________________

(направляється керівнику (власнику)

_______________________________

об’єкта, на якому виникло хибн е

_______________________________

спрацювання пожежної автоматики)


1.Найменування та місцезнаходження підприємства __________________________________________________


2. Дата спрацювання пожежної автоматики: __________________________________________________________


4. Назва приміщень, що захищаються _________________________________________________________________

5. Тип пожежної автоматики: _____________________________________________________________________


6. Кількість сповіщувачів або зрошувачів, що спрацювали____________________________________


7. Організація, що змонтувала систему _______________________________________________________________________________

( вказується назва організації, номер ліцензії,

______________________________________________________________________________________

наявність проекту та експертного висновку, рік введення системи в експлуатацію)


9. Технічне обслуговування ___________________________________________________________________________

( обслуговується ( вказується назва організації, номер ліцензії та номер договору на технічне _____________________________________________________________________________________

обслуговування) чи не обслуговується)


9. Ймовірна причина хибного спрацювання ___________________________________________________________


10. Кількість особового складу та пожежної техніки, задіяної при виїзді, кількість витраченого часу________________________________________________________________________


11. Хто прибув з організації, що відповідає за проведення ТО, час прибуття, висновки обслуговуючої організації ___________________________________________________________________________

___________________________________________________________________________


Представник замовника _______________ ________________


Представник пульта

пожежного спостерігання ______________ ________________


"___" ____________ 20 ___ р.


* - цей акт складається у трьох оригінальних примірниках та залишається у кожної із сторін.


Додаток Е.9.

(обов’язковий)


КАРТКА ПУЛЬТА

№_______ від "____"________20__ року


Назва суб’єкта господарської діяльності:_______________________________

__________________________________________________________________


Серія, номер ліцензії та дата її видачі: \____\ \_________\ \__________\

(серія) (номер) (дата видачі)


Місцезнаходження _________________________________________________

__________________________________________________________________


Ідентифікаційний код юридичної особи

або ідентифікаційний номер фізичної

особи-підприємця __________________________________


П.І.Б працівників підприємства, яким надано право доступу до БДС:

-_________________________________________________________________

-_________________________________________________________________


Види каналів зв’язку які використовуються для підключення до точки доступу:

- основні: __________________________________________________________

__________________________________________________________________


- резервні: _________________________________________________________

__________________________________________________________________


Посади та ПІБ осіб, яким необхідно надати коди доступу до БДС:

- _________________________________________________________________

-__________________________________________________________________

-__________________________________________________________________


____________ ______________ ____________

(Керівник підприємства) (підпис) (прізвище, ініціали)


М.П.


Додаток Е.10.

(обов’язковий)


Вступ


SOS Access V3 являє собою протокол/формат для передавання тривожних та керуючих повідомлень між пристроєм передавання і приймачем сигналів тривоги. Цей документ описує формат повідомлень SOS Access V3, який базується на простій XML-структурі.


Значення параметрів подаються у вигляді алфавітно-цифрових текстових рядків. Дозволені тільки 8-бітні символи в кодуванні ISO8859-1.

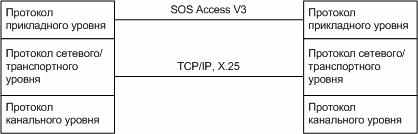

SOS Access V3 є протоколом прикладного рівня згідно моделі OSI, але він також використовує протоколи канального и мережевого рівнів для транспортних цілей.







Типи повідомлень


При передачі тривог використовуються такі типи повідомлень:

 Тривога, що надійшла в приймаючу систему


 Підтвердження


_{Типи керуючих повідомлень:}

		Сигнал керування об’єктом
		Підтвердження сигналу управління

Пояснення


Обов’язкові параметри

Якщо довжина параметра вказана як 0/1..n або 0/n, то параметр не являється обов’язковим або суттєвим. Параметри с довжиною > 0 являються обов’язковими.


Як правило відправник передає тільки код тривоги, а вся інформація про тип тривоги, назву об’єкта, адресу и т.д. зберігається в базі даних приймаючої системи. Протокол SOS Access підтримує не тільки централізоване зберігання подібної інформації, але і її передачу шляхом тривожних повідомлень.


Інформація, що передається в доповнення до основних даних, залежить від типу відправника і від договору між замовником (який надсилає тривогу) и Центральним пультом.


В принципі, можна зберігати в приймаючій системі тільки інформацію про об’єкт, а всю інформацію про тривоги (найменування об’єкту, адресу, план дій, контактну особу и т.д.) отримувати від відправників тривожних сигналів.


Діє наступний принцип: в разі надходження будь-якої інформації разом з тривожним повідомленням , то ця інформація повинна бути використана замість тієї, яка зберігається в центральній базі даних


2 Тривожні повідомлення


2.1 AlarmRequest


вміщує в собі параметри у відповідності з наведеною таблицею. Параметри, які помічені символом e) використовуються в тривожних повідомленнях, які мають додаткову інформацію в доповнення до основної. Символом s) помічаються значення параметрів, які використовуються SOS Alarm.

Тег	Зміст
	1..50 символів. Цей параметр не обробляється при прийманні, але повертається у відповіді . Може вміщувати серійний номер або щось подібне для унікальної ідентифікації повідомлення

Тег	Зміст
s)	0/1..20 символів. Визначає, для якого центрального приймача призначена інформація.
	0/1 символів ”I” = Info (якщо тривога вже надіслана іншому приймачу).
	0/23 символи. Наприклад, ”2002-05-28 11:35:20.022” Час передачі тривожного повідомлення.
	0/2 символи. Відображає стан (тривога/посттривога) відправника, в якого коди тривоги/посттривоги однакові. ”AL” = Тревога “RE” = Посттривога Параметр не використовується для інших типів передавачів.
s)	5 символів. Наприклад, “MC200” Тип передавача.
s)	1..15 символів. Наприклад, “12345678” Номер передавача або номер об’єкта.
	0/1..5 символів. Наприклад, “1000” Для передавача з класифікацією зон, наприклад SIA.
	1..25 символів. Наприклад, “02” Код події/Вхід тривоги/Тип тривоги
e)	0/1..40 символів Текст, супутній коду події.
e)s)	0/2..3 символи. Категорія тривоги (пожежа/пограбування/…). Наприклад, “BA”. Застосовується для визначення, якому оператору потрібно надіслати тривогу.
e)	0/1..15 символів Встановлюється, якщо поміщає в собі код посттривоги. Для деяких передавачів рівний .
	0/1..5 символів Номер зони
	0/1..40 символів Текст, який характеризує зону.
	0/1..5 символів Номер датчика.
	0/1..40 символів Текст, який характеризує датчик.
e)s)	0/1..3 символи. Наприклад, “31” Індукує коди кількох одночасних тривог, які зібрані в групу для спеціальної обробки.
	0/1 символ. Наприклад, “1”

Тег	Зміст
e)s)	Визначає як повинні оброблятися одночасні тривоги в групі.
	0/1..2000 символів. Інформація про тривогу на звичайній мові. Рядки розділяються символами CR+LF або LF, де LF = ascii 10 та CR = ascii 13.
e)	0/1..8000 символів. План дій. Список інструкцій та директив, які визначають, як оператор повинен обробляти тривогу. Кожна інструкція/рядок містить теги: 1..255 символів Пояснюючий текст. 0/1..4 символи Тип функції: “TEL” = зателефонувати по заданому тел. номеру “SMS” = надіслати SMS на заданий номер “MAIL” = відправити електронний лист по заданій адресі. 0/1..40 символів. Тел. номер, адрес електронної пошти. Приклад: В робочий час: Зателефонувати Аристарху Бенедиктовичу TEL 0117654321 ....
e)	0/..n Теги, які містять адресу: 0/1..50 символів 0/1..50 символів 0/1..10 символів 0/1..50 символів 0/1..255 символів
	0/..n Теги, які містять місце розташування: Географічні координати в форматі RT90: “xXXXXXXX.XXXyYYYYYYY.YYYhHHHH.HHH” де x відповідає координаті х, y – координаті у а h – висоті над рівнем моря. Значення задаються в метрах в дробаху випадку необхідності, наприклад, ”x1234567.5y1234567” або у форматі широта/довгота: “NDDMMmmmEDDDMMmmmhHHHH.HHH” де DD - градуси; MM - хвилини; DDD - градуси; h - висота. Значення задаються в дробах і з відповідною кількістю цифр ; 0/14 символів. Час 0/1..2 символи. Кількість інформації Direction> 0/1..4 символи. Напрям 0/1..5 символів. Швидкість
