| РОССИЙСКАЯ ФЕДЕРАЦИЯ  ФЕДЕРАЛЬНАЯ СЛУЖБА ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ, ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ | (19) | RU | (11) | 81860 | (13) | U1 | | |
| (51) МПК H03K4/06 (2006.01) | ||||||||
| (12) ПАТЕНТ НА ПОЛЕЗНУЮ МОДЕЛЬ
| ||||||||
| (21), (22) Заявка: 2008146300/22, 24.11.2008 (24) Дата начала отсчета срока действия патента: 24.11.2008 (46) Опубликовано: 27.03.2009 Адрес для переписки: 430005, Республика Мордовия, г.Саранск, ул. Пролетарская, 39, ННОУ "Саранский Дом науки и техники РСНИИОО" | (72) Автор(ы): Дубровин Виктор Степанович (RU), Зюзин Алексей Михайлович (RU) (73) Патентообладатель(и): Негосударственное научно-образовательное учреждение "Саранский Дом науки и техники Российского Союза научных и инженерных общественных организаций" (ННОУ "Саранский Дом науки и техники РСНИИОО") (RU) |
(54) АДДИТИВНЫЙ ФОРМИРОВАТЕЛЬ СИГНАЛА ТРЕУГОЛЬНОЙ ФОРМЫ
(57) Реферат:
Полезная модель относится к области радиотехники и вычислительной техники и может быть использована в радиолокации, в преобразователях

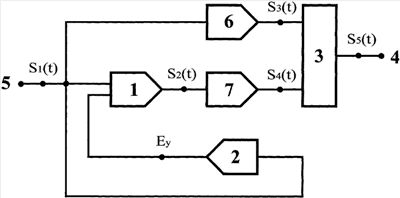

напряжение-временной интервал, широтно-импульсных модуляторах, устройствах временной задержки и т.д.В аддитивный формирователь сигнала треугольной формы, содержащий управляемый фазовращатель, преобразователь частоты в напряжение и сумматор, выход которого соединен с выходом аддитивного формирователя сигнала треугольной формы, вход которого соединен с входом преобразователя частоты в напряжение и с информационным входом управляемого фазовращателя, дополнительно введены первый и второй двухполупериодные выпрямители, выходы которых соединены, соответственно, с первым и вторым входами сумматора, а входы соединены, соответственно, с информационным входом и выходом управляемого фазовращателя, управляющий вход которого подключен к выходу преобразователя частоты в напряжение.
Использование предлагаемой полезной модели позволит расширить функциональные возможности предлагаемого устройства путем получения на выходе аддитивного формирователя сигнала треугольной формы и обеспечить стабильные параметры формируемого сигнала при изменении частоты и амплитуды входного сигнала в широких пределах. 1 п. ф-лы полезной модели, 2 ил.
Формула полезной модели
Аддитивный формирователь сигнала треугольной формы, содержащий управляемый фазовращатель, преобразователь частоты в напряжение и сумматор, выход которого соединен с выходом аддитивного формирователя сигнала треугольной формы, вход которого соединен с входом преобразователя частоты в напряжение и с информационным входом управляемого фазовращателя, отличающийся тем, что в него дополнительно введены первый и второй двухполупериодные выпрямители, выходы которых соединены соответственно с первым и вторым входами сумматора, а входы соединены соответственно с информационным входом и выходом управляемого фазовращателя 1, управляющий вход которого подключен к выходу преобразователя частоты в напряжение.
