ОБЩИЕ СВЕДЕНИЯ

Тахогенераторы представляют собой электромеханическое уст­ройство, преобразующее механическое вращение в электрический сигнал. Они используются как электрические датчики угловой ско­рости и работают как обычные маломощные электрические машины в режиме генератора для выработки напряжения, пропорциональ­ного частоте вращения. Выходной сигнал тахогенератора (электрическое напряжение) при определенных условиях является линейной функцией частоты вращения его вала. В зависимости от конструкции и соответствен­но выходного напряжения тахогенераторы подразделяются на тахогенераторы постоянного и переменного токов.

В схемах автоматики и аналоговых счетно-решающих устройств наибольшее распространение получили тахогенераторы постоянного тока с независимым электромагнитным "возбуждением и тахогенера­торы переменного тока, выполненные по схеме двухфазных асинх­ронных двигателей с полым немагнитным ротором. Эти тахогенера­торы используются для различных измерений, для ввода производ­ной выходного сигнала с целью демпфирования следящих приво­дов, для ввода сигнала ошибки в схемах автоматических устройств, для осуществления операций дифференцирования и интегрирования и т. п.

ТАХОГЕНЕРАТОРЫ

ОБЩИЕ СВЕДЕНИЯ

Тахогенераторы представляют собой электромеханическое уст­ройство, преобразующее механическое вращение в электрический сигнал. Они используются как электрические датчики угловой ско­рости и работают как обычные маломощные электрические машины в режиме генератора для выработки напряжения, пропорциональ­ного частоте вращения.

Выходной сигнал тахогенератора (электрическое напряжение) при определенных условиях является линейной функцией частоты вращения его вала. В зависимости от конструкции и соответствен­но выходного напряжения тахогенераторы подразделяются на тахогенераторы постоянного и переменного токов.

В схемах автоматики и аналоговых счетно-решающих устройств наибольшее распространение получили тахогенераторы постоянного тока с независимым электромагнитным возбуждением я тахогенера­торы переменного тока, выполненные по схеме двухфазных асинх­ронных двигателей с полым немагнитным ротором. Эти тахогенера­торы используются для различных измерений, для ввода производ­ной выходного сигнала с целью демпфирования следящих приво­дов, для ввода сигнала ошибки в схемах автоматических устройств, для осуществления операций дифференцирования и интегрирования и т. п.

ТАХОГЕНЕРАТОРЫ ПОСТОЯННОГО ТОКА

Если в магнитном поле с магнитной индукцией В расположить проводник длиной l и начать вращать его с частотой л, то на концах этого проводника возникает ЭДС В, определяемая выражением

Если в магнитное поле поместить не один, а несколько провод­ников, т. е. расположить катушку с числом витков ш, то ЭДС В, возникающую на концах этой катушки, можно определить из выра­жения



На этом принципе основаны все тахогенераторы постоянного тока, применяемые в автоматике. Из формулы видно, что при пос­тоянном значении величин, В и w ЭДС Е тахогенератора прямо пропорциональна частоте вращения его ротора.

На рис. 30, а приведена схема конструкции тахогенератора по­стоянного тока с возбуждением от постоянных магнитов. Тахогенератор имеет следующие основные узлы: 1— постоянные магниты, располагаемые на статоре тахогенератора и создающие магнитный поток Ф; 2 — цилиндрический ферромагнитный сердечник, предназ­наченный для увеличения магнитного потока Ф внутри якоря; 3 — якорь тахогенератора, изготавливаемый в виде тонкостенного ста­канчика из изоляционного материала; 4 — обмотки ротора; 5 — коллектор.

При вращении якоря тахогенератора с частотой п в электро­магнитном поле с магнитным потоком Ф, создаваемым постоянными магнитами, со щеток коллектора снимается ЭДС В, которая опреде­ляется согласно выражению



где коэффициент k_E находится по известной в электротехнике фор­муле

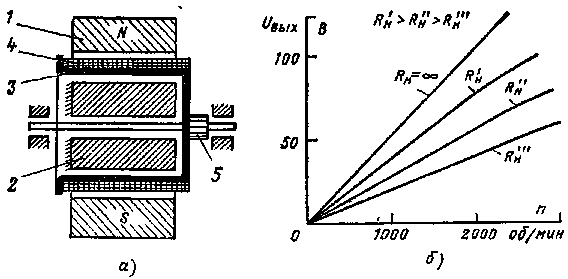

: Рис. 30. Конструктивная схема тахогенератора постоянного тока (а) и его выходные характеристики (б).

здесь р — число пар полюсов (обычно p=1), — число витков об­мотки якоря; 2d — число параллельных ветвей обмотки "якоря.

У тахогенераторов постоянного тока с независимым электро­магнитным возбуждением магнитный поток создается специальной обмоткой возбуждения, располагаемой на полюсах статора. Магнит­ный поток, создаваемый обмоткой, определяется из выражения



где k_ф— коэффициент пропорциональности; i_B —. ток в обмотке воз­буждения.

Конструкция тахогенераторов с возбуждением от постоянных магнитов проще, так как не требует дополнительного источника пи­тания. Однако тахогенераторы с независимым электромагнитным возбуждением имеют особенность, позволяющую использовать их для умножения двух величин, из которых одна выражается tokos* возбуждения, а другая — частотой вращения. При этом ЭДС тахо­генератора зависит не только от частоты вращения якоря, но и от тока возбуждения.

Приведенная формула для определения ЭДС тахогенератора справедлива только при холостом ходе тахогененратора. При работе же тахогенератора с сопротивлением нагрузки, равным R_H на­пряжение на щетках его якоря определяется выражением




где



R — сопротивление цепи якоря.

Уменьшение напряжения U вызывается еще и тем, что ток i_H, протекающий через обмотку якоря, создает магнитный поток реак­ции якоря, который зависит как от тока *_н, так и от 'частоты враще­ния n:



где k_Р.Я — коэффициент реакции якоря.

Магнитный поток реакции якоря Ф_Р._Я. направлен встречно основ­ному потоку и тем самым уменьшает результирующий магнитный поток возбуждения тахогенератора. Поэтому строгая линейность характеристики тахогенератора остается только при относительно небольших частотах вращения якоря.

На рис. 30,6 приведены выходные характеристики тахогенерато­ра при постоянном потоке возбуждения Ф для различных значений /?_н. Из этого рисунка видно, что с увеличением числа обо­ротов якоря пропорционально растет и выходное напряжение, но при больших оборотах линейность характеристик нарушается. Кроме того, чем больше сопротивление нагрузки, тем больше крутизна ха­рактеристики и больше ее линейность.

При частоте вращения якоря, близкой к нулю, возникает зона нечувствительности тахогенератора, в пределах которой на его вы­ходе отсутствует напряжение. Эта зона нечувствительности называ­ется смещением выходной характеристики.

Отношение приращения напряжения на выходе тахогенератора к приращению частоты его вращения называют удельной ЭДС тахо­генератора. Она определяет крутизну его выходной характеристики.

Одним из основных требований, предъявляемых к тахогенераторам, является точность преобразования механического вращения в электрический сигнал. Причинами погрешностей тахогенератора постоянного тока могут являться:

1) в тахогенераторах с постоянными магнитами — изменение магнитного потока вследствие старения магнита или температурных воздействий. Для обычно применяемых сплавов увеличение темпера­туры на +10°С приводит к уменьшению магнитного потока на 0,2 —0,3%.

Разработанные в последнее время постоянные магниты, выпол­ненные из материала марки ЮНДК 25 БА, практически не зависят от температуры окружающей среды;

2) в тахогенераторах с электромагнитами — изменение сопротив­ления обмотки возбуждения в зависимости от окружающей темпе­ратуры, а следовательно, и изменение магнитного потока. Для уменьшения влияния температуры в цепь обмотки возбуждения включаются дополнительные сопротивления, не зависящие от темпе­ратуры;

3) в тахогенераторах обоих типов — зависимость выходного напряжения от сопротивления нагрузки как вследствие падения на­пряжения в обмотке его якоря и щеточных контактов, так и вслед­ствие реакции якоря.

К недостаткам тахогенераторов постоянного тока относится з riepBjio очередь наличие коллектора и щеток, имеющих нестабильное переходное контактное сопротивление. Это явление вызывает неко­торую нестабильность выходного напряжения тахогенераторов, а также наличие зоны нечувствительности при частотах вращения якоря, близких к нулю. Отечественная промышленность в настоящее время выпускает тахогенераторы как с независимым возбуждением, так и возбуждением от постоянных магнитов.
