УДК 519.6
Расчет вращающего момента параболической антенны под действием стационарной ветровой нагрузки средствами моделирования в ПО «Ansys»
Русских Г.С., Бурьян Ю.А., Корнеев В.С., Силков М.В.
ГОУ ВПО Омский государственный технический университет; г. Омск пр. Мира 11, russgrishok@mail.ru, bobobadze@yandex.ru.
Аннотация: Проведено моделирование поведения параболической антенны под действием ветровой нагрузки в ПО «Ansys». Определены полная реакция и главный момент, возникающие под действием ветровой нагрузки, получены данные для выбора электрического привода изделия, определены коэффициенты аэродинамического сопротивления.
Воздействие ветровой нагрузки оказывает значительное влияние на динамические и прочностные требования к различным конструкциям. Применение натурных исследований ограничено трудностью и большой стоимостью экспериментального оборудования. Поэтому все чаще для определения аэродинамических характеристик используются прикладные пакеты [1,2,3].
Целью расчета является определение максимального вращающего момента, возникающего под действием стационарной ветровой нагрузки (50 м/с), получение данных для выбора электрического привода параболической антенны рис.1.
При расчете приняты следующие допущения: ветровая нагрузка несет статический характер; изделие не находится в аэродинамической тени других предметов; изделие не испытывает отражения воздушного потока от других предметов; задача в постановке является осесимметричной; плотность изделия принимается равномерной и равной
.  |  |

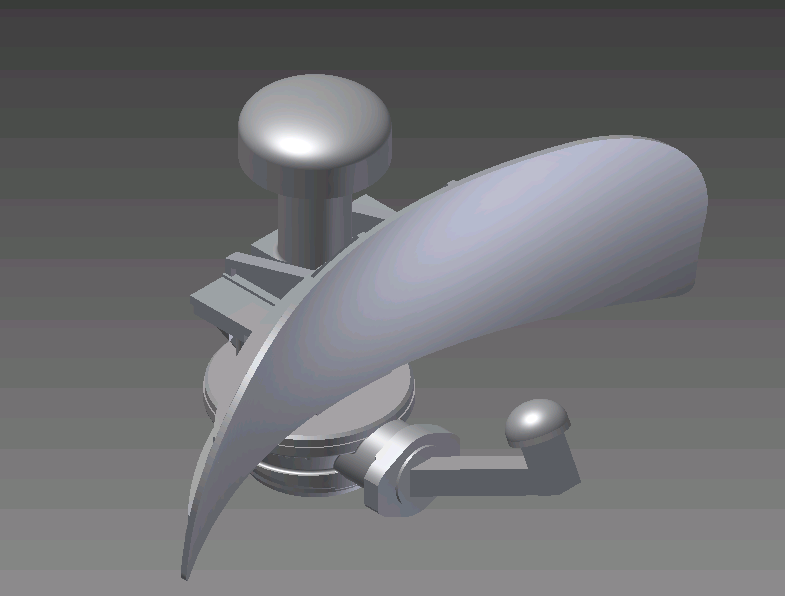

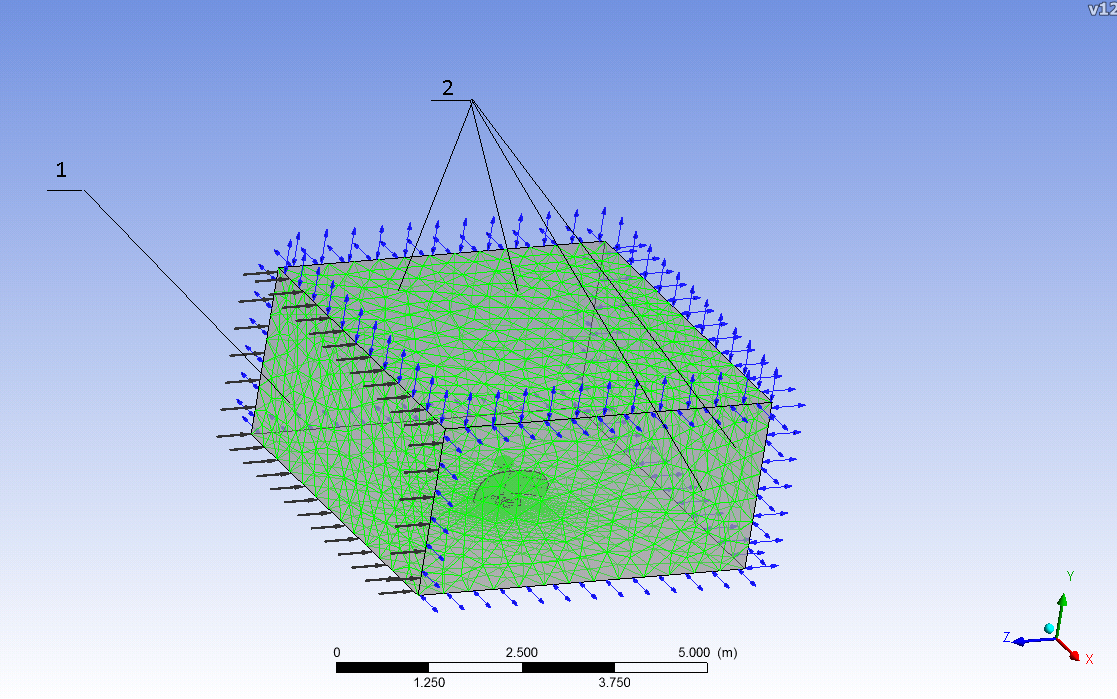

| Рис. 1. Модель изделия «Блок ВЧ» | Рис. 2. КЭ-сетка и граничные условия для моделирования скоростного напора |
Моделирование в среде ПО «Ansys» происходит в два этапа: 1 - моделирование скоростного напора с расчетом аэродинамического давления; 2 - статический расчет с определением моментов и реакций в основании изделия.
Моделирование скоростного напора происходит в решателе CFX. Для этого вокруг модели изделия строится объем занимаемый проточным газом. Далее модель изделия исключается из расчета и для полученного объема строится КЭ-сетка рис. 2.
Характеристики КЭ-сетки: количество элементов 702524; количество узлов 130811.
После построения КЭ-сетки задаются следующие условия для расчета: рабочее тело воздух; расчетное давление 1 атм.; граничное условие для грани 1 (рис. 2) in (вход); скоростной напор 50 м/с; модель турбулентности k-epsilon; интенсивность турбулентности 5%; граничное условие для граней 2 (рис. 2) Opening (Открыто); относительное давление 0 атм.; граничное условие для остальных граней Wall(Стенка).
После расчета скоростного напора полученные результаты расчета передаются в блок статического анализа.
При проведении статического анализа из расчета исключается объем занимаемый проточным газом. На твердотельную модель в качестве нагрузки импортируется аэродинамическое давление (рис. 4), полученное в предыдущем расчете, а так же накладывается граничное условие FixedSupport (Жесткая заделка) (рис. 5). Для этой заделки определяются моменты и силы реакции.
На основании полученной геометрии генерируется КЭ-сетка (рис. 3). Характеристики КЭ-сетки: Количество элементов 15966; количество узлов 28157.

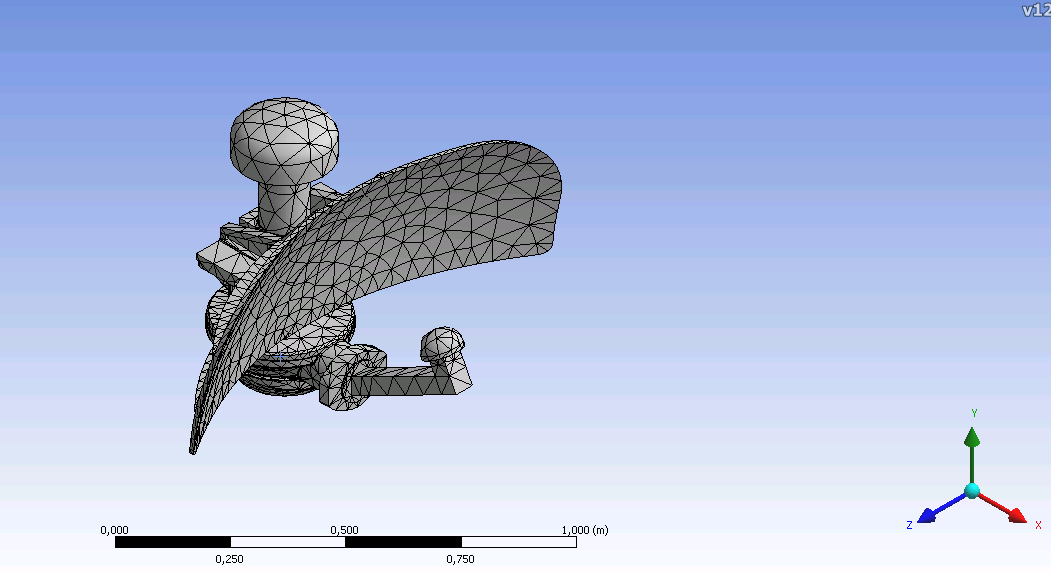

Рис. 3. КЭ-сетка для статического расчета изделия
 |  |

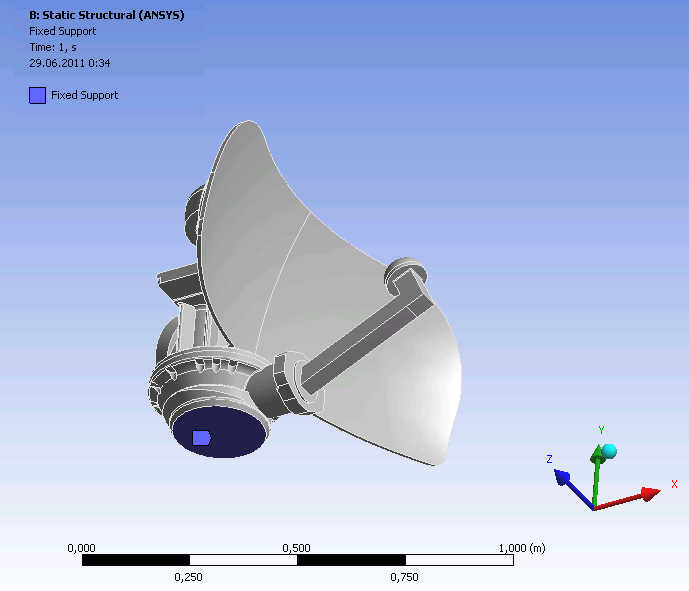

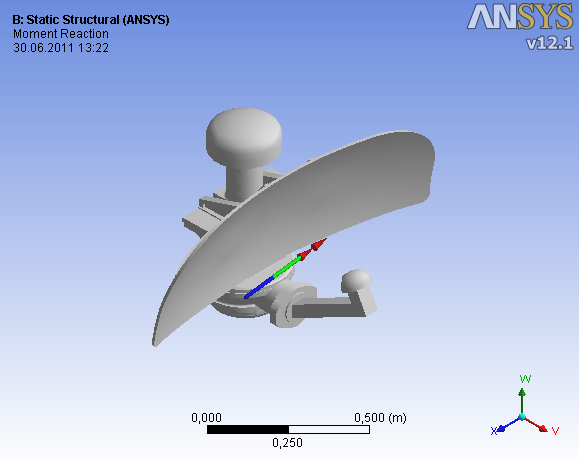

| Рис. 4. Нагружение изделия импортированным давлением | Рис. 5 Граничное условие |
Для проведения анализа полученных реакций трехмерные модели параметризируются по азимутальному углу, связанному с изделием. Расчет проводится с шагом 5 градусов.
На рис. 6, рис. 7 приведены частное решение для фронтальное направление воздушного напора под углом 0 градусов.
а)
б)

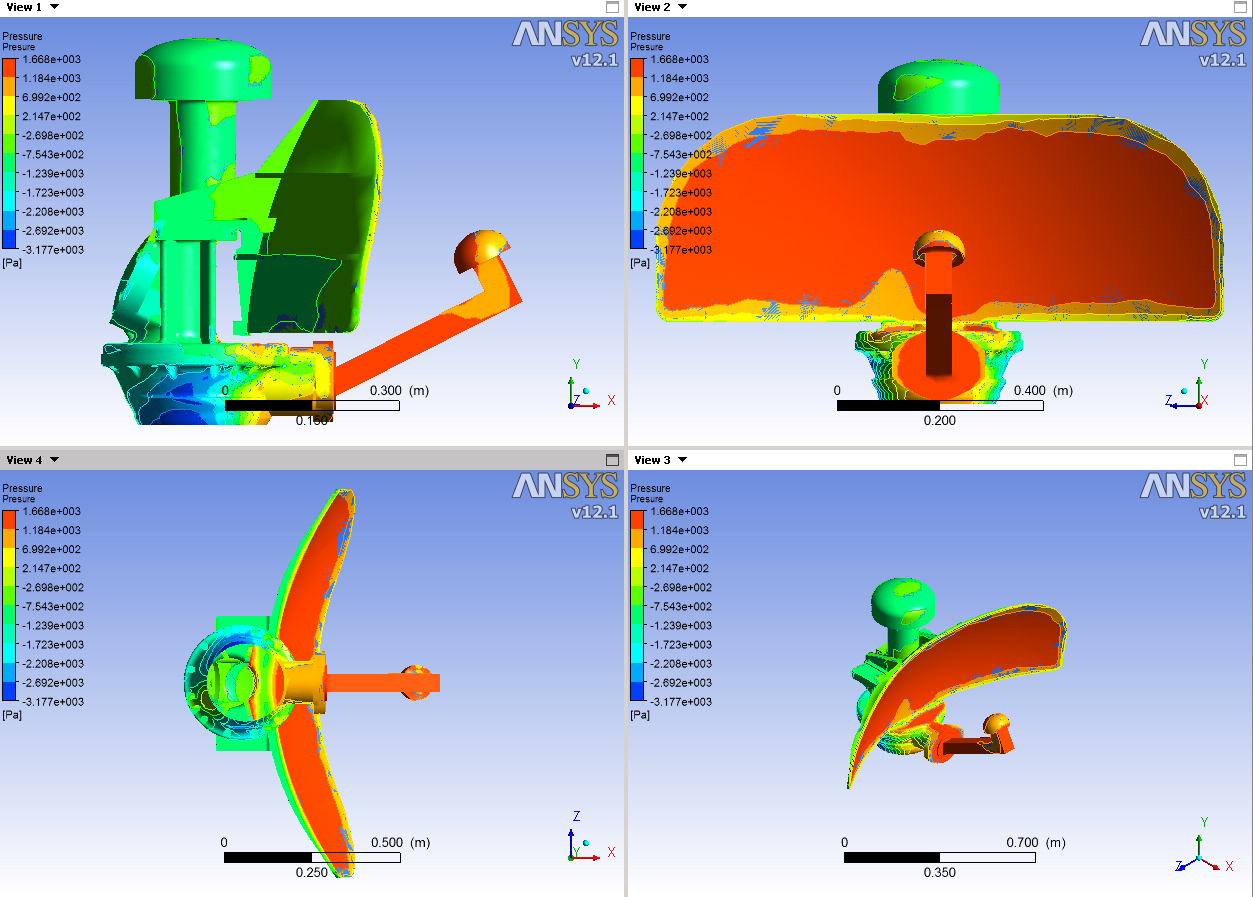

Рис. 6. Результаты моделирования скоростного напора

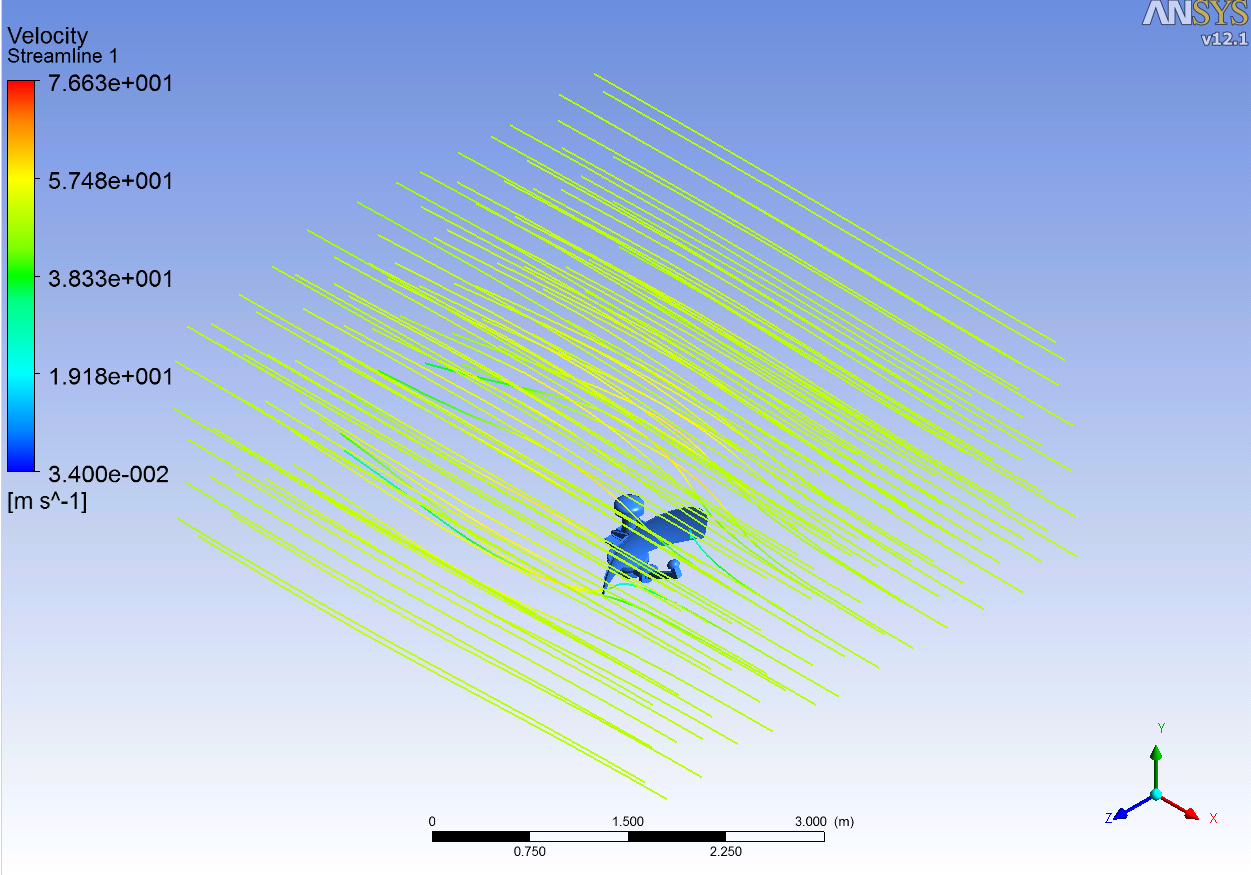

а) распределение избыточного давления под действием скоростного напора, б) линии потока
 |  |
| а) | б) |

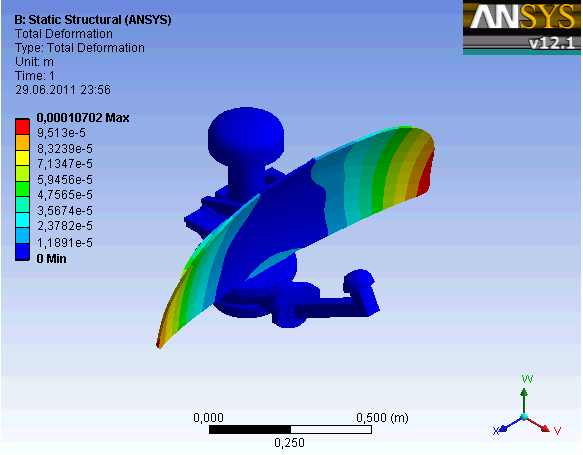

| Рис. 7. Результаты моделирования статического нагружения а) общие деформации б) результирующий момент | |
Результаты моделирования при различных азимутальных углах приведены на рис. 7.
 |  |

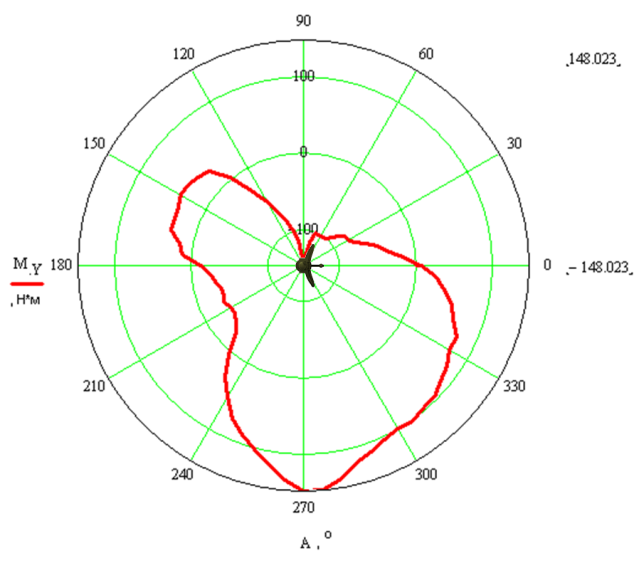

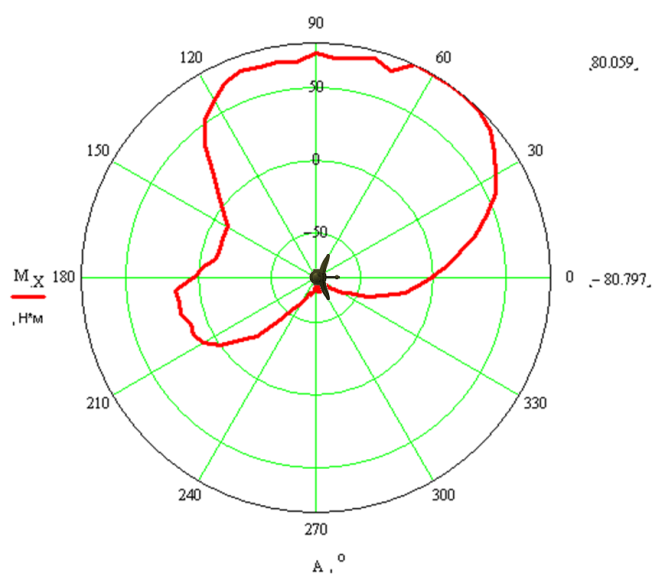

| а). график зависимости момента вращения вокруг оси Х от азимутального угла А | б). График зависимости момента вращения вокруг оси Y от азимутального угла А |
| Рис.7 Графики рассчитанных величин | |
 |  |

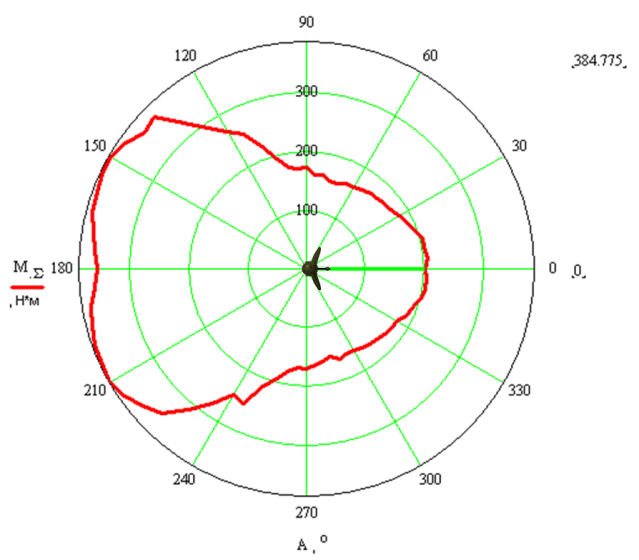

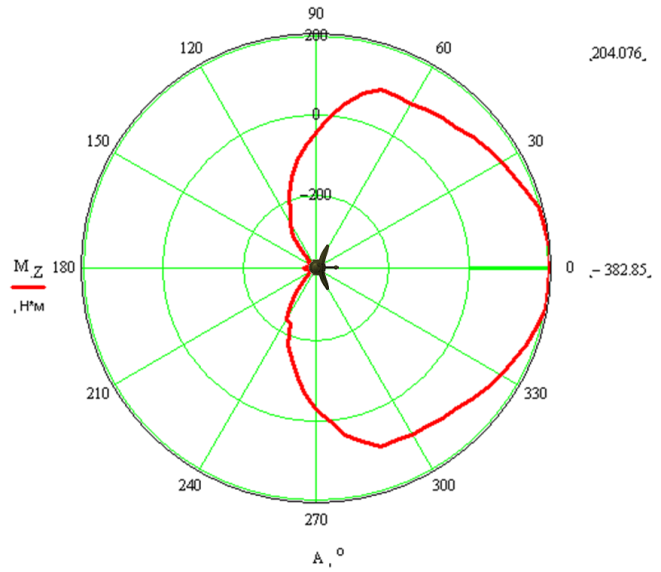

| в). График зависимости момента вращения вокруг оси Zот азимутального угла А | г). График зависимости результирующего момента от азимутального угла А |
 |  |

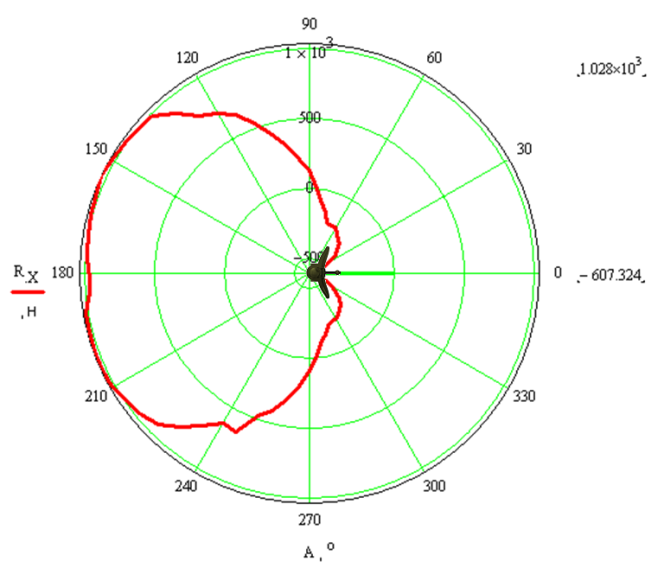

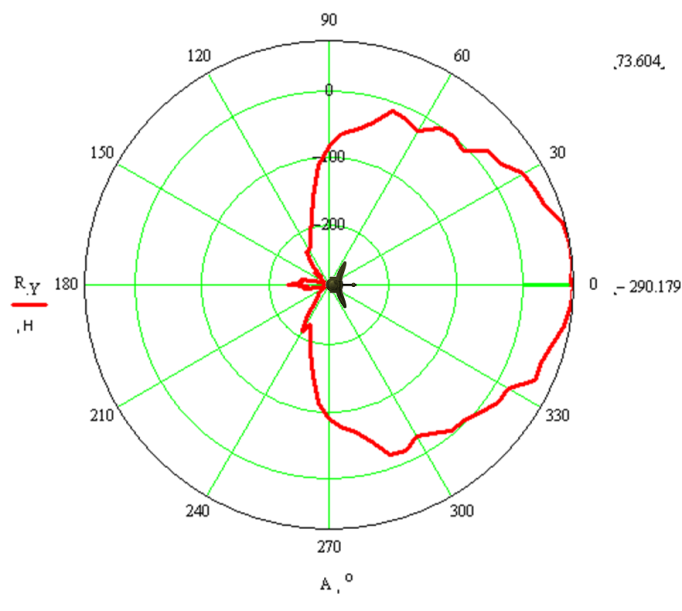

| д). График зависимости реакции вдоль оси Х от азимутального угла А | е). График зависимости реакции вдоль оси Y от азимутального угла А |
| Рис.7 Графики рассчитанных величин (продолжение) | |
 |  |

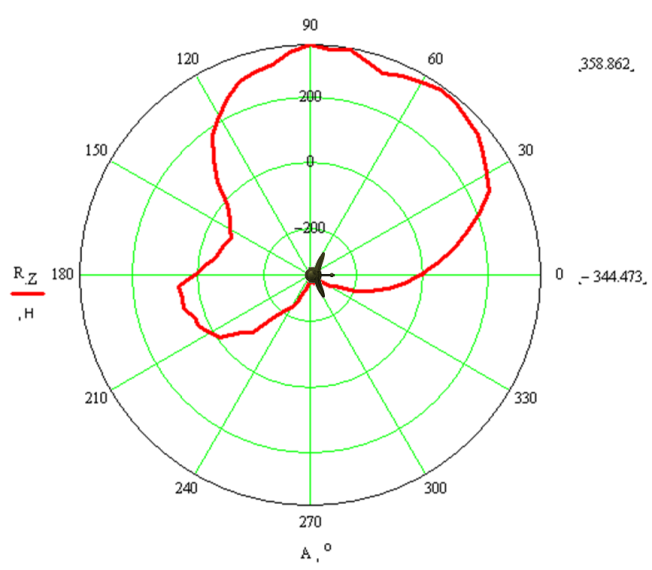

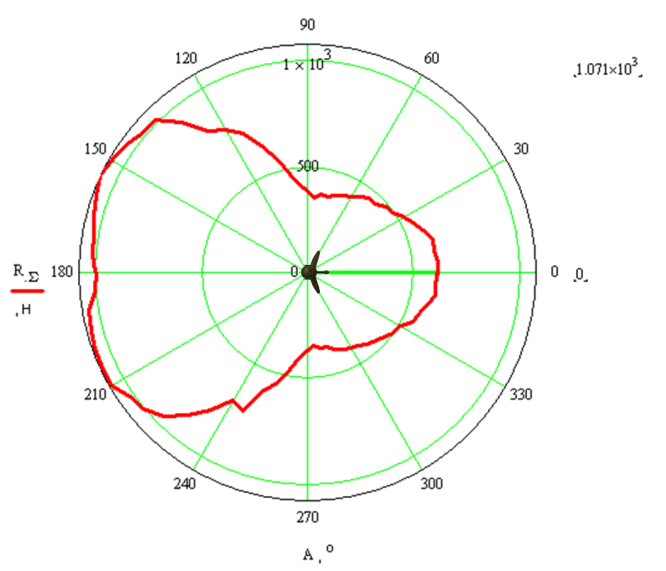

| ж). График зависимости реакции вдоль оси Z от азимутального угла А | з). График зависимости результирующей реакции от азимутального угла А |
 | |

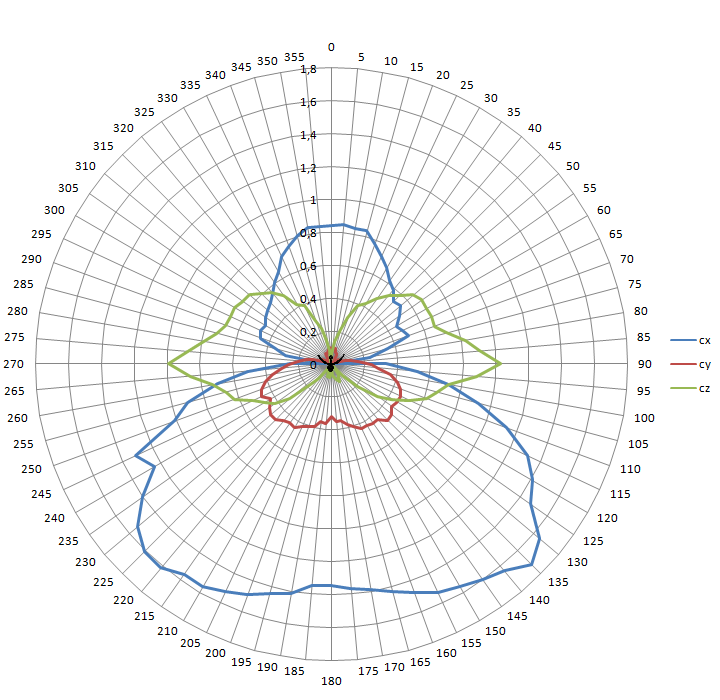

| и) координатные составляющие коэффициента аэродинамического сопротивления | |
| Рис.7 Графики рассчитанных величин (окончание) | |
Сравнение полученных результатов с достоверно известными данными по вращающему моменту при лобовом и тыловом скоростном напоре показывает, погрешность полученных вычислений не превышает 2%.
Вывод
Значение максимального вращающего момента равно 148,023
по модулю при азимутальных углах 90 и 270 градусов, что достаточно хорошо согласуется с аналитическим решением. Для дальнейших расчетов рекомендуется принять значение максимального вращающего момента равным 150
для случая статического нагружение потоком со скоростью 50 м/с, а так же учесть соответствующий коэффициент запаса.Список использованных источников
1. FLOW-3D. Проекты пользователей. Пример расчета моментов и ветровых нагрузок на отражателе антенны при воздействии ветра переменного направления //URL: ссылка скрыта=
2. Расчет вращающих моментов и ветровых нагрузок на отражатель антенны при воздействии ветра переменного направления //URL: ссылка скрыта
3. Применение технологии FSI при расчете наземной антенны спутниковой связи //URL: ссылка скрыта
