Министерство образования Российской Федерации
Московский институт коммунального хозяйства и строительства (МИКХиС)
Кафедра: Организации, планирования и управления строительством
КУРСОВОЙ ПРОЕКТ
"Завод по производству строительной техники мощностью 20 млн. продукции в год"
Студент IV курса ЭУС Плотников В. Н.
Шифр ЭУС -03291 п
Адрес МО Горки- 10 д.30 кв.62.
Преподаватель Дзиковский Г. И.
МОСКВА 2006 г.
Состав курсового проекта
Цель проекта Таблица исходных данных Задание к проектированию
- Характеристика промышленного предприятия и условий его строительства
- Организация поточного строительства комплексов объектов
- Потребность в материально-технических ресурсах, временных зданиях и сооружениях
- Строительный генеральный план предприятия Литература
2
Цель проекта: Определить срок строительства предприятия, а также
сроки и последовательность строительства объектов, входящих в состав предприятия; установить необходимую потребность в основных материально-технических ресурсах и интенсивность их потребления; выявить технико-экономическую эффективность разработанных проектных решений.
Исходные данные для выполнения курсового проекта
| | | | | | | | | | Таблица 1 | |
| | р | знования я таб. 2 | Число зданий | альный | >я я 2 о | потоки в лексного | Условия построения КУСГ | | ||
| | >< | а | Число | Завершающее | | |||||
| | вариан | Номер наим предприят!- | одноэтажн! | многоэтажн | Территори ПОЯС | Климатич райо | Объектные составе комп | завершающих событий | событие | |
| | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | |
| | 10 | 9 | 3 | 3 | II | IV | I, II, IV | 2 | Объектного потока | |
Примечание. Объектные потоки в графе 7 обозначены: 1-одноэтажные промышленные здания; П-многоэтажные здания; Ш-автодороги; IV-инженерные сети.
1. Задание к проектированию
1.1. Техническая характеристика одноэтажных зданий:
Размеры здания в плане, м 192X72
Объём здания, тыс. м 180000
Колонны массой до Ют, шт. 88
Подкрановые стальные балки, шт. 96
Фермы стропильные L=24m, шт. 56
Плиты покрытия L= 12м, шт. 384
Стеновые панели S до 20 м, шт. 176
Металлических оконных переплётов, 100 м 38,0
Конструкций светоаэрационных фонарей, т 3,5
Число монтажных кранов, шт. 2
1.2. Техническая характеристика многоэтажных зданий:
Размеры здания в плане, м 180X36
Объём здания, тыс. м 116700
Колонны, монтируемые в стаканы
фундаментов до 6 т, шт. 165
Колонны, монтируемые на
нижестоящие колонны до 2 т, шт. 165
Колонны, монтируемые на
нижестоящие колонны до 5 т, шт. 165
Ригели, шт. 660
Плиты перекрытий и покрытия, шт. 3600
Стеновые панели, шт. 432
Перегородки, шт. 450
Лестничные марши, шт. 30
Лестничные площадки, шт. 15
Металлических оконных переплётов, 100 м 38,8
Число монтажных кранов 2

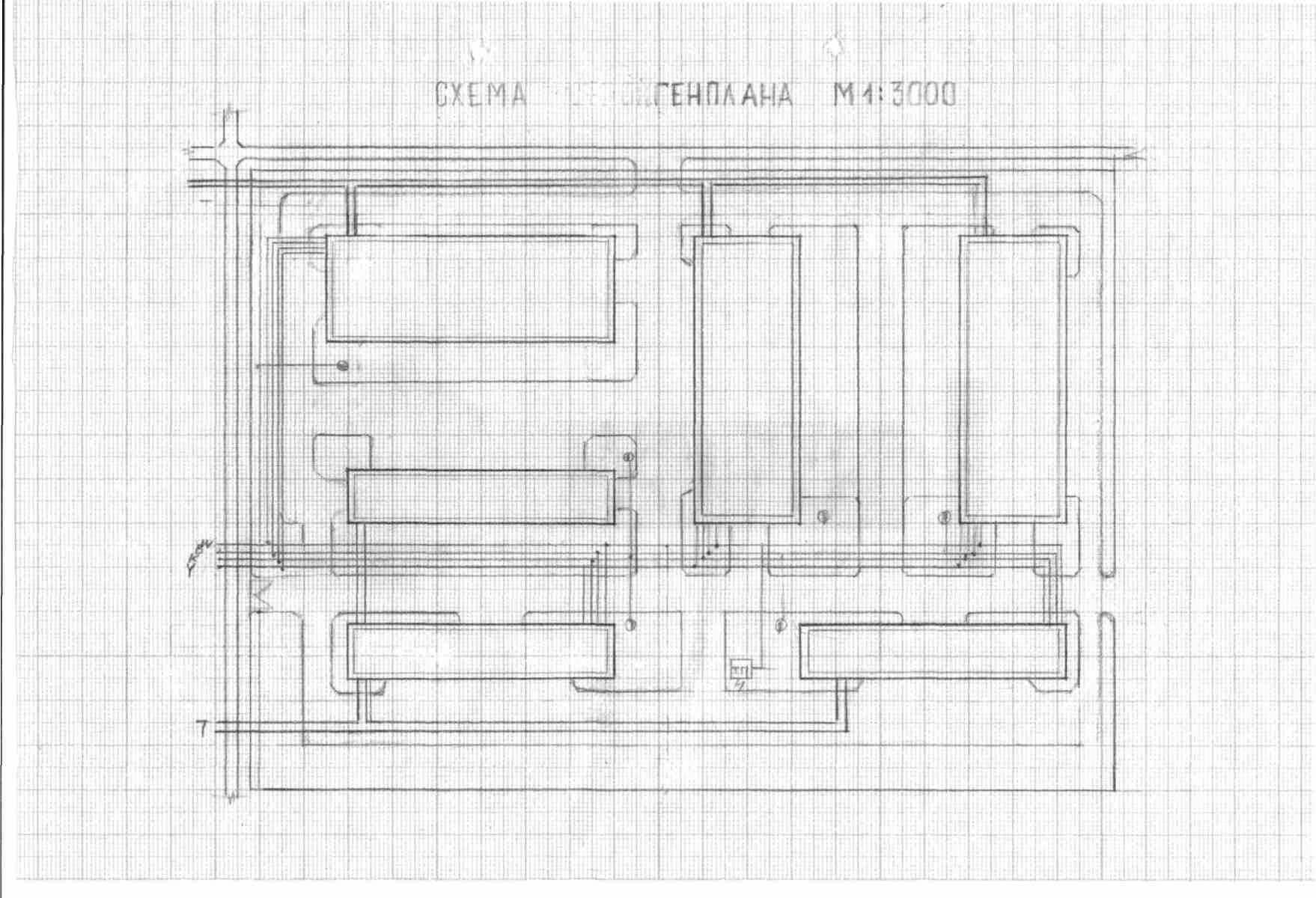

Протяжённость инженерных сетей и автомобильных дорог определяется по схеме генплана. Данные заносятся в Форму № 1
4
1.3. Сведения о строительной площадке
(завода по производству средств вычислительной
Техники мощностью 20 млн. продукции в год) Форма №1
| | | Число | | | Протяжённость проектируемых инженерных сетей, м | | | |||||
| | | объектов | о | | | | s и" | | ||||
| | | | | | | | | | ||||
| | | | | поя | йон | | | | | | оро | |
| | В X | X 2 | Я | ный | йра | | | | сети | | ч X 3 | |
| | га s о. га ш | Одноэтажн | Многоэтажн | Территориаль | Климатически | Водопровода | Канализации | Электросети | Слаботочной | Теплопровод | Автомобильн | |
| | 10 | 3 | 3 | II | IV | 969 | 822 | 792 | 852 | 2160 | 13650 | |
На основании данных задания к проектированию и методических указаний составляется титульный список строительства завода (Форма № 2).
Стоимость единицы измерения (объёма, площади) принимается по данным приложений № 1 и 2. В данном случае она составляет для зданий I типа - 9-50 руб., а для зданий II типа - 28-40 руб., с учетом поправочного коэффициента для машиностроения - 0,94.
В общую сметную стоимость одноэтажных зданий входят стоимость оборудования, инвентаря и прочие затраты, удельный вес которых составляет 75 % от стоимости СМР. Стоимость оборудования по остальным объектам и сооружениям, в курсовом проекте не учитывается.
Стоимость работ по подготовке территории принимается в размере 2%, а по благоустройству площадки 3% суммарной стоимости одноэтажных и многоэтажных зданий.
Стоимость временных зданий и сооружений принимается от итога глав 1-7 в размере 3,6%.
Стоимость прочих работ, в том числе зимнее удорожание, а также затраты на непредвиденные работы, принимают ориентировочно в размере 13% итога глав 1-8 и вносятся в графы 5 и 7 формы № 2.
5
1.4.Титульный список строительства (завода по производству
средств вычислительной техники мощностью 20 млн.
продукции в год) Форма № 2
| | Главы | Объекты и работы | Единица измерения | Объём | Сметная стоимость, тыс | • руб. | | |
| | Строительно-монтажных работ | Технологичес кого оборудования | ев а ю О | | ||||
| | 1 | 2 | 3 | 4 | 5 | 6 | 7 | |
| | 1. | Подготовка территории строительства | тыс. руб. | - | 309,74 | | 309.74 | |
| - | 2. | Одноэтажные здания (тип I): И 12 13 | м | 180000 180000 180000 | 1710 1710 1710 | 1282,5 1282,5 1282,5 | 2992,5 2992,5 2992,5 | |
| | 3. | Многоэтажные здания (тип II): III 112 113 | м | 116700 116700 116700 | 3314,3 3314,3 3314,3 | - | 3314,3 3314,3 3314,3 | |
| | | Итого по главам 2-3: | тыс. руб. | - | 15072,9 | 3847,5 | 18920,4 | |
| | 4. | Объекты энергетического хозяйства: кабельная электросеть трансформаторная подстанция | м м | 792 60 | 14,26 1,63 | - | 14,26 1,63 | |
| А | 5. | Объекты транспорта и связи: автомобильные дороги слаботочные сети | м м | 13650 852 | 218,4 6,82 | - | 218,4 6,82 | |
| | 6. | Наружные инженерные сети: водопровод канализация теплопровод | м м м | 969 822 2160 | 49,42 56,72 311,04 | - | 49,42 56,72 552,96 | |
| | 7. | Благоустройство и озеленение территории | тыс. руб. | - | 464,6 | - | 464,6 | |
| | | Итого по главам 1-7: | тыс. руб. | - | 16195,76 | 3847,5 | 20043,26 | |
| | 8. | Временные здания и сооружения | тыс. руб. | - | 721,5 | " | 721,5 | |
| | | Итого по главам 1-8: | тыс. руб. | | 16917,26 | 3847,5 | 20764,76 | |
| | 9. | Прочие работы и затраты | тыс. руб. | - | 2699,4 | " | 2699,4 | |
| | | Всего: | тыс. руб. | | 19616,66 | 3847,5 | 23464,16 | |
6
2. Организация поточного строительства комплекса
объектов
Проектирование ведется в следующей последовательности:
1 .Разрабатывается структура комплексного потока 2.Устанавливаются виды и объёмы работ, выполняемые в подготовительный период.
3. Определяются объёмы работ, затраты труда и времени работы
машин.
4.Принимаются организационно-технологические решения. 5.Проводится расчет параметров и строится циклограмма комплексного потока.
- Строятся графики распределения трудовых и денежных ресурсов.
- Разрабатывается комплексный укрупненный сетевой график (КУГС).
2.1. Структура комплексного потока
Промышленные предприятия возводят, как правило, одним комплексным потоком, в состав которого входит ряд объектных и специальных потоков. В объектные потоки группируются одинаковые или однородные здания, сооружения, сети, дороги.
1-поток, возведение одноэтажных промышленных зданий, П-возведение многоэтажных промышленных зданий, Ш-устройство инженерных сетей.
Вне потока выполняются работы, не входящие в состав объектных потоков по заданию, а также отдельные работы, выполняемые в небольших объемах различными организациями (подготовка территории, благоустройство, устройство временных зданий и сооружений и т. д.).
2.2. Виды и объёмы подготовительного периода
В состав работ подготовительного периода (форма № 3) должны входить такие работы, которые обеспечивают нормальное развитие строительства в основном периоде (подготовка территории, возведение временных зданий, инженерных сетей, дорог, энергетического хозяйства и т.
Д.).
Объем строительства временных зданий, коммуникаций и дорог
должен быть сведен к минимуму за счет первоочередной постройки и
временного использования для нужд строительства проектируемых
постоянных зданий и сооружений, дорог и т.п. Объем работ в процентах
7
(форма №3), выполняемых в подготовительный период, принимается, исходя из данных задания к проектированию на основе изучения генплана.
Виды и объемы работ подготовительного периода Форма № 3
| | Работы | Потребность по титульному списку | В том числе в подготовительном периоде | % от полного объема | | |||
| | Ед. измерен. | Объем в натуральных показателях | Стоимость Тыс. руб. | Объем в натуральных показателях | Стоимость Тыс. руб. | | ||
| | 1 | 2 | 3 | 4 | 5 | 6 | 7 | |
| | 1. Подготовка территории | Тыс. руб. | - | 309,74 | - | 309,74 | 100% | |
| | 2.Устройство автодорог | м | 13650 | 218,4 | 4777,5 | 76,44 | 35% | |
| | 3 .Трансформаторная подстанция | м | 60 | 1,63 | - | 1,63 | 100% | |
| | 4.Кабельная электросеть | м | 792 | 14,26 | 396 | 7,13 | 50% | |
| | 5.Водопровод | м | 969 | 49,42 | 484,5 | 24,71 | 50% | |
| | 6.Канализация | м | 822 | 56,72 | 411 | 28,36 | 50% | |
| | 7.Слаботочные сети | м | 852 | 6,82 | 426 | 3,41 | 50% | |
| | 8.Временные здания и сооружения | Тыс. руб. | | 721,5 | | 721,5 | 100% | |
| | 9.Теплосеть | М | 2160 | 311,04 | 1080 | 155,52 | 50% | |
| | 10. Прочие работы | Тыс. руб. | " | 2699,4 | ~ | 269,94 | 10% | |
| | | | | | | | | |
2.3. Определение объемов работ, затрат труда и времени работы машин по объектным и специализированным потокам
Вычисление объемов работ, затрат труда и времени работ машин производят по одному одноэтажному и одному многоэтажному зданиям для ведущих специализированных потоков по возведению конструкций надземной части.
Трудозатраты и количество машино-смен определяют по СНиП IV-2-32 том 2. Сборники элементных сметных норм и строительных конструкций и работы, используя технические характеристики, приведенные в таблицах 1 и 2. Результаты расчетов заносим в таблицу по форме № 4.
8
Ведомость объемов работ, трудозатрат и количества машино-смен
Форма №4
| | Виды работ | Объем работ | Параграф СНиП | Норма на единицу измерения | Затраты труда и маш-час на весь объем | | |||
| | Ед. измер. | Кол-во работ | | ||||||
| | чел-час | маш-час | чел-час | маш-час | | ||||
| | I. Одноэтажное здание. Возведение конструкций н. ч. | | | СНиП IV-2-82 | | | | | |
| | 1. Монтаж колонн массой До 10 тонн. | 100 шт. | 0,88 | Таб.7-3 | 1320 | 171 | 1161,6 | 150,5 | |
| | 2. Монтаж стальных подкрановых балок. | т. | 0,96 | Таб.9-9 | 11,8 | 1,36 | 11,33 | 1,3 | |
| | 3. Монтаж стропильных ферм Пролет 24 м. | 100 шт. | 0,56 | Таб.7-10 | 1550 | 214 | 868 | 119,8 | |
| | 4. Монтаж плит покрытия длиной до 12 м. | 100 шт. | 3,84 | Таб.7-11 | 373 | 34,5 | 1432,3 | 132,5 | |
| | 5. Монтаж стеновых панелей Площадью до 20 м. | 100 шт. | 1,76 | Таб.7-14 | 1174 | 150 | 2066,24 | 264 | |
| | 6. Металлические оконные переплеты | 100 кв.м. | 38,0 | Таб.9-5 | 111 | 15,1 | 4218 | 573,8 | |
| | 7. Конструкции аэрационных фонарей | т | 3,5 | Таб.9-9 | 9,11 | 4,79 | 31,9 | 16,77 | |
| | Итого по потоку: | | | | | | 9789,37 | 1258,7 | |
| | II. Многоэтажное здание. Возведение конструкций н.ч. | | | | | | | | |
| | 8.Монтаж колонн в стаканы Фундаментов массой до 6 тонн. | 100 шт. | 1,65 | Таб.7-3 | 969 | 123 | 1598,85 | 202,95 | |
| | 9. Монтаж на нижестоящие колонны массой до 2 тонн. | 100 шт. | 1,65 | Таб.7-6 | 701 | 39,9 | 1156,65 | 65,84 | |
| 0. Монтаж на нижестоящие колонны массой до 5 тонн. | 100 шт. | 1,65 | Таб.7 | 920 | 54,4 | 1518 | 89,76 | | |
| | 11. Монтаж ригелей | 100 шт. | 6,60 | Таб.7-8 | 1070 | 54,4 | 7062 | 359,04 | |
| | 12. Монтаж плит покрытия и перекрытия | 100 шт. | 36 | Таб.7-13 | 381 | 31,4 | 13716 | 1130,4 | |
| | 13. монтаж стеновых панелей | 100 шт. | 4,32 | Таб.7-14 | 664 | 83,7 | 2868,5 | 361,58 | |
| | 14. Монтаж перегородок | 100 шт. | 4,5 | Таб.7-16 | 312 | 23,1 | 1404 | 103,95 | |
| | 15. Монтаж лестничных маршей | 100 шт. | 0,3 | Таб.7-18 | 286 | 58,9 | 85,8 | 17,67 | |
| | 16. Монтаж лестничных площадок | 100 шт. | 0,15 | Таб.7-18 | 254 | 39,2 | 38,1 | 5,88 | |
| | 17. Металлические оконные переплеты | 100 кв. м. | 38,8 | Таб.9-5 | 111 | 15,1 | 4306,8 | 585,88 | |
| | Итого по потоку: | | | | | | 33754,7 | 2922,95 | |
| | ВСЕГО: | | | | | | 43544,1 | 4181,65 | |
| | | | | 9 | | | | | |
