Составляется сводная ведомость стоимости СМР и трудозатрат по всем специализированным потокам объектов I и II (форма № 5).
Стоимость СМР специализированных потоков для каждого объекта определяют по удельному весу в %. Стоимость СМР одноэтажных и многоэтажных зданий принимают по титульному списку (форма №2).
Стоимость монтажа оборудования принимается в размере 15% стоимости оборудования.
Стоимость пусконаладочных работ составляет 5% стоимости монтажа оборудования.
Трудозатраты для всех специализированных потоков в форме №5 определяется путем деления стоимости на выработку.
Сводная ведомость стоимости СМР и трудовых затрат по потокам (всего объектов типа 1-3, типа II - 3).
Форма №5
10
| | | | | | Фор | ма№5 | |
| | № потока | Поток | Стоимость СМР, тыс. руб. | Трудозатра | ты, чел-дни | | |
| | По зданию | По потоку | По зданию | По потоку | | ||
| | 1. | Возведение одноэтажных зданий, в т.ч. по Специализированным потокам: | | | | | |
| | | 1. Возведение подземной части | 256,5 | 769,5 | 2565 | 7695 | |
| | | 2. Возведение конструкций надземной части | 632,7 | 1898,1 | 6327 | 18981 | |
| | | 3. Кровельные работы | 205,2 | 615,6 | 2052 | 6156 | |
| | | 4. Санитарно-технические работы | 102,6 | 307,8 | 2052 | 6156 | |
| | | 5. Электромонтажные работы | 171,0 | 513,0 | 3420 | 10260 | |
| | | 6. Монтаж оборудования | 192,375 | 577,125 | 3206,25 | 9618,75 | |
| | | 7. Пусконаладочные работы | 9,6 | 28,8 | 480 | 1440 | |
| | | 8. Отделочные работы | 342,0 | 1026,0 | 8550 | 25650 | |
| | | ИТОГО: | 1911,975 | 5735,925 | 28652,25 | 85956,75 | |
| | 2. | Возведение многоэтажных зданий, в т.ч. по Специализированным потокам: | | | | | |
| | | 1. Возведение подземной части | 397,68 | 1193,04 | 3976,8 | 11930,4 | |
| | | 2. Возведение надземной части | 1392,006 | 4176,018 | 13920,06 | 41760,18 | |
| | | 3. Кровельные работы | 198,858 | 596,547 | 1988,58 | 5965,74 | |
| | | 4. Санитарно-технические работы | 232,001 | 696,003 | 4640,02 | 13920,06 | |
| | | 5. Электромонтажные работы | 265,144 | 795,432 | 5302,88 | 15908,64 | |
| | | 6. Отделочные работы | 828,575 | 2485,725 | 20714,375 | 62143,125 | |
| | | ИТОГО: | 3314,3 | 9942,9 | 50542,715 | 151628,14 | |
| | Зне потока | Устройство автомобильных дорог | 218,4 | | | | |
| | | ИТОГО: | 218,4 | | | | |
| | | Возведение инженерных сетей | 438,26 | | | | |
| | | ИТОГО: | 438,26 | | | | |
2.4. Организационно-технологические решения:
Устанавливается последовательность строительства объектов в объектных потоках. Для ведущих специализированных потоков по монтажу конструкций надземной части (для каждого объектного потока):
Принимается число монтажных кранов в соответствии с заданием - для одноэтажных зданий - 2, для многоэтажных зданий - 2.
Продолжительность выполнения работ вычисляется по формуле:
11
t = M/A x R, где t - Продолжительность работ в днях; М - Количество машино-смен; (Фома №4) А - Сменность работы; К - Число принятых монтажных кранов.
Результаты расчетов приводятся в таблице, составленной по форме №6. Продолжительность монтажа конструкций надземной части
Форма №6
| № объектного потока | Число монтажных | Количество | Сменность (А) | Продолжительность | |
| | кранов | машино-смен (М) | | (t) | |
| I. | 2 | 153,5 | 2 | 40 | |
| II. | 2 | 356,46 | 2 | 90 | |
ti=153, 5/2x2=40 дней t2=356, 46/2x2=90 дней

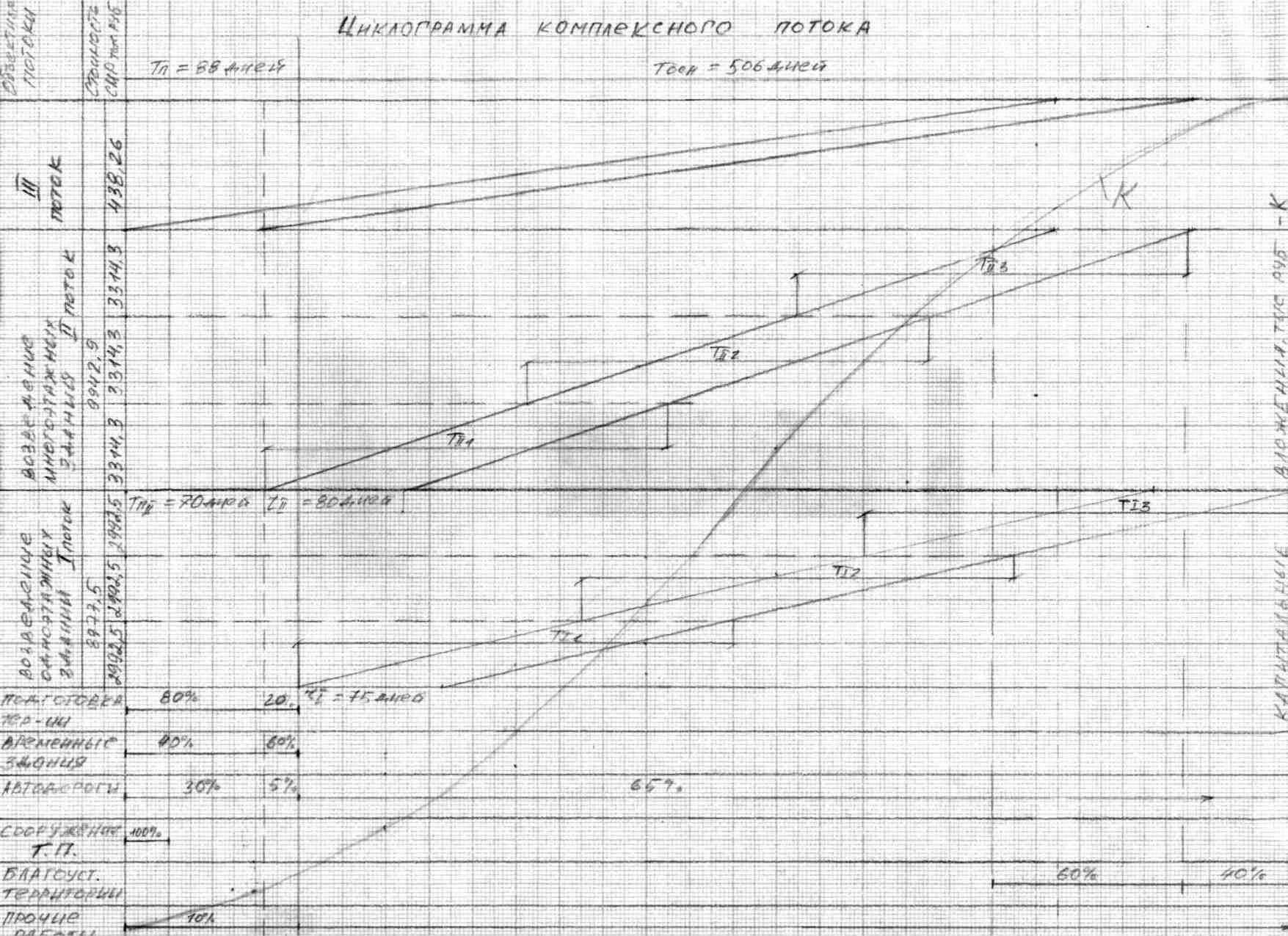

2.5. Расчет параметров и построение циклограммы комплексного потока:
Обоснование продолжительности и последовательности возведения объектных потоков и отдельных сооружений, а также общего срока возведения промышленного предприятия производится путем расчета параметров и построения циклограммы комплексного потока.
Объектные потоки I и II возводят параллельно после окончания работ подготовительных периодов Тп1 и Тп2 соответственно. Начало остальных работ принимают в соответствии с условиями, принятыми в форме №3.
Для построения циклограммы по оси абсцисс откладываем полную продолжительность периодов, выраженные в месяцах, кварталах, годах. На оси ординат приводим в определенном масштабе приводим стоимость С (тыс. руб.) СМР по объектным потокам и объектам, входящим в потоки (для каждого потока принимаем свой масштаб).
По полученным в результате расчета значениям параметров строят графики объектных потоков в виде полос, ширина которых равна периодам
12
развертывания объектных потоков г, а длина - продолжительности объектных потоков Тоб.
Работы, выполняемые вне потока, показываем в виде линейных графиков. Степень готовности этих работ в различные периоды строительства указываем в % от полного объема (форма №3).
После построения циклограммы определяем суточную интенсивность У (руб./сут.) потребления денежных ресурсов (форма №7) путем деления стоимости СМР объектных потоков и работ на продолжительность потоков (работ).
Расчет параметров комплексного потока по заданному сроку строительства:
По СНиП 1.04.03 - 85 устанавливают продолжительность строительства завода Т и в том числе продолжительность подготовительного периода Тп.
Т=27 месяцев Тп=4 месяца
Для объектного потока I
Тп1=Тп=4 месяца=4х22=88 дней
Тоб.1=Т - Тп =27 месяцев - 4 месяца=27х22 - 88=594 - 88=506 дней
Для объектного потока II
Тп2=0,8х88=70 дней
Тоб.П=0,8х506=405 дней
В подготовительный период начинается выполнение работ, не входящих в поток.
По данным приложения №7 принимаем периоды развертывания объектных потоков (г).
Определяем продолжительность выпуска продукции Тпр каждым объектным потоком по формуле:
Тпр = Тоб - rl
- для объектного потока I: Тпр1=506 - 75=431 день
- для объектного потока II: ТпрП=405 - 80=325 дней
Интенсивность потребления денежных ресурсов Форма №7
| | Объектные потоки и работы вне потока | Стоимость СМР, Тыс. руб. | | Продолжительность T, сутки | Интенсивность У, Руб./сутки | |
| | | | 13 | | | |
| | | | | | ||
| | | | | |
| Поток I | 5735,925 | 506 | 11335,82 | |
| Поток II | 9942,9 | 405 | 24550,37 | |
| Поток III | 438,26 | 493 | 888,96 | |
| Автодороги. | 218,4 | 506 | 431.62 | |
| Подготовка территории. | 309,74 | 88 | 3519,77 | |
| Временные здания и сооружения. | 721,5 | 88 | 8198,86 | |
| Трансформаторная подстанция. | 1,63 | 22 | 74,09 | |
| Благоустройство территории. | 464,6 | 144 | 3226,38 | |
| Прочие работы | 2699,4 | 594 | 4544,4 | |

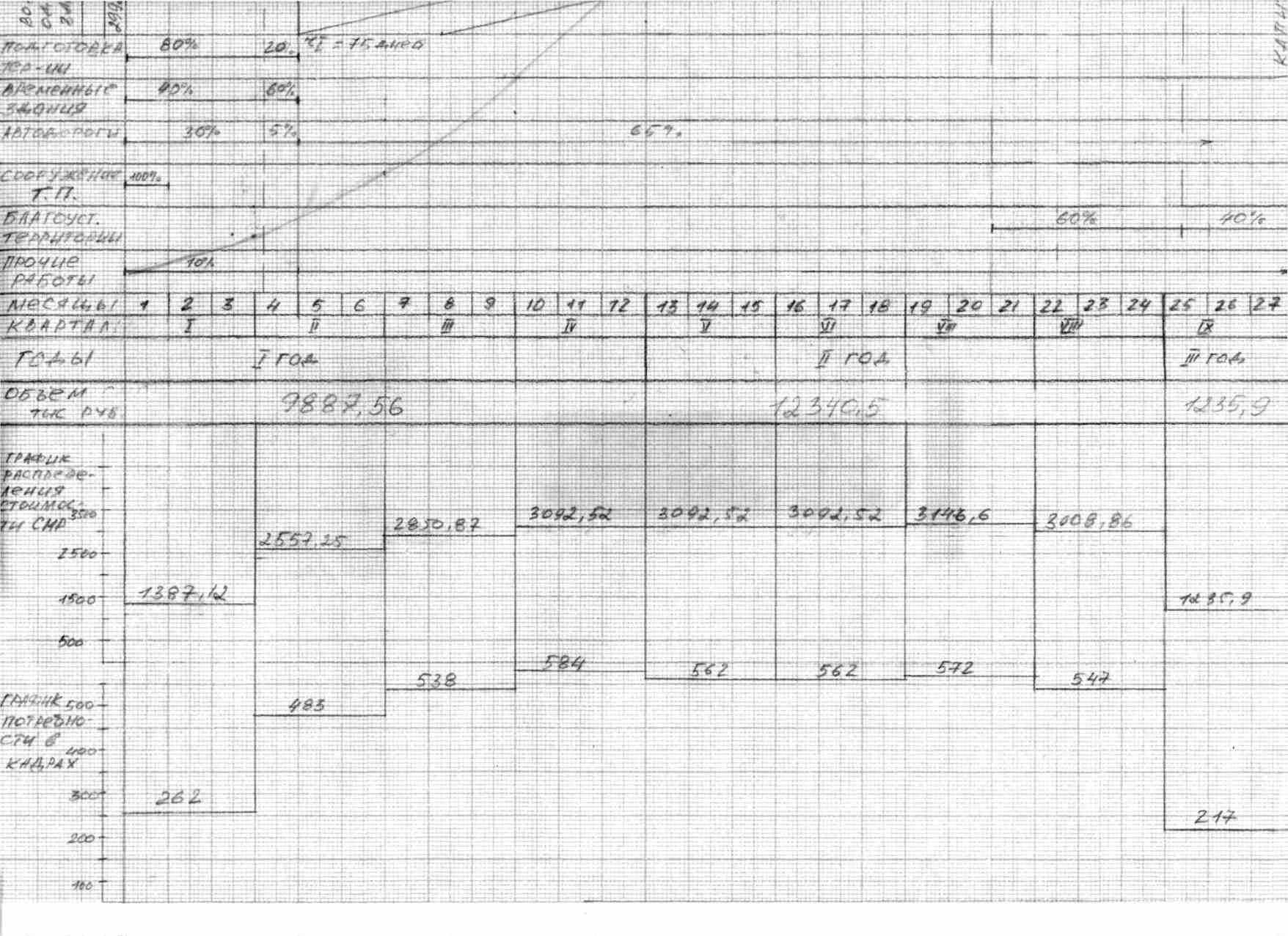

Графики распределения трудовых и денежных ресурсов
На основании циклограммы строят следующие графики:
- распределения стоимости СМР по кварталам строительства;
- распределения рабочих кадров (по кварталам строительства);
- интегральный график (кривая) освоения капитальных вложений; Стоимость СМР подсчитывают путем суммирования затрат по всем
строительно-монтажным работам, выполняемым в течение квартала. Если к концу квартала та или иная работа не заканчивается, а выполняется только её часть, то вычисляется стоимость этой части по интенсивности выполнения работ (форма №7).
Численность работающих N определяют по формуле
N= С/В,
Где С - стоимость СМР, руб.;
В - средняя выработка на одного работающего с учетом роста производительности труда, руб./ чел. - квартал, 1 - год - 5300, 2 - год - 5500, 3 -год- 5700 и т.д.
График освоения капиталовложений (кривая финансирования) строится нарастающим итогом путем суммирования стоимости СМР и оборудования, поставка которого предусмотрена в период выпуска продукции объектным потоком I.
2.6.Комплексный укрупненный сетевой график (КУСГ)
КУСГ устанавливает общий срок возведения промышленного предприятия, продолжительность возведения объектных потоков, отдельных сооружений и видов работ, продолжительность основных этапов проектирования, а также сроки разработки и поставки технологического оборудования, изделий и конструкций.
Параллельно с разработкой КУСГ заполняется карточка-определитель работ (форма №8). Графа 1 заполняется после построения КУСГ, графу 2 -после уточнения и корректирования принятой на втором этапе номенклатуры работ.
14
Стоимость СМР и трудозатраты (графы 3 и 4) для работ, выполняемых объектными потоками I и II, принимают по данным формы №5. Для остальных работ стоимость принимают по формам №2 и №3, а трудозатраты определяют путем деления стоимости на выработку (приложение 5).
Продолжительность работ t, выполняемых специализированными потоками по возведению конструкций надземной части, принимают по форме №6. Продолжительность остальных специализированных потоков принимают равной или кратной t пропорционально трудозатратам. Продолжительность работ, выполняемых вне потока, ориентировочно устанавливают по циклограмме комплексного потока.
Число рабочих (графа 5) определяют путем деления трудозатрат (графа 4) на продолжительность работ (графа 7). Полученную продолжительность и число рабочих при необходимости корректируют. Интенсивность выполнения работ (графа 8) определяют путем деления стоимости СМР (графа 3) на продолжительность работ (графа 7).
| | | | | | Карточка - определитель | Форма №8 | | |||
| | | Работа | Стоимость СМР, тыс.р. | Трудозат., Чел-день | Число рабоч. в день | Сменность | Продолж., ДНИ | Интенсив. Работ, руб.д. | | |
| | шифр | | Наименован. | | ||||||
| | 1 | | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| | 1-2 2-4 | | Подготовит, период | 247,792 61,948 | 6194,8 1548,7 | 88 86 | 1 1 | 70 18 | 3519,77 3519,77 | |
| | 1-3 3-4 | | Временные здания и сооруж. | 577,2 144,3 | 11544,0 2886,0 | 165 165 | 1 1 | 70 17 | 8198,86 8198,86 | |
| | | | | 15 | | | ||||
| | | | | | ||||||
