Приложения
Классификация ракет-носителей
| Советская(российская) система | ракетно-космическая «Союз» | Ракетно-космические Шаттл» и «Энергия- | системы «Спейс Буран» |
 | А. 1 – космический аппарат (третья ступень) 2 – топливный бак (вторая ступень) 3 – топливные баки (первая ступень) |  | Г. 1 – орбитальный самолет 2 – твердотоплив-ные ускорители 3 – бак с топливом (водород + кислород) |
| Американская ракета- | носитель «Сатурн-5» | Схема ракетно-космической | системы «Ци Шихуан» |
 | Б. 1 - космический аппарат 2 – вторая ступень (топливо: кислород + водород) 3 – первая ступень (топливо: кислород + керосин) |  | Д. 1 – многоразовый космический модуль 2 – твердотоплив-ные ускорители 3 – бак с жидким водородом и кислородом |
| Советская(российская) | ракета-носитель «Энергия» | Схема многоразового | космического модуля |
 | В. 1 – космический аппарат 2 – вторая ступень (топливо: кислород + водород) 3 – первая ступень (твердотопливные ускорители) |  | Е. 1–корпус 2–грузовой отсек 3–отсек для эки- пажа 4–реактивная двигательная установка 5-сопла двигатель-ной установки |

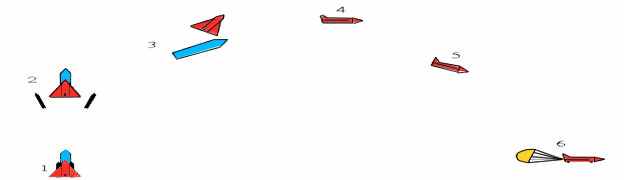

| А. Этапы выводимого на орбиту ракетно-космической системой «Союз» (и ей подобной) полезного груза  1 – старт на двигателях первой и второй ступени; 2 – сброс отработавших баков первой ступени; 3 – сброс отработавшей второй ступени; 4– сброс обтекателя; 5 – полет на орбите; 6 – отделение спускаемого аппарата и аэродинамическое торможение; 7 – спуск на парашюте. |
| Б. Этапы выводимого на орбиту ракетно-космическими системами «Спейс Шаттл» и «Энергия-Буран» груза  1 – старт на твердотопливных ускорителях и двигателях; 2 – сброс отработанных ускорителей; 3 – сброс отработанного топливного бака; 4 - орбитальный полет; 5 – аэродинамическое торможение в атмосфере; 6 – посадка на посадочную полосу. |
| В. Этапы орбитального полета ракетно-космической системы «Ци Шихуан»  1 – старт на твердотопливных ускорителях и двигателях многоразового модуля; 2 – сброс отработавших твердотопливных ускорителей; 3 – спрос топливного бака после выгорания горючего ; 4 – вывод груза на орбиту; 5 – аэродинамическое торможение в атмосфере; 6 – спуск на парашюте. |
Таблица характеристических скоростей для некоторых космических перелетов
| Космический перелет | Характеристическая скорость (км/сек | Примечание |
| Поверхность Земли - орбита Земли | 10 | С учетом затраты энергии на подъем на высоту 200 км и на преодоление сопротивления воздуха |
| Орбита Земли – орбита Луны | 4.5 | |
| Орбита Луны – поверхность Луны | 2.4 | |
| Орбита Луны – орбита Земли | 4.5 | |
| Орбита Земли – орбита Марса | 5.8 | Высота земной орбиты – 200 км Высота марсианской орбиты – 100 км |
| Орбита Марса – поверхность Марса | 4.5 | Без учета аэродинамического торможения в атмосфере |
| Поверхность Марса – орбита Марса | 4.5 | При старте с экватора Марса |
| Орбита Марса – орбита Земли | 5.8 | |
Космические двигатели
| Космический аппарат с реактивным химическим двигателем на высококипящем топливе  | А. 1 – высококипящее горючее 2 – высококипящий окислитель 3 – реактивный двигатель 4 – полезный груз | ||
| Космический аппарат с реактивным химическим двигателем с кислородным окислителем  | Б. 1– высококипящее горючее 2 – окислитель (жидкий кислород) 3- теплоизоляция 4 – криогенная система 5 – реактивный двигатель 6 – полезный груз | ||
| Космический аппарат с реактивным химическим двигателем на водородно-кислородном топливе  | В. 1 – горючее (жидкий водород) 2 – окислитель (жидкий кислород) 3 – теплоизоляция 4 – криогенная система 5– реактивный двигатель 6 – полезный груз | ||
| Космический аппаратс ядерным водородным двигателем  | Г. 1 – жидкий водород 2 – теплоизоляция 3 – криогенная система 4 – ядерный реактивный двигатель 5 – полезный груз | ||
| | | ||
| | | ||
| | | ||
| | | ||
| Схема ядерного водородного двигателя  | Д. 1 - корпус 2 – шаровые тепловыделяющие элементы 3 – управляющие стержни 4 – подача водорода 5 – сопло |
| Космический аппарат с ионным двигателем  | Е. 1 – рабочее тело 2 – ядерная электростанция 3 – излучатель 4 – ионный двигатель 5 – полезный груз |
| Космический аппарат с солнечным термическим двигателем  | Ж. 1 – отражатель солнечных лучей 2 – приемник излучения 3 – рабочее тело 4 – сопло 5 – полезный груз |
| Космический аппарат с солнечным парусом  | З. 1 – полезный груз 2 – зеркальная пленка |
Космические системы

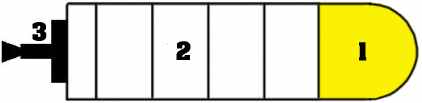

| Схема большого марсианского межпланетного корабля   | А 1 – полезный груз 2 – баки с водой 3 – ядерные реактивные двигатели |
| Схема «Космического парома»   | Б 1 – полезный груз 2 – баки с водой 3 – ядерный реактивный двигатель |

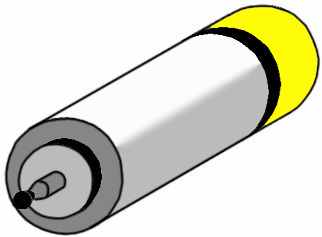

| Схема «Космического буксира»   | В 1 – полезный груз 2 – баки с водой 3 – ядерный реактивный двигатель |
Таблица основных характеристик космических систем
| Характеристика | Размерность | Значение | Примечание |
| А. Большой | марсианский | космический | корабль |
| Длина | м | 35 | Общий габарит |
| Диаметр бака для воды | м | 6 | Количество баков - 4 |
| Общая масса | т | 2096 | При старте с орбиты Земли |
| Масса рабочего тела (воды) | т | 2000 | При старте с орбиты земли |
| Масса двигательной установки | т | 32 000 | Суммарная масса для 4-х двигателей |
| Масса полезного груза | т | 55 | Обитаемого отсека |
| | Б.Космический | паром | |
| Диаметр бака для воды | м | 6 | Количество баков - 1 |
| Общая масса | т | 500 | При старте с орбиты Земли |
| Масса рабочего тела (воды) | т | 430 | При старте с орбиты земли |
| Масса двигательной установки | т | 12 | |
| Количество ядерных реактивных двигателей | шт | 2 | |
| Масса полезного груза | т | 55 | Масса обитаемого отсека |
| В. Ядерный | реактивный | двигатель | |
| Внешний радиус корпуса | м2 | 0.8 | Без теплоизоляции |
| Длина корпуса | м | 1.2 | Без сопла |
| Общая длина | м | 3.5 | |
| Масса | кг | 6 500 | Без рабочего тела |
| Давление рабочего тела | атм | 20 | В кольцевом сепараторе |
| Температура водяного пара на выходе из сепаратора | ºС | 200 | |
| Температура водяного пара на выходе из активной зоны | ºС | 3000 | |
| Скорость водяного пара на выходе из сопла | м/сек | 3100 | |
Космические системы

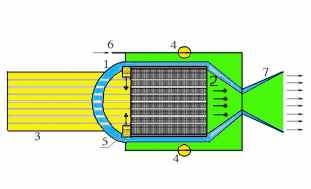

| Ядерный реактивный двигатель  | А 1 – корпус 2 – активная зона 3 – управляющие стержни 4 – контур испарения 5 – кольцевой сепаратор 6 – подвод воды 7 - сопло |
| Космический лифт  | Б 1 – трос 2 – орбитальная станция на стационарной орбите 3 - подъемник |

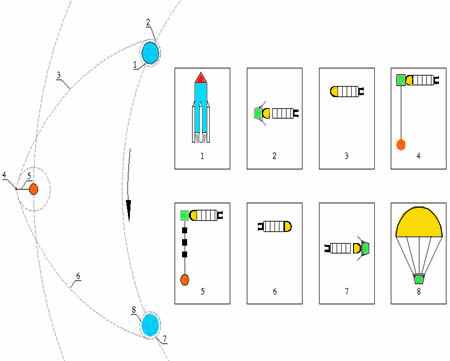

| Основные транспортные операции  | В 1 – старт ракетно-космической системы «Ци Шихуан» 2 – стыковка межпланетного мо-дуля с «космическим паромом» 3 – перелет «космического паро-ма» с межпланетным модулем с орбиты Земли на орбиту Марса 4 – стыковка «космического паро-ма» с орбитальным модулем мар-сианского космического лифта 5 – перемещение по марсианскому космическому лифту с орбиталь-ной станции на поверхность Мар-са и обратно6 - перелет «косми-ческого парома» с межпланетным модулем с орбиты Марса на орби-ту Земли 7 - стыковка космического паро-ма орбитальным кораблем «Ци Шихуан» 8 – спуск орбитального корабля на поверхность Земли |
