ПРИЛОЖЕНИЕ 14

(рекомендуемое)

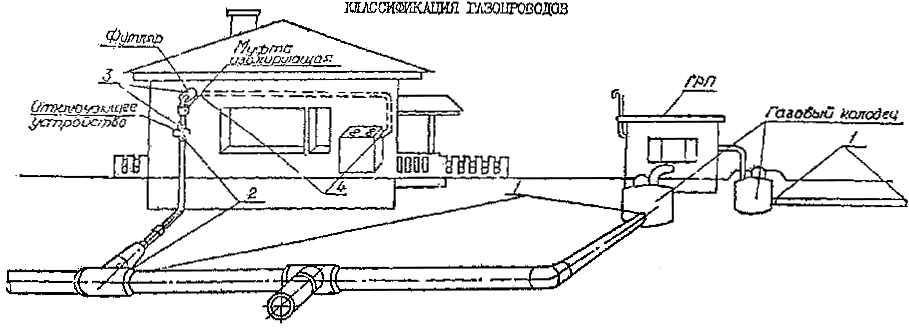

1 - распределительные газопроводы (наружные газопроводы, обеспечивающие подачу газа от источников газоснабжения до газопроводов-вводов, а также газопроводы среднего давлений, предназначенные для подачи газа к одному объекту: ГРП, котельной и т.п.);

2 - газопровод-ввод (газопровод от места присоединения к распределительному газопроводу до отключающего устройства на вводе);

3 - вводной газопровод (участок газопровода от отключающего устройства на вводе в здание до внутреннего газопровода, включая газопровод, проложенный в футляре через стену здания);

4 - внутренний газопровод (участок газопровода от вводного газопровода до места подключения прибора, теплового агрегата и т.д.).

ПРИЛОЖЕНИЕ 15

(рекомендуемое)

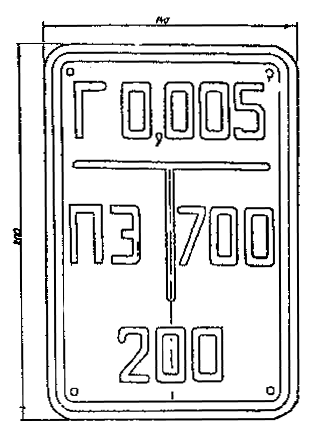

ОПОЗНАВАТЕЛЬНЫЙ ЗНАК

На знак наносятся надписи, выполняемые шрифтом 30-Пр3 ГОСТ 26.020-80:

1) в верхней части слева - условное обозначение газопровода (Г), справа - давление транспортируемого газа в МПа;

2) в середине - с одной стороны расстояние по перпендикуляру в см от вертикальной оси настенного знака до оси газопровода; с другой стороны слово "полиэтилен" (ПЭ);

3) в нижней части - расстояние в си от уровня горизонтальной оси настенного знака до верхней образующей газопровода.

ПРИЛОЖЕНИЕ 16

ПРОТОКОЛ
входного контроля полиэтиленовых труб (соединительных деталей) для газопроводов
