ПРИЛОЖЕНИЕ 11


(справочное)

ПОДРАЗДЕЛЕНИЕ АВТОМОБИЛЬНЫХ ДОРОГ НА КАТЕГОРИИ


(извлечения из СНиП 2.05.02-85)

Категория дороги

Расчетная интенсивность движения, авт./сутки

Народнохозяйственное и административное значения автомобильных дорог

приведенная к легковому автомобилю

в транспортных единицах

1

2

3

4

I-а

св. 14000

св. 7000

Магистральные автомобильные дороги общегосударственного значения, в том числе для международного сообщения

I-б, II

св. 14000

св. 6000 до 14000

св. 7000

св. 3000 до 7000

Автомобильные дороги общегосударственного (не отнесенные к I-а категории), республиканского, областного (краевого) значений

III

св. 2000 до 6000

св. 1000 до 3000

Автомобильные дороги общегосударственного, республиканского, областного (краевого) значений (не отнесенные к I-б и II категориям дороги местного значения)

IV

св. 200 до 2000

св. 100 до 1000

Автомобильные дороги республиканского, областного (краевого) и местного значений (не отнесенные к I-б, II и III категориям)

V

до 200

до 100

Автомобильные дороги местного значения (кроме отнесенных к III и IV категориям)

Примечание: Расчетная интенсивность в транспортных единицах принимается в случаях, когда легковые автомобили будут составлять менее 30% общего транспортного потока.

ПРИЛОЖЕНИЕ 12


(справочное)

ПОДРАЗДЕЛЕНИЕ БОЛОТ НА ТИПЫ


(извлечения из СНиП Ш-42-80)

Тип болота

Характеристика

Первый

Болота целиком заполненные торфом, допускающие работу и неоднократное передвижение болотной техники с удельным давлением 0,02-0,03 МПа (0,2-0,3 кгс/см2) или работу обычной техники с помощью щитов, сланей или дорог, обеспечивающих снижение удельного давления на поверхность залежи до 0,02 МПа (0,2 кгс/см2)

Второй

Болота, целиком заполненные торфом, допускающие работу и передвижение строительной техники только по щитам, сланям или дорогам, обеспечивающим снижение удельного давления на поверхность залежи до 0,01 МПа (0,1 кгс/см2)

Третий

Болота, заполненные растекающимися торфом и водой с плавающей торфяной коркой, допускающие работу только специальной техники на понтонах или обычной техники с плавучих средств.

ПРИЛОЖЕНИЕ 13


(справочное)

ПЛОСКИЕ СТАЛЬНЫЕ ФЛАНЦЫ И УЗЛЫ СОЕДИНЕНИЙ "ПОЛИЭТИЛЕН-СТАЛЬ"

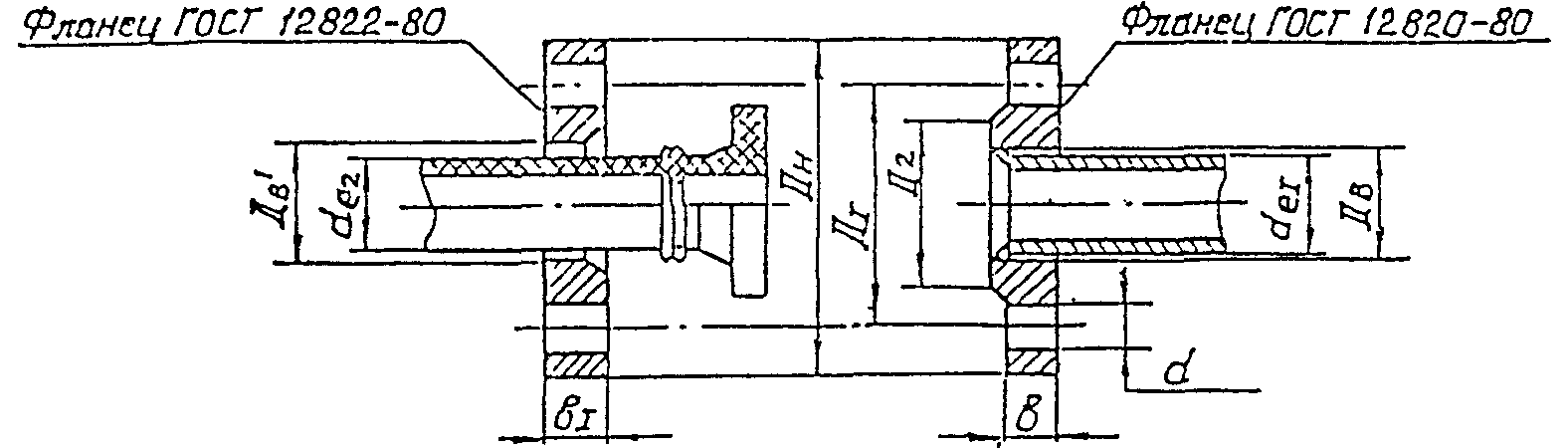

Размеры и масса фланцев стальных плоских приварных по ГОСТ 12820-80 и фланцев свободных по ГОСТ 12822-80 (исполнение 1)



Размеры, мм

Масса, кг

Py до 0,25 и 0,6 МПа

Py до 0,25 МПа

Py до 0,6 МПа

Фланцы ГОСТ 12820-80

Фланцы ГОСТ 12822-80

Ду

Дв

Дв/

de1

de2

ДH

ДI

Д2

d

B

B

B1

Py до 0,25 МПа

Py до 0,6 МПа

Py до 0,6 МПа

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

50

59

73

57

63

140

110

90

14

10

13

12

1,04

1,33

1,11

100

110

124

108

110

205

170

148

18

11

15

14

2,14

2,85

2,38

100

116

124

114

110

205

170

148

18

11

15

14

2,05

2,73

2,26

150

161

174

159

160

260

225

202

18

13

17

16

3,43

4,39

3,72

200

222

238

219

225

315

280

258

18

15

19

18

4,73

5,89

4,93

Примечания. 1. Размер Дв/ достигается путем обработки фланца на токарном станке.

2. Количество отверстий диаметром d составляет: для фланцев Ду от 25 до 100 мм - 4, для фланцев Ду 150 и 200 мм - 8 шт.

Узлы соединений "полиэтилен-сталь" для труб de 63-225 мм

Общий вид и условное графическое изображение

Размеры, мм

de

di

Н

1

2

3

4

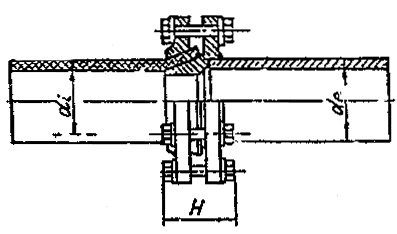

Разъемное фланцевое соединение



63 (С, Т)

57

50

110 (С, Т)

108, 114

70

160 (С, Т)

159

75

225 (С, Т)

219

80

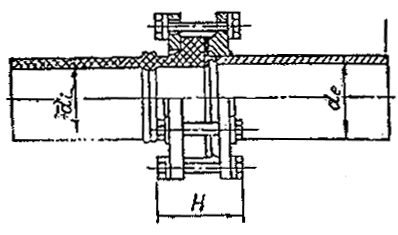

Разъемное конусное фланцевое соединение



63 (С, Т)

57

40

ПО (С, Т)

108, 114

60

160 (С, Т)

159

65

225 (С, Т)

219

70

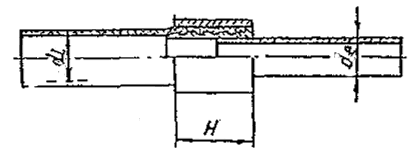

Неразъемное соединение обычного типа



63 (Т)

57

75

110 (С)

108

130

110 (Т)

102

130

160 (С)

159

190

160 (Т)

140

190

225 (С)

219

270

225 (Т)

203

270

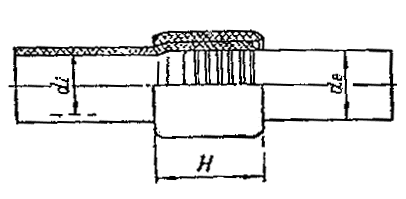

Неразъемное соединение усиленного типа



63 (Т)

57

100

110 (Т)

102

160

160 (Т)

133, 140

220

225 (Т)

203

300

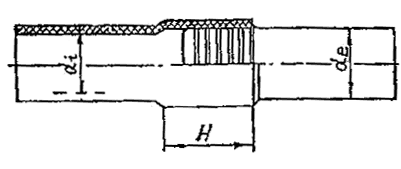

Неразъемное соединение



25 (Т)

15,20

40,44

32 (Т)

20,25

44,48

40 (Т)

25,32

46,52

50 (Т)

32,40

52,55
