ПРИЛОЖЕНИЕ 7

(справочное)

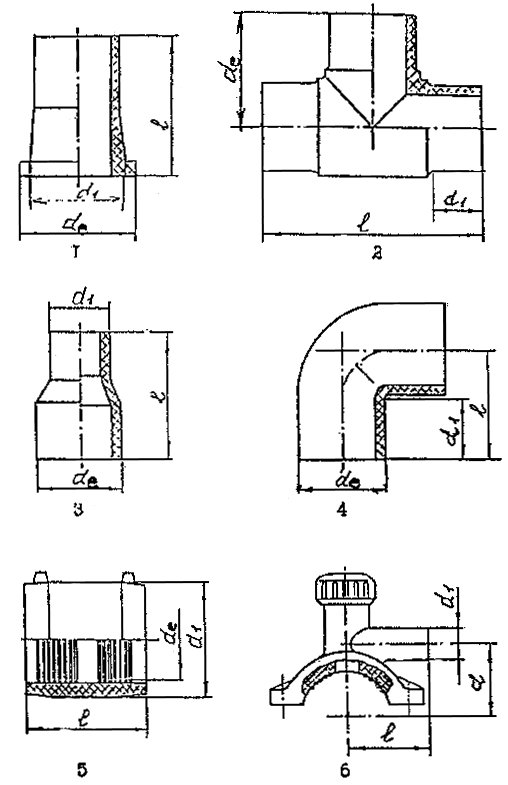

Общие виды деталей соединительных из полиэтилена.

1 - втулка под фланец; 2 - тройник равнопроходный; 3 – переход; 4 - отвод 90° (угольник); 5 - муфта с закладным нагревателем; 6 - отвод седловой с закладным нагревателем (нижний полутомут не показан).

Детали 1, 2, 3 и 4 предназначены для сварки встык. Сортимент приведен в Приложении 8.

ПРИЛОЖЕНИЕ 8

(справочное)

СОРТАМЕНТ НАИБОЛЕЕ РАСПРОСТРАНЕННЫХ СОЕДИНИТЕЛЬНЫХ ДЕТАЛЕЙ (В ТОМ ЧИСЛЕ С ЗАКЛАДНЫМИ ЭЛЕКТРОНАГРЕВАТЕЛЯМИ ЗН)

Наименование деталей	Диаметр соединяемых труб, мм	ПЭ 63 (ПНД)				ПЭ 80 (ПСП)
		de, мм	di, мм	l, мм	масса, кг	de, мм	di, мм	l, мм	масса, кг
1	2	3	4	5	6	7	8	9	10
Переход	25Х20	-	-	-	-	25	0	86
	32Х20	-	-	-	-	32	20	105
	32Х25	-	-	-	-	32	25	110
	40Х25	-	-	-	-	40	25	112
	40Х32	-	-	-	-	40	32	111
	60Х32	-	-	-	-	50	32	121
	60Х40	-	-	-	-	50	40	116
	63Х32	63	32	90	0,056	63	32	136
	63Х40	63	40	90	0,060	63	40	129
	63Х50	-	-	-	-	63	50	130
	110Х63	110	63	69	0,20	110	63	170
	160Х110	160	110	64	0,45	160	110	180
	225Х160	225	160	87	1,30	-	-	-
Тройник	40	-	-	-	-	90	49	177
	63	60	10	120	0,25	117	63	230
	110	112	12	225	1,50	163	87	326
	160	165	15	330	4,00	208	103	419
	225	240	18	480	10,30	-	-	-
Отвод 90°	25	-	-	-	-	25	40	58
	32	-	-	-	-	32	44	65
	40	-	-	-	-	40	49	74
	63	63	31	63	0,11	63	63	100
	110	110	55	110	0,57	110	87	147
	160	160	80	160	1,70	160	103	188
	225	225	112	225	4,83	-	-	-
Втулка под	63	102	73	50	0,14	102	75	117	0,22
фланец	110	158	122	80	0,55	158	125	136	0,72
	160	212	172	80	1,10	212	175	179	1,46
	225	268	233	80	1,88	268	235	179	3,10
Муфта с ЗН	20	-	-	-	-	20	32	72
	25	-	-	-	-	25	37	78
	32	-	-	-	-	32	46	82
	40	-	-	-	-	40	59	80
	50	-	-	-	-	50	70	88
	63	-	-	-	-	63	79	97
	110	-	-	-	-	110	137	119
	160	-	-	-	-	160	199	154
Отвод	63Х32	-	-	-	-	84	32	114
седловой с ЗН	110Х32	-	-	-	-	84	32	114
	110Х63	-	-	-	-	116	63	184
	160Х32	-	-	-	-	84	32	116
	160Х63	-	-	-	-	116	63	184
Примечание: В связи с отсутствием на момент издания СП отечественных деталей из ПЭ 80 (ПСП) их размеры и масса даны по каталогу фирмы KWH (Финляндия).
