МПС Российской Федерации
| ОКП 403530 | Группа П87 |
| СОГЛАСОВАНО: | УТВЕРЖДАЮ: |
| Заместитель руководителя Департамента сигнализации, централизации и блокировки МПС России _____________________ В.И.Талалаев “_____”________________ 2000 г. | Заместитель руководителя Департамента информатизации и связи МПС России ________________________ А.В.Корсаков “_____”________________ 2000 г. |
КОНЦЕНТРАТОР ИНФОРМАЦИИ
КИ-6М
Руководство по эксплуатации
ИН7.120.000 РЭ
| Заместитель директора ВНИИАС МПС России _______________________ Е.Н.Розенберг «______»_______________ 2000 г. | Главный инженер НПЦ “ИНФОТЭКС” _____________________ Н.В.Степанов “_____”________________ 2000 г. |
| | |
СОДЕРЖАНИЕ:
СОДЕРЖАНИЕ: 2
1 Описание и работа 6
1.1 Описание и работа КИ 6
1.1.1 Назначение КИ 6
1.1.2 Технические характеристики 6
1.1.3 Состав изделия. 9
1.1.4 Устройство и работа. 10
1.1.5 Маркировка. 13
1.1.6 Упаковка 14
1.2 Описание и работа составных частей КИ 14
1.2.1 Корпус. 14
1.2.2 Модуль ВИП. 18
1.2.3 Модуль ММК-DS51. 20
1.2.4 Модуль УПСТ. 29
1.2.5 Модуль УПСЧ. 41
2 Использование по назначению 49
2.1 Подготовка изделия к использованию 49
2.2 Использование изделия 56
3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ 58
4 Хранение 59
5 ТРАНСПОРТИРОВАНИе 60
6 УТИЛИЗАЦИЯ 61
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ 62
Настоящее руководство по эксплуатации (РЭ) распространяется на концентраторы информации КИ-6М (далее «КИ») любой комплектации и предназначено для изучения принципа работы КИ, содержит подробное функциональное описание его основных узлов, а также сведения о техническом обслуживании и правила ввода в эксплуатацию.
В состав КИ входят следующие конструктивно законченные составные части (модули):
- источник вторичного электропитания ВИП ИН7.650.000, далее «ВИП»;
- модуль ММК-DS51 ИН7.107.500 (далее «ММК»), в ПЗУ которого помещается рабочая программа КИ;
- устройства преобразования сигналов токовые УПСТ-М2 ИН7.108.300, предназначенные для обеспечения информационного обмена между ММК и последовательной физической линией связи или телеграфным каналом, далее «модули УПСТ»;
- устройства преобразования сигналов частотные УПСЧ-М2 ИН7.209.000, предназначенные для сопряжения КИ с выделенным каналом тональной частоты или аналогичными устройствами по выделенной линии связи, далее «модули УПСЧ».
Комплектация КИ модулями УПСТ и (или) УПСЧ (далее «модулями УПС»), является переменной, устанавливаемой в соответствии с заявкой потребителя. Количество модулей УПС в КИ – не более шести.
Структура построения обозначения КИ:
К
И-6М – Х - Х----------- количество модулей УПСЧ;
---------------- количество модулей УПСТ.
При изучении устройства и принципа работы изделия потребитель должен пользоваться следующими документами:
- Концентратор информации КИ-6М. Схема электрическая принципиальная. ИН7.100.000 Э3;
- Панель соединительная. Схема электрическая принципиальная. ИН7.111.000 Э3;
- Модуль ММК-DS51. Схема электрическая принципиальная. ИН7.107.500 Э3;
- Модуль УПСТ-М2. Схема электрическая принципиальная. ИН7.108.300 Э3;
- Модуль УПСЧ-М2. Схема электрическая принципиальная ИН7.209.000 Э3.
1Описание и работа
1.1Описание и работа КИ
1.1.1Назначение КИ
1.1.1.1КИ предназначены для организации распределенных систем передачи данных на участках железных дорог с использованием физических линий связи и выделенных каналов тональной частоты.
1.1.1.2Алгоритм функционирования и процедуры информационного обмена КИ с оконечным оборудованием данных определяются программным обеспечением, поставляемым в комплекте изделия в виде содержимого микросхемы постоянного запоминающего устройства (ПЗУ).
1.1.2Технические характеристики
1.1.2.1КИ может одновременно обслуживать до шести каналов последовательной информационной связи. При этом в зависимости от типа установленного модуля (устройства) преобразования сигналов (УПС) для каждого канала обеспечивается один из перечисленных видов сопряжений:
- сопряжение с некоммутируемым каналом тональной частоты с 2-х или 4-х проводным окончанием или с выделенной 2-х проводной физической линией встроенным модулем УПСЧ методом частотной манипуляции в соответствии с ГОСТ 20855-83 (рекомендация V.23 МККТТ) со скоростью передачи данных (1200 3) бит/с;
- сопряжение с четырехпроводной физической линией связи встроенным модулем УПСТ методом «токовая петля 20 мА» со скоростью передачи данных в линию 50; 75; 100; 200; 600; 1200; 2400; 4800; 9600 бит/с;
- сопряжение с оконечным оборудованием данных (ООД) встроенным модулем УПСТ асинхронным методом передачи по цепям стыка С2 в соответствии с ГОСТ 18145-81, ГОСТ 23675-79 со скоростью передачи данных в линию 50; 75; 100; 200; 600; 1200; 2400; 4800; 9600 бит/с.
1.1.2.2При сопряжении КИ с каналом тональной частоты обеспечиваются следующие электрические параметры стыка С1-ТЧ в соответствии с требованиями ГОСТ 25007-81:
- уровень средней мощности сигнала на выходе передатчика:
а) для 4-х проводного окончания – минус (26 0,26) дБм;
б) для 2-х проводного окончания – минус (13 0,13) дБм;
- чувствительность по приему – не менее минус 30 дБ;
- номинальное входное и выходное сопротивление – (600 60) Ом (на частоте 1000 Гц);
- затухание асимметрии входных и выходных цепей по отношению к земле в рабочем диапазоне частот – не менее 43 дБ.
1.1.2.3При сопряжении КИ с аналогичным УПС по выделенной физической линии связи уровень средней мощности сигнала на линейном выходе передатчика – не более 0 дБм.
1.1.2.4При сопряжении КИ с четырехпроводной физической линией связи с полным сопротивлением не более 500 Ом методом «токовая петля 20 мА» обеспечиваются следующие значения величины тока:
- для значения логической «1» – плюс (20 ± 2) мА;
- для значения логического «0» – минус (20 ± 2) мА.
1.1.2.5Условия эксплуатации КИ соответствуют классификационным группам МС1, К1, установленным в РД 32 ЦШ 03.07 90.
1.1.2.6Питание КИ осуществляется от сети промышленной частоты (50 ± 1) Гц с номинальным напряжением
В. Мощность, потребляемая КИ от сети переменного тока – не более 50 ВА.
1.1.2.7Масса КИ – не более 9 кг.
1.1.2.8По уровню индустриальных радиопомех КИ относится к оборудованию класса A по ГОСТ Р 51318.22-99, предназначенному для эксплуатации вне жилых зданий и не подключаемому к сетям жилых зданий.
1.1.2.9По устойчивости к электромагнитным помехам КИ относится к группе СВТИ I по ГОСТ Р 50839-95.
1.1.2.10По степени защиты от поражения электрическим током КИ относится к оборудованию класса I по ГОСТ 12.2.007.0-75.
1.1.2.11По степени защиты от попадания внутрь оболочки внешних твердых предметов и воды КИ относится к оборудованию класса IP20 по ГОСТ 14254-96 (МЭК 529-89).
1.1.2.12Электрическая прочность изоляции между цепями «+RCV», «–RCV», «+XMIT», «–XMIT» преобразователя «токовая петля 20 мА» модуля УПСТ и корпусом КИ – не менее 500 В.
1.1.2.13Электрическая прочность изоляции между цепями «220 В» и корпусом КИ – не менее 1,5 кВ.
1.1.2.14Корпус КИ подключается к контуру защитного заземления при помощи винтового зажима, обеспечивающего общее сопротивление между корпусом и контуром защитного заземления не более 10 Ом.
1.1.3Состав изделия.
1.1.3.1В комплект поставки КИ входят:
- концентратор информации КИ-6М ИН7.120.000 – 1 шт.,
в том числе:
а) модуль УПСЧ-М2 ИН7.209.000 – количество указывается при заказе;
б) модуль УПСТ-М2 ИН7.108.300 – количество указывается при заказе;
- комплект запасных частей, инструмента и принадлежностей согласно ведомости ИН7.120.001 ЗИ;
- комплект эксплуатационных документов согласно ведомости ИН7.120.000 ВЭ.
КИ поставляется в собранном и упакованном виде.

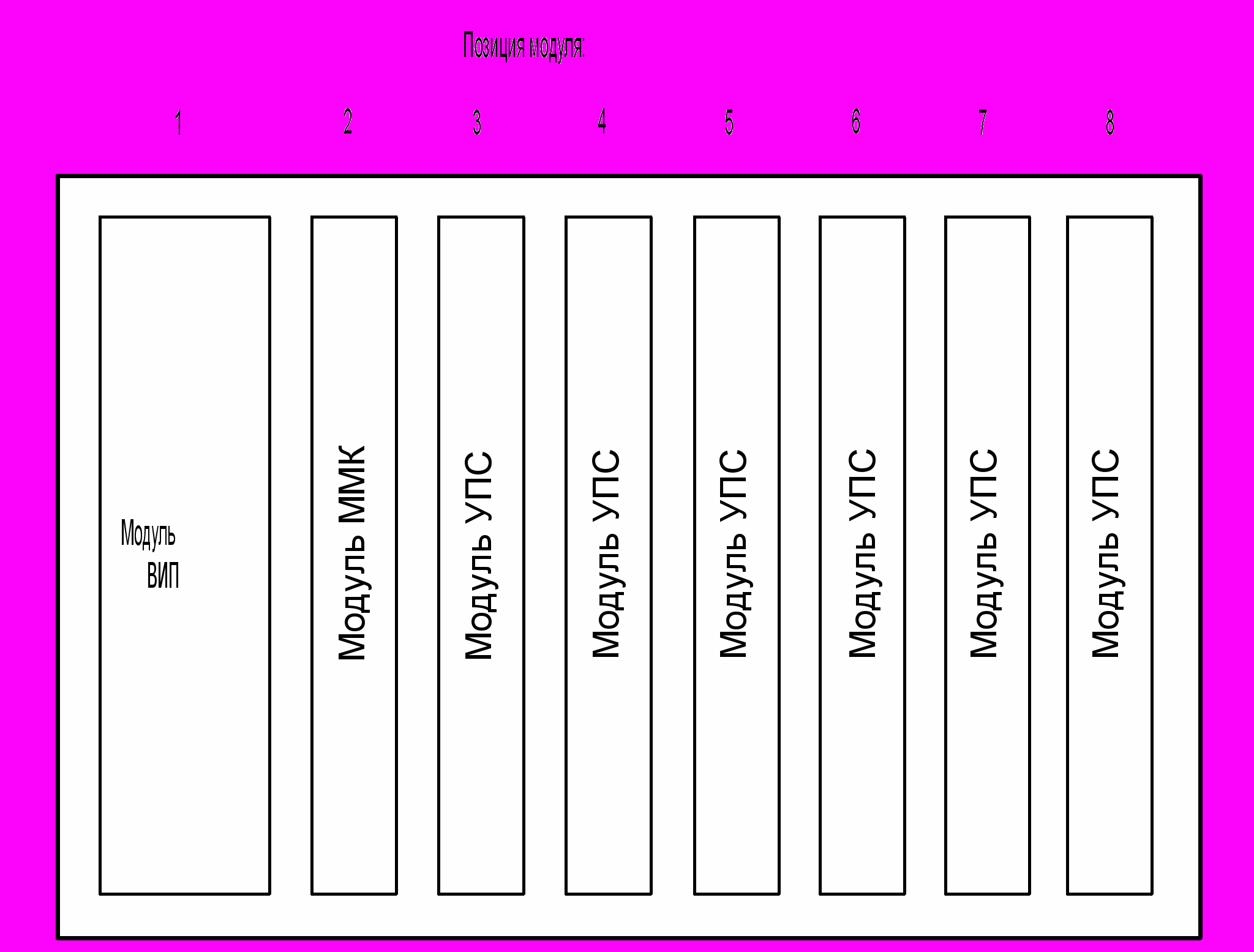

1.1.3.2Расположение модулей в корпусе КИ (вид со стороны задней стенки) приведено на Рис. 1 .1.
Рис. 1.1. Расположение модулей в корпусе КИ.
1.1.4Устройство и работа.
1.1.4.1Принцип работы КИ основан на программном управлении потоками данных с целью обеспечения взаимодействия КИ с другими устройствами оборудования передачи данных по последовательным линиям и каналам связи.

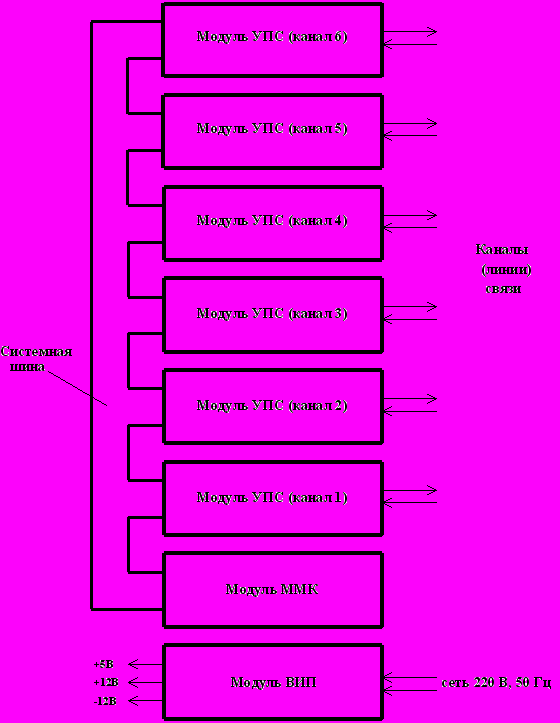

КИ представляет собой микропроцессорную систему, в которой модуль микроконтроллера ММК осуществляет управление модулями устройств преобразования сигналов (УПС) через системную шину (Рис. 1 .2).
Каждое УПС подключается к отдельному каналу или линии связи. В зависимости от требуемого метода передачи (вида канала) применяется одно из двух типов УПС: УПСТ или УПСЧ.
Питание всех модулей КИ обеспечивается встроенным источником вторичного электропитания (ВИП).
1.1.4.2Конструктивно КИ представляет собой блок-каркас, заключенный в металлический кожух. Блок-каркас содержит направляющие для установки модулей, соединительную панель и лицевую панель. На лицевой панели размещены электрические соединители для подключения каналов и линий связи и индикаторы состояния линии.
Модули КИ представляют собой печатные платы размером 170х170 мм, выполненные из фольгированного стеклотекстолита с двухсторонним расположением печатных проводников. С одной стороны печатной платы модуля установлены радиоэлектронные компоненты. Каждый модуль содержит 84-х контактный разъемный электрический соединитель для подключения к соединительной панели.
Рис. 1.2. Структурная схема КИ.
1.1.5Маркировка.
1.1.5.1На лицевой панели корпуса КИ установлены (обозначения по «Концентратор КИ-6М. Схема электрическая принципиальная. ИН7.100.000 Э3»):
- вилка XP1 «220 В» для подключения сетевого шнура;
- тумблер S1 «ВКЛ» для включения электропитания с индикатором Н1 «СЕТЬ»;
- держатель предохранителя FU1 «2 А»;
- клемма «
» для подключения контура защитного заземления;
- вилки XP2 – XP7 «КАНАЛЫ» для подключения линий связи;
- индикаторы H2 – H7 «ПЕРЕДАЧА» и H8 – H13 «ПРИЕМ» для сигнализации наличия передаваемых и принимаемых данных.
