Лекция 7

Организация ТД (тестовой диагностики)


ТД бывает внешняя и внутренняя (встроенная).

Внешняя – когда аппаратура и (или) диагностическая программа являются внешней системой относительно объекта тестирования.

Внутренняя (встроенная) – средства диагностики расположены внутри компьютера (в виде отдельного модуля – БИС, СБИС, на встроенных элементах или на носителях информации (ПЗУ, жесткий диск)).

Современные тенденции организации ТД предполагают широкое использование внутренней самодиагностики (состав: ПЗУ с диагностической программой, устройство управления, линии связи). Самотестирование является самым экономичным средством диагностики. Применяется в дешевых и маломощных компьютерах. Например, МП Pentium +: встроены тесты, регистры диагностики; клавиатура: два встроенных теста и три запускаемых извне; жёсткий диск: 3 встроенных теста запускаемых извне и т. д.

Современная САПР на этапе проектирования микропроцессорной системы (МПС) реализует средства ФД и ТД на этапе проектирования. Существуют методы тестопригодного проектирования, которые предполагают проектирование устройств со встроенной диагностикой ФД, ТД или смешанного типа.

Правила тестопригодного проектирования обеспечивают построение таких схем, чтобы тестовые программы были достоверными и короткими (программа разрывает обратные связи между узлами и организует доступ отдельно к каждому узлу). Такая САПР называется СТАПР – система тестопригодного автоматизированного проектирования).

Построение детерминированных кодов


Исчерпывающее тестирование предполагает проверку узлов (линий связей между ними) на все возможные наборы кодовых комбинаций.

По причине невозможности использования исчерпывающего тестирования в основном по временным параметрам, используют детерминированные коды.

Основная группа кодов:

Три типа констант тестирования:
  1. все «0» – обнаруживает ошибку соединения ячейки (проводника, контакта) с активным полюсом источником питания (с логической «1»). Данная константа называется К0.
  2. все «1» – для определения состояния соединения с общим проводом питания. Называется К1.
  3. чередование «0» и «1»: 0101…, 1010… – выявляет ошибки типа соединения между собой двух соседних ячеек (проводников, контактов). Называется К2.

Эти константы обнаруживают основные статические ошибки типа отказ.


Группа кодов, вызывающая выполнение основных функций устройств.

Вызов этих функций должен сопровождаться проверкой на:
  1. К0, К1, К2;
  2. Выполнение собственно операции (сдвиг, ±1, суммирование и т. д.)

Вторая группа кодов требует знания функционирования устройства во всех режимах работы или в тех, в которых оно в данном случае функционирует

Методы доступа к элементам объекта тестирования при тестовой диагностике
  1. доступ к конкретному элементу по его адресу (непосредственному, косвенному);
  2. доступ к элементам по случайным адресам из известного диапазона (Random tests);
  3. доступ к элементам по адресам линейно из известного диапазона (подряд по возрастающей или убывающей);
  4. доступ к элементам по адресу «бабочка» (Butterfly tests [например: 1-й адрес, затем максимальный; 2-й адрес, затем максимальный минус один и так далее, до центрального адреса в заданной области]).

Вывод:

Изучив техническую организацию объекта, выбрав метод и код согласно вашим требованиям(время, участок) проектируете тестовую диагностику.


Организация тест-секций основных узлов ВТ (вычислительной техники)

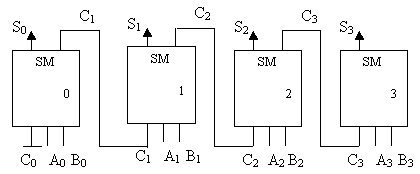

  1. Сумматор 4р.

    SM (C0=0, 4 р)

    С
    остоит из 4-х одноразрядных сумматоров.

A

B

S

Комментарий

0000
1111
0000

0000
0000
0101

0000
1111
0101

К0 по выходу
К1 по выходу
К2 по выходу

0000
1111

0000
1111

0000
1110

К0 по переносу
К1 по переносу

Это не минимальный, но достаточный набор для тестирования.


  1. Регистр универсальный RG (↔, 4р)

    Состоит из D-тригеров с RS входами, между ними коммутаторы, которые организуют сдвиг (R-L).

    Вх (D)


    Вых (Q)

    Комментарий

    0000
    1111
    0101

    0000
    1111
    0101

    Параллельная запись, К0
    Параллельная запись, К1
    Параллельная запись, К2

    1111

    1111
    →(DR=1)

    1111

    Параллельная запись,


    К1

    0000

    0000
    →(DR=0)

    0000

    Параллельная запись,


    К0

    1111

    1111
    ←(DL=1)

    1111

    Параллельная запись,


    К1

    0000

    0000
    ←(DL=0)

    0000

    Параллельная запись,


    К0



    3) СТ2 (4р, ±1)

    Состоит из D-тригеров, линий переноса ±1(влево, вправо), коммутаторов.

    D

    ±1

    Q

    Комментарий

    0000
    1111
    0101




    0000
    1111
    0101

    Параллельная запись, К0
    Параллельная запись, К1
    Параллельная запись, К2

    0000

    +1

    0000
    0001

    Параллельная запись

    К0 по переносу

    1111


    +1

    1111
    0000

    Параллельная запись

    К1 по переносу

    0000


    –1

    0000
    1111

    Параллельная запись

    К1 по переносу

    1111


    –1

    1111
    1110

    Параллельная запись

    К0 по переносу

    4) DC (4 вых.)

    Для дешифратора необходимо использовать исчерпывающее тестирование.

Вх

Вых

00
01
10
11

0001
0010
0100
1000

ТД ТЭЗа состоит:


1.из тест-секций узлов.

2. таблицы ТЭЗа .

в таблице проектируются коды, которые проверяют максимально возможное количество сечений (узлов) ТЭЗа на К0, К1, К2.

    Д
    ля реализации проверки ТЭЗа тест секциями используется метод тестопригодного проектирования, позволяющий иметь доступ к отдельным узлам используется блок мультиплексоров или блок сдвиговых регистров.
