MINISTERUL EDUCAŢIEI ŞI ŞTIINŢEI AL REPUBLICII MOLDOVA




Universitatea Liberă Internaţională din Moldova

Facultatea Informatică şi Inginerie


Лабораторная работа №1

По предмету :


Охрана труда


Тема:

Исследования метеорологических условий

на рабочих местах


Проверил Панашеску И.С.

Выполнил ………………….


Кишинев 2010

Исследования метеорологических условий на рабочих местах


Цель работы - ознакомление с приборами и методами контроля метеорологических условий на рабочих местах. Определение температуры, влажности и скорости движения воздуха на рабочих местах и оценка их с использованием ГОСТ 12.I.005-76 /I/.

Приборы и материалы:

Анемометр, психрометр.

Измерение скорости движения воздуха.

Скорость движения воздуха измеряется различными приборами :

анемометрами, кататермометрами, термоанемометрами, анемографами.


Согласно указаниям к лабораторной работе, используются анемометры

различных типов: крыльчатый и чашечный.


Крыльчатый анемометр используется для измерения воздушного потока

от 0,3 до 5 м/с, а чашечный от 2 до 30 м/с.


Порядок выполнения:


- Записать показания прибора при его включении;

- Запустить прибор на 60 – 100 с

- Записать показания прибора

- Одновременно отсчитывать время и записывать его в таблицу

- Разницу в отсчетах показаний приборов делим на время замера и

получаем показания в дел/с

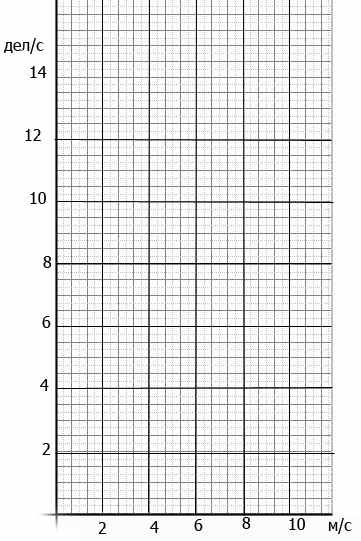

- Перевод дел/с в м/с осуществляем по градировочным графикам

- На вертикальной кривой находим полученное число делений в секунду,

проводим горизонталь до пересечения с прямой графика, а из точки

пересечения опускаем перпендикуляр до пересечения с горизонтальной

осью.

- Точка пересечения с горизонтальной осью дает искомую скорость воздушного потока в м/с. Записываем эти данные в таблицу.

При выполнении лабораторной работы необходимо произвести несколько замеров и определить среднее арифметическое значение скорости воздушного потока.

Все измерения, полученные в ходе проведения лабораторной работы необходимо внести в следующую таблицу :


№ опыта
Нач. отсчет по анемометру, деления
Конечный отсчет по анемометру,

деления
Разность показаний,

деления
Продолжительность замера,

с
Количество делений в сек.
Скорость движения воздуха.

м/с

1.
-
-
-
-
-
-


Хотя измерения и необходимо проводить таким прибором как анемометр, на сегодняшний день есть множество приборов, которые позволяют произвести все измерения на много быстрее и точнее.


Определение относительной влажности


Определение относительной влажности определяется психрометрами и гигрометрами (гигрофами).

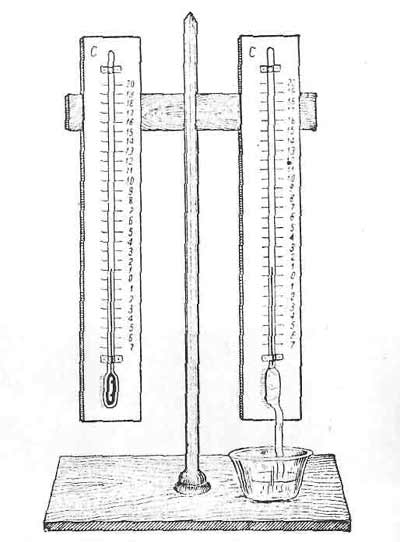

Определение относительной влажности по психрометрам основано на разности показаний сухого и увлажнённого термометра, зависящей от влажности окружающего воздуха.

Согласно указаниям для проведения лабораторной работы то следует влажность воздуха определять по показаниям сухого и влажного термометра с использованием психрометрического графика или психрометрической таблицы.

Порядок выполнения:


1,Смачиваем батист в нижней части правого термометра .

2,Включаем электромотор

3,Через 4 минуты после включения электромотора производим отчеты

по термометрам.


Абсолютная влажность вычисляется по формуле:




Рб – максимальная влажность воздуха (упругость водяных паров) при

температуре влажного термометра

 tc и tb – показания сухого и влажного термометров соответственно, °С

В – барометрическое давление, Па (мм рт.ст.) (берётся по барометру, установленному на вертикальной панели лабораторного стенда).

Зная абсолютную влажность, определяем относительную влажность, Г.

R – абсолютная влажность, ч/м3 или мм рт.ст.

Все измерения заносим в таблицу :

№

опыта
Показания сухого термометра, °С
Показания влажного термометра, °С
Скорость движения воздуха, м/с
Барометрическое давление, Па
упругость водяных паров при показаниях влажного термометра, Па
Упругость водяных паров при показаниях сухого термометра, Па
Абсолютная влажность, Па
Относительная влажность по расчету, %
Относительная влажность по психрометрическому графику, %
Значение относительной влажности по таблице, %
Результаты несовпадения, %

-
-
-
-
-
-
-
-
-
-
-
-




Измерение температуры воздуха.

Определение эквивалентной и эквивалентно-эффективной температуры.

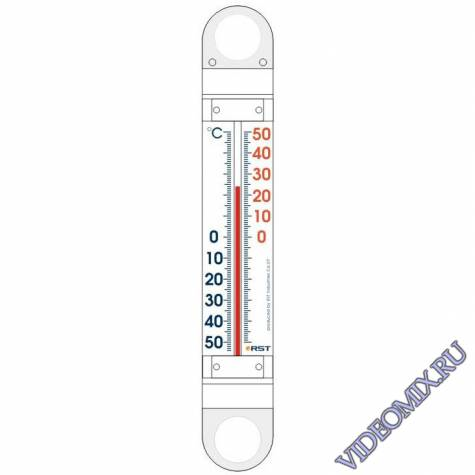

Для измерения температуры воздуха применяют термометры жидкостные и

электрические термографы.

В ходе лабораторной работы применяется всё тот же психрометр.

Определение температуры воздуха производится по его сухому термометру.

При замерах условия микроклимата на рабочих местах могут быть согласно

ГОСТ 12.I.005-76 оптимальными, допустимыми или недопустимыми.


Оптимальные - сочетания параметров микроклимата, которые при длительной и

систематическом воздействии на человека обеспечивают сохранение нормального

функционального и теплового состояния организма. Они обеспечивают ощущение

теплового комфорта и создают условия для высокого уровня работоспособности.


Допустимые условия - сочетания параметров микроклимата, которые при

длительном и систематическом воздействии на человека могут вызвать проходящие

и быстро нормализующиеся изменения функционального и теплового состояния

организма.

Все полученные данные заносим в таблицу :

Температура воздуха в исследуемом месте
Относительная влажность
Скорость движения воздуха
Эффективная температура
Эквивалентно-эффективная температура
Оптимальные условия по

ГОСТ 12.I.005-76

Температура воздуха в исследуемом месте
Скорость движения воздуха
Относительная влажность

-
-
-
-
-
-
-
-


Вывод :

В ходе этой лабораторной работы мы должны были исследовать метеорологические условия на наших рабочих местах. Под рабочим местом в данном случае подразумевается помещение в котором мы должны производить все необходимые замеры.

Главными показателями на рабочих местах являются :

- скорость движения воздуха

- относительная влажность

- температура.


Скорость движения воздуха следует замерять при помощи анемометра.

Относительную влажность и температуру замеряют при помощи психрометра.

К сожалению мы не проводили данные измерения и поэтому не смогли заполнить таблицы реальными замерами.

Также мы не смогли сравнить наши результаты с необходимыми показателями согласно государственным стандартам ГОСТ 12.I.005-76.


Контрольные вопросы :

1.Какими параметрами характеризуются метеорологические условия на рабочих местах?

2.Какими приборами измеряется скорость движения воздуха?

3.Особенности устройства крыльчатого и чашечного анемометров и их расположение по отношению к воздушному потоку и посторонним предметам?

4. Как переводятся результаты измерений из делений в секунду в м/с?

5. Какими приборами измеряется влажность воздуха?

6. Основные конструктивные отличия психрометров Ассмана от психро­метров Августа.

7. В каких пределах находится скорость воздушного потока, создаваемого вентилятором психрометра Ассмана?

8. Какими методами определяется относительная влажность в лабора­торной работе?

9. Порядок пользования психрометрическим графиком.

10. Какими приборами измеряется температура?

11. Что подразумевается под понятием «эквивалентная температура»?

12. Чем отличаются эквивалентная и эквивалентно-эффективная темпе­ратуры?

13. Каким образом определяются эквивалентная и эквивалентно-эффек­тивная температуры?

14. Какие параметры микроклимата могут быть получены при замерах на рабочих местах с учетом ГОСТ 12.1.005-76? Чем характеризу­ются оптимальные и допустимые микроклиматические условия?

15. Какими нормативными документами регламентируются метеорологиче­ские условия на рабочих местах?

16. Какие понятия используют при оценке влажности?

17. Как характеризуются теплый, холодный и переходный периоды года?

18. На какие категории делятся работы по тяжести их выполнения по ГОСТ 12.1.005-76?

19. Как по избыткам тепла подразделяют помещения согласно ГОСТ 12.1.005-76?

20. На чем основаны принципы действия гигрометра сорбционного ГС-210?
