ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА (ТТК)


РАЗМЫВ ГРУНТА И РЫХЛЕНИЕ СКАЛЫ. ПРОКЛАДКА ТРУБОПРОВОДА И КАБЕЛЯ


1. ОБЛАСТЬ ПРИМЕНЕНИЯ


     Типовая технологическая карта разработана на размыв грунта и рыхление скалы, прокладку трубопровода и кабеля.



Общие сведения



ПОДВОДНО-ТЕХНИЧЕСКИЕ РАБОТЫ


Водолазные станции и их снаряжение


     Все виды строительно-монтажных работ, выполняемых в водной среде, относят к подводно-техническим работам. Они могут выполняться механизмами с поверхности воды или под водой, механизмами с помощью водолазов или водолазами вручную.



     Водолазной станцией называют полный комплект водолазного снаряжения (рабочего и страхующего) и средств обеспечения водолазных спусков. Количество водолазов на станции: 3 человека для глубин до 20 м, 4 человека для глубин 20-45 м и 6 человек для глубин 45-60 м. Возглавляет водолазную станцию старшина (водолаз не ниже 2-го класса).



     Водолазным снаряжением (рис.1) называют комплект предметов и устройств, надеваемых на водолаза перед спуском под воду. Оно обеспечивает:



     защиту от водной среды (водолазная одежда - водолазные рубахи, гидрокомбинезоны и гидрокостюмы);



     нормальное дыхание (подача воздуха или газовой смеси производится в шлемы, маски или полумаски с загубниками из дыхательных аппаратов или по шлангам с поверхности);



     теплозащиту (пассивную - водолазное белье и меховая одежда и активную - при глубоководных спусках обогрев с использованием электричества или горячей воды);



     связь с поверхностью с использованием проводных водолазных телефонных станций (обычные водолазные телефонные унифицированные станции ВТУС-70 или громкоговорящие немагнитные водолазные телефонные станции НВТС-М и др.);



     определенную плавучесть и устойчивость водолаза (нагрудные и поясные грузы, специальные водолазные галоши и боты с утяжеленными подошвами).

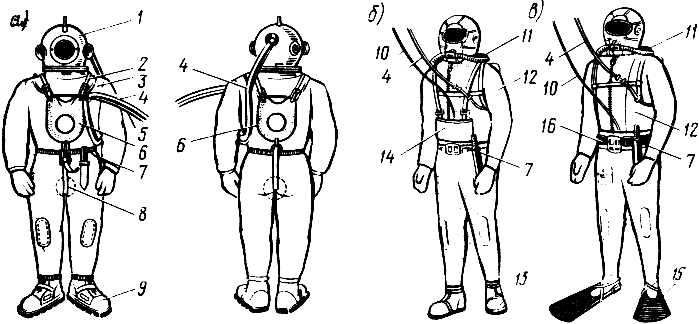

Рис.1. Водолазное снаряжение:



а- вентилируемое трехболтовое; б- легководолазное с подачей воздуха по шлангу для работ с твердой опоры; в- то же для плавания под водой; 1- шлем; 2- плечевой брас; 3- водолазная рубаха; 4- шланг; 5- кабель-сигнал; 6 -передний и задний грузы; 7 -пояс; 8- нижний брас; 9- галоши; 10 -сигнальный конец; 11- дыхательный аппарат; 12 -гидрокомбинезон; 13- легководолазные боты; 14 -нагрудный груз массой 15 кг; 15- ласты; 16- грузовой ремень массой 10 кг с быстроразмыкающейся пряжкой





     Снаряжение с выдохом в воду или кислородно-регенеративного типа, не имеющее жесткого шлема (как у вентилируемого) и не обладающего большой плавучестью (в связи с чем отпадает необходимость в тяжелых грузах), называют легководолазным. Такой комплект обеспечивает предельную глубину погружения от 20 до 60 м в зависимости от типа дыхательного аппарата и имеет массу в полтора-два раза меньшую, чем вентилируемое снаряжение. При автономных вариантах снаряжения запас сжатого воздуха содержится в баллонах, при шланговом варианте - воздух подается по шлангу с поверхности. В последнем случае водолаз может выполнять подводные работы практически всех видов, за исключением некоторых работ при строительстве подводных сооружений, которые легче и безопаснее выполнять в вентилируемом снаряжении.



     В отличие от вентилируемого в легководолазном снаряжении можно производить спуски в двух вариантах:



     ведение работ с твердой опоры (грунта, затонувшего объекта и т.п.) с использованием водолазных ботов;



     плавание под водой со значительными перемещениями водолаза, благодаря чему облегчается обследование дна акваторий и гидротехнических сооружений, поиск затонувших предметов и др. Для этого используются ласты.



     В обоих вариантах в теплой воде легководолазное снаряжение можно применять без защитной одежды, т.е. гидрокомбинезонов или гидрокостюмов.



Водолазное обследование



     Водолазное обследование дна акватории имеет целью получение сведений о характере грунта, наличии крупных камней, валунов, посторонних предметов и т.д. Главное условие обследования - это сплошной осмотр без каких-либо пропусков. Способы обследования полосами и с буксируемых беседок применяются для поиска предметов и для обследования акваторий (рис.2), способы обследования кругами (рис.3, а) и тралением применяются для поиска каких-либо предметов.

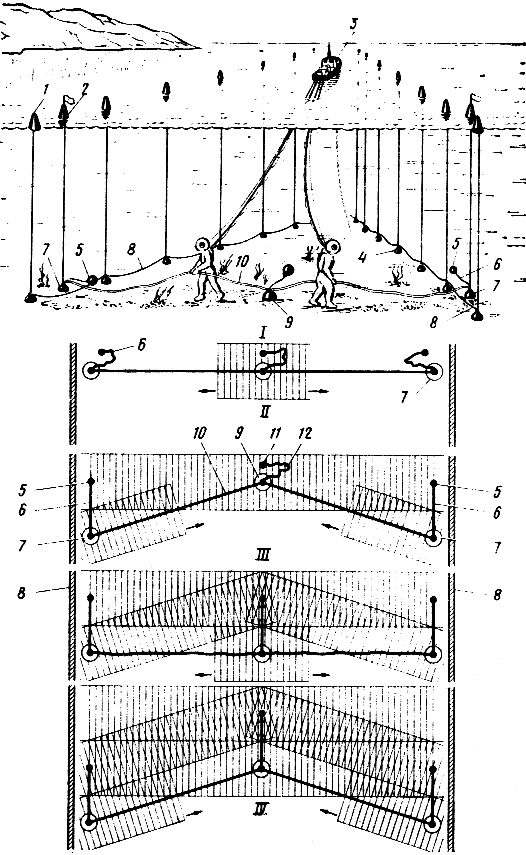

Рис.2. Способы водолазного обследования дна полосами:



I, II, III, IV- последовательные положения ходового конца 10и его перекладка (стрелками показаны направления движения двух водолазов); 1- буек направляющего конца; 2- буйки ходового конца; 3- водолазный бот; 4- балластина направляющего конца; 5- грузы дистанционных концов крайних балластин; 6- дистанционный конец; 7 -крайние балластины ходового конца; 8 - направляющие концы; 9- средняя балластина ходового конца; 10 -ходовый конец; 11- груз; 12 -дистанционный конец

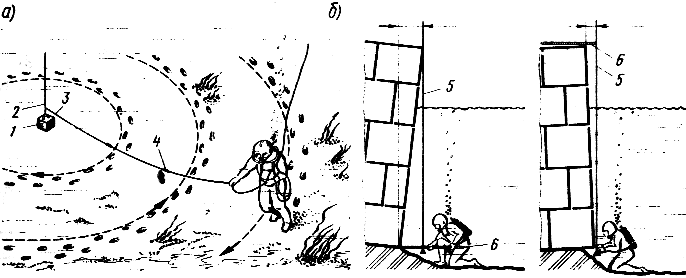

Рис.3. Способ водолазного обследования дна круговыми ходами (а)и замер наклона стенки в сторону воды или берега (б):



1- балласт; 2 -спусковой конец; 3- ходовой конец; 4- узлы; 5- отвес; 6- линейка





     При обследовании подводной части гидротехнических сооружений одновременно обследуется прилегающая полоса дна. Сооружения из массивовой кладки удобнее обследовать горизонтальными ходами (ориентирами служат швы кладки); ряжевые, свайные и шпунтовые конструкции - вертикальными ходами (ориентирами служат два направляющих каната с грузами, которые поочередно переставляют). Расстояние между горизонтальными и вертикальными ходами зависит от условий видимости под водой и колеблется от 1 до 5 м.



     Большое внимание при обследовании уделяется наклону сооружения. Для определения отклонения стенки от вертикали используется отвес. Изгибы шпунтовых конструкций измеряют с помощью линейки и отвеса с бирками через 0,5 м по высоте (рис.3, б).



     Обнаружив дефект (расхождение швов, отколы, раковины, трещины и т.п.), водолаз производит необходимые измерения и все данные передает наверх для регистрации в журнале или на чертеже.



     При обследовании места повреждения подводных водяных трубопроводов водолаз осматривает и ощупывает соответствующие поверхности. В газовых и нефтяных трубопроводах такие места обнаруживаются по выходящим пузырькам газа или струе нефти.





2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ



Подводные земляные и буровзрывные работы с участием водолазов



     Подводные земляные и буровзрывные работы являются одним из наиболее трудоемких в комплексе подводно-технических работ. Поэтому вопросам правильного выбора необходимых машин и организации подводных земляных работ уделяют особое внимание.



     Перед началом земляных работ выполняют подготовительные работы: промеры глубин на участке работ, разбивку и закрепление основных осей и границ выемки, подготовку водолазного оборудования к работе.



     При участии водолазов разрабатывают узкие траншеи и небольшие котлованы, замывают грунт в траншеи и другие выемки, очищают поверхности каменных отсыпей от наносного грунта, отсасывают грунт из полости колодцев, оболочек и со дна акватории и т.д.



     Разработку грунтов с участием водолазов производят размывом и отсосом, механическим резанием, буровзрывным способом. Мягкие грунты, как правило, разрабатывают размывом и отсосом. Механическую разработку грунта с помощью землеройного оборудования с ручным управлением применяют при объеме работ до 2000 м. Буровзрывной способ используют для рыхления скальных грунтов, а также в тех случаях, когда нельзя применить иные, более безопасные для окружающей природной среды способы.



      Для размыва грунтаиспользуют ручные гидропульты и механизированные гидромониторные установки.



     Перед началом работы с гидропультом, для погашения реактивной силы напорной струи воды, к шлангу на расстоянии 1,5-2 м от насадки крепят балласт массой 40...60 кг. В настоящее время применяются безреактивные гидропульты, не требующие балластировки. Гидропульты портативны и позволяют водолазу вести работы на глубинах до 40 м (рис.4) даже в стесненных условиях. Автономные центробежные насосы для подачи воды к гидропульту размещают на плавсредствах или на берегу, а в зимнее время - на льду.

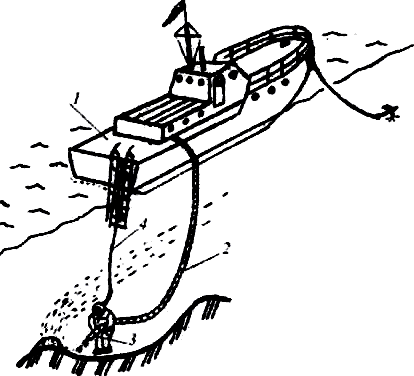

Рис.4. Разработка грунта водолазами размывом:


1- водолазный бот; 2 -напорный рукав; 3- гидропульт; 4- воздушный шланг и сигнальный конец





     Расход воды на размыв 1 м грунта зависит от качественной характеристики грунта и колеблется в пределах 3...8 м. При наличии в грунте включений (валунов) крупностью 25...80 см допускаются переборы грунта, равные максимальному размеру включений. При больших объемах работ траншеи и небольшие котлованы разрабатывают с использованием гидромониторных установок, управление которыми осуществляют с поверхности воды (рис.5) с контролем качества работ водолазами.

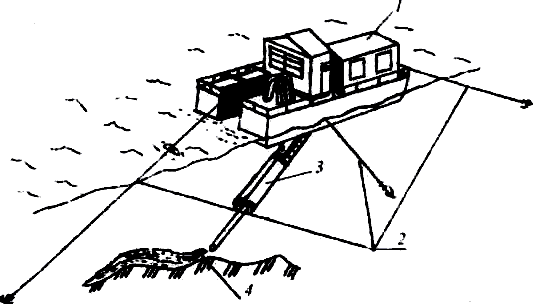

Рис.5. Разработка грунта гидромониторной установкой:


1- корпус установки; 2 -передний становой, боковой папильонажный и задний канаты; 3 -напорный трубопровод; 4- гидромониторный насадок





     Размыв грунта гидропультами и установками происходит успешно при наличии течения более 0,5 м/с, которым размытый грунт уносится с места работ. Производительность гидропульта на мелкозернистых песках составляет 4 м/ч, а гидромониторной установки до 20 м/ч.



      При разработке мягких грунтов отсосомна глубинах до 30 м используют пневматические (эрлифты) и водоструйные (эжекторы) грунтососы. Недостатком этих установок является их малая производительность при плотных грунтах. Этот недостаток в известной степени ликвидируют одновременной работой с грунтососами гидропультов (рис.6). Давление воздуха в эрлифтах должно быть на 0,12...0,15 МПа, а рабочей воды в эжекторах на 0,5...0,7 МПа выше давления воды на уровне всасывающей части грунтососа. Применение эрлифтов целесообразно при глубине воды более 3 м, но наиболее эффективно при глубинах свыше 8 м. Эжекторы работают эффективно на любых глубинах, в том числе и на малых. Производительность эжектора с диаметром всасывающей трубы 150 мм при работе с гидропультом на мелкозернистых песках составляет 7 м/ч.

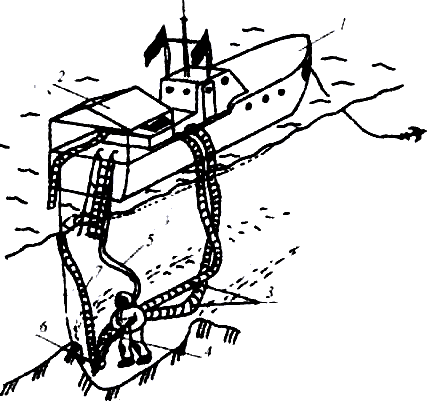

Рис.6. Разработка грунта размывом и отсосом:


1- водолазный бот; 2- тент; 3 -напорный рукав; 4- гидропульт; 5- воздушный шланг и сигнальный конец; 6 -грунтосос (эжектор); 7- пульпопровод; 8 -конец для поддержания грунтососа





      Для отрывки подводных траншейна глубинах до 40 м практически в любых грунтах, включая скальные, предварительно разрыхленные, используют канатно-скреперные установки. Этими установками разрабатывают траншеи участками длиной до 300 м, шириной по дну 0,7…1,8 м, глубиной до 2,5 м (рис.7). Чтобы ковши не опрокидывались при перемещении вдоль траншеи, их ширина должна быть в 2 раза больше высоты, а длина в 1,5 раза больше ширины. Масса ковшей при работе на плотных грунтах составляет 500...600 кг, на мягких - 400...500 кг. Скреперные эстакады, возводимые на берегу, служат для приема грунта, поднимаемого со дна ковшом, и загрузки в автосамосвалы. При скреперовании ковш забрасывается на холостом ходу к началу разрабатываемого участка, на рабочем ходу наполняется грунтом, перемещается к месту отвала на эстакаде и там опорожняется. При скреперовании участвуют дежурные водолазы, которые поднимают оборванные концы троса, устраняют препятствия, освобождают ковш при его зацеплении и т.п. Производительность установок на мягких грунтах - 15 м/ч.

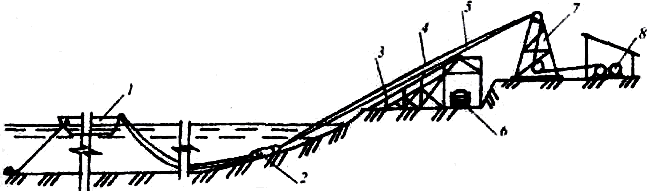

Рис.7. Разработка грунта канатно-скреперными установками:


1- понтон с хвостовым блоком; 2 -скреперный ковш; 3 -разгрузочная эстакада; 4 -холостой трос; 5 - рабочий трос; 6- автосамосвал; 7- головная мачта; 8 -скреперная лебедка





     Разработку подводных выемок в мягких грунтах можно производить с помощью подводных бульдозеров (в СССР опытные образцы бульдозеров прошли производственные испытания в начале 80-х годов в Одессе). Управление бульдозером на глубинах до 7 м осуществляет оператор, находящийся на надводной энергетической установке, по показаниям глубиномера или с помощью телевизионной установки. Бульдозером на глубинах до 12 м управляет оператор, работающий в водолазном снаряжении под водой и контролирующий высотное положение бульдозера по показаниям глубиномера. Для производства подводных земляных работ используют также подводные рыхлители-планировщики и подводные траншеекопатели, применяемые рядом зарубежных фирм. При назначении уклонов подводных выемок руководствуются данными табл.1.




Таблица 1


Крутизна откосов временных подводных выемок










Грунт


Глубина траншеи, м






до 2,5


более 2,5


Песок:









пылеватый и мелкий



1:2,5


1:3


среднезернистый



1:2


1:2,5


крупнозернистый



1:1,5


1:1,8


Супесь



1:1,5


1:1,8


Суглинок



1:1,5


1:2


Гравелистый и галечниковый (гальки и гравия более 40%)



1:1


1:1,5


Глина



1:0,5


1:1






     Для рыхления грунтов на глубину 1...2 м при объеме грунта до 250 кг применяют шпуровой метод. При объеме грунта более 250 кг и глубине рыхления до 6 м рыхление производят взрыванием скважинных зарядов.



     Скальные грунты могут разрыхляться взрывами. Разработка траншей и котлованов глубиной до 1 м производится накладными зарядами, а более 1 м - зарядами в шпурах и скважинах, которые бурятся со специальных плавсредств или водолазами с помощью пневматических перфораторов.



      Подводные взрывыдля разработки грунта в зависимости от условий и объема земляных работ производят накладными, шпуровыми и скважинными зарядами взрывчатых веществ (ВВ). Подводные заряды в условиях строительства взрывают электрическим способом по схеме: подрывная машинка - двухпроводная электрическая цепь - водонепроницаемый электродетонатор - заряд ВВ. Использование воды в качестве обратного проводника запрещается. Для снаряжения подводных зарядов применяют твердые взрывчатые вещества в виде шашек или порошков.



     Достоинством накладных зарядов является отсутствие буровых работ, а их недостатками - большой расход ВВ при малой глубине рыхления и незначительная эффективность при рыхлении скальных пород.



     Для разработки траншей, неглубоких котлованов, рыхления уплотненного нескального грунта на глубину 0,3...1 м, разделки негабаритов, валунов, обломков используют взрывание накладных зарядов. При производстве подводных взрывных работ (рис.8), в том числе для расчленения остатков деревянных, металлических и бетонных конструкций, используются взрывчатые вещества (ВВ): тротил в шашках, алюмотол, гранулотол.

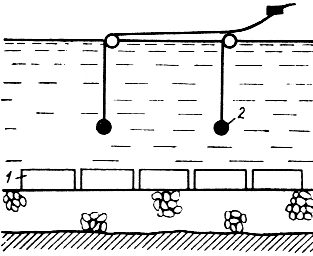

Рис.8. Взрывная динамическая огрузка, обеспечивающая уплотнение и более плотное примыкание массивов к каменной постели (предложение П.Л.Иванова):



1- первый курс массивовой кладки; 2- подвешенные в воде на буйках или на специальной раме группы зарядов





     Необходимое количество ВВ:







     ,



где  - масса накладного заряда из ВВ средней мощности для металлических элементов, г;



      - площадь поперечного сечения элемента, см;



      - масса заряда в шпуре для бетонных сооружений, кг;



     =2/3 - коэффициент, зависящий от материала;



      - глубина шпуров, м.





Таблица 2


Значения расчетного удельного расхода ВВ К, кг/м













Виды зарядов


Скальные породы с естественным разрушением



Скала известковая без трещин и другие породы средней крепости


Скала гранитная


Накладные



13,5


27


40,6


В шпурах (скважинах)



1,53


1,86


2,2






Прокладка трубопровода и кабеля



     Траншею для прокладки подводного трубопровода готовят с помощью земснарядов, грунторазмывочных гидростволов, водоструйных эжекторов или пневматических грунтососов. По оси траншеи водолаз устанавливает вешки или буйки и через каждые 5-10 м проверяет ее ширину. После промеров футштоком или лотом вычерчивается профиль траншеи. Газовые трубопроводы должны иметь определенные уклоны к отстойникам для стекания конденсата, поэтому траншеи для них готовят особо тщательно.



     Трубы небольшого диаметра укладываются в траншею сваренными на всю длину, а трубы большого диаметра - прямолинейными секциями, которые соединяют водолазы с помощью фланцев. Для удобства один из фланцев делают поворотным: концы секций приподнимают канатами над грунтом и водолаз разворачивает поворотный фланец до совпадения его отверстий с отверстиями глухого фланца. Секции трубопровода могут соединяться также подводной сваркой с применением, например, специального бугеля. Бугель представляет собой отрезок трубы со скошенными краями, благодаря этому можно избежать вертикальных швов. Бугель имеет вырез в верхней части и щечки для стяжного болта (рис.9, а). При использовании такого охватывающего стык фасонного отрезка трубы исключается необходимость подготовки и точной стыковки кромок. После приварки бугеля к соединяемым секциям трубопровода многослойным швом стяжной болт снимают, оставшийся отрезок стыка трубопровода на участке между вырезами в бугеле (между щечками) заваривают, а если зазор более 5 мм, то приваривают в этом месте металлическую вставку. При необходимости ремонта применяют также способ, показанный на рис.9, б.

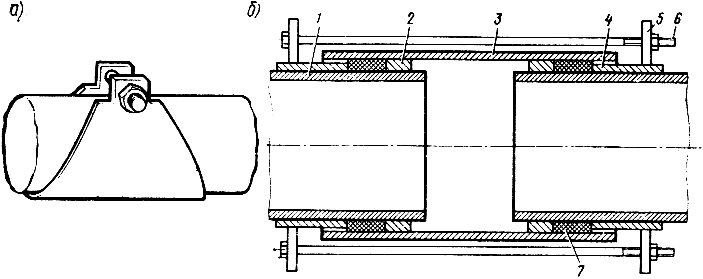

Рис.9. Соединение труб подводных трубопроводов:



а -соединение сваркой при прокладке или ремонте, исключающее вертикальные швы; б- постановка вставки на поврежденный низконапорный трубопровод (вставку на высоконапорном трубопроводе вырезают из трубы того же диаметра и соединяют стыки сваркой); 1 -трубопровод, в котором вырезан поврежденный участок; 2- упорное кольцо: 3- вставка длиной на 40-50 см более расстояния между концами труб; 4- бугель; 5- обух; 6 -стяжной болт; 7- пакля





     При замыве подводного трубопровода в траншею водолаз грунторазмывочным стволом смывает грунт с обоих краев. При сильном течении поверхность грунта над трубопроводом прикрывается булыжным мощением или слоем каменной наброски толщиной 0,3-0,5 м. Если трубопровод укладывается непосредственно на поверхность дна, его укрепляют двумя деревянными сваями, соединенными поперечиной.



     Принцип прокладки подводных кабелей такой же, как и подводных трубопроводов, но требования к точности соблюдения профиля траншеи могут быть значительно ниже. Укладка кабеля ведется с судна или плавсредства, перемещающегося над траншеей. Водолаз движется по краю траншеи и наблюдает за правильностью укладки. Если кабель лег на край траншеи и его невозможно стянуть на дно, водолаз подмывает грунт. Замывка кабеля в грунт выполняется так же, как и замывка трубопровода.





3. ТРЕБОВАНИЯ К КАЧЕСТВУ ВЫПОЛНЕНИЯ РАБОТ



ВОДОЛАЗНОЕ ДЕЛО: РУКОВОДСТВО ВОДОЛАЗНЫМИ СПУСКАМИ И РАБОТАМИ



     В обеспечении безопасности водолазного труда ключевую роль играют лица, осуществляющие руководство водолазными спусками и работами. Поэтому каждый, кто спускается под воду или участвует в обслуживании водолазов, должен понимать и знать, в чем состоит роль, и каковы основные обязанности должностных лиц водолазного спуска - руководителя водолазных работ, старшины водолазной станции и руководителя водолазного спуска.



     Руководитель водолазных работосуществляет общее руководство водолазными работами и контроль за производственным процессом на порученном ему объекте (объектах) и представительствует в сторонних организациях по вопросам, связанным с выполнением работ. Он отвечает:



     - за организацию водолазных работ в соответствии с требованиями правил безопасности;



     - за соблюдение сроков и качество выполнения работ;



     - за исправное состояние используемого оборудования, инвентаря и технических средств.



     Назначение руководителя водолазных работ производят с учетом характера предстоящих работ и при соблюдении обязательных требований к его компетентности. Как правило, руководство водолазными работами возлагается на инженерно-технический персонал, не имеющий профессиональной водолазной квалификации*. Лица, назначаемые руководителями водолазных работ, регулярно проходят проверку знаний правил безопасности и допускаются к руководству водолазными работами решением водолазной квалификационной комиссии и специальным приказом администрации предприятия.

________________

     * Исключение составляют случаи экспериментальных спусков и освоения новой водолазной техники, где руководителем водолазных работ назначается водолазный специалист.



     Для руководства деятельностью водолазной станции приказом работодателя назначается старшина (бригадир) водолазной станции. Старшина (бригадир)водолазнойстанцииподчиняется руководителю водолазных работ, а по специальности - водолазному специалисту предприятия. Старшина (бригадир) водолазной станции осуществляет непосредственное руководство деятельностью водолазной станции и обеспечивает готовность подразделения к выполнению работ под водой. Он отвечает:



     - за сохранность водолазного снаряжения и средств обеспечения водолазных спусков и работ, входящих в комплект водолазной станции;



     - за содержание водолазной техники в исправном состоянии, правильность ее эксплуатации и хранения, за своевременность и полноту периодического технического обслуживания, за перезарядку блоков очистки и осушки (фильтров) в системе воздухоснабжения водолазов;



     - за наличие на водолазной станции необходимых нормативных документов;



     - за правильность ведения и оформления учетно-отчетной документации, относящейся к деятельности водолазной станции, а также правильность и своевременность заполнения эксплуатационной документации.



     При одновременной работе с одного водолазного поста двух и более водолазных станций приказом работодателя должен быть назначен старшина водолазного поста, которому подчиняются старшины работающих водолазных станций. Старшиной водолазного поста, как правило, назначается водолазный специалист, мастер водолазных работ или водолаз 1-го класса. Если старшинами обеих водолазных станций являются водолазы 2-го класса, то старшиной водолазного поста также может быть назначен водолаз 2-го класса.



     Непосредственное руководство водолазным спуском и контроль за действиями водолазов и персонала, участвующих в обслуживании водолазного спуска, осуществляет руководитель водолазного спуска.Руководителю водолазного спуска подчиняются водолазы и обеспечивающий персонал водолазной станции в период водолазных спусков. Он отвечает:



     - за организацию проведения водолазного спуска;



     - за безопасность спускающегося водолаза в течение всего периода водолазного спуска*;



     - за соблюдение водолазами и обслуживающим персоналом требований охраны труда в период водолазного спуска.

________________

     * При проведении декомпрессии или лечебной рекомпрессии водолаза на поверхности руководство спуском в барокамере передается медицинскому работнику. Передача происходит после помещения водолаза в барокамеру и подъема давления в ней до давления, соответствующего глубине остановки, с которой водолаз был поднят на поверхность.



     К руководству водолазными спусками допускаются лица, имеющие профессиональные квалификации не ниже следующих:



     - на глубинах до 20 м - водолаз 2-го класса;



     - на глубинах до 60 м - водолаз 1-го класса или мастер водолазных работ;



     - на предельных глубинах - водолазный специалист.



     На каждой водолазной станции должно быть не менее двух водолазов, сдавших соответствующие зачеты водолазной квалификационной комиссии и допущенных приказом по предприятию к руководству водолазными спусками (один из них назначается старшиной водолазной станции). Обязанности руководителя водолазного спуска обычно выполняет старшина водолазной станции, если он не спускается под воду. При спуске под воду старшины водолазной станции руководителем спуска назначается другой водолаз, допущенный к руководству спусками.



     Только руководитель спусков имеет право давать какие-либо указания спускающимся водолазам или лицам, обеспечивающим спуск. При неправильных действиях руководителя спуска, которые могут привести к аварии или несчастному случаю, руководитель водолазных работ может отстранить руководителя спуска от исполнения обязанностей. После этого руководитель работ должен сам руководить спуском, а если у него нет допуска к руководству спусками, то он должен назначить другого руководителя спуска из числа лиц, имеющих допуск.



Обязанности руководителя водолазных работ



     1. Руководитель водолазных работ должен знать руководящую нормативную документацию по охране труда водолазов, основные положения законодательства, регламентирующие взаимоотношения с заказчиком, организацию и технологию производственного процесса, основы планирования и учета работ, основные технические характеристики водолазной техники и технических средств, используемых на объекте (объектах).



     2. Перед началом работ руководитель водолазных работ должен ознакомить водолазный состав с проектом (планом) их выполнения. Он оформляет наряд-задание на выполнение работ и передает его на водолазную станцию.



     3. Обеспечивает своевременную подготовку к производству работ на объекте (объектах), привлекая при необходимости вспомогательный персонал. При сложных водолазных работах, если это необходимо, он должен организовать изучение конструкции и устройства идентичных объектов (например, аварийных судов), в отдельных случаях могут быть изготовлены макеты и модели.



     4. Производит распределение работающих по объектам и местам работ в соответствии с их квалификацией и характером работ.



     5. До начала работ руководитель водолазных работ должен организовать постоянное наблюдение за гидрометеорологическими условиями и окружающей обстановкой на объекте (объектах).



     6. Руководитель водолазных работ должен оповестить о начале работ органы портового надзора и все предприятия, производственная деятельность которых может повлиять на безопасность труда водолазов. Он должен осуществлять постоянную связь с ответственными лицами этих предприятий.



     7. Руководитель работ обязан организовывать медицинское обеспечение водолазных спусков на объекте (объектах).



     8. Он организовывает материально-техническое снабжение объекта (объектов) работ; нормальные жилищно-бытовые условия, режимы труда, отдыха и питания водолазов и лиц, обеспечивающих водолазные спуски.



     9. Он осуществляет общее руководство работами на объекте (объектах), обеспечивает выполнение плановых заданий, эффективное использование производственных мощностей, экономное расходование сырья и материалов, повышение производительности труда.



     10. Обеспечивает необходимую загрузку и использование оборудования, правильность подбора такелажа, грузоподъемных приспособлений и инструмента, равномерную и производительную работу на объекте (объектах) в соответствии с проектом.



     11. Осуществляет контроль за соблюдением технологической дисциплины при производстве водолазных работ, за правильностью эксплуатации оборудования, машин, механизмов, грузоподъемных приспособлений, такелажа и т.п.



     12. Обеспечивает условия для хранения на месте производства работ водолазной техники и вспомогательного оборудования, машин, механизмов и проч.



     13. Контролирует соблюдение производственной и трудовой дисциплины, выполнение требований правил безопасности и других руководящих нормативных документов по охране труда водолазов.



     14. Организовывает инструктаж лиц, участвующих в работах, по вопросам технологии производственного процесса, по охране труда и пожарной безопасности.



     15. При авариях и несчастных случаях организует оказание помощи пострадавшим, информирует работодателя, обеспечивает сохранность обстановки (по возможности) для проведения расследования.



     16. По окончании работ руководитель оформляет документацию на выполненные работы.



Обязанности старшины водолазной станции



     1. Старшина водолазной станции получает наряд-задание от руководителя водолазных работ и знакомит водолазный состав станции со способами и технологией выполнения работ под водой.



     2. Распределяет обязанности между водолазами, устанавливает очередность спусков, выдает задание каждому водолазу и поясняет способ его выполнения, а также разъясняет обязанности каждого водолаза при возникновении аварийной ситуации.



     3. Он обеспечивает качественное выполнение водолазных работ в соответствии с наряд-заданием.



     4. Старшина водолазной станции обязан знать состояние водолазной техники на водолазной станции, устранять лично или с привлечением персонала водолазной станции и соответствующих специалистов выявленные дефекты в работе этой техники.



     5. Он должен следить за выполнением требований руководящих нормативных документов по охране труда, инструкций по эксплуатации водолазной техники, требовать выполнения требований этих документов персоналом водолазной станции.



     6. Старшина водолазной станции ведет учет рабочего времени и дней отдыха персонала станции, а также учет времени пребывания под водой и под повышенным давлением в барокамере.



     7. Обеспечивает получение, учет и хранение водолазной техники, запасных частей и расходных материалов для водолазной станции.



     8. Ведет все виды учетно-отчетной и эксплуатационной документации, относящейся к деятельности водолазной станции.



Обязанности руководителя водолазного спуска



     1. Руководитель водолазного спуска обязан уяснить поставленную производственную задачу, определить порядок ее выполнения.



     2. Он должен ознакомиться с гидрометеорологическим режимом на месте (в районе) проведения спусков, при наличии приливных и отливных течений получить у руководителя работ график приливов и отливов на весь период водолазного спуска.



     3. При отсутствии на месте спуска барокамеры уточнить местонахождение ближайшей дежурной барокамеры, способ и маршрут следования к ней, вид связи, транспортное средство и другие вопросы, связанные с доставкой пострадавшего водолаза в эту камеру.



     4. Перед началом водолазных спусков руководитель спусков должен проверить запасы и качество сжатого воздуха или иных дыхательных газовых смесей, регенеративных и поглотительных веществ, принять меры для пополнения их запасов до полных норм.



     5. Проверить готовность всех средств обеспечения водолазных спусков и работ.



     6. Расставить лиц, обеспечивающих водолазный спуск.



     7. Провести инструктаж водолазов и вспомогательного персонала на рабочем месте с учетом специфики и условий спуска. Путем контрольного опроса убедиться в знании инструктируемыми своих обязанностей и требований безопасности, сделать об этом запись в журнале водолазных работ.



     8. Убедиться, что подняты соответствующие предупредительные сигналы о производстве водолазных работ.



     9. В соответствии с рабочими таблицами декомпрессии определить допустимое время пребывания водолаза под водой. При возложении на руководителя водолазного спуска обязанностей по медицинскому обеспечению спуска он должен руководствоваться специальными требованиями, приведенными в медицинской части правил безопасности на водолазных работах.



     10. Установить степень готовности страхующего водолаза к спуску*.

_________________

     * В зависимости от конкретных условий спуска степень готовности страхующего водолаза назначается в диапазоне: от "немедленной" до "5 мин"; как правило, степень готовности страхующего водолаза - 2 мин.



     11. Лично контролировать проведение рабочей проверки водолазного снаряжения спускающимся и страхующим водолазами, а также проверку средств обеспечения водолазных спусков*.

________________

     * Рабочая проверка барокамеры выполняется перед первым спуском в начале рабочей смены, в дальнейшем перед каждым спуском страхующий водолаз докладывает о готовности барокамеры руководителю спуска.



     12. Проверить наличие и правильность записей в журнале водолазных работ о проведении рабочих проверок снаряжения и записей в журнале медицинского обеспечения о результатах профилактического осмотра водолазов перед спуском.



     13. Разрешить, проконтролировать, а при необходимости участвовать в одевании спускающегося и страхующего водолазов.



     14. В ходе спуска должен руководить действиями работающего водолаза под водой, а также лиц, обеспечивающих водолазные спуски, следить за правильностью выполнения ими своих обязанностей.



     15. После выполнения работающим водолазом заданий дать ему разрешение на выход и организовать подъем в соответствии с режимом декомпрессии, выбранным лицом, осуществляющим медицинское обеспечение водолазного спуска.



     16. Во время подъема водолаза следить за скоростью подъема и за соблюдением режима декомпрессии.



     17. После выхода водолаза на поверхность руководить его раздеванием, при необходимости - руководить переводом водолаза в барокамеру для декомпрессии или лечения. Контролировать приведение водолазной техники в готовность к последующему использованию.



     18. Доложить руководителю водолазных работ о подъеме (выходе) работающего водолаза на поверхность.



     19. При развитии аварийной ситуации под водой или неблагоприятном изменении обстановки действовать спокойно и решительно, руководствуясь требованиями, приведенными в правилах безопасности, и сообразуясь с обстановкой.



     20. В случае возникновения у водолаза профессионального заболевания, требующего лечебной рекомпрессии, до прибытия водолазного врача или фельдшера руководить лечением в барокамере по выбранному лечебному режиму.



     21. По окончании работ по наряд-заданию руководитель водолазного спуска должен принять участие в оформлении документации на выполненные работы.



     Таким образом, схема руководства водолазными работами в самом общем виде может быть представлена следующим образом:



     - Руководитель работ формулирует производственные задания для водолазных станций. Он отвечает за качество работ и общую безопасность.



     - Старшина водолазной станции ставит конкретные задачи водолазам, определяет порядок спусков. Он отвечает за готовность своего подразделения к работам, за исправность снаряжения и оборудования.



     - Руководитель водолазного спуска осуществляет непосредственное руководство действиями водолазов и вспомогательного персонала в ходе спуска. Он отвечает за безопасность работающего и обеспечивающих водолазов, а также лиц вспомогательного персонала, обслуживающих спуск.





Таблица 3



Предельно допустимые параметры волнения моря и ветра для строительного флота при возведении гидротехнических сооружений




















N


Вид работ


Волнение



Ветер








баллы


высота волны


баллы


скорость, м/с


1


Отсыпка камня в постель из шаланд с открывающимся днищем



3


1,25


5


9,9


2


Наброска массивов и отсыпка камня контейнерами или грейферами с помощью кранов



2


0,75


6


12,4


3


Установка массивов в правильную кладку плавкранами



2


0,75


6


12,4


4


Погрузка сборных элементов на плавучие средства и их разгрузка



3


1,25


6


12,4


5


Свайные работы, выполняемые с помощью плавучих кранов и плавучих копров водоизмещением до 500 т



1


0,25


2


3,3


6


То же, водоизмещением свыше 500 т



2


0,75


4


7,4


7


Монтаж сборных элементов эстакад, уголковых набережных плавкранами



2


0,75


4


7,4


8


Установка оболочек большого диаметра плавкранами



2


0,75


4


7,4


9


Установка в проектное положение массивов-гигантов



2


0,75


4


7,4


10


Укладка бетона в бункерах плавкранами



2


0,75


5


9,9


11


Водолазные работы в зоне прибоя на глубине, м:


















менее 3 м



2


0,75


-


-





более 3 м



3


1,25


-


-


12


Выполнение работ по поз.2, 5, 6, 7, 10 с помощью  морских самоподъемных платформ



4


2


6


12,4


13


Дноуглубительные работы



3


1,25


6


12,4




Таблица 4


Шкала балльности волнения













Баллы


Высота волны, м



Характеристика волнения


Состояние водной поверхности


0


0


Волнение отсутствует



Зеркально гладкая поверхность


1


До 0,25


Слабое


Рябь, появляются небольшие гребни волн



2


0,25...0,75


Умеренное


Небольшие гребни волн начинают опрокидываться, но пена не белая, а стекловидная



3


0,75...1,25


Умеренное


Хорошо заметны небольшие волны; гребни некоторых волн опрокидываются, образуя местами белую клубящуюся пену - "барашки"



4


1,25...2,0


Значительное


Волны принимают хорошо выраженную форму, повсюду образуются барашки



5


2...3,5


Сильное


Появляются гребни большой высоты, ветер начинает срывать пену с гребней волн



6


3,5...6


Сильное


Гребни очерчивают длинные валы ветровых волн; пена, срываемая с гребней ветром, начинает вытягиваться полосами по склонам волн



7


6...8,5


Очень сильное


Длинные полосы пены, срываемой ветром, покрывают склоны волн и, местами сливаясь, достигают их подошв



8


8,5...11


Очень сильное


Пена широкими плотными сливающимися полосами покрывает склоны волн, отчего поверхность становится белой только местами; во впадинах волн видны свободные от пены участки



9


11 и более


Исключительное


Поверхность моря покрыта плотным слоем пены; воздух наполнен водяной пылью и брызгами; видимость значительно уменьшена





Таблица 5


Шкала балльности ветра

















Баллы


Характеристика ветра


Скорость ветра


Описание явлений, сопровождающих ветер








м/с


км/ч





0


Штиль


0...0,5


0...2


Дым поднимается отвесно, листья деревьев неподвижны



1


Тихий ветер


0,6...1,7


2...6


Движения флюгера незаметны; направление ветра определяется без прибора



2


Легкий ветер


1,8...3,3


7...12


Дуновение ветра ощущается кожей лица; листья шелестят; флюгер начинает двигаться



3


Слабый ветер


3,4...5,2


13...18


Листья и тонкие ветки деревьев все время колышутся; ветер развевает легкие флаги



4


Умеренный


5,3...7,4


19...26


Ветер поднимает пыль; тонкие ветки деревьев качаются



5


Свежий


7,5...9,8


27...35


Качаются тонкие стволы деревьев; на воде появляются волны с гребешками



6


Сильный


9,9...12,4


36...44


Качаются толстые ветки деревьев; гудят телефонные провода



7


Крепкий


12,5...15,2


45...54


Качаются стволы деревьев; гнутся большие ветки; при ходьбе против ветра испытывается заметное затруднение



8


Очень крепкий


15,3...18,2


55...65


Ветер ломает тонкие ветки и сухие сучья деревьев, затрудняет движение



9


Шторм


18,3...21,5


66...77


Небольшие разрушения; ветер срывает дымовые трубы и черепицу



10


Сильный шторм


21,6-25,1


78...90


Значительные разрушения; деревья вырываются с корнями



11


Жестокий шторм


25,2…29


91...104


Большие разрушения



12


Ураган


Более 29


Свыше 104



Опустошение






ОРГАНИЗАЦИЯ ВОДОЛАЗНЫХ СПУСКОВ
