1 Общие положения

1.1 Комплекс ТСО является важнейшей составной частью системы охраны (физической защиты) объекта и предназначен для своевременного обнаружения вторжения или попыток несанкционированного доступа нарушителей в здание, помещения и задержки (замедления) их продвижения к цели преступной акции (предметам защиты).

Комплекс ТСО предназначен для своевременного обнаружения и оповещения о несанкционированных действиях нарушителей.

В состав комплекса ТСО входят следующие составные части (подсистемы):

• система охранной сигнализации (СОС),

• система контроля и управления доступом (СКУД),

• система видеоконтроля и наблюдения (СВН),

• система оперативной связи и оповещения (СОСО),

• обеспечивающие системы: система электропитания (СЭП), система охранного освещения (СОО), система магистральных кабельных линий и коммуникаций.


СОС предназначена для обнаружения проникновения (попыток проникновения) нарушителя на охраняемый объект и подачи сигнала тревоги. В состав СОС входят и средства тревожно-вызывной сигнализации.

СКУД предназначена для ограничения и пресечения попыток несанкционированного доступа посторонних лиц и персонала в здание и помещения объекта и представляет собой комплекс организационных и технических мер.

СВН предназначена для наблюдения за обстановкой на территории объекта или в наиболее опасных зонах, а также для визуального подтверждения факта несанкционированного вторжения нарушителя.

Основной составной частью СВН является система охранная телевизионная (СОТ). Кроме того, в СВН могут входить оптические приборы наблюдения.

СОСО предназначена для управления оперативными действиями сил охраны и оповещения персонала при возникновении аварийных и чрезвычайных ситуаций и ликвидации их последствий.

СЭП предназначена для обеспечения бесперебойным электропитанием комплекса ТСО.

1.2 Техническое обслуживание ТСО является одной из главных составляющих в комплексе мероприятий по обеспечению правильной и эффективной эксплуатации комплекса ТСО в системе охраны объекта.

Эксплуатация комплекса ТСО представляет собой совокупность организационных и технических мероприятий, направленных на правильное и эффективное применение комплекса ТСО по назначению, поддержание ТСО в исправном состоянии и постоянной готовности к решению задач охраны объекта.

Техническая эксплуатация ТСО, в общем плане, включает следующие мероприятия:

• ввод в эксплуатацию;

• профессиональный отбор, подготовку и допуск лиц к эксплуатации ТСО;

• планирование технической эксплуатации;

• техническое обслуживание;

• ремонт;

• материально-техническое и метрологическое обеспечение;

• ведение эксплуатационно-технической и учетной документации;

• учет, хранение, транспортировку и консервацию;

• сбор, учет и анализ эксплуатационных данных о надежности и устойчивости работы ТСО;

• контроль и оценку технического состояния, организации эксплуатации и качества функционирования комплекса;

• организацию работ по обеспечению и соблюдению правил и мер безопасности при эксплуатации;

• списание ТСО.


1.3 Техническое обслуживание ТСО представляет собой комплекс организационно-технических мероприятий планово-предупредительного характера по поддержанию ТСО в состоянии, соответствующем требованиям технической документации на ТСО в течение всего срока эксплуатации.

1.4 Высокое качество технического обслуживания комплекса ТСО достигается:

• твердым знанием лицами из состава инженерно-технической службы устройства аппаратуры ТСО, объема и методики проведения регламентных работ и выполнением их в строгом соответствии с требованиями эксплуатационной документации;

• своевременной и качественной разработкой планирующих документов и доведением их до исполнителей;

• своевременным и полным материально-техническим обеспечением работ;

• оперативным проведением внеплановых мероприятий по техническому обслуживанию;

• систематическим анализом причин отказов, неисправностей и неустойчивой работы ТСО и своевременным принятием мер, исключающих их повторение;

• постоянным руководством и систематическим контролем со стороны должностных лиц за подготовкой и качеством выполнения регламентных работ.


2 Общие требования к организации работ по техническому обслуживанию ТСО

2.1 Для обеспечения проведения работ по ТО ТСО и контроля за их эксплуатацией и поддержанием в исправном состоянии, на объекте должна находиться следующая техническая документация:

• утвержденная проектная документация со всеми последующими изменениями, внесенными проектной организацией (акт обследования);

• акт приемки и сдачи комплекса, системы ТСО в эксплуатацию;

• паспорта и другая эксплуатационная документация на оборудование и приборы, входящие в состав системы;

• инструкция по эксплуатации, техническому обслуживанию комплекса ТСО объекта;

• план-график выполнения работ по техническому обслуживанию ТСО;

• журнал учета регламентных работ и контроля технического состояния ТСО на объекте;

• журнал учета работы ТСО.


3 Задачи и порядок проведения технического обслуживания ТСО

3.1 Основными задачами технического обслуживания ТСО являются:

• обеспечение устойчивого функционирования технических средств;

• контроль технического состояния технических средств;

• выявление и устранение неисправностей и причин ложных тревог, уменьшение их количества;

• ликвидация последствий воздействия на технические средства климатических, технологических и иных неблагоприятных условий;

• анализ и обобщение сведений по результатам выполнения работ, разработка мероприятий по совершенствованию форм и методов ТО;

• выявление и устранение нарушений требований безопасной работы специалистов ТСО;

• подготовка ТСО к летней и зимней эксплуатации;

• проверка укомплектованности аппаратуры и пополнение ЗИП;

• ведение технической документации.


3.2 Техническое обслуживание комплекса ТСО включает следующие виды работ:

• плановые регламентные работы;

• внеплановое техническое обслуживание;

• техническое обслуживание при хранении;

• контроль и поверка измерительных приборов.

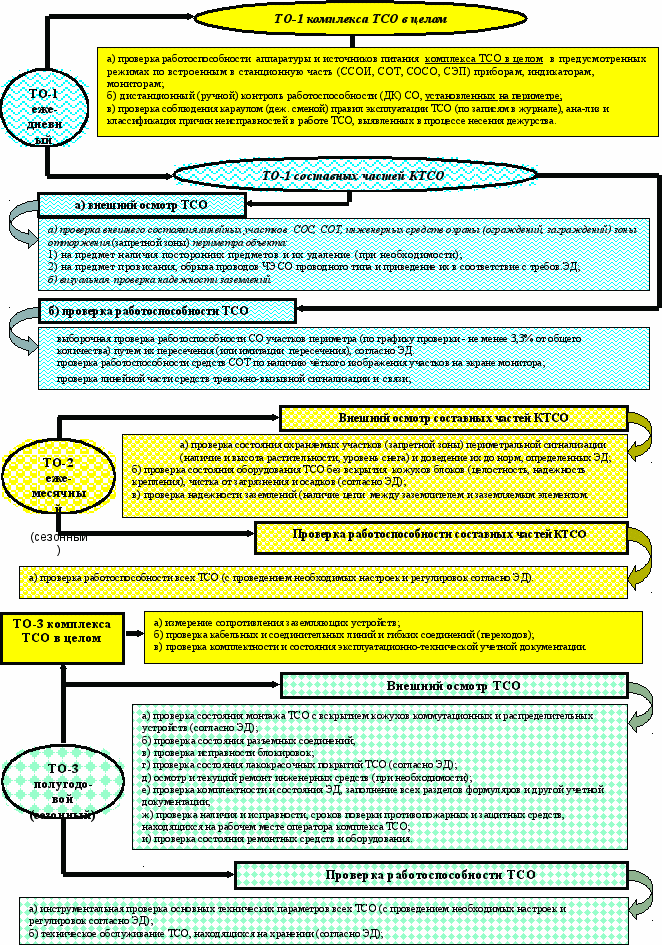

3.3 Плановые регламентные работы по ТО ТСО должны проводиться со следующей периодичностью:

• регламент №1 - ежедневный - ТО–1;

• регламент №2 - ежемесячный - ТО–2;

• регламент №3 - полугодовой (сезонный) - ТО–3.


Примечание – Если в ЭД ТСО предусмотрена периодичность проведения отдельных видов работ по ТО более полугода, то периодичность этих регламентных работ рекомендуется устанавливать в соответствии с ЭД.

3.4 Непосредственно перед выполнением регламентных работ должны проводиться следующие мероприятия:

• постановка задач по обеспечению надежности охраны объекта на время проведения работ;

• проверка, подготовка и расчет по рабочим местам материально-технических средств, необходимых для выполнения работ (измерительные приборы, инструменты, запасные части, приспособления);

• подготовка эксплуатационной документации (технические описания, инструкции по эксплуатации, регламенты, формуляры, протоколы измерений параметров);

• инструктаж по правилам безопасности при выполнении регламентных работ;

• планирование контроля регламентных работ и постановка задач на его проведение;

• подготовка защитных средств и предупредительных плакатов;

• постановка задач на выполнение регламентных работ;

• проверка готовности к выполнению регламентных работ.


3.5 В ходе регламентных работ проводится:

• внешний осмотр ТСО, чистка и устранение механических повреждений;

• проверка и доведение до норм, определенных эксплуатационной документацией, технических параметров ТСО;

• контроль и оценка качества регламентных работ, а также соблюдения правил безопасности при их выполнении;

• проверка и заполнение эксплуатационной документации;

• приемка и оформление результатов работ.


Ответственность за полноту и качество выполнения регламентных работ несут их непосредственные исполнители.

Проверка качества регламентных работ производится начальником подразделения охраны объекта.

3.6 Работы по техническому обслуживанию ТСО в объеме регламента № 1 (ТО 1) проводятся не реже двух раз в сутки дежурным персоналом по технической эксплуатации ТСО (специалистами ТСО), за которыми закреплены ТСО объекта, а в случае их отсутствия в штатной численности, - лицами, непосредственно применяющими их в своей деятельности, - дежурным персоналом (дежурной сменой) подразделения охраны объекта.

В последнем случае допускается совмещать работы по регламенту ТО-1 с работами по техническому осмотру ТСО, выполняемыми при приеме-сдаче дежурства. Все обнаруженные недостатки должны устраняться немедленно.

По окончании работ делается отметка о проведении ТО-1 в постовой ведомости.

3.7 Работы по техническому обслуживанию ТСО в объеме регламента №2 (ежемесячный) – ТО-2 и регламента №3 (полугодовой) - ТО-3 могут проводиться специализированными организациями, имеющими лицензию на данный вид деятельности, на договорной основе.

3.8 По окончании работ в объеме регламентов №2 и №3 делаются соответствующие записи в журнале учета регламентных работ по техническому обслуживанию комплекса ТСО, а после проведения регламента №3, кроме того, – в формулярах на изделия (при их отсутствии в составе изделия - в паспортах).

По окончании регламентных работ должностным лицом, ответственным за эксплуатацию ТСО, проводится:

• оценка полноты и качества и прием выполненных работ;

• проверка работоспособности ТСО и состояния инженерных средств;

• подведение итогов технического обслуживания;

• оформление актов выполненных работ.


При выполнении регламентных работ сторонней организацией оформляется Акт сдачи-приемки выполненных работ.

3.9 Внеплановое техническое обслуживание производится при возникновении неблагоприятных климатических или производственных условий (снежные заносы, гололед, пылевые бури, ливневые дожди, повышенная кислотность, электромагнитный фон, воздействие вибрации и другие), а также при необходимости, вызванной неудовлетворительным состоянием или неустойчивой работой ТСО.

О проведении внеплановых регламентных работ делается запись в журнале учета регламентных работ ТСО.

3.10 Работы по ТО ТСО, проводимые на договорной основе специализированными организациями, должны выполняться в соответствии с действующими руководящими и распорядительными документами.

3.11 Контроль проведения ТО возлагается на должностных лиц объекта. Качество проведения регламентов должно контролироваться начальником подразделения охраны и ответственным за эксплуатацию ТСО объекта.

3.12 Ответственный за эксплуатацию ТСО объекта при организации ТО-2 и ТО-3 обязан:

• участвовать в подготовке договора на организацию ТО ТСО;

• разрабатывать совместно с организацией, осуществляющей ТО ТСО, положение (методику) по проведению ТО ТСО и представлять его на утверждение руководителю объекта;

• вызывать представителей организации, осуществляющей ТО ТСО, для проведения ремонтно-восстановительных работ;

• проводить инструктаж представителей организации, осуществляющей ТО ТСО, по правилам проведения работ при ТО-2 и ТО-3;

• контролировать объем и качество выполнения операций ТО согласно ЭД;

• по завершении работ проверить готовность ТСО к использованию по назначению, обеспечить документальное оформления результатов проведения ТО.


3.13 Ответственность за полноту и качество выполнения регламентных работ несут непосредственные исполнители.

3.14 При проведении технического обслуживания ТСО ЗАПРЕЩАЕТСЯ:

• работать без эксплуатационной документации и удостоверения на право эксплуатации ТСО;

• сокращать объем и изменять технологию выполнения регламентных работ;

• пользоваться неисправными защитными средствами и инструментом, а также измерительными приборами, не прошедшими поверку;

• отключать средства обнаружения и устройства системы управления доступом без необходимого усиления физической защиты охраняемых рубежей, объектов;

• оставлять отключенными технические средства охраны после окончания работ.


3.15 По решению начальника подразделения охраны объекта во время технического обслуживания может производиться поочередное отключение участков СОС периметра с обеспечением надежной охраны соответствующих участков запретной зоны путем установки быстро развертываемых СО или организации дополнительных постов охраны.

4 Меры безопасности при техническом обслуживании ТСО

4.1 Ответственность за организацию и выполнение правил и мер безопасности при техническом обслуживании ТСО возлагается на руководителя объекта и на лицо, ответственное за эксплуатацию ТСО объекта.

4.2 Все работы на технических средствах охраны должны выполняться в строгом соответствии с требованиями действующих документов по правилам и мерам безопасности, а также эксплуатационной документации.

Условия работы, сложность и срочность ее выполнения, а также другие причины не могут служить основанием для нарушения правил и мер безопасности.

4.3 При проведении технического обслуживания ТСО необходимо СТРОГОЕ СОБЛЮДЕНИЕ СЛЕДУЮЩИХ МЕР БЕЗОПАСНОСТИ:

• правил технической эксплуатации и правил техники безопасности при эксплуатации электроустановок – потребителей;

• инструкции по технике безопасности при производстве работ в установках до 1000 В;

• общих правил пожарной безопасности;

• правил работы на высоте более 1,5 м;

• мер безопасности, приведенных в ЭД на конкретные изделия ТСО.


4.4 Запрещается проводить работы с ТСО на линейной части (на периметре) во время грозы.

4.5 Работы, связанные с вскрытием кожухов, крышек электронных блоков должны проводиться при отключенном напряжении электропитания.

4.6 При использовании специальных механизмов и приспособлений к работе с этими приспособлениями и механизмами допускаются лица, прошедшие специальное обучение.

4.7 Корпуса ТСО, имеющие специальные клеммы заземления, с целью обеспечения безопасности персонала от поражения электрическим током и обеспечения устойчивой работы ТСО, должны быть надежно заземлены.

Устройства заземления (зануления) должны выполняться в соответствии с требованиями СНиП 3.05.06-85 и эксплуатационной документации ТСО.

4.8 Основными условиями, обеспечивающими безопасную эксплуатацию и техническое обслуживание ТСО, являются:

• своевременное планирование мероприятий по обеспечению безопасности сотрудников при выполнении всех видов работ;

• организация и проведение обучения сотрудников безопасным методам работы;

• соблюдение установленного порядка допуска сотрудников к самостоятельной работе;

• своевременная проверка знаний и проведение инструктажей сотрудников по технике безопасности;

• воспитание у сотрудников чувства ответственности за выполнение поставленных задач и строгое соблюдение правил техники безопасности;

• оборудование рабочих мест средствами для безопасного выполнения работ и обеспечение сотрудников необходимыми защитными средствами;

• своевременная проверка исправности защитных средств и проведение их испытаний;

• постоянный контроль за выполнением сотрудниками установленных правил и мер безопасности;

• контроль за выполнением правил, обеспечивающих безопасность работ, и разработка мероприятий по предотвращению аварий и случаев травматизма среди сотрудников.


4.9 Обучение сотрудников безопасным методам эксплуатации ТСО проводится в процессе их служебной подготовки, а также методом проведения инструктажей по технике безопасности.

4.10 Со специалистами ТСО и сотрудниками, использующими технические средства охраны на службе, проводятся инструктажи:

• вводный;

• первичный и повторный (периодический) на рабочем месте;

• внеплановый;

• ежедневный, перед началом работ.


4.11 Вводный инструктаж проводится по инструкции, утвержденной руководителем объекта, в целях ознакомления вновь принятых сотрудников с правилами и мерами безопасности, действующими на территории объекта и в местах несения службы, правилами электробезопасности при эксплуатации и ТО ТСО, правилами пожарной безопасности и способами оказания первой помощи.

4.12 Первичный инструктаж сотрудников на рабочем месте проводится:

• при назначении на должность;

• перед началом работ или переводом на участок с иным характером работ;

• при вводе в эксплуатацию новых ТСО.


Первичный инструктаж является основным видом инструктажа. Он проводится руководителем работ индивидуально на рабочем месте по инструкции для данного вида работ. Без первичного инструктажа сотрудники к выполнению работ не допускаются.

4.13 После проведения вводного и первичного инструктажей по технике безопасности и проверки знаний безопасности, методов работы сотруднику присваивается первая квалификационная группа по технике безопасности без отметки в удостоверении на право эксплуатации технических средств охраны.

4.14 Повторный (периодический) инструктаж сотрудников проводится один раз в квартал с целью закрепления полученных знаний по правилам и мерам безопасности, а также проверки усвоения навыков.

4.15 Внеплановый инструктаж проводится должностными лицами при изменениях в инструкциях и эксплуатационной документации, по требованию инструктирующих и проверяющих лиц, а также в случаях нарушения сотрудниками правил и мер безопасности или перерыва в исполнении своих служебных обязанностей свыше одного месяца.

4.16 Ежедневный инструктаж сотрудников проводится руководителем работ и имеет цель:

• напомнить основные правила и приемы безопасного выполнения работ и охарактеризовать наиболее опасные операции при использовании, обслуживании и ремонте ТСО;

• определить порядок использования защитных средств и действий в аварийных ситуациях.


4.17 Все виды инструктажей (кроме ежедневного) перед началом работ записываются в «Журнал инструктажа и проверки знаний правил техники безопасности».

4.18 Специалисты ТСО, командированные на объект для проведения регламентных работ, ремонта, установки или монтажа ТСО, допускаются к работам только при наличии удостоверения на право эксплуатации ТСО.


5 Планирование технического обслуживания комплекса ТСО

5.1 Планирование технического обслуживания комплекса ТСО должно осуществляться ответственным за эксплуатацию ТСО во взаимодействии с руководителем объекта. Работы по ТО должны включаться в общий план технической эксплуатации ТСО.

5.2 Основными планирующими документами по техническому обслуживанию ТСО должны быть:

• план–график выполнения регламентных работ по техническому обслуживанию ТСО объекта на год, который включает в себя мероприятия в объеме регламентов № 2 и № 3 с указанием сроков их выполнения;

• план–заявка на материально–техническое снабжение комплекса ТСО на очередной год.


6  Содержание регламентов технического обслуживания


6.1 Регламент № 1

6.1.1 Регламент № 1 (ТО-1) должен проводиться не реже двух раз в сутки и предусматривать выполнение следующих основных работ:

• проверку установленных режимов функционирования, работоспособности оборудования ТСО по встроенным в станционную часть (ССОИ, СОТ, СОСО, СЭП) приборам, индикаторам, мониторам;


• проверку соблюдения дежурной сменой правил эксплуатации, проведения контрольного осмотра ТСО (по записям в журнале);

• анализ и классификацию причин неисправностей в работе ТСО, выявленных дежурной сменой в процессе несения дежурства;

• дистанционный (ручной) контроль работоспособности СО, установленных на периметре;

• проверку работоспособности средств СОТ по наличию четкого изображения контролируемых участков на экране видеомонитора;

• проверку состояния источников питания, крепежных устройств, устранение выявленных недостатков;

• внешний осмотр и чистка (при необходимости) аппаратуры без вскрытия кожухов блоков;

• проверку внешнего состояния линейных участков СОС, СОТ;

• проверку внешнего состояния чувствительных элементов (ЧЭ) СО проводного типа на предмет провисания или обрыва проводов и приведение их в соответствие с требованиями ЭД;

• визуальную проверку надежности (целостности) цепи заземления;

• проверку внешнего состояния (целостности) линейной части средств тревожно-вызывной сигнализации и связи;

• выборочную проверку периметровых СО на срабатывание (по графику проверки);

• проверку наличия и исправности противопожарных и защитных средств, имеющихся на рабочем месте оператора пульта управления комплексом ТСО;

• проверку состояния ремонтных средств и оборудования.


Более подробно конкретные виды работ по ТО-1 и их трудоемкость в человеко-часах приведены в технологических картах соответствующих ТСО, согласно руководящего документа ОАО "АК "Транснефть" РД-13.310.00-КТН-028-08.

6.1.2 В случае проведения ТО-1 дежурной сменой, основные работы проводятся, как правило, дежурным оператором пульта управления комплексом ТСО объекта. Его основные обязанности по техническому обслуживанию и эксплуатации комплекса ТСО приводятся ниже.

Дежурный постовой - оператор пульта управления комплексом ТСО отвечает за прием и регистрацию поступающих сигналов от технических средств охраны и своевременный доклад начальнику подразделения охраны объекта, которому он подчиняется, о тревожных ситуациях на объекте.

При заступлении на дежурство оператор пульта управления комплексом ТСО ОБЯЗАН:

1. принять по описи служебную документацию и оборудование караульного помещения;

2. сверить записи о количестве срабатываний средств обнаружения в «Журнале учета работы ТСО» с показаниями счетчиков ССОИ (или таблицы в компьютере);

3. проверить работоспособность аппаратуры станционной части комплекса ТСО согласно 6.1.1;

4. с одним из охранников, сдающих смену, пройти по периметру объекта и выполнить работы по ТО-1 линейной части ТСО, согласно 6.1.1;

5. произвести запись в разделе II «Журнала учета работы ТСО» и доложить начальнику подразделения охраны объекта о приеме поста.


Во время несения службы оператор пульта управления комплексом ТСО обязан:

• следить за поступающими сигналами от ТСО, немедленно докладывать о срабатываниях ТСО начальнику подразделения охраны объекта и регистрировать их в «Журнале учета работы ТСО» объекта;

• немедленно докладывать начальнику подразделения охраны объекта о возникших неисправностях в аппаратуре ТСО.


6.2 Регламент № 2

6.2.1 Регламент № 2 (ТО-2) технического обслуживания ТСО должен проводиться ежемесячно.

Основной целью регламента № 2 является проверка работоспособности аппаратуры и источников питания с проведением необходимых настроек и регулировок в соответствии с ЭД ТСО.

6.2.2 Регламент № 2 должен предусматривать выполнение следующих основных работ:

• проверку состояния охраняемых участков (запретной зоны) периметральной сигнализации (наличие и высота растительности, уровень снега) и доведение их до норм, определенных ЭД;

• проверку состояния оборудования ТСО без вскрытия кожухов блоков (целостность, надежность крепления), чистка от загрязнения и осадков (согласно ЭД);

• проверку надежности заземлений (наличие цепи между заземлителем и заземляемым элементом);

• проверку работоспособности всех ТСО (с проведением необходимых настроек и регулировок согласно ЭД);

• устранение выявленных недостатков и проведение настроек согласно ЭД.


Более подробно конкретные виды работ по ТО-2 и их трудоемкость приведены в технологических картах соответствующих ТСО, согласно руководящего документа ОАО "АК "Транснефть" РД-13.310.00-КТН-028-08.


6.3 Регламент № 3

6.3.1 Регламент № 3 - сезонное (полугодовое) техническое обслуживание (ТО-3) ТСО должен проводиться с периодичностью 6 месяцев и предусматривать выполнение следующих основных работ:

• инструментальную проверку основных технических параметров ТСО, предусмотренных ЭД, и доведение их до норм;

• техническое обслуживание ТСО, находящихся на хранении;

• измерение сопротивление заземления;

• проверку технического состояния и обслуживание резервных источников питания;

• перевод ТСО на зимний (летний) период эксплуатации (при наличии требований в ЭД) и проведение других дополнительных операций, предусмотренных ЭД, выполнение которых требует разборки отдельных узлов, замены деталей, отработавших установленный для них ресурс или не соответствующих установленным параметрам;

• проверку укомплектованности аппаратуры и пополнение ЗИПа;

• заполнение ЭД и учетно-технической документации.


6.3.2 При подготовке ТСО к эксплуатации в очередном сезонном периоде особое внимание должно обращаться на исправность основного ограждения, особенно его цокольной части и подземного усиления, противотаранных заграждений, а также средств обнаружения.

6.3.3 В планировании и выполнении мероприятий по сезонному обслуживанию ТСО рекомендуется предусматривать три основных этапа: подготовительный, практический и подведение итогов по результатам выполнения регламентных работ.

В зависимости от сезона и климатических условий региона, этапы регламентных работ рекомендуется проводить в следующие сроки:

1. подготовительный: январь – март (август – сентябрь);

2. практический: март - май, (сентябрь - ноябрь);

3. подведение итогов по результатам выполнения регламентных работ рекомендуется проводить сразу же после их завершения.


6.3.4 Регламентные работы по восстановлению лакокрасочных покрытий ТСО, рекомендуется проводить в теплое время при температуре воздуха не менее 18°С.

Более подробно конкретные виды работ по ТО-3 приведены в технологических картах соответствующих ТСО, согласно руководящего документа ОАО "АК "Транснефть"
РД-13.310.00-КТН-028-08.

На рисунке 6.1 в графической форме представлены виды и периодичность регламентных работ по ТО комплекса ТСО.



Рисунок 6.1 – Виды и состав работ регламентов технического обслуживания ТСО





7 Техническое обслуживание ТСО при хранении

7.1 Технические средства охраны перед закладкой на хранение и в процессе хранения подвергаются техническому обслуживанию в объеме регламента № 3.

7.2 При длительном хранении законсервированных ТСО их техническое обслуживание осуществляется при проведении плановых, а также внеплановых переконсерваций.

7.3 При переконсервации ТСО проводятся следующие виды работ:

• расконсервация;

• техническое обслуживание в объеме регламента № 3;

• проверка средств измерений на точность показаний;

• консервация;

• документальное оформление переконсервации.


8 Метрологическое обеспечение технического обслуживания ТСО

8.1. Метрологическое обеспечение технического обслуживания ТСО осуществляется в соответствии с законодательством Российской Федерации, нормативными правовыми актами Госстандарта России, отраслевыми нормативными документами и включает:

• поверку средств измерений, на которые распространяется сфера государственного метрологического контроля и надзора;

• калибровку средств измерений, на которые не распространяется сфера государственного метрологического контроля и надзора;

• ремонт средств измерений;

• контроль состояния и использования средств измерений, соблюдения метрологических стандартов, норм и правил.


8.2. Организация эксплуатации средств измерений, их техническое обслуживание, организация поверки, ремонта, хранения и списания осуществляется в соответствии с РЭ 78.36.001-99.

8.3. Средства измерений, применяемые для наблюдения параметров ТСО без оценки их значений с нормированной точностью, допускается относить к индикаторным средствам измерений и не подвергать поверке.

8.4. Для проведения организационно-технических мероприятий по метрологическому обеспечению ТО и технической эксплуатации ТСО назначается ответственный за метрологическое обеспечение.

8.5. Ответственный за метрологическое обеспечение сотрудник осуществляет:

• учет средств измерений, находящихся на балансе;

• контроль технического состояния средств измерений.


8.6. Ответственный за метрологическое обеспечение обязан изымать из применения неисправные, не поверенные и используемые не по назначению средства измерения.

8.7. Ответственный за метрологическое обеспечение ведет «Журнал учета средств измерений».


9 Техническая документация по техническому обслуживанию ТСО

9.1 Основными формами учетной документации являются:

• журнал учета регламентных работ и контроля технического состояния ТСО на объекте;

• журнал учета средств измерения;

• журнал учета работ ТСО караула объекта;

• протоколы измерений электрических параметров ТСО, в том числе измерения сопротивления защитного заземления.


Протоколы измерений должны оформляться в процессе выполнения регламентных работ. Протоколы хранятся до очередных измерений параметров, после чего уничтожаются в установленном порядке.

9.2 В журнале учета регламентных работ записываются результаты выполнения регламентов № 2 и № 3, обнаруженные недостатки и замечания при приеме выполненных работ и проверке технического состояния должностными лицами, а также отметки об их устранении.

9.3 Использованные журналы учетной документации после тщательного анализа имеющихся в них записей и переноса необходимых сведений в формуляры хранятся в течение 2-х лет, после чего подлежат уничтожению в установленном порядке. В таком же порядке подлежат уничтожению использованные магнитные носители устройств автоматизированных систем сбора и обработки информации.

9.4 Стирание записей на магнитных носителях (дисках) звукозаписывающей аппаратуры, входящей в состав таких систем, осуществляется после тщательного анализа хранящейся

на них информации через полгода.


Согласовано:


Директор филиала

ОАО «Гипротрубопровод» - «Омскгипротрубопровод» А.В. Горохов


Начальник специальной части

филиала ОАО «Гипротрубопровод»- «Омскгипротрубопровод» П.В. Гусар


Приложение № 3

к документации № 296-ГТП/РЭН (услуги)-12.2011 о размещении заказа


Перечень оборудования

комплекса аппаратуры ТСО, передаваемого на техническое обслуживание

№ п/п	Наименование, состав оборудования	Единица измере-ния	Коли- чество
I	Система охранной сигнализации (СОС)
	Рабочая станция комнаты охраны (АРМ1) ПО - Оперативная задача «Орион Про»	компл.	1
	Рабочая станция бюро пропусков (АРМ2) ПО - Администратор базы данных «Орион Про», Сервер «Орион Про», Учет рабочего времени «Орион Про», Монитор «Орион Про»	компл.	1
	Пульт контроля и управления С2000-М	компл.	1
	Преобразователь интерфейсов С2000-ПИ	компл.	1
	Контроллер двухпроводной линии связи С2000-КДЛ	компл.	6
	Блок сигнально-пусковой С2000-СП1	компл.	8
	Блок индикации С2000-БИ	компл.	3
	Клавиатура С2000-К	компл.	3
	Блок защиты коммутационный	шт.	1
	Блок разветвительно-изолирующий БРИЗ -01	шт.	28
	Извещатель оптико-электронный адресный С2000-ИК	компл.	63
	Извещатель поверхностный звуковой адресный С2000-CТ	компл.	35
	Извещатель магнитоконтактный адресный С2000-СМК	компл.	86
	Извещатель магнитоконтактный адресный для стальных дверей С2000-СМК Эстет	компл.	60
	Кнопка тревожная адресная С2000-КТ	компл.	8
	Источник питания резервированный СКАТ 1200	компл.	3
	Аккумуляторная батарея герметичная АКБ-17 А/ч	шт.	2
	Прибор приемно-контрольный "ПРИТОК А-053"	компл.	1
	Извещатель охранный ручной ИО 201-1	компл.	1
	Принтер HP LJ P1005	компл.	1
	Источник бесперебойного питания на 1,5 кВА	компл.	1
	Извещатель охранный ручной ИО 201-1	компл.	1
II	Система охранная телевизионная (СОТ)
	Шкаф коммуникационный 19" 32U ШТК-М-33.6.6	компл.	1
	Телекамера наружная стационарная, черно-белая	компл.	12
	Телевизионная камера внутренняя , цветная	компл.	14
	Резервированный источник питания СКАТ 1200	шт	4
	Устройство цифр.записи на 16 камер	компл.	2
	Коммутатор	компл.	1
	Квадратор	компл.	1
	Монитор TFT	шт	4
	Источник бесперебойного питания 3 кВА APC Smart-UPS 3000VA	шт	1
	Источник бесперебойного питания 1,5 кВА APC Smart-UPS 1500VA	шт	1
	Инфракрасный прожектор	шт	1
	Резервированный источник питания СКАТ 2400	шт	1
	Устройство защиты линий УЗЛ-7,5/10 кА исп.02	шт	9
III	Система контроля и управления доступом (СКУД)
	Пульт контроля и управления C2000-М	шт.	1
	Принтер для печати на пластиковых картах	шт.	1
	Контроллер доступа С2000-2	шт.	24
	Считыватель бесконтактный Proxy-3A	шт.	31
	Турникет-трипод электромеханический	компл.	2
	Резервированный источник питания 12 В, 3 А, 17 А/ч	шт.	11
	Электромагнитный замок	шт.	23
	Извещатель охранный точечный магнитоконтактный ИО 102-5	шт.	23
	Кнопка выхода НО-02	шт.	19
	Преграждающие планки «Антипаника»	шт.	2
	Доводчик двери	шт.	23
	Устройство сбора проксимити карт	шт.	1
	Видеодомофон	компл.	1
	Вызывная панель	шт.	2
	Шлагбаум автоматический дорожный	компл.	1
