ТЕМА 1.7. Метрологические характеристики средств измерений.


Важнейшей характеристикой средств измерений, отличающей средства измерений от других технических средств, является его метрологическая характеристика.


К основным метрологическим характеристикам относятся:

• предел измерений;

• цена деления;

• погрешность средства измерений;

• входное сопротивление

• выходное сопротивление;

• вариация показаний;

• динамические характеристики;

• чувствительность;

• класс точности.

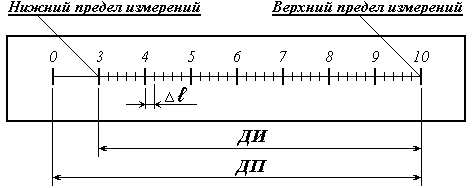

Диапазон показаниЙ – область значения шкалы, ограниченная конечным (наибольшим) и начальным (наименьшим) значениями физической величины, указанными на шкале.


Диапазон измерений – область значений измеряемой величины, для которой нормирована погрешность измерений.






Диапазон измерений и диапазон показаний могут не совпадать.


Делением шкалы называется промежуток l между соседними отметками шкалы. Цена деления – разность значений величины соответствующих двум соседним отметкам шкалы


Шкалы бывают равномерными и неравномерными.


В многопредельных приборах, где одна и та же шкала используется на разных пределах измерения, показание прибора равно отсчету, умноженному на цену деления для соответствующего предела измерения.


Погрешность средства измерения – количественно выражает отклонение номинального значения физической величины, воспроизводимой или измеряемой данным средством измерений, от истинного значения.


Входное сопротивление определяет реакцию входного сигнала на показание средства измерения к источнику входного сигнала с фиксированным выходным сопротивлением.


Выходное сопротивление преобразователя или меры определяет реакцию ее выходного сигнала на подключение к выходу фиксированной нагрузки.


Вариация показаний прибора – наибольшая разность показаний прибора при одном и том же значении измеряемой величины, но при возрастающих или убывающих показаниях. В стрелочных приборах она определяется при плавном подходе стрелки к отметке шкалы при движении один раз от начальной отметки и второй раз от конечной отметки шкалы. (Вариация показаний в стрелочных приборах возникает из-за трения подвижной части в опорах).


Динамические характеристики средств измерений определяют его инерционные свойства и представляют собой зависимость информативного параметра выходного сигнала от меняющихся во времени параметров входного сигнала.

Динамические свойства средств измерений характеризуются быстродействием, т.е. скоростью и временем измерения (временем установления показаний).


Скорость измерения (преобразования) – время, прошедшее с момента начала измерения (преобразования) до получения результата с нормированной погрешностью.


Чувствительностью измерительного прибора называется отношение изменения величины на выходе к вызывающему его изменению измеряемой величины на входе.


Класс точности – это обобщенная характеристика прибора, определяемая пределами допускаемых основных и дополнительных погрешностей.
