KОМПЬЮТЕРНЫЙ БЛОК УПРАВЛЕНИЯ 255/760

МОДЕЛЬ HFS ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ФИЛЬТР ДЛЯ УМЯГЧЕНИЯ ВОДЫ

SF


1. НАЗНАЧЕНИЕ


Жесткая вода содержит слишком большое количество ионов кальция и магния. При использовании жесткой воды образуются отложения - именуемые “накипью”, – которые могут сократить срок службы и эффективность устройств водопроводной системы. Жесткая вода также снижает эффективность моющих средств. Кроме того, потребители могут заметить неприятный налет, например, на раковине и посуде, или почувствовать, что их волосы становятся тусклыми и вялыми.


Установки типа «SF» предназначены для умягчения воды в системах бытового и производственного водоснабжения. Удаление избыточного содержания ионов кальция осуществляется путем прохождения исходной воды через слой ионообменной смолы. Регенерация смолы производится раствором поваренной соли высокой чистоты в автоматическом режиме.


2. КОМПЛЕКТ ФИЛЬТРА

Стандартный комплект:

• Баллон с ионообменной смолой, коллектором и автоматическим блоком управления.

• Бак для соли

• Инструкция по эксплуатации.


Дополнительное оборудование:

- Противоконденсатный кожух

- Стерилизатор смолы


3. УСЛОВИЯ ПРИМЕНЕНИЯ


Необходимые требования к исходной воде:

механические примеси - отсутствуют суммарное содержание общего железа и марганца - до 0,3 мг/л сероводород - отсутствует	окисляемость - 6,0 мг.-эк./л общая жесткость - до 15 мг-экв/л температура воды - от 3 до 30 0С
Технические требования:
давление на входе - 3 атм. напряжение эл. сети - 220 V / 50 Гц	влажность воздуха - не более 70 % температура в помещении - 2 - 40 0С наличие канализационного стока

4. ПРИНЦИПЫ РАБОТЫ


Принцип работы установок «SF» основан на традиционном методе обмена ионов. Регенерация фильтра осуществляется путем обработки его раствором поваренной соли. Данный раствор приготавливается в баке солерастворителя. Все стадии регенерации происходят автоматически.

Процесс регенерации состоит из пяти циклов:

1. Обратная промывка

2. Обработка смолы солевым раствором

3. Медленная промывка

4. Прямоточная промывка

5. Заполнение солевого бака водой


Весь процесс работы установок происходит без участия человека, при помощи автоматического блока управления. Программирование блока управления осуществляется исходя из конкретных условий эксплуатации и анализа воды.


ЛУЧШАЯ РАЗРАБОТКА

• Система с четкими функциями независимо от давления воды. Нет поршней и диафрагм, требующих минимального давления воды во время процесса.

• Пятицикловый процесс предусматривает очистку воды в низком потоке, обратную промывку в высоком потоке, медленную и быструю промывку и наполнение соляного бака.

• Операционная система всегда соблюдает последовательность всех фаз процесса. После регенерации всегда наступает фаза очистки воды.


• Во время регенерации возможен автоматический байпас воды.


Установка должна соответствовать конкретным условиям.

Перед установкой внимательно осмотрите прибор на наличие крепежа и повреждений при перевозке.

Монтаж должен проходить в точном соответствии с инструкциями.


5. РАЗМЕЩЕНИЕ ФИЛЬТРОВ


Оборудование устанавливается в помещении с плюсовой температурой и обеспечивающим свободный доступ к установке. Монтаж установки производится непосредственно на входе воды в здание.

Рекомендуется установить фильтр грубой очистки для удаления из воды механических примесей непосредственно перед комбинированной системой.

Следует предусмотреть установку поливочного крана до системы водоподготовки.

Канализационный сток должен находится на расстоянии от оборудования не более чем 6 метров. В случае удаления канализации более чем на 6 метров, необходимо применять дренажные шланги большого диаметра.

Шланг перелива из бака солерастворителя, проводится отдельной линией и не может быть смонтирован совместно с дренажным шлангом установки умягчения.


6
Кран В1

Кран В2


Кран В3

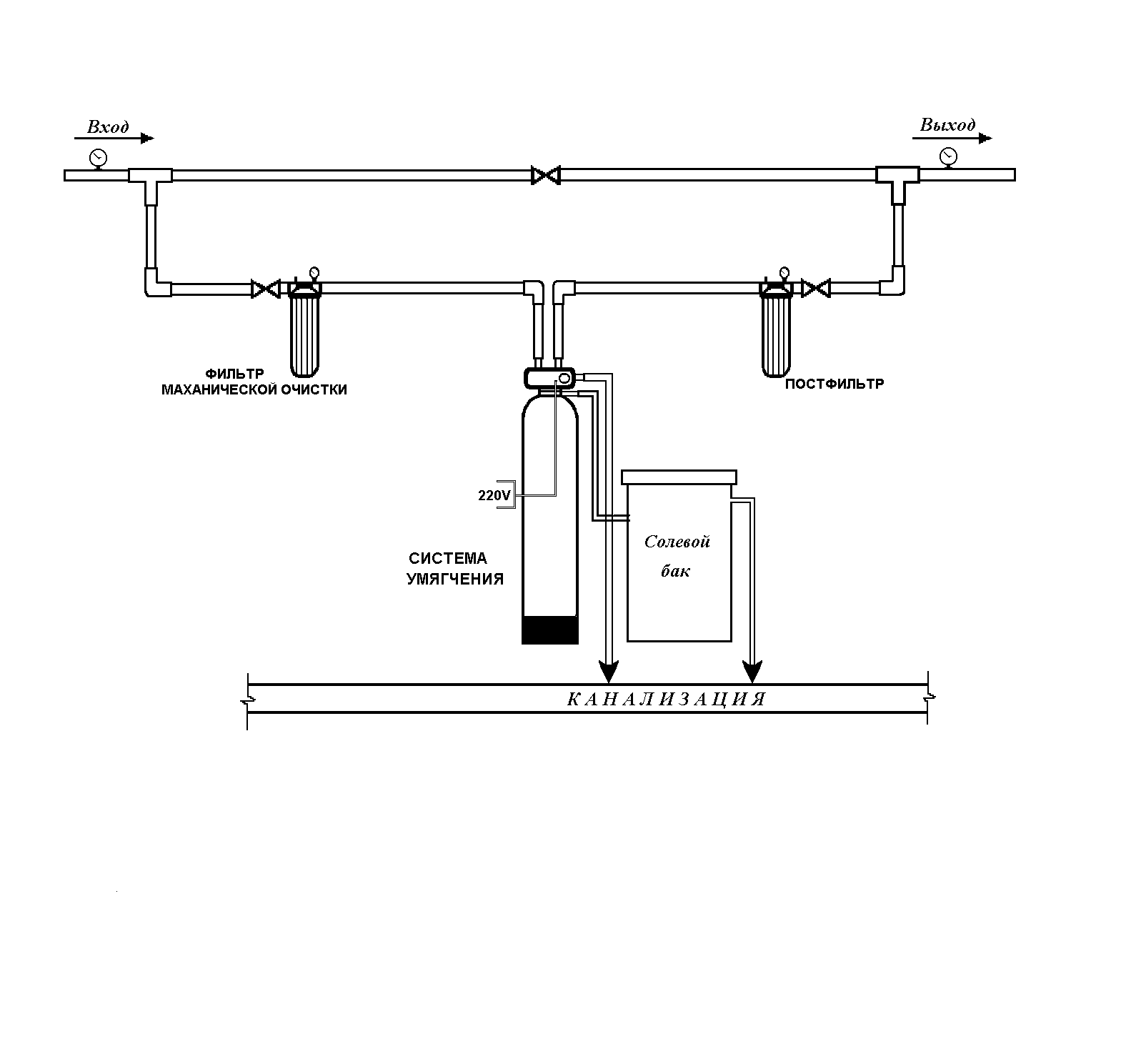

. СХЕМА ПОДКЛЮЧЕНЯ К ВОДОПРОВОДУ

Р

ис.1


ВЫБОР МЕСТА УСТАНОВКИ

При выборе места для размещения системы водоочистки должны быть соблюдены следующие рекомендации:

• Разместите установку по возможности ближе к дренажу.

• Если требуется дополнительное оборудование, то для него нужно предусмотреть адекватное пространство.

• Соляной бак должен быть размещен так, чтобы быть доступным для добавления соли.

• Не размещайте установку в местах, где температура воздуха ниже 1 ⁰С или выше 49 ⁰С.

• Не размещайте установку вблизи кислот или кислотосодержащих паров.

• Не подвергайте установку воздействию нефтепродуктов.


ПРИСОЕДИНЕНИЕ К ДРЕНАЖНОЙ СИСТЕМЕ


Идеально расположенная установка находится выше и не далее чем в 6,1 м от дренажной системы. Для этого позади контрольного клапана, через переходник (фитинг) присоединяется соответствующая 1,3 см пластиковая трубка, выходящая в дренаж.

Если установка расположена далее, чем в 6,1 метрах от дренажной системы, используйте 1,9 см. трубку длиной 12,2 м. Итак, Вам понадобиться фитинг- переходник для присоединения 1,9 см. трубки, входящей в 1,3 см. дренажную систему.

Если дренажную линию нужно поднять, то это можно сделать до 1,8 м., сток не должен превышать 4,6 м, давление в баллоне не менее 280 Кпа. Можно дополнительно поднимать каждые 61 см на дополнительные 70 кРа,

Если после поднятия дренажная трубка не достает до дренажной системы внизу, примените 18 сантиметровый хомут (скобу) на ее конце, так чтобы дно хомута было на одном уровне с дренажной системой

Внимание! Никогда не присоединяйте дренажную линию установки непосредственно к нижнему дренажу (системе), канализации или сифону, без применения обратного клапана.

ПРИМЕЧАНИЕ: здесь отражены условия стандартной практики. Конкретные условия могут потребовать изменений этих требований.


ПОДКЛЮЧЕНИЕ РЕАГЕНТНОГО БАКА

Для подключения реагентного бака нужно соединить имеющейся солевой трубкой 3/8” солезаборную трубку реагентного бака и уголок стакана солевого клапана на блоке управления.


солевая трубка 3/8”

штуцер перелива




шахта солевого клапана

солезаборная

трубка с сеткой



ПРИСОЕДИНЕНИЕ К ЛИНИИ ОТВОДА (предупреждения) переполнения бака для соли.

В случае несработки системы водоочистки линия отвода переполнения направит поток в дренажную систему. Выполните следующие действия для присоединения линии отвода к баку для соли:

1. Найдите отверстие для фитинга на баке для соли.

2. Вставьте фитинг и затяните его пластиковой гайкой и прокладкой

3. Присоедините 1,3 см. трубку и выводите в дренаж.


ПРИМЕЧАНИЕ: не поднимайте линию отвода более чем на 7,6 см над фитингом. Не соединяйте линию непосредственно с нu:жнuм дренажем. оставляйте воздушный зазор между трубкой и нижним дренажем, либо ставьте обратный клапан.


7. ПОГРАММИРОВАНИЕ БЛОКА УПРАВЛЕНИЯ

Инициализация включения

Вс Пн Вт Ср Чт Пт Сб Время и день Время и день регенерации Соль Производительность Жесткость Err 3

Включение (распределительный вал переходит в позицию СЕРВИС.) При начальном включении питания распределительный вал необходимо повернуть в позицию СЕРВИС. Распределительному валу может потребоваться 1-2 минуты, чтобы вернуться в позицию СЕРВИС. Err 3 будет отображаться на экране, пока распределительный вал не вернется в позицию СЕРВИС. Если истекает более чем 2 минуты, проверьте, что двигатель поворачивает распределительный вал. Если он не поворачивается, смотри диагностической раздел в Инструкции по установке и Руководстве по обслуживанию..

Инструкции последовательных команд для старта

Вс Пн Вт Ср Чт Пт Сб Дни

Время и день Время и день регенерации Соль Емкость Жесткость

__ __ __ .

Вс Пн Вт Ср Чт Пт Сб Дни

Время и день Время и день регенерации Соль Емкость Жесткость

◄ ◄ ◄ 50

Шаг 1: Программирование объема смолы

Объем смолы – в кубических футах или литрах.

• Используйте кнопки ВВЕРХ и ВНИЗ, чтобы выбрать объем смолы.

• Выберите близкий объем к фактическому размеру вашей системы.

• Для выбора операции фильтра с 3-мя циклами нажимайте кнопку ВНИЗ до тех пор, пока на экране не будет отображен "F".

• Нажмите кнопку ВВОД, чтобы зафиксировать тип фильтра, который Вы выбрали.

• Если запрограммирован неправильный параметр, смотри раздел "Сброс управления" ниже.


Шаг 2: Программирование времени и дня


Вс Пн Вт Ср Чт Пт Сб Дни

Время и день Емкость Жесткость

◄ 12:00

• Пока 12:00 мигает, установите точное время дня.

• Используйте кнопки ВВЕРХ И ВНИЗ, чтобы выбрать правильное время дня.

• Время ПОСЛЕ ПОЛУДНЯ указано PM, ДО ПОЛУДНЯ – АМ - не указано.

• Нажмите кнопку ВВОД, чтобы зафиксировать правильное время дня и перейти к следующему параметру.


Шаг 3: Установка дня недели

Вс Пн Вт Ср Чт Пт Сб Дни

Время и день Время и день регенерации Соль Емкость Жесткость

◄ ▲ ▲ ▲ ▲ ▲ ▲ ▲

• Установите день недели.

• Нажмите кнопку ВВОД (■), чтобы стрелка высветилась под Вс.

• Используйте кнопки ВВЕРХ И ВНИЗ, чтобы перемещать стрелку, пока она не будет под правильным днем недели.

• Нажмите кнопку ВВОД (■), чтобы зафиксировать день недели и перейти к следующему параметру.


Шаг 4: Установка времени регенерации

Вс Пн Вт Ср Чт Пт Сб Дни

Время и день Время и день регенерации Соль Емкость Жесткость

◄ 2:00

• Установите время регенерации

• 2:00 ночи - время регенерации по умолчанию. Для того, чтобы принять это время, нажмите кнопку ВНИЗ для перехода к шагу 5.

• Для изменения времени регенерации, нажмите кнопку ВВОД(■) – высвечивается 2:00.

• Используйте кнопки ВВЕРХ И ВНИЗ, чтобы продвигаться для выбора желаемого времени регенерации.

• Нажмите кнопку ВВОД(■) , чтобы зафиксировать время и перейти к следующему параметру.


Шаг 5: Установка игнорирования календаря


Вс Пн Вт Ср Чт Пт Сб Дни

Время и день Время и день регенерации Соль Емкость Жесткость

▲ 0

• Установите количество дней для календарного аннулирования требуемого контроля.

• "0" дней – это календарное аннулирование по умолчанию.

• Дни могут быть скорректированы от ½ (0,5) до 99 дней

• Чтобы внести изменения, нажмите кнопку ВВОД(■), чтобы замигало "0"

• Используйте кнопки ВВЕРХ И ВНИЗ, чтобы выбрать желаемые дни.

• Нажмите кнопку ВВОД(■), чтобы зафиксировать частоту регенерации и перейти к следующему циклу.


Шаг 6: Установка количества соли (количества регенеранта)

Вс Пн Вт Ср Чт Пт Сб Дни

Время и день Время и день регенерации Соль Емкость Жесткость

◄ S

Стандартная величина засаливания

• Установите желаемый объем соли.

• По умолчанию устанавливается "S" – для стандартной величины засаливания


Вс Пн Вт Ср Чт Пт Сб Дни

Время и день Время и день регенерации Соль Емкость Жесткость

◄ H

Высокая величина засаливания

• 3 величины засаливания (удельный расход соли на регенерацию смолы) характерны для контроллеров 740 и 760

  • "S" - Стандартная величина засаливания - 9 Ibs/куб фут смолы (120 г/литр смолы)

  • "Н" – Высокая величина засаливания ~ 15 Ibs/куб фут смолы (200 г/литр смолы)

  • "L"- Низкая величина засаливания - 3 Ibs/куб фут смолы (40 г/литр смолы)


Вс Пн Вт Ср Чт Пт Сб Дни

Время и день Время и день регенерации Соль Емкость Жесткость

◄ L

Низкая величина засаливания

• Низкая величина засаливания является "очень эффективным режимом

• Чтобы изменить величину засаливания, нажмите кнопку ВВОД(■) и используйте кнопки ВВЕРХ И ВНИЗ для поиска желаемой установки (величины)

• Нажмите кнопку ВВОД(■), чтобы зафиксировать установку параметра и перейти к следующему


Шаг 7: Оценка производительности


Вс Пн Вт Ср Чт Пт Сб Дни

Время и день Время и день регенерации Соль Емкость Жесткость

25 кг ◄

• Емкость системы отображается в основном в килограммах удаленной жесткости до того, как регенерация будет необходима.

• Величина зависит от объема загруженной в систему смолы и количества соли, затрачиваемой на регенерацию.

• Отображаемая производительность является только предложенной величиной - как рекомендованная изготовителями смолы. Обычно изменение этого параметра не требуется.

• Для изменения емкости на 760 контроллере, нажмите кнопку ВВОД(■), чтобы высветилась емкость по умолчанию. Используйте кнопки ВВЕРХ И ВНИЗ для приращения показателя до желаемой величины.

• Нажмите кнопку ВВОД(■), чтобы зафиксировать значение параметра и перейти к установке следующего.


Шаг 8: Ввод параметра жесткости

• Введите жесткость исходной воды установки.

• Жесткость по умолчанию - 10 гран (ppm). Для перевода мг-экв./л в мг/л умножьте значение жесткости на 50. (Пример: 1 мг-экв./л = 50 мг/л).

• Для изменения жесткости нажмите кнопку ВВОД(■), чтобы высветился параметр жесткости по умолчанию. Используйте кнопки ВВЕРХ И ВНИЗ для выбора правильного показателя жесткости.

• Нажмите кнопку ВВОД(■), чтобы зафиксировать введенное значение жесткости.

• Контроллер вернется в нормальный рабочий режим.


Начальное системное программирование теперь завершено. Контроллер вернется в нормальный рабочий режим.


Для запуска ручной регенерации:


Вс Пн Вт Ср Чт Пт Сб Дни

Время и день Время и день регенерации Соль Емкость Жесткость

☼ С I

Символ (значок) регенерации Индикатор цикла

• Нажмите кнопку РЕГЕН один раз для задержанной регенерации

  • Система регенерируется в следующее установленное время регенерации (2:00).

  • На дисплее замигает значок регенерации.

• Нажмите кнопку РЕГЕН и удерживайте в течение 5 секунд, чтобы запустить немедленную ручную регенерацию. Значок регенерации будет твердо (устойчиво) отображен на дисплее.

• После того, как немедленная регенерация началась, нажмите кнопку РЕГЕН снова, чтобы ввести вторую ручную регенерацию. Символ X2 будет отображен, показывая, что вторая регенерация - в очереди.


В течение регенерации:

• C# отображает номер цикла.

• Оставшееся суммарное время регенерации отображено на экране.

• Нажмите и удерживайте кнопку ВВОД(■), чтобы наблюдать оставшееся время текущего цикла регенерации.


Продвижение вперед циклов регенерации:

• Нажмите и удерживайте кнопку ВВОД(■) – показывается время текущего цикла.

• Одновременно нажмите ВВОД (■) и кнопку ВВЕРХ, чтобы продвинуть цикл

  • hourglass (стакан часов) отобразится на дисплее когда кулачок продвинется.

  • Когда кулачок достигает следующего цикла, "C2" будет отображено на дисплее.

• Нажмите ВВОД (■) и кнопку ВВЕРХ последовательно, чтобы продвигаться через каждый цикл.

• Удерживайте кнопки ВВОД (■) и кнопку ВВЕРХ в течение 5 секунд, чтобы изчез РЕГЕН.

  • Hourglass (стакан часов) высветится как только будет отменен

  • Кулачковый вал передвинется в исходное положение – это может занять 1-2 минуты.

  •


Циклы регенерации:

• C0 - очистка воды – нормальный режим блока управления

• С1 - обратная промывка

• C2 - засаливание реагента / медленная промывка

• C3 - медленная промывка

• C4 - пауза

• C5 - цикл 1 - быстрая промывка

• C6 - цикл 2 – обратная промывка

• C7 - цикл 2 - быстрая промывка

• C8 - пополнение солевого бака


Вс Пн Вт Ср Чт Пт Сб Дни

Время и день Время и день регенерации Соль Регенерация Емкость Жесткость

1.00 н0

Переустановка контроллера

Как восстановить управление

• Одновременно нажмите и удерживайте в течение 5 секунд кнопки ВВОД(■) и ВНИЗ.

• Отобразится н0. А также отобразится установленный для системы объем смолы. Если отобразилась другая историческая величина объема чем н0, используйте стрелку вверх, чтобы перемещаться над отображенной н0.

• Для того, чтобы переустановить управление, нажмите и удерживайте кнопку ВВОД(■) в течение 5 секунд.

• Управление будет восстановлено в незапрограммированном состоянии.

• Перейдите в раздел "Начальной Установки" этого листа, чтобы перепрограммировать управление.


ПРЕДУПРЕЖДЕНИЕ: Переустановка управления удалит всю информацию, загруженную в памяти. Это заставит Вас полностью перепрограммировать управление полностью от начального режима включения.


Программирование контроллеров 700 серии – I уровень.


Программирование первого уровня включает параметры, которые являются видимыми и доступны для программирования конечным пользователем. Параметры первого уровня описаны в руководстве для конечного пользователя.

Эти параметры включают:

• Время дня

• День недели


При просмотре параметров – будет отображаться статус данного параметра. Статус параметра – доступен или нет для редактирования. Если при просмотре параметра высвечивается символ «Замка», то параметр не доступен для редактирования. Статус параметров первого уровня можно изменить во втором уровне.

Параметры первого уровня, которые недоступны для редактирования, не могут быть изменены при просмотре их в первом уровне.

Параметры могут быть изменены, только при отсутствии символа «Замок». Для входа в режим корректировки параметра необходимо нажать кнопку (■) в то время, когда доступный параметр отображен на дисплее. Когда изменения внесены, снова нажмите кнопку (■), чтобы запомнить новое значение и прейти к следующему параметру.

Если параметр заблокирован, нажмите кнопку (■) контроллер перейдет к следующему параметру.

Нажатие любой из кнопок (▼) или (▲) закрывает меню программирования и переводит контроллер в рабочий режим.

Одновременное нажатие кнопок (▼) и (■) в течение пяти секунд покажет запрограммированный объем смолы.


ОБРАТИТЕ ВНИМАНИЕ: Если в течении 30 секунд не нажимать ни на одну из кнопок, то контроллер перейдет к нормальному режиму.


Второй уровень программирования контроллеров 740/760





ПРЕДУПРЕЖДЕНИЕ: Параметры, введенные во II уровне программирования могут значительно повлиять на работу системы в целом.


ОБРАТИТЕ ВНИМАНИЕ: Если 760 контроллер запрограммирован на регенерацию по времени, то параметр Р 8 (жесткость воды) не используется.


Программирование II уровня включает в себя следующие параметры:

P 1 = Время дня

P 2 = День недели

P 3 = Время регенерации

P 4 = Число дней между регенерациями

P 5 = День недели регенерации (только для 740 контроллера)

P 6 = Количество реагента на одну регенерацию

P 7 = Грязеемкость фильтрующего материала

P 8 = Жесткость воды (только для 760 контроллера)

P 9 = Единицы измерения

P 10 = 12-и часовая или 24-ех часовая индикация времени дня

«Замок» = Вкл\выкл по каждому параметру нажатием кнопки РЕГЕНЕРАЦИЯ.


Вход на II Уровень программирования:

Для входа в режим программирования Уровня II, нажмите одновременно и удержите в нажатом положении кнопки (▼) и (▲) в течение пяти секунд. Первое отображенное значение будет – значение P1.

Нажимая кнопки (▼) или (▲) можно просмотреть параметры второго уровня программирования.

Для возвращение контроллера в положение «Очистка воды» нажмите одновременно кнопки (▼) и (▲) в течении пяти секунд. Контроллер также возвратится в положение «Очистка воды», если в течении тридцати секунд не нажимать ни на одну из кнопок.

Для изменения значения выбранного параметра нажмите кнопку (■). Выбранный параметр начнет мигать, указывая, на то, что параметр можно изменять. Для сохранения измененного параметра нажмите кнопку (■). Контроллер сохранит в памяти новое значение и перейдет к следующему параметру программирования.


ОБРАТИТЕ ВНИМАНИЕ: После того, как кнопка (■) нажата при программировании параметра «P10», контроллер перейдет к нормально-запрограммированному состоянию (режим очистки воды). На дисплее будет показано текущее время дня.


Запуск системы в эксплуатацию


После того, как Вы выполнили предыдущие шаги программирования, Вам необходимо установить систему в работу. Строго соблюдайте последовательность приведенных ниже действий, поскольку они отличаются от действий, связанных с запуском предыдущих моделей клапанов “Autotrol”.


ОБРАТИТЕ ВНИМАНИЕ: Клапан управления может быть запущен, даже если напряжение еще не подключено к контроллеру. Клапан должен быть подсоединен к водопроводу. Двигатель можно отсоединить от клапана и вал можно провернуть вручную против часовой стрелки. Это позволит заполнить корпус фильтра и позволит проверить забор реагента и пополнение реагентного бака.


1. Снять верхнюю крышку клапана (если крышка установлена в настоящее время). Это позволит Вам наблюдать за движением вала, и в каком положении он находится в настоящее время.

2. Закройте краны на байпасной линии и линии чистой воды.

3. Нажмите и держите кнопку РЕГЕНЕРАЦИЯ на контроллере в течение 5 секунд. Начнется ручная регенерация. На дисплее контроллера высветится – «С1», символ регенерации и «песочные часы», это означает, что двигатель поворачивает вал в положение цикла C1 (Обратная промывка). На контроллере высветится полное время регенерации. Если Вы нажмете и удержите кнопку (■), контроллер укажет время до окончания текущего цикла.


4. Заполните корпус фильтра водой.

A. В то время как контроллер находится в цикле C1 (Обратная промывка), медленно откройте кран подачи воды на клапан приблизительно 1/4 открытого положения.


ПРЕДУПРЕЖДЕНИЕ: Если открыть кран подачи воды слишком быстро или слишком много(более чем на ¼), фильтрующая загрузка может быть вымыта из корпуса в клапан или в канализацию. При открывании крана на 1/4, Вы должны слышать, как воздух медленно выходит из фильтра в дренаж.


B. Когда весь воздух будет удален из корпуса фильтра (вода начнет течь в дренаж полной струей), откройте кран подачи воды на клапан полностью. Это позволит полностью очистить фильтрующую загрузку от воздуха.

C. Оставьте фильтр работать в таком режиме, до момента пока в дренаж не польется чистая вода. Это отмоет фильтрующую загрузку от мелких частиц и пыли.

D. Закройте подачу воды на фильтр и подождите приблизительно пять минут. Это даст возможность оставшемуся воздуху выйти из корпуса.

5. Заполните регенерационный бак водой (начальное заполнение регенерационного бака).

A. Вручную залейте в регенерационный бак воду, приблизительно 4 галлона (15 литров).


Если на дне реагентного бака есть солевая решетка, долейте воду, до уровня выше решетки приблизительно на 1 дюйм (25 мм).


ОБРАТИТЕ ВНИМАНИЕ: Рекомендуется не засыпать реагент в емкость пока клапан управления не будет введен в действие полностью. Без реагента легче проследить движение воды через корпус фильтра и регенерационный бак. А также реагент не попадет в трубопровод чистой воды.


6. Установка контроллера в положение «С8» (пополнение реагентного бака) и установка контроллера в работу (цикл «С0»).


A. Медленно откройте кран подачи воды на фильтр (до полного открытия). Старайтесь избегать резкого открытия крана, поскольку это приведет к вымыванию загрузки из корпуса фильтра.

B. Установите контроллер в положение цикла регенерации «С8» (пополнение реагентного бака). Для продвижения от цикла «C1» к циклу «С8», нажмите кнопки (■) и (▲) для отмены текущего и перехода на следующий цикл. Проделайте данные действия на каждом цикле, пока Вы не достигните цикла «C8» (Заполнение регенерационного бака).

О БРАТИТЕ ВНИМАНИЕ: Поскольку Вы последовательно переходите от цикла к циклу будет иметь место небольшая задержка, прежде, чем Вы сможете перейти к следующему циклу. Изображение «песочных часов» будет высвечиваться, в то время как вал проворачивается к следующему циклу регенерации. Программная пауза может иметь место на цикле «C4» (Система пауза). Этот цикл позволяет уравнять давление на каждой стороне дисков клапанов перед следующим циклом. Символ «Песочные часы» не будет отображен на дисплее, это означает, что система делает запрограммированную паузу в режиме регенерации.


C. По достижении цикла «С8» входной диск подачи воды на реагентную линию полностью открывается, контроллер направит воду по реагентной линии в регенерационный бак. Подождите, пока все воздушные пузыри не выйдут из трубопровода реагентной линии.

D. Следите за тем, чтобы вода не поступала в бак более чем 1-2 минуты. Иначе бак может переполниться.

E. После то как воздух будет полностью удален из реагентной линии, нажмите кнопки (■) и (▲) одновременно, чтобы перейти к циклу «С0» (Очистка воды).

7. Проверка работы реагентной линии.


A. От цикла «С0» (Очистка воды) перейдите к циклу «С2» (Подача реагентного раствора) программы регенерации. Нажмите кнопку ручной регенерации и удержите её в нажатом положении примерно пять секунд. Контроллер начнет ручную регенерацию, вал провернется к циклу «С1» (Обратная промывка). Нажмите одновременно кнопки (■) и (▲), чтобы перейти к циклу «C2» (Подача реагентного раствора).

B. Вовремя цикла регенерации «С2» проверьте, чтобы уровень воды в реагентном баке уменьшался. Уровень воды должен уменьшаться достаточно медленно.

C. Наблюдайте за уровнем воды в регенерационном баке на протяжении не менее 3-х минут. Если уровень в регенерационном баке не уменьшается, см. инструкцию по сборке – «Возможные неисправности».


8. Если водный уровень в регенерационном баке уменьшается, то можно перейти к режиму «Очистки воды» (С0). Для продвижения к циклу «C0», нажмите кнопки (■) и (▲) для отмены текущего цикла и перехода на следующий цикл. Проделайте данные действия на каждом цикле, пока Вы не достигните цикла «C0» (Очистка воды).


9. Для завершения установки системы в нормальный режим работы фильтра откройте кран после фильтра. Сливайте воду после фильтра до тех пор, пока из крана чистой воды не польётся чистая вода.


УСТРАНЕНИЕ ВОЗМОЖНЫХ НЕИСПРАВНОСТЕЙ

ПРОБЛЕМА	ВОЗМОЖНАЯ ПРИЧИНА	МЕРЫ УСТРАНЕНИЯ
1. Блок управления не промывает автоматически	А) Не подключено электричество. В) Дефекты в моторе таймера	А) Присоединить электропитание. В) Заменить мотор.
2. Блок управления промывает в неправильное время.	А) Неправильно выставлено время.	А) Выставите время согласно инструкции.
3. Утечка воды в дренаж после промывки.	А) Клапаны не перекрываются из-за попадания под них инородного материала.	А) Удалите инородный материал.
4. Грязная вода	А) Открыт кран В3. Б) Водоразбор во время регенерации фильтра. В) Неправильные установки параметров регенерации (слишком редко).	А) Перекройте кран. Б) Проверьте выставленное на блоке управления время. Не пользуйтесь водой во время регенерации. В) Проверьте настройку циклов регенерации.
5. Переполнение бака солерастворителя	А) Клапаны не перекрываются из-за попадания под них инородного материала Б). Утечка воздуха в линии подачи солевого раствора.	А) Удалите инородный материал. Б) Проверить все соединения в линии подачи раствора.
