где Ёя — нормированная минимально допустимая освещенность, лк, которая определяется нормативом (см. СНиП 23-05—95); 8 — площадь освещаемого помещения, м , г — коэффициент не­равномерности освещения, который зависит от типа ламп (для дамп накаливания и дуговых ртутных ламп — 1Д5, для люми­несцентных ламп — 1,1); Л — коэффициент запаса, учитываю­щий запыление светильников и снижение светоотдачи в про­цессе эксплуатации, зависящий от вида технологического про­цесса, выполняемого в помещении, и рекомендуемый в нормативах СНиП 23-05—95 (обычно 1с = 1,3...1,8); аг. — число светильников в помещении; р — коэффициент затенения, ко­торый вводится в расчет только при наличии крупногабарит­ного оборудования, затеняющего пространство; т| — коэффи­циент использования светового потока ламп, учитывающий до­лю общего светового потока, приходящегося на расчетную плоскость, и зависящий от типа светильника, коэффициента отражения потолка гп и стен гс, высоты подвеса светильников, размеров помещения, определяемых индексом I помещения, который определяется по формуле:



где А и В — длина и ширина помещения; Яс — высота подвеса светильников над рабочей поверхностью.

Коэффициент использования светового потока ламп т) оп­ределяют по таблицам, приводимым в СНиП 23-05—95 в зави­симости от типа светильника, гп, гс и Индекса I Некоторые зна­чения т] приведены в табл. 2.

По полученному в результате расчета по приведенной выше формуле световому потоку Фл по ГОСТ 2239—79* и ГОСТ 6825—91 выбирают ближайшую стандартную лампу и опреде­ляют ее необходимую мощность. Световые и электрические па­раметры некоторых наиболее широко используемых ламп при­ведены в табл. 3 и 4. Умножив электрическую мощность лампы

Таблица 3 Световой поток ламп накаливания общего назначения

Мощ­ность, Вт	Тип лампы	Световой поток, лм	Мощ­ность, Вт	Тип лампы	Световой поток, лм
---. 15	В	105	150	Г	2000
•25	В	220	150	Б	2100
40	Б	400	200	Г	2800
40	БК	460	200	Б	2920
60	Б	715	300	Г	4600
60	БК	790	500	Г	8300
100	Б	1350	750	Г	13100
100,	БК	1450	1000	Г	18600

Таблица 4

Световой поток наиболее распространенных люминесцентных ламп напряжением 220 В

Тин	Световой поток, лм, при мощности, Вт
лампы	15	20	30	40	65 .	80
ЩЩ,	• 500 "'	820	1450	2100	3050	3560
лд*	540	920	1640	2340	3575	4070
ЛХБ	6К	9-35	1720	2600	382№	4440
ЛБ	760	1180	зги»	3000	4550	5220

на количество светильников Мс, можно определить электриче­скую мощность всего освещения помещения.

При выборе типа лампы допускается отклонение от расчет­ного светового потока лампы Фл до —10 % и +20 %. Если такую лампу не удалось подобрать, выбирают другую схему располо­жения светильников, их тип и повторяют расчет.

Расчет освещения от светильников с люминесцентными лампами целесообразно выполнять, предварительно задавшись типом, электрической мощностью и величиной светового по­тока ламп. С использованием этих данных необходимое число светильников определяют по формуле:



где Л'р — число принятых рядов светильников.

Для поверочного расчета общего локализованного и ком­бинированного освещения, освещения наклонных и верти­кальных поверхностей и для проверки расчета равномерного общего освещения горизонтальных поверхностей, когда отра­женным световым потоком можно пренебречь, применяют точечный метод.

В основу точечного метода положена формула (расчетная схема изображена на рис. 19):



где /4 — сила света в направлении от источника света к расчет­ной точке А рабочей поверхности, кд (определяется по свето­техническим характеристикам источника света и светильника); Н— высота светильника над рабочей поверхностью, м; у — угол между нормалью к рабочей поверхности и направлением све­тового потока от источника.

При необходимости расчета освещенности в точке, созда­ваемой несколькими светильниками, подсчитывают освещен­ность от каждого из них, а затем полученные значения скла­дывают. Должно выполняться условие Ен < Е.

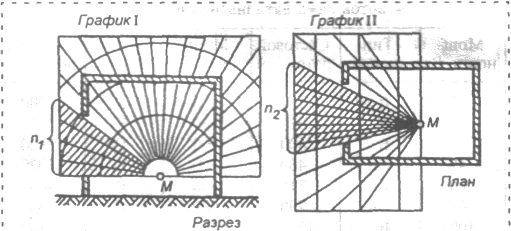

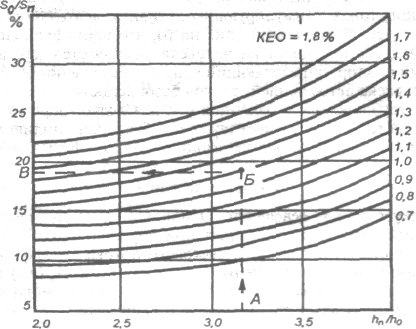

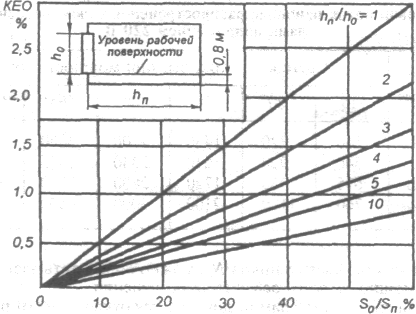

Естественное освещение. Целью расчета естественного ос­вещения является аналитическое определение значения КЕО. Это необходимо для правильной расстановки оборудования,



Рис. 19. Схема расчета освещения точечным методом









Освещение квартир

> -П -: ° - " .<г -.;

В квартирах широко используются системы как общего, так и комбинированного освещения. Система общего освещения применяется для малых помещений с кратковременным пре-быванием. в них человека и работами, не требующими высокой точности исполнения (проходов, коридоров, кладовых и т. д.). п-Системой общего освещения экономически нецелесооб­разно создавать уровни освещенности, обеспечивающие ком­фортное выполнение напряженных зрительных работ. Для это­го используется комбинированное освещение. Дополнительное освещение рабочих поверхностей и отдельных объектов созда­ется осветительным прибором местного освещения, устанавли­ваемым в непосредственной близости от рабочей поверхности.

Для освещения квартир наиболее рациональным является принцип зонального освещения, который основывается на ис­пользовании общего, комбинированного и местного освеще­ния отдельных участков в квартире. Кроме основного назначе­ния, освещение в квартире несет эстетическую и декоративную нагрузку.

Освещение должно обеспечивать уровень-«освещенности, соответствующий сложности выполняемых зрительных работ, исключение из поля зрения наиболее ярких частей осветитель­ных приборов и незащищенных источников света, вызываю­щих ощущение дискомфорта. В табл. 6 приведены уровни ос­вещенности в квартире.

В кабинете, домашней мастерской, в которых человек мо­жет выполнять зрительные работы различного разряда более точно минимальные значения требуемой освещенности можно определить по нормативным требованиям.

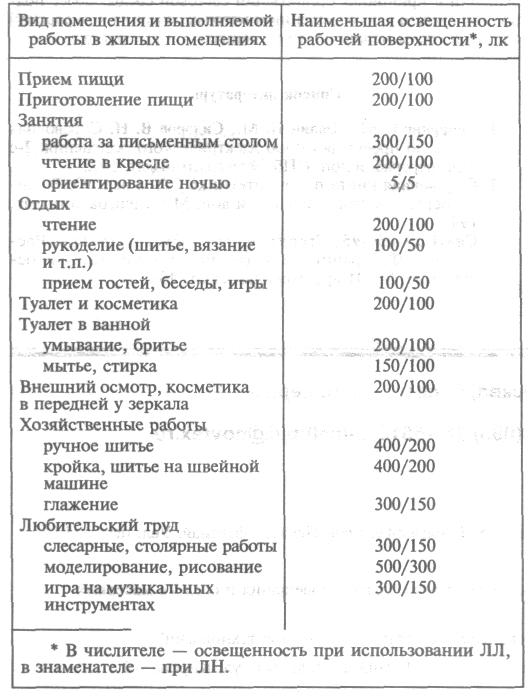

Таблица 6

Рекомендуемые уровни наименьшей освещенности для различных зон и видов работы в квартире



Обычные лампы накаливания (ЛН) являются наиболее ши­роко применяемыми источниками света в жилых помещениях. При необходимости создания высокого уровня освещения в со­четании с бережливым расходом электроэнергии могут приме­няться люминесцентные лампы (ЛЛ). Применение люминес­центных источников света в быту все более расширяется. Лю­минесцентные лампы наиболее целесообразно применять для освещения кухонь, ванных, прихожих, а также в комнатах с преобладанием холодных тонов в отделке интерьера, особенно в районах с жарким климатом. Их рекомендуется применять для организации местного освещения на рабочих местах, так как ЛЛ дают меньшее тепловое излучение, лучшую цветопере­дачу и при той же электрической мощности значительно более высокий уровень освещенности.

Удачное соединение утилитарных, психологических и эсте­тических задач освещения — залог успеха в создании комфорт­ной окружающей обстановки, обеспечивающей хорошее само­чувствие человека, высокую работоспособность и полноцен­ный отдых.

Ниже приведем некоторые примеры организации рацио­нального освещения в квартире.

Чаще всего освещение прихожей осуществляется одним на­стенным или потолочным осветительным прибором с высотой подвеса не менее 3 м. Жестких светотехнических требований к осветительным устройствам прихожей не предъявляется, так как помещение рассчитано на кратковременное пребывание людей.

Общая комната квартиры обычно освещается одним общим светильником в середине помещения и дополнительными ос­ветительными устройствами для освещения каждой функцио­нальной зоны комнаты. Желательно, чтобы люстра общего ос­вещения имела возможность подключения различного количе­ства ламп (2 и 5; 3 и 6). При включении всех ламп создаваемая освещенность должна стимулировать активную деятельность; при выключении части ламп снижение освещенности должно обеспечивать создание обстановки интимности, спокойствия и овдыха.

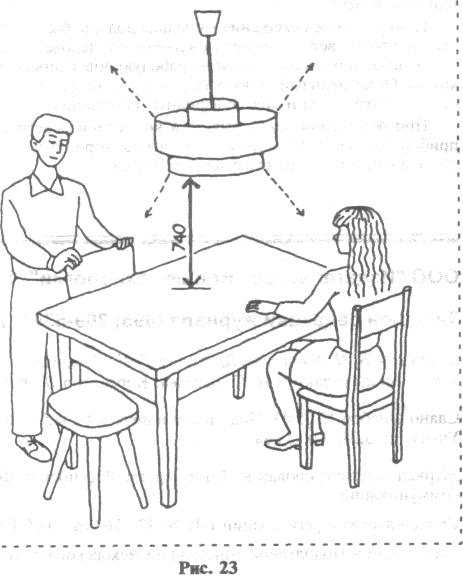

Можно рекомендовать такой прием освещения,, как объе­динение функций общего освещения комнаты и обеденной зо­ны, показанный на рис. 23. Для этого нужно использовать ос­ветительное устройство с перемещаемой оптической частью.





Такое решение обеспечит общее освещение комнаты и ком­фортные зрительные условия за столом во время приема пищи или выполнения работ, требующих значительного зрительного напряжения — кройки, шитья, черчения и т. д. Осветительный прибор в зависимости от требуемого уровня освещения подни­мают или опускают.

~ "Функциональное назначение зоны отдыха и семейного об­щения общей комнаты очень разнообразно — от сна и про­смотра телепередач до длительного чтения и тонкого рукоде­лия. Освещение этой зоны нужно делать комбинированным с использованием либо большой настольной лампы, либо на­польного осветителя —торшера. Желательно применять осве­тительный прибор со светорегулятором, позволяющим изме­нять освещенность в зависимости от вида выполняемой работы или при отдыхе.

Прикроватное освещение в спальне должно быть выполне­но так, чтобы светом мог пользоваться один человек. Световой поток должен быть направлен на рабочую поверхность (газету, книгу). Осветительный прибор закрепляется на высоте 1,2...1,3 м от пола. Возможны и другие варианты освещения.

При освещении зоны туалета и косметики осветительный прибор должен располагаться так, чтобы хорошо освещалось лицо, а сам прибор не отражался в зеркале.

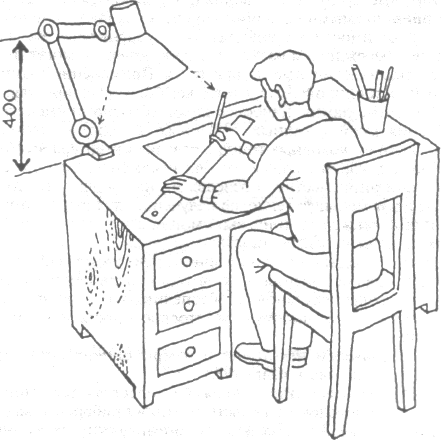

Особенно важна правильная организация освещения на ра­бочем месте. Уровни освещенности рабочей поверхности, при­веденные в табл. 6, рассчитаны на нормальное зрение. При не­достатках зрения уровни освещенности могут быть повышены в 1,5—2 раза. Организация освещения рабочего места показана на рис. 24.

При организации освещения рабочего места нужно следо­вать следующим рекомендациям:

осветительный прибор должен располагаться так, чтобы
свет, отраженный от поверхности, не попадал в глаза рабо­
тающего;

работать следует при включенном общем освещении; рез­
кие тени от интерьера помещения и человека не должны
попадать на рабочую поверхность;

• поверхность стола должна быть матовой; пониженный кон -
- • 1раст между фоном и объектом можно компенсировать уве­
личением освещенности.:

Особенно серьезное внимание должно быть уделено освеще­нию рабочего места пользователя компьютера, ибо работа за мо-нитором — это очень напряженная и вредная зрительная работа.

При организации освещения в квартире очень важно со­блюдать цветовое соответствие всех элементов, образующих "цветовую гамму".


Заключение

Таким образом, правильная организация освещения на производстве и в быту — залог здоровья, высокой производи­тельности труда, комфортного эмоционального и психологиче­ского состояния человека. Правильная организация освещения предусматривает не только соблюдение нормативных требова­ний по уровню освещенности и ряду других показателей, но и учет ряда качественных показателей — световой насыщенно­сти, равномерности и однородности освещения, тенеобразова-ния, цветовой гаммы световой среды и т. д. Рассмотренные во­просы дают лишь самые основные и общие представления об ос­вещении и принципах организации световой среды. Более под­робные сведения об освещении и методах создание комфортной световой среды можно найти в специальной литературе.

Список литературы

Кнорринг Г, М., Феди Р.ЛМ., Сидоров В. Н. Справочная
книга по щюекгированшо электрического освещения. 2-е
изд., йерер&б. и доп. СПБ: Энергоатомвдиат, 1992;

Справочная книга по снетотехйнйе / Под ред. К>;;Б. Ай
зенберга. 2-е изд., перераб. и доп, М.: Энергоатомиздат,
1995.

СииП Д3-в$—95. Строительна*) нормы и. .правила Рос­
сийской Федерации. Естественное и искусственное ос
вещение. М.: Информрекламиздат, 1995. .
