МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ПУТЕЙ СООБЩЕНИЯ (МИИТ)

Кафедра: «Управление и информатика в технических системах»


КУРСОВАЯ РАБОТА

по САУ

на тему:


«Реализация алгоритмов решения задач при проектировании Сау с использованием объектно-ориентированного языка программирования С++»


Выполнила: Селеутина В.Г.

Студент группы: АУИ-311

Проверила: Сидоренко В.Г.


Москва, 2009 г.


1.Назначение программы.

Данная программа предназначена для исследования функции. В состав исследования входит задавание параметров функций, построения графика функции, вывод таблицы значений функции, решение задачи поиска минимума.

Исследуемая функция.

Характеристика «вход-выход» магнитного усилителя (МУ) – зависимость тока в рабочей обмотке от тока в обмотке управления :

,

где – коэффициент.
  1. Математическое описание способа решения задачи.

Метод одномерной оптимизации

Метод равномерного поиска


1. Задать допустимую погрешность вычислений точки экстремума .

2. Определить число итераций (циклов вычисления):

.

3. Вычислить значения независимой переменной в пробных точках:

.

4. Найти значения целевой функции в пробных точках .

5. Определить минимальное значение целевой функции путем сравнения значений функции в пробных точках


3.Блок-схема алгоритма:

















































_



+








4. Текст программы.

// MainFrm.cpp : implementation of the CMainFrame class

//


#include "stdafx.h"

#include "FuncTest2.h"


#include "MainFrm.h"

#include "FuncParamDlg.h"

#include "ChartParamsDlg.h"

#include "SelectViewTypeDlg.h"


#ifdef _DEBUG

#define new DEBUG_NEW

#endif


// CMainFrame


IMPLEMENT_DYNAMIC(CMainFrame, CMDIFrameWnd)


BEGIN_MESSAGE_MAP(CMainFrame, CMDIFrameWnd)

ON_WM_CREATE()

ON_COMMAND(ID_FUNCTION_PARAMS, &CMainFrame::OnFunctionParams)

ON_COMMAND(ID_FUNCTION_VIEW, &CMainFrame::OnFunctionView)

ON_COMMAND(ID_FUNCTION_FINDMIN, &CMainFrame::OnFunctionFindmin)

ON_COMMAND(ID_FUNCTION_CHARTPARAMS, &CMainFrame::OnFunctionChartparams)

ON_COMMAND(ID_FUNCTION_PARAMETERSOFFUNCTION, &CMainFrame::OnFunctionParams)

ON_COMMAND(ID_FUNCTION_CHARTPARAMS32777, &CMainFrame::OnFunctionChartparams)

ON_COMMAND(ID_FUNCTION_VIEW32778, &CMainFrame::OnFunctionView)

ON_COMMAND(ID_FUNCTION_FINDMIN32779, &CMainFrame::OnFunctionFindmin)

END_MESSAGE_MAP()


static UINT indicators[] =

{

ID_SEPARATOR, // status line indicator

ID_INDICATOR_CAPS,

ID_INDICATOR_NUM,

ID_INDICATOR_SCRL,

};


// CMainFrame construction/destruction


CMainFrame::CMainFrame()

{

// TODO: add member initialization code here

}


CMainFrame::~CMainFrame()

{

}


int CMainFrame::OnCreate(LPCREATESTRUCT lpCreateStruct)

{

if (CMDIFrameWnd::OnCreate(lpCreateStruct) == -1)

return -1;

if (!m_wndToolBar.CreateEx(this, TBSTYLE_FLAT, WS_CHILD | WS_VISIBLE | CBRS_TOP

| CBRS_GRIPPER | CBRS_TOOLTIPS | CBRS_FLYBY | CBRS_SIZE_DYNAMIC) ||

!m_wndToolBar.LoadToolBar(IDR_MAINFRAME))

{

TRACE0("Failed to create toolbar\n");

return -1; // fail to create

}


if (!m_wndStatusBar.Create(this) ||

!m_wndStatusBar.SetIndicators(indicators,

sizeof(indicators)/sizeof(UINT)))

{

TRACE0("Failed to create status bar\n");

return -1; // fail to create

}


// TODO: Delete these three lines if you don't want the toolbar to be dockable

m_wndToolBar.EnableDocking(CBRS_ALIGN_ANY);

EnableDocking(CBRS_ALIGN_ANY);

DockControlBar(&m_wndToolBar);

m_theApp=(CFuncTest2App*)AfxGetApp( );


return 0;

}


BOOL CMainFrame::PreCreateWindow(CREATESTRUCT& cs)

{

if( !CMDIFrameWnd::PreCreateWindow(cs) )

return FALSE;

// TODO: Modify the Window class or styles here by modifying

// the CREATESTRUCT cs


return TRUE;

}


// CMainFrame diagnostics


#ifdef _DEBUG

void CMainFrame::AssertValid() const

{

CMDIFrameWnd::AssertValid();

}


void CMainFrame::Dump(CDumpContext& dc) const

{

CMDIFrameWnd::Dump(dc);

}


#endif //_DEBUG


// CMainFrame message handlers


void CMainFrame::OnFunctionParams()

{

CFuncParamDlg Dlg;

Dlg.SetParams(m_theApp->m_FuncParams);

int res = Dlg.DoModal();

if(IDOK ==res)

{

m_theApp->m_FuncParams = Dlg.GetParams();

CMDIChildWnd* pChild = MDIGetActive();

if(pChild)

{

pChild->Invalidate();

}

}

}


void CMainFrame::OnFunctionView()

{

CSelectViewTypeDlg Dlg;

Dlg.SetViewType(m_theApp->m_Display);

int res = Dlg.DoModal();

if(IDOK ==res)

{

m_theApp->m_Display = Dlg.GetViewType();

GetTopWindow()->Invalidate();

CMDIChildWnd* pChild = MDIGetActive();

if(pChild)

{

pChild->Invalidate();

}

}

}


void CMainFrame::OnFunctionFindmin()

{

m_theApp->FindMin();

GetTopWindow()->Invalidate();

CMDIChildWnd* pChild = MDIGetActive();

if(pChild)

{

pChild->Invalidate();

}

}

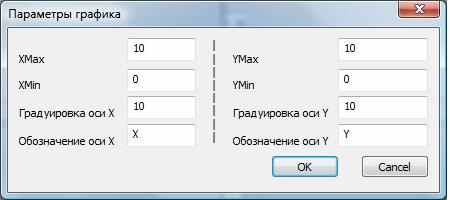

void CMainFrame::OnFunctionChartparams()

{

CChartParamsDlg Dlg;

Dlg.SetSettings(m_theApp->m_ChartSettings);

int res = Dlg.DoModal();

if(IDOK == res)

{

m_theApp->m_ChartSettings = Dlg.GetSettings();

CMDIChildWnd* pChild = MDIGetActive();

if(pChild)

{

pChild->Invalidate();

}

}

}

________________________________________________________________________________

// FuncTest2View.cpp : implementation of the CFuncTest2View class

//


#include "stdafx.h"

#include "FuncTest2.h"


#include "FuncTest2Doc.h"

#include "FuncTest2View.h"


#ifdef _DEBUG

#define new DEBUG_NEW

#endif


// CFuncTest2View


IMPLEMENT_DYNCREATE(CFuncTest2View, CView)


BEGIN_MESSAGE_MAP(CFuncTest2View, CView)

// Standard printing commands

ON_COMMAND(ID_FILE_PRINT, &CView::OnFilePrint)

ON_COMMAND(ID_FILE_PRINT_DIRECT, &CView::OnFilePrint)

ON_COMMAND(ID_FILE_PRINT_PREVIEW, &CView::OnFilePrintPreview)

ON_WM_LBUTTONDOWN()

ON_WM_KEYUP()

END_MESSAGE_MAP()


// CFuncTest2View construction/destruction


CFuncTest2View::CFuncTest2View():m_pFuncTest2App(NULL),m_bPrevPointIsPresent(false)

{

// TODO: add construction code here


}


CFuncTest2View::~CFuncTest2View()

{

}


BOOL CFuncTest2View::PreCreateWindow(CREATESTRUCT& cs)

{

// TODO: Modify the Window class or styles here by modifying

// the CREATESTRUCT cs

m_pFuncTest2App = (CFuncTest2App*)AfxGetApp();


return CView::PreCreateWindow(cs);

}


// CFuncTest2View drawing


void CFuncTest2View::OnDraw(CDC* pDC)

{

CPen pen(PS_SOLID, 1, RGB(0, 0, 255));


CRect R;

int h = pDC->GetDeviceCaps(VERTSIZE);

// Инициализируем структуру LogFont

LOGFONT logFont;

logFont.lfHeight = 14;

logFont.lfWidth = 0;

logFont.lfEscapement = 0;

logFont.lfOrientation = 0;

logFont.lfWeight = FW_NORMAL;

logFont.lfItalic = 0;

logFont.lfUnderline = 0;

logFont.lfStrikeOut = 0;

logFont.lfCharSet = ANSI_CHARSET;

logFont.lfOutPrecision = OUT_DEFAULT_PRECIS;

logFont.lfClipPrecision = CLIP_DEFAULT_PRECIS;

logFont.lfQuality = PROOF_QUALITY;

logFont.lfPitchAndFamily = VARIABLE_PITCH | FF_ROMAN;

lstrcpy(logFont.lfFaceName, TEXT("Arial"));

// Шрифт

CFont font;

font.CreateFontIndirect(&logFont);

CFont* oldFont = pDC->SelectObject(&font);


CFuncTest2Doc* pDoc = GetDocument();

ASSERT_VALID(pDoc);

if (pDoc)

{

switch(m_pFuncTest2App->m_Display)

{

case CFuncTest2App::eGraphic: ShowGraphic(pDC);

break;

case CFuncTest2App::eTable:ShowTable(pDC);

break;

}

}

pDC->SelectObject(oldFont);

}

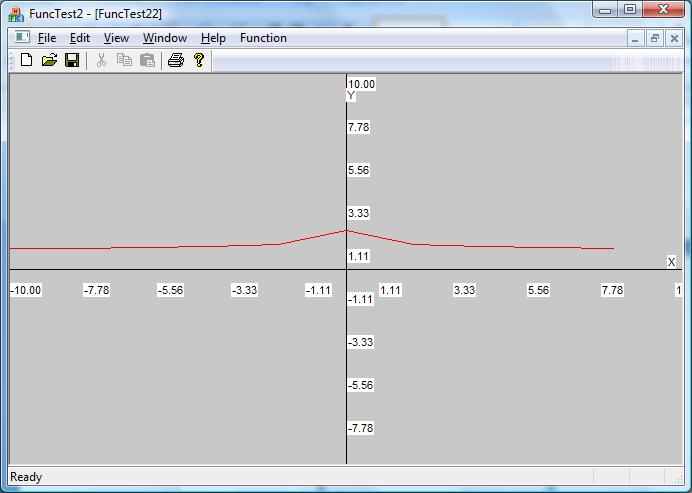

void CFuncTest2View::ShowGraphic(CDC* pDC)

{

CRect R;

GetClientRect(&R);

m_Chart.Init(pDC,R.Width(),R.Height(),14);

m_Chart.SetSettings(m_pFuncTest2App->m_ChartSettings);

m_Chart.DrawAxis();

m_Chart.Draw(m_pFuncTest2App->m_FuncData);

}

void CFuncTest2View::ShowTable(CDC* pDC)

{

m_Grid.Init(pDC);

m_Grid.Draw(m_pFuncTest2App->m_FuncData);

}


void CFuncTest2View::OnLButtonDown(UINT nFlags, CPoint point)

{

if(CFuncTest2App::eGraphic == m_pFuncTest2App->m_Display)

{

CView::OnLButtonDown(nFlags, point);

if(m_bPrevPointIsPresent)

{

int x1 = min(m_PrevPoint.x,point.x);

int x2 = max(m_PrevPoint.x,point.x);

double Value1 = m_Chart.CoordToXValue(x1);

double Value2 = m_Chart.CoordToXValue(x2);

m_pFuncTest2App->m_FuncParams.m_XMin = Value1;

m_pFuncTest2App->m_FuncParams.m_XMax = Value2;

}

m_PrevPoint = point;

m_bPrevPointIsPresent = true;

}

}

#include


void CFuncTest2View::OnKeyUp (UINT nChar,UINT nRepCnt, UINT nFlags)

{

static const double Step = 0.1;

if(VK_DOWN == nChar)

{

m_pFuncTest2App->m_FuncParams.m_Factor -= Step;

}

else if(VK_UP == nChar)

{

m_pFuncTest2App->m_FuncParams.m_Factor += Step;

}

CView::OnKeyUp (nChar, nRepCnt, nFlags);

}


// CFuncTest2View printing


BOOL CFuncTest2View::OnPreparePrinting(CPrintInfo* pInfo)

{

// default preparation

return DoPreparePrinting(pInfo);

}


void CFuncTest2View::OnBeginPrinting(CDC* /*pDC*/, CPrintInfo* /*pInfo*/)

{

// TODO: add extra initialization before printing

}


void CFuncTest2View::OnEndPrinting(CDC* /*pDC*/, CPrintInfo* /*pInfo*/)

{

// TODO: add cleanup after printing

}


// CFuncTest2View diagnostics


#ifdef _DEBUG

void CFuncTest2View::AssertValid() const

{

CView::AssertValid();

}


void CFuncTest2View::Dump(CDumpContext& dc) const

{

CView::Dump(dc);

}


CFuncTest2Doc* CFuncTest2View::GetDocument() const // non-debug version is inline

{

ASSERT(m_pDocument->IsKindOf(RUNTIME_CLASS(CFuncTest2Doc)));

return (CFuncTest2Doc*)m_pDocument;

}

#endif //_DEBUG


// CFuncTest2View message handlers


// FuncTest2.h : main header file for the FuncTest2 application

//

#pragma once


#ifndef __AFXWIN_H__

#error "include 'stdafx.h' before including this file for PCH"

#endif


#include "resource.h" // main symbols

#include "SimpleChart.h"


// CFuncTest2App:

// See FuncTest2.cpp for the implementation of this class

//


class CFuncTest2App : public CWinApp

{

public:

CFuncTest2App();


// Overrides

public:

virtual BOOL InitInstance();

enum EViewTypes{eGraphic=0,eTable=1};

EViewTypes m_Display;

SimpleChart::SSettings m_ChartSettings;

SFuncParams m_FuncParams;

FuncData m_FuncData;

void FindMin();


// Implementation

afx_msg void OnAppAbout();

DECLARE_MESSAGE_MAP()

};


extern CFuncTest2App theApp;

_______________________________________________________________________________

#ifndef SIMPLE_CHART_H

#define SIMPLE_CHART_H

#include

#include "FuncProcessor.h"


class SimpleChart

{

public:

struct SSettings

{

double m_XMin;

double m_XMax;

double m_YMax;

double m_YMin;

std::string m_XAxisName;

std::string m_YAxisName;

int m_XLinesCount;

int m_YLinesCount;

//По умолчанию

SSettings():m_XMin(0),m_XMax(10),

m_YMax(10),m_YMin(0),

m_XAxisName("X"),m_YAxisName("Y"),

m_XLinesCount(3),m_YLinesCount(3)

{}

SSettings& operator = (const SSettings& Obj)

{

m_XMin = Obj.m_XMin;

m_XMax = Obj.m_XMax;

m_YMax = Obj.m_YMax;

m_YMin = Obj.m_YMin;

m_XAxisName = Obj.m_XAxisName;

m_YAxisName = Obj.m_YAxisName;

m_XLinesCount = Obj.m_XLinesCount;

m_YLinesCount = Obj.m_YLinesCount;


return *this;

}

};


SimpleChart():m_pDc(NULL){}

~SimpleChart();


void Init(CDC* pDc,int w,int h,int FontSize);


void Draw(const FuncData& DataCont);

void DrawAxis();

void SetSettings(const SSettings& obj);


const SSettings& GetSettings();

double CoordToXValue(int x);


private:

int x_to_coord(double x);

int y_to_coord(double y);


CDC* m_pDc;

RECT m_bound;

SSettings m_settings;

int m_w;

int m_h;

double m_Dx;

double m_Dy;

int m_XOffset;

int m_YOffset;

int m_FontSize;

};


#endif


_______________________________________________________________________________

#include "stdafx.h"

#include "SimpleChart.h"


void SimpleChart::Init(CDC* pDc,int w,int h,int FontSize)

{

m_pDc = pDc;


if(m_pDc)

{

m_FontSize = FontSize;

m_w = w;//m_pDc->GetDeviceCaps(HORZSIZE);

m_h = h;//m_pDc->GetDeviceCaps(VERTSIZE);

//TRACE("\nm_w = %d,m_h = %d \n",m_w,m_h);

m_bound.left =0;

m_bound.top =m_h;

m_bound.right = m_w;

m_bound.bottom = 0;

m_XOffset = m_FontSize*3;

m_YOffset = m_FontSize*7;

}

}


SimpleChart::~SimpleChart()

{

}


void SimpleChart::Draw(const FuncData& DataCont)

{

if(m_pDc)

{

CPen pen(PS_SOLID, 1, RGB(255, 0, 0));

CPen* oldPen = m_pDc->SelectObject(&pen);


bool bIsFirst =true;

for(

FuncData::const_iterator it =DataCont.begin(),it_end =DataCont.end();

it!=it_end;

++it

)

{

/*!преобразование координат в соответствии с масштабом */

int x = x_to_coord(it->m_X);

int y = y_to_coord(it->m_Y);

if(bIsFirst)

{

m_pDc->MoveTo(x,y);

bIsFirst = false;

}

else

{

/*!рисование*/

m_pDc->LineTo(x,y);

}

}

m_pDc->SelectObject(oldPen);

}

}

void SimpleChart::DrawAxis()

{


if(m_pDc)

{

CBrush br(RGB(200, 200, 200));

RECT r = {0,0,m_w,m_h};

/*!

закраска фона

*/

m_pDc->FillRect(&r,&br);

int NullX = x_to_coord(0);

int NullY = y_to_coord(0);


m_pDc->MoveTo(NullX,0);

m_pDc->LineTo(NullX,m_h);

m_pDc->MoveTo(0,NullY);

m_pDc->LineTo(m_w,NullY);


CString XAxisName(m_settings.m_XAxisName.c_str());

CString YAxisName(m_settings.m_YAxisName.c_str());

m_pDc->TextOut(NullX+1,m_FontSize,YAxisName);


int YPrintXLine = m_h-m_YOffset + (2* m_FontSize);

m_pDc->TextOut(m_w-(m_FontSize*m_settings.m_XAxisName.size()),NullY -m_FontSize ,XAxisName);


{

double XValueStep = m_Dx/(m_settings.m_XLinesCount-1);

int XCoordStep = (m_w)/(m_settings.m_XLinesCount-1);

double CurrXValue =m_settings.m_XMin;

int CurrXCoord =0;

CString Buff;

for(int i=0;i
{

Buff.Format(_T("%0.2f"),CurrXValue);

m_pDc->TextOut(CurrXCoord,NullY+m_FontSize,Buff);

CurrXValue += XValueStep;

CurrXCoord += XCoordStep;

}

}


{

double YValueStep = m_Dy/(m_settings.m_YLinesCount-1);

int YCoordStep = (m_h)/(m_settings.m_XLinesCount-1);

double CurrYValue =m_settings.m_YMin;

int CurrYCoord =0;

CString Buff;

for(int i=0;i
{

CurrYCoord = (m_h) - (YCoordStep*i);

Buff.Format(_T("%0.2f"),CurrYValue);

m_pDc->TextOut(NullX +2 ,CurrYCoord,Buff);

CurrYValue += YValueStep;

}

}

}

}


void SimpleChart::SetSettings(const SSettings& obj)

{

m_settings = obj;

double X = max(abs(m_settings.m_XMax),abs(m_settings.m_XMin));

m_settings.m_XMax = X;

m_settings.m_XMin = -X;

double Y = max(abs(m_settings.m_YMax),abs(m_settings.m_YMin));

m_settings.m_YMax = Y;

m_settings.m_YMin = -Y;


m_Dx = m_settings.m_XMax - m_settings.m_XMin;

m_Dy = m_settings.m_YMax - m_settings.m_YMin;

}


const SimpleChart::SSettings& SimpleChart::GetSettings()

{

return m_settings;

}

double SimpleChart::CoordToXValue(int x)

{

double ret = ((double)(x)*(double)(m_Dx/m_w))+m_settings.m_XMin ;

return ret;

}


int SimpleChart::x_to_coord(double x)

{

int ret =static_cast ((x-m_settings.m_XMin)*(double)(m_w)/m_Dx);

return ret;

}

int SimpleChart::y_to_coord(double y)

{

int ret =static_cast ((y-m_settings.m_YMin)*(double)(m_h)/m_Dy);

//переворачиваем

ret = m_h -ret ;

return ret;

}


__________________________________________________________________________________

#ifndef FUNC_PROCESSOR_H

#define FUNC_PROCESSOR_H

#include


struct SFuncParams

{

SFuncParams():m_XMax(10),m_XMin(0),m_PointCount(10),m_Factor(2){}


double m_XMax;

double m_XMin;

size_t m_PointCount;

double m_Factor;

};


struct FuncPoint

{

double m_X;

double m_Y;

FuncPoint():m_X(0),m_Y(0){}

FuncPoint(double X,double Y):m_X(X),m_Y(Y){}

FuncPoint(const FuncPoint& Obj)

{

operator = (Obj);

}

FuncPoint& operator =(const FuncPoint& Obj)

{

m_X = Obj.m_X;

m_Y = Obj.m_Y;

return *this;

}

bool operator <(const FuncPoint& Obj)

{

return m_Y < Obj.m_Y;

}

};


class CXCLess

{

public:

bool operator ()(const FuncPoint& Obj1,const FuncPoint& Obj2)const

{

return Obj1.m_X < Obj2.m_X;

}

};


typedef std::vector FuncData;

void CalculateFunc(FuncData& FuncDataObj,const SFuncParams&Params);

#endif

______________________________________________________________________________


#include "stdafx.h"

#include "FuncProcessor.h"


void CalculateFunc(FuncData& FuncDataObj,const SFuncParams&Params)

{

// погрешность

double e = (Params.m_XMax - Params.m_XMin)/Params.m_PointCount;


for(size_t i=0;i


{

//пробная точка

double Xi = Params.m_XMin+(e*i);


//множитель 10000 для борьбы с переполнением

int YiTop = (int)(Params.m_Factor-1)*10000;

//Xi, это Iy

double Yi = YiTop/(abs(Xi)+1);

Yi = (Yi/10000)+1;

FuncDataObj.push_back(FuncPoint(Xi,Yi));

}

}


5. Тестовый пример работы программы

,

где – коэффициент.

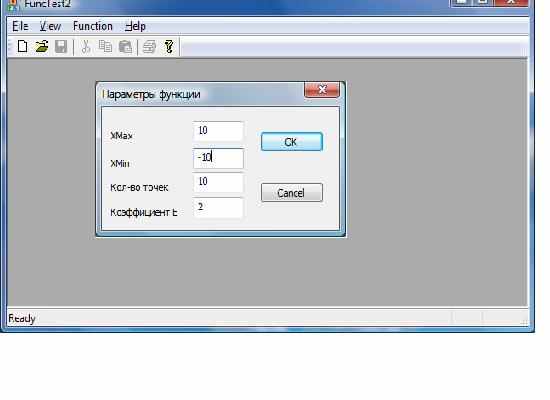

Параметры отображения графика

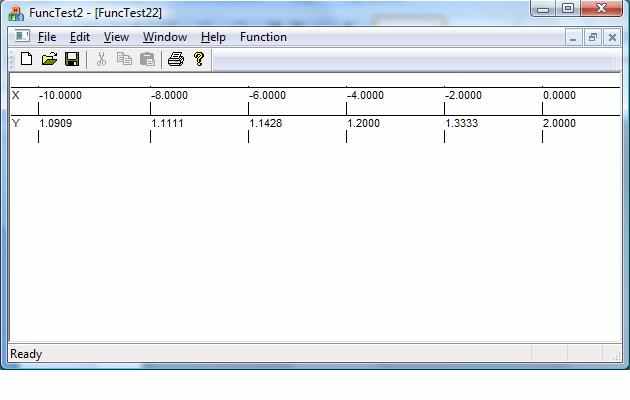

Таблица




График функции




Нахождение минимума




СПИСОК ЛИТЕРАТУРЫ


  1. Баранов Л.А., Максимов В.М. Методические указания к дипломному проектированию. – М.: МИИТ, 2005. – 36 с.
  2. Волков Е. А. Численные методы. Учебное пособие. – М.: Наука, 1982.Грегори К. Использование Visual C++ 6. – М.; СПб.; К.: Издательский дом «Вильямс», 2000. – 864 с.
  3. Дейтел Х., Дейтел П. Как программировать на С++. – М.: ЗАО «Издательство БИНОМ», 1999. – 1024с.
  4. Павловская Т.А. C/C++. Программирование на языке высокого уровня. Учебник для ВУЗов. – Питер, 2006.
  5. Павловская Т.А. C++. Объектно-ориентированное программирование. Практикум. – Питер, 2005.
  6. Страуструп Б. Язык программирования C++. Специальное издание. – Бином, 2001. 1099с.
  7. Шлее М. Qt. Профессиональное программирование на С++. – BHV-СПб, 2005. 544с.
