УДК 001(06) Инновационные проекты, студенческие идеи, проекты, предложения.

С.В. АНТОНОВИЧ

Московский инженерно-физический институт (государственный университет)


АВТОМАТИЗИРОВАННЫЙ КОНТРОЛЬ СТАТИЧЕСКИХ РЕЖИМОВ ЦИФРОВЫХ ИНТЕГРАЛЬНЫХ МИКРОСХЕМ


Рассмотрен способ контроля статических режимов цифровых интегральных микросхем комбинационной и последовательной логики с использованием персонального компьютера и конкретная его реализация.


Для обеспечения полной уверенности в работоспособности той или иной радиодетали, необходимо проверять ее на исправность непосредственно перед сборкой узла или изделия. Если резисторы и диоды можно проверить обычным омметром, то для проверки интегральной микросхемы требуется гораздо больший ассортимент оборудования.

Хорошую помощь могло бы оказать устройство, позволяющее оперативно проверять работоспособность ИМС. Поскольку задача тестирования микросхем требует наличия интеллектуального устройства для выполнения алгоритма тестирования и базы данных, содержащей информацию по микросхемам, целесообразно переложить задачи по анализу данных на персональный компьютер и проектировать именно приставку к компьютеру, подключаемую через внешний порт, а не отдельное самостоятельное устройство.

Общая реализация такого устройства показана на рисунке 1.

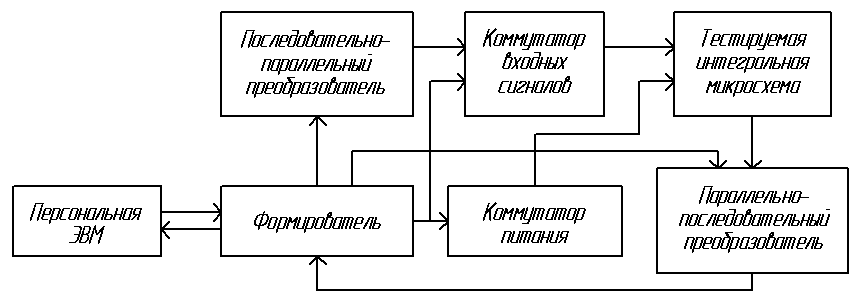

Рисунок 1. Структурная схема устройства

Обмен данными с компьютером идет в последовательном коде. По сути, устройство представляет собой универсальный двунаправленный преобразователь последовательного кода в параллельный и наоборот, что позволяет использовать его (помимо тестирования микросхем) в качестве источника логических сигналов и логического анализатора.

Разрядность некоторых портов компьютера недостаточна для тестирования микросхем с большим количеством выводов, именно поэтому используется такое преобразование кода.

Ранее [1, 2] разрабатывались устройства для подобных целей, однако они обладают рядом недостатков: устройство, предложенное в [1], требует ручного выставления тестовых сигналов, устройство, предложенное в [2], обладает недостаточной разрядностью и универсальностью, что ограничивает номенклатуру тестируемых микросхем.

В [3] приведены методы обмена данными с аппаратурой через порты компьютера.

Управление схемой происходит с компьютера программой поддержки через формирователь, который связан со всеми элементами схемы. Для подачи тестовых сигналов на тестируемую микросхему используется последовательно-параллельный преобразователь. Коммутатор питания управляет питанием тестируемой микросхемы. Для чтения сигналов с микросхемы используется параллельно-последовательный преобразователь. При чтении данных с микросхемы коммутатор входных сигналов предотвращает конфликт двух преобразователей, при этом выходы последовательно-параллельного преобразователя переводятся в третье состояние, что обеспечивает возможность “горячей” смены микросхемы в тестовой колодке.

Прочитанные данные сверяются программным обеспечением с табличными, созданными для исправной микросхемы, и делается вывод о ее работоспособности.

Устройство реализовано на 10 микросхемах 1533 серии. Предусмотрены возможности подключения к различным портам (изначально используется порт LPT), для тестирования различных серий используются различные адаптеры, выводы питания микросхемы могут быть любыми (их конфигурация выставляется на адаптере); прибор способен работать в режиме универсального преобразователя последовательно-параллельного кода, в режиме логического анализатора, может тестировать микросхемы и последовательного, и комбинационного типов; в программе предусмотрены возможности создания и редактирования тестов для микросхем (т.е. прибор способен “обучаться” тестированию новых микросхем) и определения типа неизвестной микросхемы.

Существуют и промышленные аналоги устройства. Однако они обладают одним главным недостатком – слишком высокой ценой.

Устройство с успехом можно применять как в домашних условиях, так и на производстве.

Более подробную информацию об устройстве и его схему можно найти по адресу bhost.ru.


Список литературы

  1. “Радио” №7, 1999;
  2. “Радио” №8, 1996;
  3. Пей А. Сопряжение ПК с внешними устройствами. – М.: ДМК Пресс, 2001.






ISBN 5-7262-0633-9. НАУЧНАЯ СЕССИЯ МИФИ-2006. Том 11
