ИСПЫТАНИЯ ПРОЧНОСТИ СВАРНЫХ ШВОВ


Испытания ручные

Рекомендации DVS 2203 часть 5 гласят: “Выполнение этих технологических испытаний - это простой метод заводского ориентировочного контроля. По затратам сил этот метод целесообразно использовать при толщине образцов до 10мм.

Образец длиной с обработанным сварным швом изгибают через планку толщиной 6мм с закругленными кромками с плавным приложением силы (см. рис. ниже) до разрыва или до соприкосновения концов образца с планкой“.

Коэффициент прочности сварного шва (испытания на разрыв)

Схема ручного испытания DVS 2203, часть 2

Коэффициент прочности сварного шва указывает соотношение предела прочности на растяжение сварного шва σ₁ к пределу прочности на растяжение основного материала σ₀: (σ₁ /σ₀).

Кратковременный коэффициент прочности сварного шва используют для краткосрочных нагрузок до одного часа. При расчете конструкций применяют только долгосрочный коэффициент прочности сварного шва.


Кратковременный и долгосрочный коэффициент прочности сварного шва

	Сварка горячим газом		Сварка встык с нагревательным элементом		Экструзионная сварка
	Кратковремен.	Долгосрочн.	Кратковремен	Дорлгосрочн.	Кратковремен	Дорлгосрочн.
PE-HWU PE-HWST	0,8	0,4	0,9	0,8	0,8	0,6
PP-DWU PP-DWST	0,8	0,4	0,9	0,8	0,8	0,6
PVC-CAW PVC-MZ	0,8	0,4	0,9	0,6	-	-
PVDF	0,8	0,4	0,9	0,6	-	-

Технологическое испытание на изгиб

Это испытание служит совместно с другими видами испытаний для оценки выполненных сварочных работ. Угол изгиба и характер излома позволяют сделать вывод об особенностях формовки соединения и соответственно о качестве сварного шва. Усталостные свойства сварного соединения можно определить по результатам испытаний на изгиб лишь условно.


Рис. Схематическое представление механического испытания

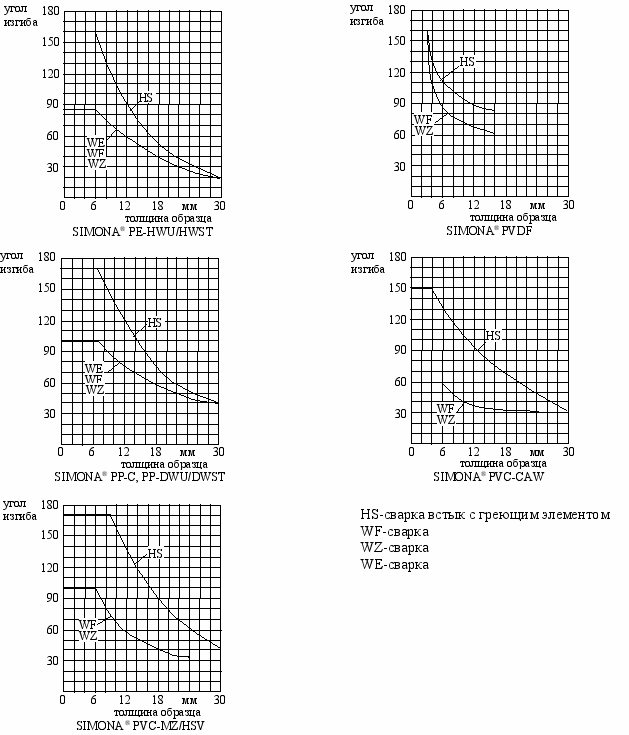

Рис. Зависимость минимального угла изгиба от толщины образца для полуфабрикатов SIMONA
