ABB Network Partner

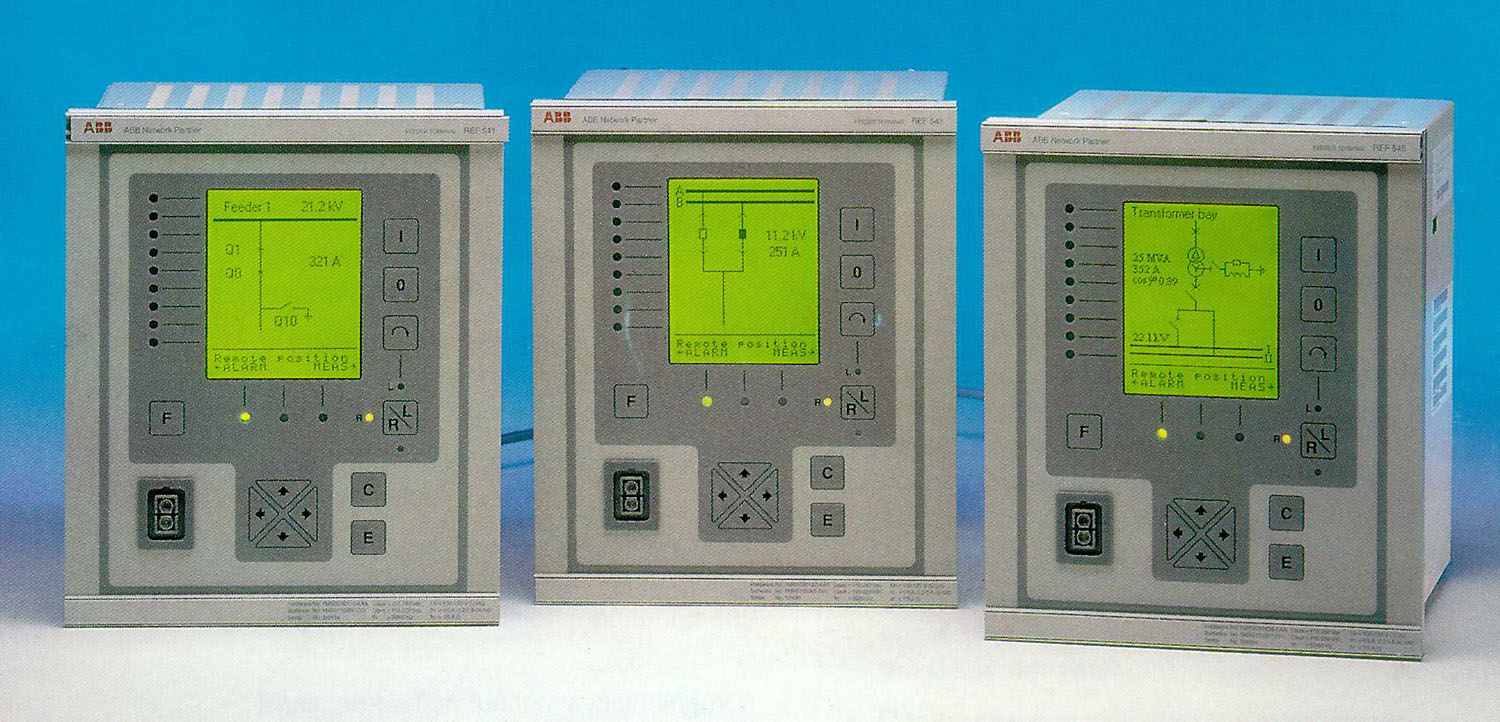

Терминалы защиты фидеров REF 541, 543 и 545

Перевел: Проверил: Утвердил: АББ Реле – Чебоксары

Характеристики

• Терминал защиты, управления, измерения и контроля сетей среднего напряжения

• Измерение напряжения и тока при помощи обычных измерительных трансформаторов или датчиков тока и напряжения

• Местный интерфейс человек-машина, включающий большой графический дисплей

• Расширенные функциональные возможности благодаря применению специфичных библиотек защиты, управления, измерения, контроля состояния и связи

• Основные функции защиты, включая ненаправленную и направленную максимальную токовую защиту и защиту от замыканий на землю, защиту от напряжения нулевой последовательности, защиту от понижения/повышения напряжения, защита от тепловой перегрузки, УРОВ и АПВ

• Функции управления, включая местное и дистанционное управление шестью объектами коммутации, индикация состояния объектов коммутации и блокировки на уровне ячейки и станционном уровне

• Измерение фазных токов, линейных и фазных напряжений, тока и напряжения нулевой последовательности, частоты, коэффициента мощности, гармоники, активной и реактивной мощности и энергии и т.д.

• Контроль состояния выключателя, цепи отключения и внутренний самоконтроль терминала

• Два интерфейса связи: один – локальная связь с ПК, другой – для удаленной связи через систему связи подстанции

• Часть системы Автоматизации Распределения АББ и концепции PANORAMA АББ


Применение


Терминалы защиты фидеров REF 541, REF 543 и REF 545 предназначены для защиты, управления, измерения и контроля сетей среднего напряжения. Они могут применяться с различными типами распределительных устройств, включающие одну систему шину, две системы шин и дуплексную систему шин. Функция защиты также поддерживает различные виды сетей, такие как сети с изолированной нейтралью, сети с компенсированной нейтралью, а также сети с частичным заземлением.


В добавление к функциям защиты, измерения и управления терминалы обладают большим количеством перепрограммируемых функций логики, которые позволяют реализовать все необходимые функции для автоматизации подстанции в одном терминале. Для связи и передачи данных используется SPA - шина или LON - шина для связи с оборудованием более высокого уровня. Терминалы REF 541, REF 543 и REF 545 также поддерживают другие стандартные протоколы, например, IEC 870-5-103. Кроме того, связь по LON – шине вместе с перепрограммируемыми функциями логики снижают количество кабелей, соединяющих терминалы.

Конструкция

Терминалы защиты фидеров REF 541, REF 543 и REF 545 включают широкий диапазон функций реле:

• Функции защиты

• Функции измерения

• Функции управления

• Функции мониторинга состояния

• Функции связи

• Стандартные функции


Библиотеки

Функции, имеющиеся в терминале защиты фидеров REF 54_, сгруппированы в характерные библиотеки. Имеются библиотеки для каждой категории функций, например, библиотеки защиты, библиотеки измерения и библиотеки управления. При поставке каждый терминал снабжается одной библиотекой каждого вида.


Пожалуйста, проконсультируйтесь с поставщиком реле для получения более подробной информации в отношении имеющихся библиотек.

Функции защиты

Защита представляет собой одну из наиболее важных функций терминала защиты фидеров

REF 54_. Функции защиты не зависят друг от друга и имеют собственные независимые группы уставок, регистрацию данных и т.д.


Типичные функции токовой защиты (например, перегрузка) могут использовать либо катушку Роговского, либо обычный трансформатор тока. Соответственно, функции защиты по напряжения (например, от перенапряжения) используют либо датчики напряжения, либо трансформаторы напряжения.


Описание функциональных блоков защиты дано в руководстве “REF54_Описания Функциональных Блоков” (1MRS 750889-MCD), а также в соответствующих документах на конкретный функциональный блок защиты.

Функции измерения

Функции измерения включает измерение трехфазных токов, тока нейтрали, трехфазного напряжения, напряжения нулевой последовательности, частоты, активной и реактивной мощности, а также коэффициента мощности. Кроме того, предусматриваются также другие измерения.


В стандартном исполнении терминал REF 54_ имеет входы счетчиков импульсов. Число входов импульсов колеблется от 7 (в REF 541) до 10 (REF 545) в соответствии с вариантом REF.


Функциональные блоки измерения описаны в руководстве “REF54_ Описание Функциональных Блоков» (1MRS 750889-MCD), а также в соответствующих документах на конкретный функциональный блок измерения.

Функции управления

Функции управления используются для считывания информации о статусе устройств коммутации, т.е. автоматических выключателей, разъединителей и заземляющих ключей, а также аварийных каналов.


В функции управления также входят команды на включение и отключение контролируемых устройств коммутации распределительного устройства. Библиотеки функций управления предоставляют собой объекты управления для автоматических выключателей и разъединителей, объекты индикации для индикации устройств коммутации, объекты коммутации вкл/выкл для логики управления, другие объекты для мониторинга данных и т.д. Индикацию объектов можно сконфигурировать на графическом дисплее. Мимическое изображение конфигурации может создаваться пользователем.


Функциональные блоки управления описаны в руководстве “REF54_ Описание Функциональных Блоков» (1MRS 750889-MCD), а также в соответствующих документах на конкретный функциональный блок управления.


Функции мониторинга состояния


Функциональные блоки мониторинга состояния осуществляют контроль входных цепей тока и напряжения, времени срабатывания, электрический износ выключателя, контроль цепи отключения и времени срабатывания выключателя, определяет необходимость планового ремонта терминала REF 54_.


Функциональные блоки мониторинга состояния описаны в руководстве “REF54_ Описание Функциональных Блоков» (1MRS 750889-MCD), а также в соответствующих документах на конкретный функциональный блок мониторинга состояния.
