Самоконтроль

Терминалы защиты фидеров снабжены обширной системой самоконтроля, которая определяет начало аварийной ситуации и выдает информацию о существующих неисправностях пользователя на дисплей, а также по шине SPA или LON.


Спустя 1 минуту после обнаружения неисправности начинает мерцать зеленый светодиод READY (ГОТОВНОСТЬ). В то же время реле подает аварийный сигнал на выходное реле самоконтроля и блокирует выходы срабатывания защит. Кроме того, текст индикации неисправности появляется на ИЧМ терминала защиты фидеров.


Код неисправности сохраняется в памяти и может считываться из главного меню.

Конфигурация реле

Процедура конфигурирования начинается с конфигурирования функций защиты, управления, мониторинга состояния, измерения и логики. Для этой цели применяется пакет программ конфигурации реле RECAP.


В основе пакета программ конфигурации реле RECAP лежит стандарт МЭК 1131-3. Система программирования терминалов защиты фидеров REF 54_позволяет выходным контактам реле срабатывать в соответствии с состоянием логических входов и выходов функций защиты, управления, измерения и мониторинга состояния. Программируемые функции логики (например, блокировка и аварийная логика) программируются булевыми функциями, таймерами, счетчиками, компараторами и триггерами. Программа пишется на языке схемы функционального блока при помощи программного обеспечения конфигурации.

Конфигурация дисплея при помощи пакета программ REMIC

Редактор дисплея REMIC используется для конфигурирования графического дисплея и каналов сигнализации терминала. Конфигурация может включать автоматические выключатели, разъединители, индикаторы, объекты измерения данных и задаваемые пользователем тексты и объяснения. Каждая конструкция может сохраняться для последующего использования.


При помощи редактора можно все восемь функциональных блоков сигнализации сконфигурировать в один и тот же вид тревог. Текстовые сообщения ВЫКЛ. И ВКЛ. (может поддерживаться только одна языковая версия для аварийного события) и цвета светодиодов могут также быть заданы. Для последних имеется три варианта цвета. Имеется три базовых режима:

• Погашен

• Горит постоянно

• Мигает


Текстовые сообщения, соответствующие светодиоду блокировки могут быть запрограммированы в один и тот же вид тревог, но цвета светодиодов блокировки не изменяются.

Конфигурация сети Lon с LNT 505

Опция Сеть Lon используется для связи переменных сети между блоками терминала защиты фидеров. Обычно LON используется для передачи данных о состоянии между блоками для последовательности блокировок, запускаемых в каждом терминале защиты фидеров. Программа Сети LON применяется для связи переменных сети Lon.

Задание параметров реле

Параметры блоков терминала защиты фидеров могут задаваться непосредственно при помощи графического дисплея или через последовательную связь с использованием программы выставления уставок реле.

Непосредственное задание параметров

Когда параметры задаются непосредственно, уставки могут выбираться из меню иерархической структуры. Можно также выбрать язык описания параметров.

Внешнее задание параметров

Имеется пакет программ выставления уставок блоков реле REMMI терминала защиты фидеров. Параметры могут быть заданы на ПК и затем загружены в реле через порт связи. Структура меню REMMI, включая поля для задания параметров, такие же, что и поля на техническом уровне местного ИЧМ.

Схема соединения терминала

Все внешние цепи подключаются к блокам зажимов на задней панели. Блок измерительных трансформаторов имеет зажимы под винт, выведенные на заднюю панель.


Датчики, разработанные АББ (катушка Роговского или датчики напряжения), присоединяются к терминалу сдвоенными экранированными BNC-соединителями специального типа.

Данный тип разъемов используется для повышения надежности и защиты от помех. Неиспользуемые входы датчиков должны быть закорочены специальным разъемом типа 1MRS 1200515.


Последовательный интерфейс RS 485 на задней панели используется для подключения терминала защиты фидеров по SPA шине или по LON шине, через соединительный модуль RER 103. RER 103 оснащен 9-контактным миниатюрным разъемом D-типа и при помощи винтовых зажимов закрепляется на задней панели терминала.


Дискретный вход и выходные контакты терминала присоединяются к многополюсным разъемам.


Защитное заземление подводится к зажиму, помеченному символом заземления.


Описание разъема

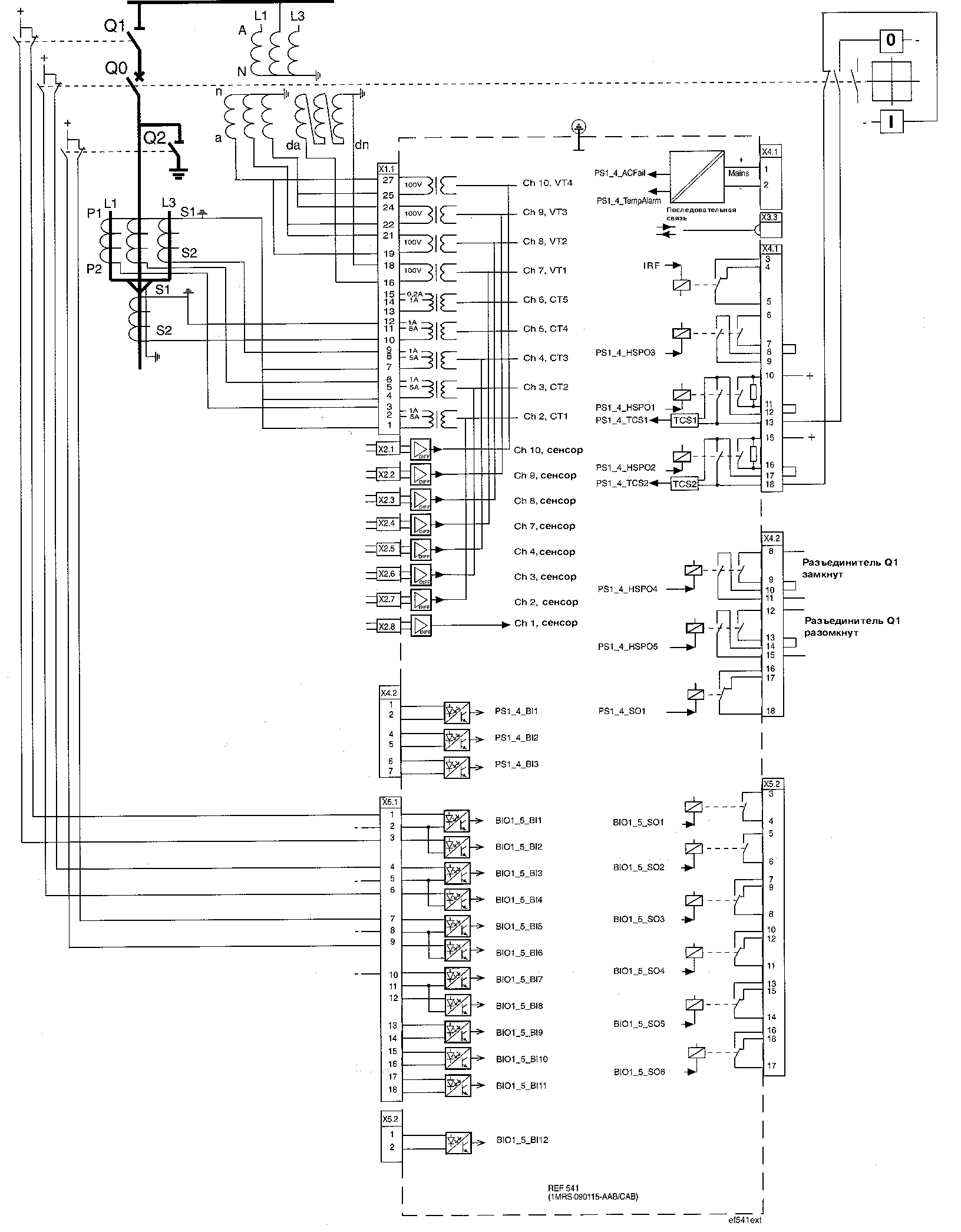

Рис. 1 Схема соединений образца терминала REF 541

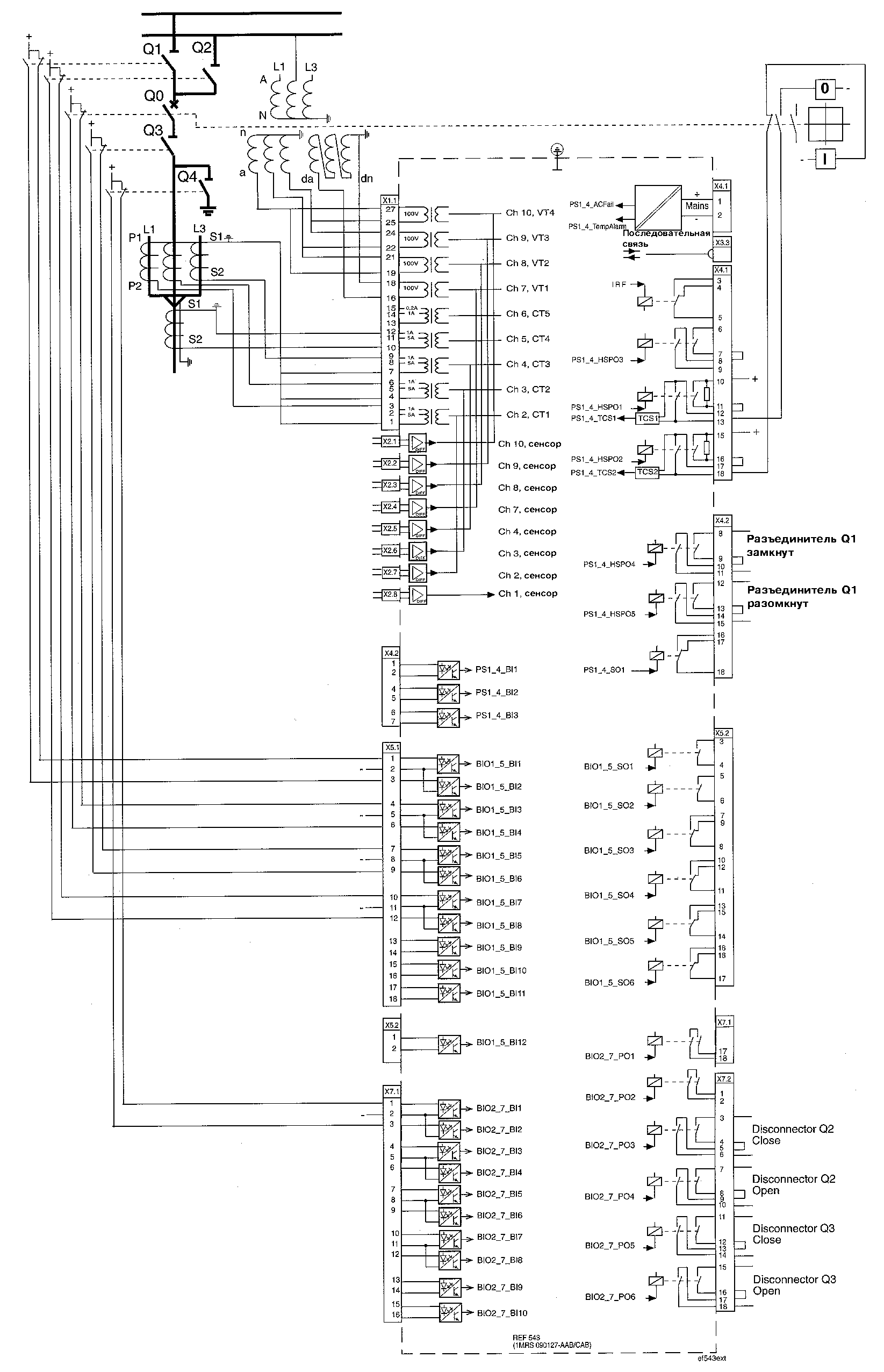

Рис. 2 Схема соединений образца терминала REF 543

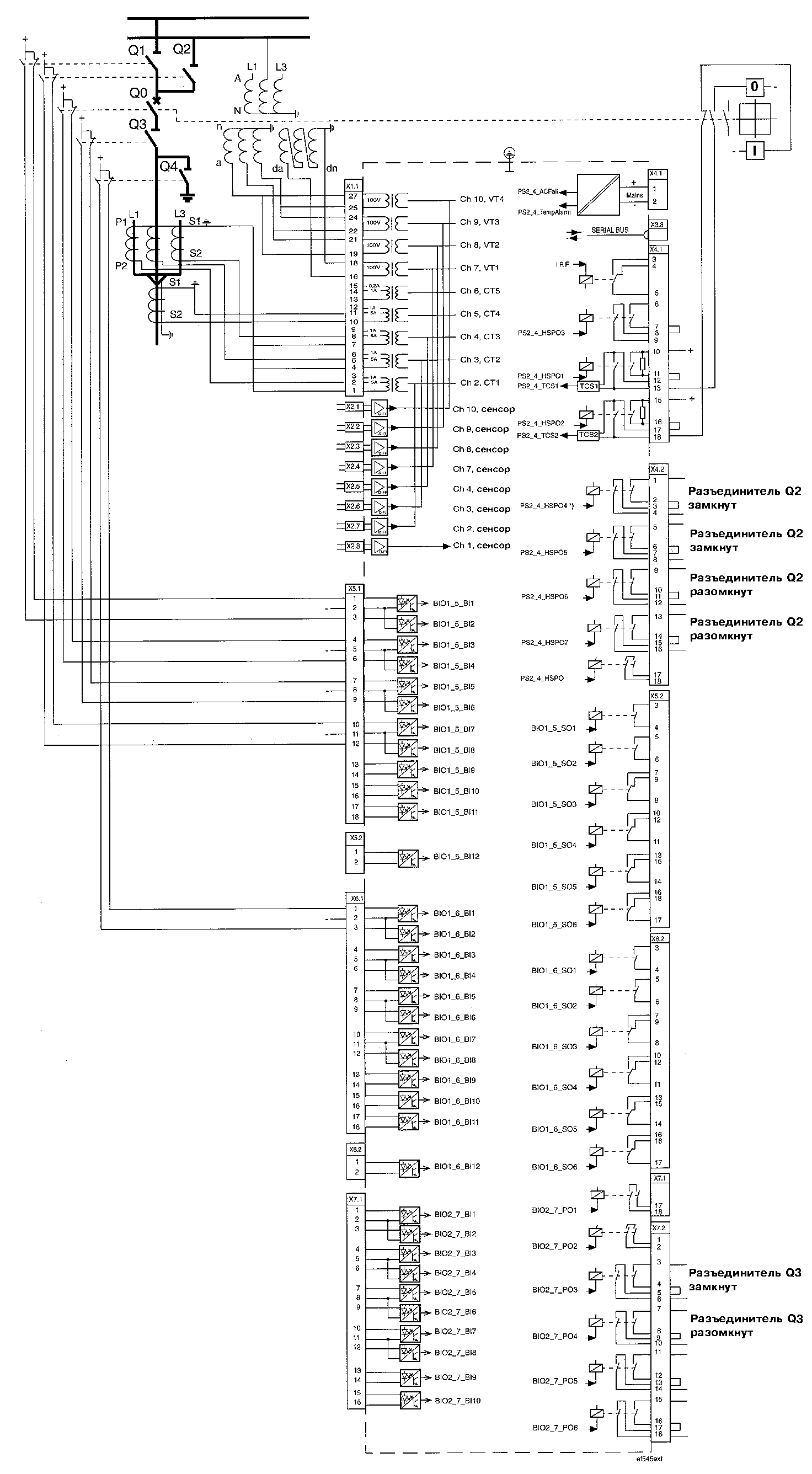

Рис. 3 Схема соединений образца терминала REF 545

Оперативное напряжение


Для функционирования терминала REF 54_ требуется надежный источник оперативного питания. Внутренний источник питания терминала защиты фидеров REF 54_ формирует напряжения, необходимые для электроники реле. Блок питания представляет собой гальванически развязанный (обратноходовой) преобразователь постоянного тока. Зеленый светодиод READY (ГОТОВНОСТЬ) на лицевой панели загорается в том случае, когда блок питания находится в работе.
