НАЦИОНАЛЬНЫЙ
ИССЛЕДОВАТЕЛЬСКИЙ УНИВЕРСИТЕТ
«МЭИ»
Кафедра Общей физики и ядерного синтеза
Аннотация научно-образовательного материала
«Методы измерения и анализа электрических величин»
автор: к.т.н., доц. Лукашевский М.В.
Научно-образовательный материал включает в себя демонстрационный материал к лекциям по следующим разделам курса:
1. Исследование формы напряжения;
2. Измерение интервалов времени, частоты, фазовых сдвигов;
3. Метод совпадений.
В первом разделе приводятся общие и развернутые структурные схемы измерительных приборов, описание различных видов осциллографических разверток, конструкция и параметры основных каналов осциллографа, методы синхронизации развертки, применяемые методы количественной оценки параметров исследуемых сигналов.

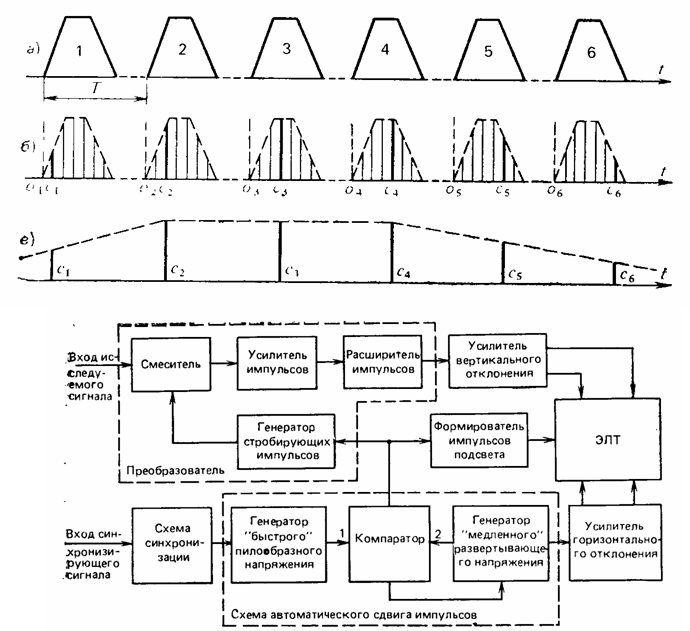

В качестве примера в настоящей аннотации приводится временная диаграмма и структурная схема, поясняющие принцип работы стробоскопического осциллографа.
Во втором разделе приводятся структурные схемы измерительных приборов и временные диаграммы, поясняющие принципы работы метода временных разверток, метода дискретного счета, метода сравнения и других методов, применяемых в приборах для измерения интервалов времени, частоты и фазовых сдвигов.

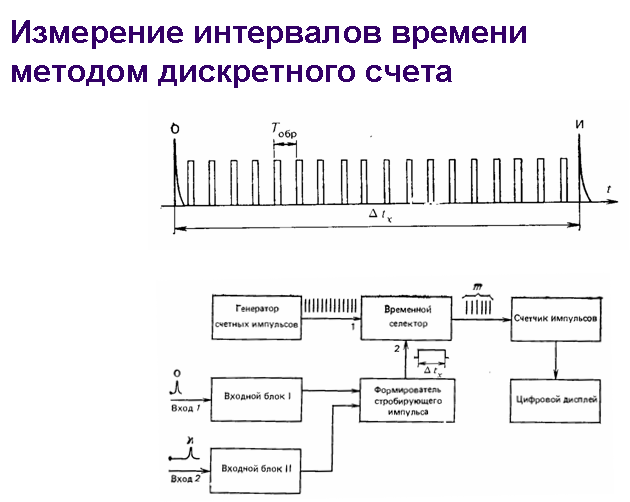

В качестве примера в настоящей аннотации приводится временная диаграмма и схема реализации метода дискретного счета.
Стробоскопический метод
В третьем разделе приводится схема типичных измерительных комплексов, использующих метод совпадений. Показаны примеры кривых мгновенных и задержанных совпадений.
