ВВЕДЕНИЕ


Гидрология – это наука, изучающая гидросферу, ее свойства и протекающие в ней процессы и явления.

Гидрология тесно связана с метеорологией – наукой об атмосфере и происходящих в ней процессах, и в первую очередь с той ее частью, которая исследует влагооборот и испарение с поверхности воды. Взаимосвязь гидросферы с литосферой наиболее отчетливо проявляется в процессах формирования земной поверхности под влиянием деятельности воды. В свою очередь, рельеф земной поверхности оказывает существенное влияние на образование водных потоков. Поэтому гидрология имеет много общего с геоморфологией – наукой, изучающей закономерности возникновения и развития форм земной поверхности.

Воды Земли с содержащимися в них твердыми, жидкими и газообразными веществами называются природными. Огромную часть их составляют воды океанов, меньшая часть приходится на водные объекты суши, представляющие сосредоточение природных вод на поверхности суши или в горных породах. Водные объекты суши образуются в результате выпадения атмосферных осадков, значительная часть которых формируется при испарении воды океанов и морей. Воды, находящиеся на поверхности суши в виде различных водных объектов, называются поверхностными. Раздел гидрологии, изучающий поверхностные воды, называется гидрологией суши или континентальной гидрологией. Раздел гидрологии по изучению воды океанов и морей называют гидрологией океанов и морей или океанологией.

Гидрология грунтовых (подземных) вод называется гидрогеологией. В гидрологию входят те разделы гидрогеологии, которые изучают взаимодействие поверхностных и подземных вод, питание рек грунтовыми водами и др. Разделы гидрогеологии, изучающие способы поиска и добычи грунтовых вод, их взаимодействие с горными породами, относят к геологии.

Основное понятие в гидрологии суши – это водный объект. Водные объекты подразделяются на водотоки и водоемы.

Водный объект, в котором вода движется в направлении уклона в углублении земной поверхности, называется водотоком. Различают постоянные (вода находится в движении в течение всего года или большей его части) и временные (движение воды происходит меньшую часть года) водотоки.

Водный объект в углублении суши, характеризующийся замедленным движением воды или полным его отсутствием, называется водоемом. Различают естественные (природные скопления воды во впадинах) и искусственные (специально созданные скопления воды в искусственных или естественных углублениях земной поверхности) водоемы.

С понятием «водный объект» тесно связано понятие «водосбор», то есть часть земной поверхности и толща почв и горных пород, с которых вода поступает в водный объект.

Наиболее типичная форма водотоков на земле – река. Она представляет водоток значительных размеров, питающийся атмосферными осадками со своего водосбора и имеющий четко выраженное русло.

Естественный водоем с замедленным водообменом называется озером. Искусственный водоем, образованный водоподпорным сооружением на водотоке с целью хранения и регулирования стока воды, называется водохранилищем. Речные водохранилища сохраняют типичные черты и водотока, и водоема. Отличают их значительно меньшие скорости течения воды, чем в реках в естественном состоянии.

Различают гидрологию рек (речная гидрология, или потамология), озер (лимнология), болот (тельматология), водохранилищ, ледников (гляциология). Речная гидрология и речная гидравлика, изучающие движение воды в речных руслах и их формирование, дополняют друг друга. Речную гидравлику можно рассматривать как раздел гидрологии суши и как раздел гидравлики.

Гидрология, занимающаяся решением различных инженерных задач (в гидротехнике, гидромелиорации, гидроэнергетике, водоснабжении, строительстве мостов, автомобильных и железных дорог и т. д.), называется инженерной.

Гидрометрия – это наука о методах и средствах определения величин, характеризующих движение и состояние жидкости, и режим водных объектов. В задачу гидрометрии входят определения: уровней, глубин, рельефа дна и свободной поверхности потока; скоростей и направлений течения жидкости, параметров волн; гидравлических уклонов; расходов жидкости; мутности потока; расходов наносов и пульпы; элементов термического и ледового режимов потоков. Наибольшее развитие в связи с гидротехническим строительством получила речная гидрометрия. Эффективное использование водных ресурсов и рациональная эксплуатация гидромелиоративных систем, гидротехнических сооружений и ГЭС, мостов, автомобильных и железных дорог обусловили формирование и развитие эксплуатационной гидрометрии, особенно ирригационной.

Получила развитие инженерная гидрометрия. Ее задачи: гидрометрические работы в период строительства и ввода в эксплуатацию гидротехнических сооружений и мостов; наблюдения за влиянием возводимых сооружений на гидравлические элементы потока и воздействием потока на сооружения (их состояние и сохранность подводных частей); наблюдения за деформациями естественного русла, в особенности вблизи сооружений, пропуском паводка и воздействием ледохода на сооружения; гидрометрические исследования при перекрытии русл рек и переводе потока на водосбросные сооружения. Развивается гидрометрия двухфазных потоков (пульпы, аэрированных, нестационарных потоков и др.).

Гидрометрия совершенствуется на основе гидромеханики и достижений физики. Одно из современных направлений гидрометрии – дистанционная регистрация элементов потока без нарушения его структуры.

Гидрометрические работы дают тот или иной объем характеристик потока, их особенности и степень изменчивости. Последующие гидрологические расчеты позволяют на их основе установить расчетные расходы, уровни, характеристики зимнего режима и другие элементы потока для проектируемого сооружения.


8. РЕКИ И ИХ РЕЖИМ


8.1. Круговорот воды в природе


Вода находится на земном шаре в постоянном движении. Под действием солнечного тепла с поверхностей морей и океанов ежегодно испаряется громадное количество воды. Пары воды, поднявшись в атмосферу, переносятся воздушными течениями за сотни и тысячи километров. При определенных условиях они сгущаются (конденсируются), образуют облака и возвращаются на землю в виде осадков.

Осадки, выпавшие на материки, частично испаряются с поверхности суши и снова попадают в атмосферу, а частично стекают по рекам в моря и океаны. Сток воды в реки происходит двумя путями: поверхностным по склонам местности и подземным через поры грунта по водонепроницаемому слою. Часть воды поступает с суши в моря и океаны подземным путем, минуя реки.

Непрерывный процесс обмена влаги между океанами, атмосферой и сушей называется к р у г о в о р о т о м в о д ы в п р и р о д е. Различают два вида круговорота воды на земном шаре: малый и большой. В малом круговороте участвует вода, возвращающаяся из атмосферы в моря и океаны непосредственно в виде осадков, а в большом – вода, стекающая с суши в реки и грунтовая вода.

Водный баланс земного шара. Круговорот воды в природе можно охарактеризовать уравнениями водного баланса, которые устанавливают связь между приходом и расходом воды в морях и океанах, на суше и земном шаре в целом.

Для составления этих уравнений введем обозначения:

Ем – объем воды, испаряющейся за год с морей и океанов в среднем за многолетний период;

Ес – то же с поверхности суши;

Хм – среднемноголетний объем осадков, выпадающих за год на поверхность морей и океанов;

Хс – то же на поверхность суши;

У – объем воды, стекающей за год с суши в моря и океаны.

Длительными наблюдениями установлено, что средний уровень воды в морях и океанах остается из года в год одинаковым. Поэтому ежегодная убыль воды из морей и океанов за счет испарения должна равняться сумме осадков на их поверхность и стока с суши:


Ем = Хм + Y. (8.1)


Таким же образом можно составить аналогичное уравнение для суши

Ес = Хс – Y. (8.2)


Сложив уравнения (8.1) и (8.2), получим уравнение водного баланса для земного шара в целом


Ем + Ес = Хм + Хс . (8.3)


Последнее уравнение показывает, что объем воды, испаряющейся за год с морей, океанов и суши, равен годовому объему осадков, выпадающих на их поверхность.

Водный баланс речного бассейна. Речным бассейном называется территория, с которой вода стекает по поверхности земли только в данную реку.

Уравнение водного баланса отдельного речного бассейна для любого года имеет вид

х + q = Е + у + r ± Δw, (8.4)


где х – объем годовых осадков на поверхность бассейна;

q – объем подземных вод, притекающих из соседних бассейнов;

Е – объем испарения с поверхности бассейна;

у – объем годового стока реки;

r – объем подземных вод, оттекающих в соседние бассейны;

Δw – изменение запаса грунтовых вод в бассейне.

Членами q и r, ввиду их незначительной величины, обычно пренебрегают.

В годы с большим количеством осадков запас грунтовых вод в бассейне увеличивается, и член Δw учитывается со знаком плюс. В засушливые годы Δw имеет знак минус. Для многолетнего периода, в течение которого многоводные годы чередуются с маловодными, Δω можно не учитывать. Уравнение водного баланса речного бассейна принимает при этом более простой вид


х0 = у0 + Е0 , (8.5)


где х0, у0, Е0 – среднемноголетние объемы годовых осадков, стока и испарения.

Обычно в метеорологии осадки выражаются высотой слоя воды (мм), выпавшей за какой-нибудь период (сутки, месяц, год). Если выпадают твердые осадки, они пересчитываются на жидкие.

Максимально возможное среднемноголетнее испарение Еm (мм) за год можно определить по формуле В.С. Мезенцева и И.В. Карнацевича


Еm = 306 + 0,2ΣТ>10 , (8.6)


где ΣТ>10 – сумма среднесуточных температур воздуха выше 10°С.

Объем годового стока получается путем вычитания объема испарения из объема осадков (8.5).


8.2. Реки и речные системы


Р е к о й называется постоянный водный поток, протекающий по разработанному им руслу в понижениях земной поверхности. Выпадающие на поверхность суши осадки стекают по склонам в небольшие углубления, образуя ручьи. Ручьи, соединяясь друг с другом, превращаются в небольшие реки, которые, продолжая сливаться вместе, образуют более крупные реки. Описанный процесс образования рек не является единственным. Реки могут вытекать из озер или болот; появляться в результате таяния ледников и вечных снегов в высокогорных районах; возникать из родников, питаемых подземными водами.

Долина и русло реки. Р е ч н ы м и д о л и н а м и называются вытянутые в длину углубления в земной поверхности, образовавшиеся в результате геологических процессов и многовековой деятельности водных потоков.

В зависимости от рельефа местности, геологического происхождения и характера грунтов, из которых сложены склоны и дно долин, они могут иметь в поперечном сечении различную форму: от щелевидной с отвесными склонами, встречающейся в горных районах, до широких неясно выраженных углублений с очень пологими склонами, сливающимися с окружающей равнинной местностью. В горных районах встречаются очень глубокие речные долины (до 2000 м), а в равнинных – глубина долин не превышает 200–300 м.

Наиболее пониженная часть долины, по которой стекает вода, называется р у с л о м р е к и. Различают м е ж е н н о е (основное) русло, по которому происходит сток воды весь год, и п о й м у р у с л а, затапливаемую только в периоды паводков.

Линии сопряжения берегов меженного русла с поймой называются б р о в к а м и, а линии пересечения водной поверхности с берегами –

у р е з а м и в о д ы. Линия, проходящая вдоль потока по наиболее пониженным точкам дна русла, называется с т р е ж н е м р е к и или д и н а м и ч е с к о й о с ь ю п о т о к а. Линия, проходящая вдоль реки посредине ширины русла, называется г е о м е т р и ч е с к о й о с ь ю п о т о к а.

Исток и устье реки. Истоком называется место, откуда река берет свое начало. На реках, вытекающих из озер, за исток принимается точка пересечения реки с контуром озера; на болотных реках – место, где начинает появляться выраженное русло с заметным течением. Нередко за исток реки принимается место слияния двух ее притоков с разными названиями. Например, река Обь образуется от слияния рек Бии и Катуни.

Место впадения реки в озеро, море или другую реку называется у с т ь е м. Если река разветвляется на устьевом участке на несколько рукавов, за ее устье принимается устье наиболее крупного рукава. В засушливых районах некоторые реки не имеют устья. Они теряют свои воды на испарение и просачивание в грунт, не доходя до моря, озера или другой реки.

Длина и извилистость реки. Д л и н о й р е к и называется расстояние между устьем и истоком, измеренное с учетом всех ее извилин по стрежню реки.

Для оценки степени извилистости реку следует разделить на ряд более или менее крупных участков, в пределах которых сохраняется общее направление течения (рис. 8.1, а). Извилистость каждого участка характеризуется к о э ф ф и ц и е н т о м и з в и л и с т о с т и, который равен отношению истинной длины участка к длине прямой, соединяющей его концы. Для участков 1–2, 2–3 и 3–4 коэффициенты извилистости определяются отношениями:

; ; . (8.7)


Средневзвешенное значение коэффициента извилистости реки между точками 1 и 4 можно найти по формуле

. (8.8)

Речные русла разветвляются на рукава (рис.8.1,б). Измерение длины реки в этом случае следует вести по главному руслу, за которое принимается наиболее полноводный рукав.

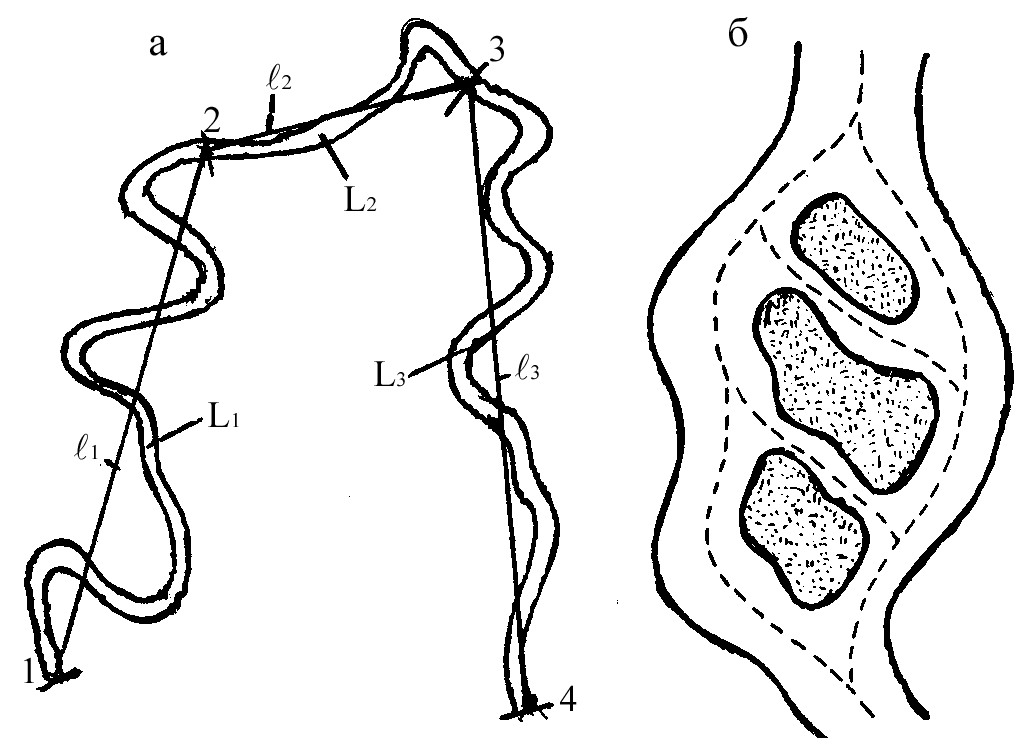

Рис.8.1. Извилистость и разветвленность рек:

а – к определению коэффициента извилистости реки;

б – многорукавное русло реки


Степень разветвленности реки характеризуется отношением суммарной длины всех рукавов, включая главное русло, к длине последнего. Это отношение называется к о э ф ф и ц и е н т о м р а з в е т в л е н-н о с т и.

Падение и уклон реки. Падением реки называется разность отметок уровней воды в ее истоке и устье, а уклоном – отношение падения к длине реки. Таким же образом определяют падения и уклоны для отдельных участков реки. Уклоны рек выражаются в виде десятичных дробей или в промилях (тысячных долях). Например, средний уклон Северной Двины i = 0,00007 = 0,07 ‰.

Иногда для характеристики уклона реки пользуются понятием километрическое падение (падение уровня воды в сантиметрах на 1 км длины реки).

Уклоны рек зависят прежде всего от рельефа местности, по которой они протекают. В равнинных районах уклоны рек очень малы (несколько десятичных), а в горной местности достигают нескольких сотых. Крупные водотоки имеют, как правило, меньшие уклоны, чем малые реки, протекающие в одних и тех же географических районах.

Уклон реки изменяется вдоль течения, уменьшаясь чаще всего от истока к устью. Уклоны отдельных участков реки зависят от рельефа дна и планового очертания русла. Уклон реки изменяется во времени с изменением уровня воды.

Речные системы. Речной системой называется совокупность водных потоков, впадающих в одну главную реку, несущую свои воды в океан, море или озеро. Реки, впадающие непосредственно в главную реку, называются притоками первого порядка. В притоки первого порядка впадают реки, которые являются по отношению к главной реке притоками второго порядка. В последние впадают притоки третьего порядка и т. д. Например, по отношению к р. Волге р. Кама является притоком первого порядка, а впадающая в нее р. Вятка – притоком второго порядка.

Под термином главная река на практике часто понимают любую рассматриваемую реку, имеющую разветвленную сеть притоков.

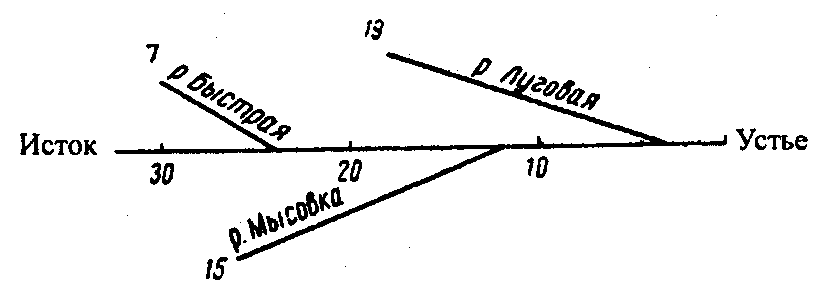

Речную систему можно наглядно представить в виде гидрографической схемы (рис.8.2,а), на которой все реки изображаются прямыми линиями в одинаковом масштабе. В каждую реку стекает вода с определенной территории, называемой речным б а с с е й н о м или в о д о-с б о р о м.

Общий бассейн главной реки (рис. 8.2, б) состоит из частных бассейнов всех ее притоков и территорий, с которых вода стекает в главную реку (межприточные территории).

Бассейны речных систем и отдельных рек ограничиваются замкнутыми линиями, называемыми в о д о р а з д е л а м и. Водоразделы проходят по наиболее возвышенным точкам местности между соседними реками. Их положение устанавливают по топографическим картам крупного масштаба (1 : 100000 или 1 : 50000). Если на карте не имеется горизонталей, водораздельная линия проводится приблизительно по середине территорий между соседними реками.

Основной характеристикой речного бассейна является величина его площади, которая измеряется по карте при помощи планиметра путем 2–3-кратной обводки водораздела до получения близко совпадающих результатов.

Площадь водосборного бассейна F (км2) находится в определенной зависимости от длины L(км) главного водотока


F = к Lm. (8.9)


По статистическим исследованиям авторов данного пособия для бассейнов рек Беларуси показатель степени m = 1,68, а коэффициент к изменяется в пределах 0,32–1,34, при этом среднестатистическое значение его равно 0,64, малые величины соответствуют бассейнам с равнинным рельефом (притоки Припяти, Днепра при L > 150 км, Немана), большие – бассейнам с грядово-холмистым рельефом (Западная Двина, притоки Припяти при L < 30 км).


а




б

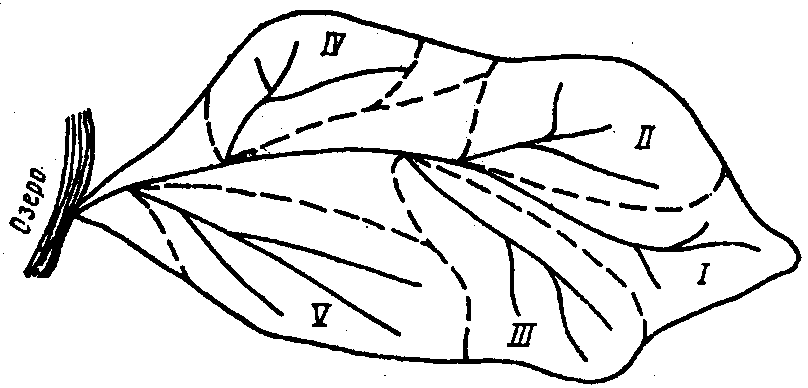

Рис.8.2. Речная система:

а – гидрографическая схема реки; б – бассейн реки
