Проверка правильности разводки

В разделе «Проверить правильность разводки» есть функции перемещения проводников.

Панель этого раздела полностью аналогично панели раздела «Скорректировать расположение элементов», за исключением двух новых функций в опции «Hand», а именно «Movv» и «Check». Как раз с помощью введения в систему такой функции как «Movv», появилась возможность редактирования расположения проводников (рис. 55).






Рис. 55


а) Нарушение ограничений б) Ликвидация нарушения вручную


Такое редактирование выполняется до сглаживания проводников, то есть «дорожки» имеют форму ломаных линий. С помощью функции «Movv» можно перемещать не сами сегменты проводников, а вершины ломаных линий. Левой кнопкой мыши необходимо «захватить» вершину ломаной линии, перенести ее в необходимое место и зафиксировать там повторным нажатием левой кнопки манипулятора. Правая кнопка «отцепляет» вершину.

При перемещении проводников возможны ситуации когда, избавляясь от одной ошибки, можно получить несколько новых. Для того чтобы выяснить это еще в процессе редактирования нужно выполнить команду «Check». При запуске этой команды программа перепроверяет обновленное расположение элементов на плате и выдает результат в строке состояния проекта (рис. 56).






Рис. 56 Результаты проекта


Команда «Go on». Когда редактирование цепей будет завершено, необходимо выполнить команду «Go on». При этом программа, осуществив проверку правильности разводки, автоматически перейдет к следующему этапу редактирования платы - этапу корректировки расположения элементов. Если ошибки в проекте отсутствуют, то необходимости в дальнейшем изменении расположения элементов нет, и следует просто выйти из опции «Скорректировать расположения элементов» с сохранением полученного результата (рис. 57).

Рис. 57

Сохранение результатов


При наличии ошибок плата нуждается в редактировании. Это можно сделать либо вручную, либо автоматически (см. раздел «Корректировка расположения элементов»).

Результаты трассировки

Заключительным этапом работы над проектом в системе FreeStyle Router является создание pdf-файла. Pdf-файл является файлом обмена между различными САПР, благодаря чему полученные результаты могут в дальнейшем использоваться и другими системами, в частности системой PCAD.

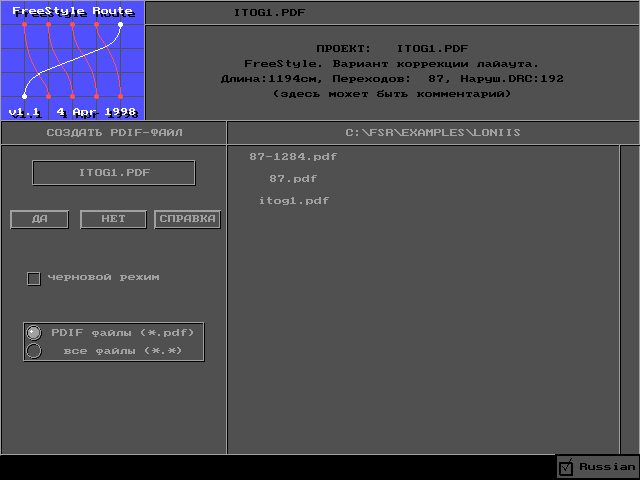

Щелчок мыши на кнопке «Создать pdf-файл в стиле ‘FSR’» приведет к открытию окна создания pdf-файла (рис. 58).

В ячейке имени создаваемого pdf-файла программа предлагает нам сохранить результат с тем же именем, что и у промежуточного pdf-файла. Это сделано для того, чтобы при желании улучшить качество проекта, пользователь мог с легкостью найти тот файл, из которого был получен результат.





Рис. 58

Создание pdf -файла в стиле FSR


Имя можно задать произвольно. Для этого нужно просто щелкнуть мышкой на ячейке имени и с клавиатуры ввести новое.

Если отмечен пункт «черновой режим», в результирующий pdf-файл вместо дуг будет записываться аппроксимация проводников ломаными линиями, что может быть удобным для редактирования во внешних САПР. Причем точки изломов выравниваются на узлы сетки, заданной при описании стиля разработки параметром «сетка установки точек ветвления».

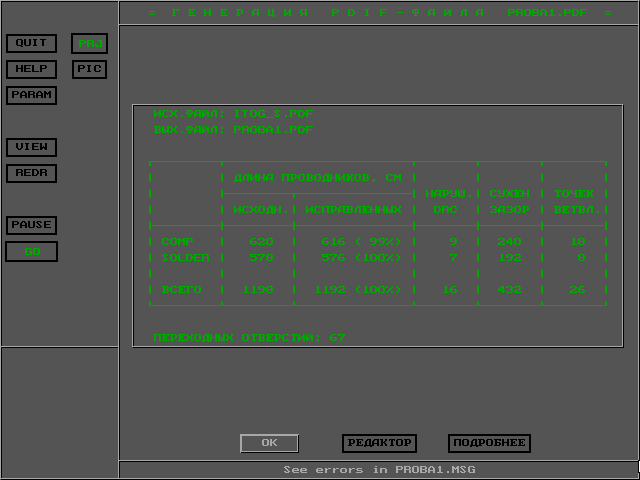

После подтверждения выбранного имени кнопкой «Да» программа автоматически сгенерирует pdf-файл, и на экране появится итоговая таблица состояния проекта (рис. 59).





Рис. 59

Результаты

работы


Параметры, представленные в этой таблице - основные параметры, характеризующие проект. К ним относятся:

• длина проводников;

• количество переходных отверстий;

• количество точек ветвления;

• количество сужений зазоров;

• количество нарушений DRC.


Все вышеперечисленные характеристики хорошо известны пользователям САПР, за исключением, может быть, последней. Сокращение DRC расшифровывается как Design Rules Check - выявление нарушений технологических требований к проектированию печатной платы. К таким нарушениям относятся любые отклонения от параметров, записанных в стиле трассировки, а именно ширина проводников, расстояние между проводниками, расстояние между проводниками и краем платы и так далее. Естественно, если такие нарушения существуют, то плата нуждается в редактировании, и использовать ее в таком виде не рекомендуется.

Щелчок мыши на кнопке «ОК» приведет к завершению формирования pdf-файла, и программа вновь выйдет на главную панель. Если программа обнаружила недочеты в проекте, следует вновь отредактировать его, в противном случае работа в системе FreeStyle Router завершена.
