МЕТОДИЧЕСКИЕ УКАЗАНИЯ

Для выполнения курсовой работы по дисциплине « Инженерная геология»

(для студентов специальности 130503"Разработка и эксплуатация нефтяных и газовых месторождений")


Методические указания для выполнения курсовой работы составлены в соответствии с действующей программой курса «Инженерная геология» для студентов, обучающихся по специальности 130503 «Разработка и эксплуатация нефтяных и газовых месторождений» в Самарском государственном техническом университете. Курсовая работа выполняется в четвертом семестре, при изучения соответствующего теоретического курса. Даны рекомендации по оформлению курсовой работы.

Курсовая работа должна быть защищена в срок до 27 мая 2011 г. Студенты, не сдавшие курсовые работы, не допускаются к зачету по дисциплине «Инженерная геология».

ВВЕДЕНИЕ

Курсовая работа выполняется студентами специальности 130503 "Разработка и эксплуатация нефтяных и газовых месторождений" в четвертом семестре, при изучения соответствующего теоретического курса. В методических указаниях изложены рекомендации по выполнению заданий курсовой работы. Даны рекомендации по оформлению курсовой работы.

Курсовая работа должна быть защищены в срок до 27 мая 2011 г. Студенты, не сдавшие курсовые работы, не допускаются к зачету по дисциплине «Инженерная геология».

Цель этого руководства – помочь студентам в организации своей самостоятельной работы по написанию курсовой, а также правильно оформить работу.

В содержание курсовой работы входит реферативная, расчетная и расчетно-графическая части. Все задания курсовой работы должно соответствовать вашему варианту.

1. СТРУКТУРА КУРСОВОЙ РАБОТЫ

Работа должна состоять из следующих разделов:

Титульный лист

 Оглавление

 Основная часть. (3 части)

III.1. Реферативное задание (не менее 7 стр.,)

Должно включать в себя: план, введение, главы, заключение, список литературы, используемый при написании первого задания.

III.2. Расчетно-графическое задание, связанно с построением геологического разреза.

III.3. Расчетная задача.

IV. Приложения


Первое задание, связано с написанием реферативной работы, по теме вашего варианта, и должно состоять из логически связанных разделов, подразделов и пунктов. Во введении обосновывается выбор темы, характеризуется её теоретическое и практическое значение, современное состояние изучаемой проблемы, формулируются основная цель и задачи, излагаются методическая основа и структура работы. В заключении подводятся итоги работы и формулируются основные выводы.

Второе задание, связанно с построением геологического разреза, и должно включать составление геологических колонок к каждой из скважин разреза вашего варианта, самого разреза (о порядке построении которого написано в соответствующей части данных методических указаний) выполняемого на миллиметровой бумаге формата А3, а также пояснительной записки, (в котором д.б. описаны горные породы вашего геологического разреза - их происхождение, минералогический и химический состав, условия залегания; а также охарактеризованы гидрогеологические условия на вашем разрезе, определите количество водоносных горизонтов и тип подземных вод).

Трете задание - расчетная задача на определение физических характеристик грунта. Оформляется по образцу.

2. ОФОРМЛЕНИЕ КУРСОВОЙ РАБОТЫ

Примерный объем курсовой работы 15-20 страниц формата А4, 12 шрифт текcта, 14 заголовки, Times New Roman, 1,5 интервал между строк; поля 2,5 см- слева, 1,0 см-справа, по 2,0 см – сверху и снизу.

Текст излагается на одной стороне листа и представляется на защиту в сброшюрованном виде, с титульным листом, оглавлением, списком литературы (по реферативной части работы) и приложениями.

Титульный лист оформить по образцу (Приложение П1.)

Оглавление располагается после титульного листа и должно содержать все заголовки, имеющиеся в тексте. Работа должна иметь четкую рубрикацию. Разделы могут делиться на главы и параграфы. Все подразделения текста снабжаются заголовками и нумеруются арабскими цифрами. Заголовки не подчеркиваются. Нельзя оставлять какой-либо заголовок в конце страницы без следующего за ним текста.

Далее следует основная часть.

Список литературы помещается после заключения в реферативной части главы. Все работы списка должны иметь общую нумерацию. В тексте должны содержаться ссылки на указанную в списке литературу.

Нумерация страниц должна быть сквозной. Первой страницей, номер которой не проставляется, является титульный лист. Нумеруются и страницы, занятые таблицами, диаграммами, рисунками и списком литературы. Номер проставляется арабскими цифрами в низу по центру страницы.

Таблицы. Цифровой материал оформляется в виде таблиц. Каждая таблица должна иметь заголовок и номер. В тексте должны содержаться ссылки на приводимые таблицы.

Разрез. Раздел, связанный с построением геологического разреза выполняется на миллиметровой бумаге формата А3.


3. Содержание инженерно-геологического разреза

(Задание № 2)

  Инженерно-геологические разрезы должны содержать информацию, необходимую и достаточную для решения поставленной проектной задачи (например, размещение оборудования) и достоверно отражать инженерно-геологические условия района строительства.

На разрезах при помощи условных обозначений должны быть показаны:

- горные выработки (буровые скважины, шурфы, дудки и др.), их номера, отметки устья;

- литологический (петрографический) состав и состояние грунтов;

- уровни подземных вод.

Все необходимые материалы и пример геологического разреза содержатся в приложениях П 3-П 5.


Этапы построения инженерно-геологического разреза.


1.       Разрезы следует размещать на листах формата А₃, и принимается горизонтальный масштаб 1:10000, вертикальный масштаб 1:1000.

2.       Разрез строится слева направо в направлениях с юго-запада, запада, северо-запада на северо-восток, восток, юго-восток. Разрезы меридионального направления строятся с юга на север. Угол поворота линии разреза на топографическом плане не должен превышать 90 º.

3.       Разрезы с левой стороны должны ограничиваться шкалой абсолютных отметок, где максимальная отметка несколько выше верхней точки рельефа, а минимальная ниже забоя самой глубокой скважины.

4.       В нижней части листа делают три строки для характеристики скважин и указания расстояний между ними.

5.       Сначала строят топографический профиль: от левой шкалы в горизонтальном направлении откладывают расстояния до пересечения с каждой горизонталью и точками отмечают абсолютные отметки соответствующих горизонталей. Далее откладывают от начала разреза расстояния до каждой скважины и проводят вертикальный штрих в верхней из трех строк. Все точки соединяют плавными линиями.

6.       Под штрихами указывают номера скважин, в третьей строке - абсолютные отметки их устьев.

7.       Горные выработки показываются двумя вертикальными линиями. У нижних концов линий (забой) ставят поперечный штрих, а справа от него абсолютную отметку забоя (см. примечание).

8.       Вдоль линии скважины размечают границы слоев и проставляют их абсолютные отметки. Обязательно отмечают литологический состав грунтов и возраст в соответствии со стратиграфической колонкой и геологической картой (см. примечание).

9.       Геологические границы на разрезах должны проводиться с учетом элементов залегания слоев и тектонических нарушений (см. разрез и геологическую карту).

10.   При расчленении грунтов по возрасту следует руководствоваться принципами стратиграфической классификации, выделять площади с одноименными индексами и только после этого соединять границы между слоями различных пород одного возраста.

11.   На разрезах по каждой выработке, вскрывшей воду, должны быть показаны абсолютные отметки уровней подземных вод (уровня грунтовых вод и напорного уровня). Отметки фиксируют справа от скважины и проводят уровни грунтовых вод пунктирной, а напорных – штрихпунктирной линиями (см. примечание).


 Примечание

         Абсолютная отметка забоя вычисляется как разность между абсолютной отметкой устья и глубиной скважины. Например, для скважины 2 (см. пример построения разреза V-V) абсолютная отметка забоя равна: 106,4-65,0 = 41,4 метра.

        Границы слоев рассчитывают как разность абсолютной отметки устья скважины и глубин залегания соответствующих слоев. Например, в скважине 2 абсолютная отметка границы между 4 и 5 слоями равна:106,4-34,9 = 71,5 метров.

        Абсолютные отметки уровней подземных вод вычисляют как разность между абсолютной отметкой устья скважины и глубиной залегания соответствующего уровня. Если напорный уровень выше устья, то берется не разность, а сумма. Например, для скважины 2 абсолютная отметка уровня грунтовых вод равна: 106,4 – 5,0 =101,4 м, а абсолютная отметка напорного уровня равна: 106,4+12,2 = 118,6 м.


Составление пояснительной записки

После построения разреза, по следующему плану, составьте пояснительную записку:

1. Кратко опишите геологическую историю района;

2. Опишите горные породы вашего геологического разреза - их происхождение, минералогический и химический состав, условия залегания;

3. Охарактеризуйте гидрогеологические условия на вашем разрезе, определите количество водоносных горизонтов и тип подземных вод


В приложение П4, представлен примерный вариант пояснительной записки к разрезу V-V, геологической карты №1.

4. Определение физических характеристик грунта


Задание №3.  Масса образца грунта ненарушенного сложения объемом 50 см³ при естественной влажности равна m (г), после сушки на воздухе стала m₁ (г), а после высушивания в термостате – m₀ (г). Объем минеральной части грунта равен V_s (см³). По условию и исходным данным задачи определите плотность частиц грунта ρ_s (г/см³) и объемную влажность W_v, плотность ρ (г/см³) и полную влагоемкость W_max, естественную влажность W₀ и коэффициент пористости e, плотность сухого грунта ρ_d (г/см³) и степень влажности S_R, пористость n и гигроскопическую влажность W_г, число пластичности I_P и показатель текучести I_L. Используя их определения и обозначения, приведенные в табл. 1 дайте наименование грунта по ГОСТ 25100-95. Затем определите условное расчетное давление на грунт основания R₀ и для заданных размеров подошвы и глубины заложения фундамента расчетное давление на грунт R (формулы 2 и 3).

2. Определение расчетного давления на грунт

 Многолетний опыт строительства и эксплуатации зданий в широко распространенных крупнообломочных, песчаных и глинистых грунтах позволил установить связь между видом грунта с его физическими показателями и условным расчетным давлением на грунт.

Значения условных расчетных давлений на грунт R₀ разрешается использовать для предварительного определения размеров фундамента под нефтепромысловое оборудование. Для глинистых грунтов с промежуточными значениями e и I_L (приложение 2), значения  R₀ определяются по интерполяции по формуле (1):




(1)


где е, I_L- характеристика грунта, для которого определяется значение R₀

е₁, е₂ – соседние значения коэффициента пористости, в интервале между которыми находится коэффициент пористости для рассматриваемого грунта;

R_0(1.0) – табличные значения R₀ для е₁ при I_L =0 и I_L =1;  R_0(2.0) – то же, для е₂.


Значения R₀ относятся к фундаментам, имеющим ширину b₀ = 1 м и глубину заложения d₀ = 2 м.

При использовании значений R₀ для окончательного назначения размеров фундаментов расчетное сопротивление грунта основания R, кПа, МПа (кгс/см²), определяется по формулам:

при d  2 м (200 см)

R = R₀[1 + k₁(b – b₀)/b₀]  (d + d₀)/2d₀ ;           (2)

при d > 2 м (200 см)

R = R₀[1 + k₁(b – b₀)/b₀] + k₂ (d - d₀),           (3)



где b и d	–	соответственно ширина и глубина заложения проектируемого фундамента, м (см);
	–	расчетное значение удельного веса грунта, расположенного выше подошвы фундамента, кН/м3 (кгс/см3);
k1	–	коэффициент, принимаемый для  оснований, сложенных супесями, суглинками и глинами k1 = 0,05;
k2	–	коэффициент, принимаемый для оснований, сложенных супесями и суглинками k2 = 0,2 и глинами k2 = 0,15.

5. СПИСОК ЛитературЫ для выполнения реферативной части курсовой

1. В.П. Ананьев, А.Д. Потапов. Инженерная геология. М.: Высшая школа, 2005.

2. Золотарев Г.С. Инженерная геодинамика./ Учебник - М.: МГУ, 1983.

3. Бондарик Г.К. Методика инженерно-геологических исследований. М., Недра, 1986.

4. Золотарев Г.С. Методика инженерно-геологических исследований /Учеб. М., МГУ, 1990.

5. Достовалов Б.Н., Кудрявцев В.А. Общее мерзлотоведение. М., Изд-во МГУ, 1965.

6. Ломтадзе В.Д. Инженерная геология. Инженерная петрология. Л., Недра, 1984.

7. СНиП II-18-76.Строительные нормы и правила. Нормы проектирования. Основания и фундаменты на вечномерзлых грунтах.

8. Цытович Н.А. Механика мерзлых грунтов. М., Высшая школа, 1973.

9. Левкович А.И. Инженерно-геологические изыскания для строительства на вечномерзлых грунтах. Л., Стройиздат, 1974.

10. Новые методы исследования состава, строения и свойств мерзлых грунтов. Под ред. Гречищева С.Е., Ершова Э.Д. М., Недра, 1983.

11. Вялов С.С. Реологические основы механики грунтов. М., Высшая школа, 1978.

12. ГОСТ 25100-82. Грунты. Классификация. М., Изд-во стандартов, 1982.

13. СНиП 9-78. Строительные нормы и правила. Нормы проектирования. Инженерные изыскания для строительства. Основные положения. М., Стройиздат, 1979.

14. СНиП 2.02.01-83. Строительные нормы и правила. Основания зданий и сооружений. М., Стройиздат, 1985.

15. ГОСТ 24586-81. Грунты. Методы лабораторного определения характеристик прочности и деформируемости мерзлых грунтов. М., Изд-во стандартов, 1981.

16. Руководство по определению физических, теплофизических и механических характеристик мерзлых грунтов. М., Стройиздат, 1973.

17. Мазуров Г.П. Физико-механические свойства мерзлых грунтов. Л., Стройиздат, 1975.

18. ГОСТ 23253-78. Грунты. Методы полевых испытаний мерзлых грунтов. М., Изд-во стандартов, 1979.

19. Далматов Б.И. Механика грунтов, основания и фундаменты. М.: Высшая Школа, 1980.

20. Иванов П.Л. Грунты и основания гидротехнических сооружений. М.: Высшая Школа, 1982.

21. Маслов Н.Н. Основы инженерной геологии и механики грунтов. - М.: Высшая Школа, 1979.

22. Бабков В.Ф., Безрук В. М. Основы грунтоведения и механики грунтов. - М.: Высшая школа, 1986.

23. Малышев М.В., Болдырев Г.Г. Механика грунтов, основания и фундаменты. М.: Ассоциация строительных вузов,2000. -

24. Маслов Н.Н. Механика грунтов в практике строительства. - М.: Стройиздат, 1977.

25. Дашко Р.Э., Каган А.А. Механика грунтов в инженерно-геологической практике. М.: Недра, 1977.

26. Химерик Ю.А. Проектирование и расчёт гидротехнических сооружений. Киев. Издательство Киевского университета, 1961.

27. Дидух Б.И. Механика грунтов. - М.: Изд-во Ун-та дружбы народов, 1990.

28. Динамический расчёт сооружений на специальные воздействия. Справочник под ред. Б.Г.Коренева. - М.: Стройиздат, 1981.

29. Шукле Л. Реологические проблемы механики грунтов. Сокр. пер. с англ. Н.Н. Маслова. - М.: Стройиздат, 1976.

30. Зарецкий Ю.К. Вязкопластичность грунтов и расчёты сооружений.- М.: Стройиздат, 1988.

31. Горбунов-Посадов М.И., Маликова Т.И. Расчёт конструкций на упругом основании. - М.: Стройиздат, 1973.

32. СНиП 10-01-94 Система нормативных документов в строительстве. Основные положения.

33. СНиП 2.02.01-83. Основания зданий и сооружений.

34. СНиП 2.02.02-85. Основания гидротехнических сооружений.

35. СНиП 2.02.03-85. Свайные фундаменты.

36. СНиП 2.03.11-85. Защита строительных конструкций от коррозии.

37. СНиП 3.02.01-87. Земляные сооружения, основания и фундаменты.

38. СНиП 11-02-96. Инженерные изыскания для строительства. Основные положения.

39. СНиП 22-01-95. Геофизика опасных природных воздействий.

40. СП 11-102-97. Инженерно-экологические изыскания для строительства.

41. СП 11-105-97. Инженерно-геологические изыскания для строительства. Часть I. Общие правила производства работ.

42. СП 11-105-97. Инженерно-геологические изыскания для строительства. Часть II. Правила производства работ в районах распространения опасных геологических и инженерно-геологических процессов.

43. СП 11-105-97. Инженерно-геологические изыскания для строительства. Часть III. Правила производства работ в районах распространения специфических грунтов.

44. СП 2.6.1.779-99. Основные санитарные правила обеспечения радиационной безопасности (ОСПОРБ-99).

45. СН 2.6.1.758-99. Нормы радиационной безопасности (НРБ-99).

46. ГОСТ 5686-94. Грунты. Методы полевых испытаний сваями.

47. ГОСТ 12071-84. Грунты. Отбор, упаковка, транспортирование и хранение образцов.

48. ГОСТ 12248-96. Грунты. Методы лабораторного определения характеристик прочности и деформируемости.

49. ГОСТ 12536-79. Грунты. Методы лабораторного определения гранулометрического и микроагрегатного состава.

50. ГОСТ 17245-79. Грунты. Методы лабораторного определения предела прочности (временного сопротивления) при одноосном сжатии.

51. ГОСТ 20276-99. Методы полевого определения характеристик прочности и деформируемости.

52. ГОСТ 21.302-96. Система проектной документации для строительства. Условные графические обозначения в документации по инженерно-геологическим изысканиям.

53. ГОСТ 22733-77. Грунты. Метод лабораторного определения максимальной плотности.

54. ГОСТ 23061-90. Грунты. Методы радиоизотопных измерений плотности и влажности.

55. ГОСТ 23278-78. Грунты. Методы полевых испытаний проницаемости.

56. ГОСТ 24143-80. Грунты. Методы лабораторного определения характеристик набухания и усадки.

57. ГОСТ 27751-88. Надежность строительных конструкций и оснований. Основные положения по расчету.


6. СОДЕРЖАНИЕ

1. Структура курсовой работы.

2. Оформление курсовой работы.

3. Содержание инженерно-геологического разреза. Этапы построения инженерно-геологического разреза.

4. Определение физических характеристик грунта.

5. Список литературы для выполнения реферативной части работы.

6. Содержание.


Приложения

П 1. Титульный лист.

П 2. Темы реферативной части, для выполнения задания №1 и номера разрезов для выполнения задания № 2.

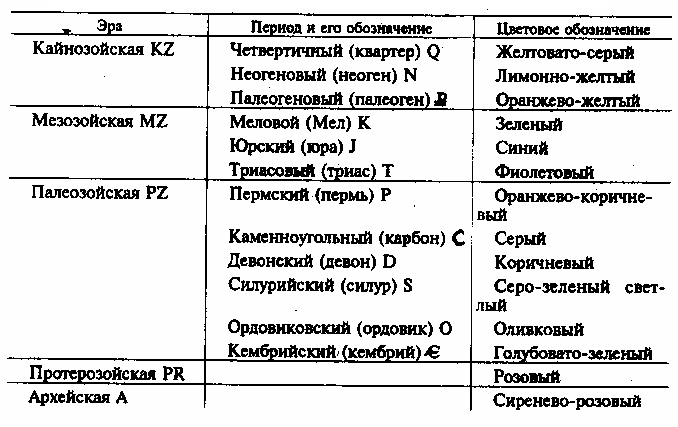

П 3. Геохронологическая таблица. (для задания №2)

П4. Пример пояснительной записки. (для задания №2)

П 5. (для задания №2 в отдельном файле), включают в себя:

Геологическая карта № 1.

Образец составления геологической колонки (геологическая колонка буровой скважины №6).

Стратиграфическая колонка к геологической карте № 1.

Описание буровых скважин к карте № 1.

Пример построения разреза V-V по карте № 1.

П6. (для задания №3 (расчетной задачи) в отдельном файле), включают в себя: данные, таблицы (Физические величины и классификационные показатели грунтов,  Расчетные сопротивления R₀ пылевато-глинистых (непросадочных) грунтов по СНиП 2.02.01-83), пример решения для задания №3.


Приложение П1

Министерство образования и науки Российской Федерации

ФЕДЕРАЛЬНОЕ АГЕНСТВО ПО ОБРАЗОВАНИЮ

государственное образовательное учреждение высшего профессионального образования

«САМАРСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»

Нефтетехнологический факультет

Кафедра «Геология и геофизика»

КУРСОВАЯ РАБОТА

по инженерной геологии


Тема:__________________________________________________________

________________________________________________________________

________________________________________________________________


Выполнил студент группы___________________________________________

__________________________________________________________________

(фамилия, имя, отчество)

Дата «___»___________________201_ г.


Руководитель работы_____________________________________________

Дата «___»___________________201_ г.


Оценка__________________________


Самара

201_ г.

Приложение П2.

Темы реферативной части, для выполнения задания №1 и номера разрезов для выполнения задания № 2.

№ вар	Задание № 1.   Темы реферативной части	Задание № 2 Номер разреза
	Механические свойства ненарушенных скальных грунтов	I-I
	Деформирование и разрушение скальных массивов	II-II
	Деформации дисперсных грунтов	XVI-XVI
	Деформации мерзлых грунтов	III-III
	Прочностные свойства мерзлых грунтов	IV-IV
	Осадки мерзлых грунтов при оттаивании	VI-VI
	Морозное пучение	XX-XX
	Реологические процессы в мерзлых грунтах и их значение	VII-VII
	Прочностные показатели вечномерзлых грунтов	VIII-VIII
	Основания и фундаменты на вечномерзлых грунтах	XVII-XVII
	Особенности проведения земляных работ в условиях вечномерзлых грунтов	X-X
	Основания и фундаменты на оттаивающих грунтах	XVIII-XVIII
	Влияние различных факторов на температурный режим толщ вечной мерзлоты	XI-XI
	Реологические свойства мерзлых грунтав	XIХ-XIХ
	Учет деформации мерзлых грунтов при строительстве	XII-XII
	Инженерно-геокриологические исследования вечномерзлых грунтов	XIII-XIII
	Методы уплотнения и упрочнения оттаивающих грунтов	XХI-XХI
	Методы технической мелиорации дисперсных грунтов	XIV-XIV
	Механические свойства нарушенных скальных грунтов	XV-XV
	Полевые и лабораторные испытания свойств грунтов	XХII-XXII
	Состав и свойства органоминеральных и органических грунтов	IX-IX
	Деформационные показатели вечномерзлых грунтов	I-I
	Особенности физико-механических свойств мерзлых грунтов	II-II
	Особенности состава и физико-механических свойств техногенных грунтов	XVI-XVI
	Засоленные грунты их состав и свойства	III-III
	Просадочные грунты, их состав и свойства	IV-IV
	Глинистые грунты, особенности их свойств	VI-VI
	Изменение прочности и деформируемости горных пород при действии температуры и давления	VIII-VIII
	Изменение физико-механических свойств под воздей-ствием гидротермальных процессов и выветривания	XVII-XVII
	Специальные характеристики скальных и полускальных грунтов (производственные, строительные, геотехничес-кие), н-р. крепость, буримость, взрываемость, и др.	X-X

Приложение П3.

Геохронологическая таблица




Приложение П4.

Пример пояснительной записки

История геологического развития изучаемого участка. Рассматривая стратиграфическую колонку и колонки скважин на разрезе, видим, что наиболее древними породами, вскрытыми скважинами, являются протерозойские граниты. Между ними и залегающими выше верхнедевонскими аргиллитами имеется стратиграфический перерыв, во время которого происходило разрушение гранитов и формировался рельеф, поверхность которого могла иметь сложную форму. Это подтверждается тем, то кровля гранитов в скважинах 2,6,11,20, попавших в разрез, вскрыта на разных абсолютных отметках (47,7; 51,5; 52,8; 53,8м). На верхнедевонских аргиллитах без стратиграфического перерыва залегают нижнекаменноугольные из­вестняки.

Граница между ними почти горизонтальна. В послекаменноугольное время вплоть до начала четвертичного периода осадконакопления на данном участке не происходило. В нижнечетвертичвое время по пониженным частям рассматриваемой территории проходил поток, частично размывший нижнекаменноугольные извест­няки и даже верхнедевонские аргиллиты. Он выработал долину реки и оставил свои отложения в виде крупных песков с гравием и галькой. В верхнечетвертичное время река частично размыла водноледниковые (fgQ₁) отложения, а затем оставила новые отложения (Q₃). Позже уровень реки несколько раз менялся, в результате чего были частично размыты верхнечетвертичные осадки, затем отложены современные (аQ₄).
