Технические предложения по организации абонентского доступа

с применением технологии Wi-Fi.


ОАО "Центральный телеграф"


г. Москва 2004г.


Задача данного документа:
  • определить типовые схемы подключения оборудования с использованием сети доступа Wi-Fi, применение которых возможно на сети Центел;
  • определить общие вопросы применения Wi-Fi оборудования на сетях ОАО «Центральный телеграф» и партнеров ;
  • определить перечень и возможности Wi-Fi оборудования, применимого для включения абонентов на сетях ОАО «Центральный телеграф» и партнеров.



  1. Типовые схемы подключения оборудования с использованием сети доступа Wi-Fi.


Типовую схему подключения абонентов с помощью сети Wi-Fi определяет набор основных услуг, необходимых абоненту:
  • передача речи;
  • передача данных;
  • одновременная передача речи и данных.



1.1.Реализация услуги «Передача речи ».


В рамках предоставления абонентам сетей доступа Wi-Fi ОАО "Центральный телеграф" или партнеров услуги «передача речи и факсимильных сообщений гр.3» возможно:
  • предоставление местного телефонного соединения;
  • предоставление междугородного соединения;
  • предоставление международного соединения.



Услуга «передача речи с применением технологии Wi-Fi» может быть предоставлена абонентам с помощью Wi-Fi телефонов, например, ZyXel Prestige 2000W, Cisco 7920 и др. Кроме того, услуга может быть предоставлена пользователю с использованием всей номенклатуры абонентских шлюзов, применяемых в услуге «Оптифон». Приложение 1.

В зависимости от потребностей пользователей может быть предложено как мобильное, так и стационарное решение реализации услуг передачи речи с применением технологии Wi-Fi.

В том случае, если пользователь временно находится в зоне действия hot spot, ему может быть предложен Wi-Fi телефон, например, ZyXel Prestige 2000W, Cisco 7920, с помощью которого будут совершены звонки. Пользователь также может настроить свой Wi-Fi телефон в соответствии с указаниями администрации hot spot. Схема 1а.

Если пользователю требуется реализовать передачу речи в локальной сети, организованной с помощью технологии Wi-Fi, услуга реализуется с помощью точки беспроводного доступа, такой, как Linksys WAP54G, к которой, в свою очередь, подключается либо IP – телефон, например, Cisco 7960, либо абонентский шлюз и аналоговые телефонные аппараты. Схема 1б. В качестве абонентских шлюзов могут применяться устройства, рекомендованные для услуги Оптифон. Таблица 1.


Таблица 1.


Абонентские шлюзы, применяемые для оказания абонентам услуги «Оптифон».


Число одновременных вызовов

Рекомендуемый абонентский VoIP шлюз

Количество телефонных портов на устройстве

Цена, $

Количество устройств

Стоимость, $

2

MP-102

2

350

1

350

Cisco ATA-186

2

190

1

190

NSG-800 3502FXS

2

160

1

160

4

MP-104

4

615

1

615

Cisco ATA-186

2

190

2

380

NSG-800 3524FXS

2

305

2

610

Cisco827-4V

4

880

1

880

8

MP-108

8

1180

1

1180

Cisco827-4V

4

880

2

1760

12

MP-104

4

615

3

1845

24

MP-124

24

2200

1

2200



В данном случае для оптимизации работы существующего оборудования SoftSwitch может быть рекомендовано применение в составе оборудования ОАО "Центральный телеграф" Cisco Call Manager.




1.2.Реализация услуги «Передача данных».


Типичной задачей, решаемой при создании Wi-Fi сетей общего пользования, является предоставление мобильным пользователям услуг беспроводного доступа в Интернет. Основными местами установки точек беспроводного доступа в Интернет будут места скопления людей, например, в отелях, аэропортах, бизнес-центрах, конференц-залах, учебных заведениях, где можно быстро и удобно получить доступ к беспроводной сети. Портативные устройства с поддержкой беспроводной связи стандарта 802.11b предоставляют пользователям возможность получить доступ к сетям передачи данных, электронной почте, интернет-сервисам, а также к специальным услугам провайдера.

С помощью оборудования стандарта 802.11 может быть организована ЛВС с подключением как стационарных, так и мобильных устройств.

В качестве мобильных устройств беспроводного доступа сетей Wi-Fi могут выступать:
  • карманные компьютеры, оснащенные средствами Wi-Fi(PDA);
  • переносные компьютеры, оснащенные PCMCIA Wi-Fi картами (notebook). На данный момент протестированы устройста PCMCIA WiFi карта D-Link, PCMCIA WiFi карта Cisco;
  • переносные компьютеры, оснащенные встроенными средствами Wi-Fi(notebook).


В качестве стационарных устройств беспроводного доступа локальных сетей Wi-Fi могут выступать:
  • стационарные компьютеры, подключенные к ЛВС, с применением Wi-Fi адаптеров. В качестве Wi-Fi адаптера было протестировано устройство D-Link USB-Lan WiFi адаптер.


В зависимости от потребностей пользователей им предоставляется возможность:
  • доступа в сеть интернет;
  • доступа к корпоративным сетям передачи данных;
  • доступа к общедоступным развлекательным ресурсам.

Предложенные схемотехнические решения представлены на схеме 2.

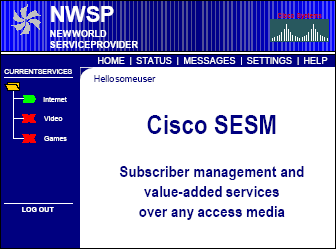

Выбор необходимого вида услуг будет осуществлен непосредственно пользователем с помощью Web-страницы(Рисунок 1).





Рисунок 1.

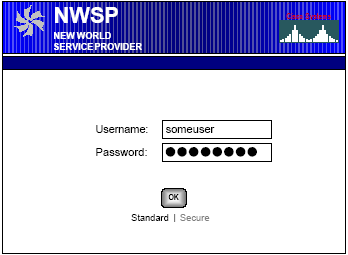

Авторизация мобильных пользователей точек публичного доступа Wi-Fi организуется с помощью Web форм(Рисунок 2). Username и password, необходимые для авторизации пользователя, выдается администрацией Hot spot.


Авторизация пользователей ЛВС, построенных с применением технологии Wi-Fi, осуществляется с помощью предустановок соответствующих сетевых параметров персональных компьютеров.



Рисунок 2.


1.2.Реализация услуги «Одновременная передача речи и данных».


В ряде случаев пользователям бывает необходимо воспользоваться услугой одновременной передачи речи и данных. Например, в случае необходимости, пользователь может заменить СКС в офисе использованием оборудования Wi-Fi. При этом возникает необходимость объединения обычных, IP, Wi-Fi телефонов, персональных и переносных компьютеров в единую информационную сеть. Данный вопрос решается за счет универсальности сетевых Wi-Fi адаптеров и абонентских устройств.

Схема 3.


2.Перечень и возможности Wi-Fi оборудования, применимого для включения абонентов на сетях передачи данных ОАО "Центральный телеграф".


В настоящее время на СПД ОАО "Центральный телеграф" в качестве оборудования радиодоступа протестировано оборудование, приведенное в таблице 2..

В качестве абонентских могут применяться любые сертифицированные по системе «Электросвязь» устройства, поддерживающие работу по стандартам 802.11b и 802.11g.


Таблица 2.

Список протестированного оборудования, применяемого в сетях Wi-Fi.

Вид оборудования

Функциональное назначение оборудования





Наименование оборудования


Hot spot

Маршрутизатор


Breeze Secure

Hot spot

Контроллер точки доступа


BreezeAccessGO

Hot spot

Внешняя точка доступа


BreezeNet DS11

Hot spot

Внешняя точка доступа


Cisco AIR-AP1231

Абонентское оборудование

PCMCIA WiFi карта



PCMCIA WiFi D-Link

Абонентское оборудование

PCMCIA WiFi карта



PCMCIA WiFi Cisco

Абонентское оборудование

USB-Lan WiFi адаптер



D-Link USB-Lan WiFi адаптер



Инженер СРСС ТК п/п Д.Е. Подложёнов

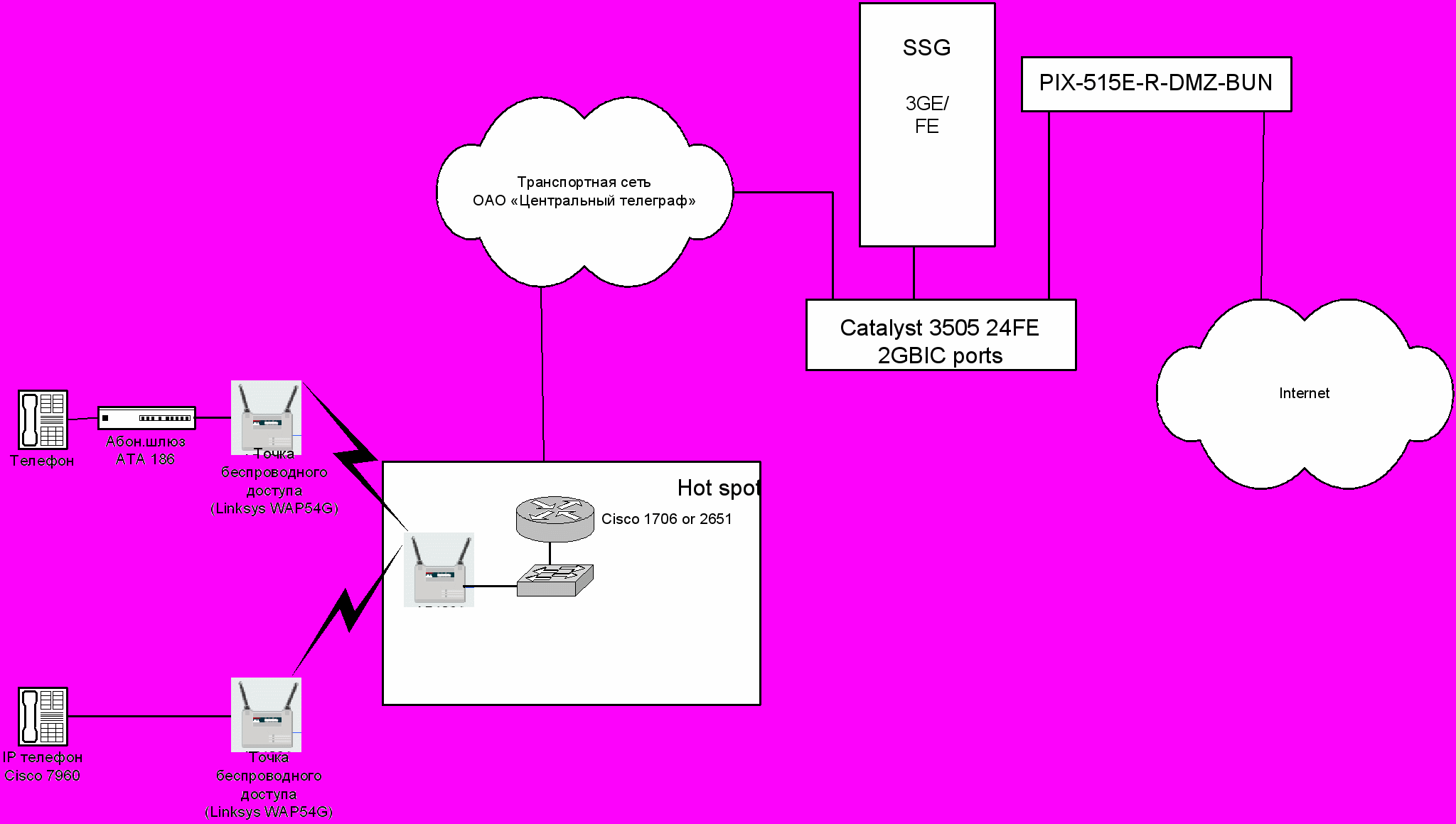

Схема 1а.

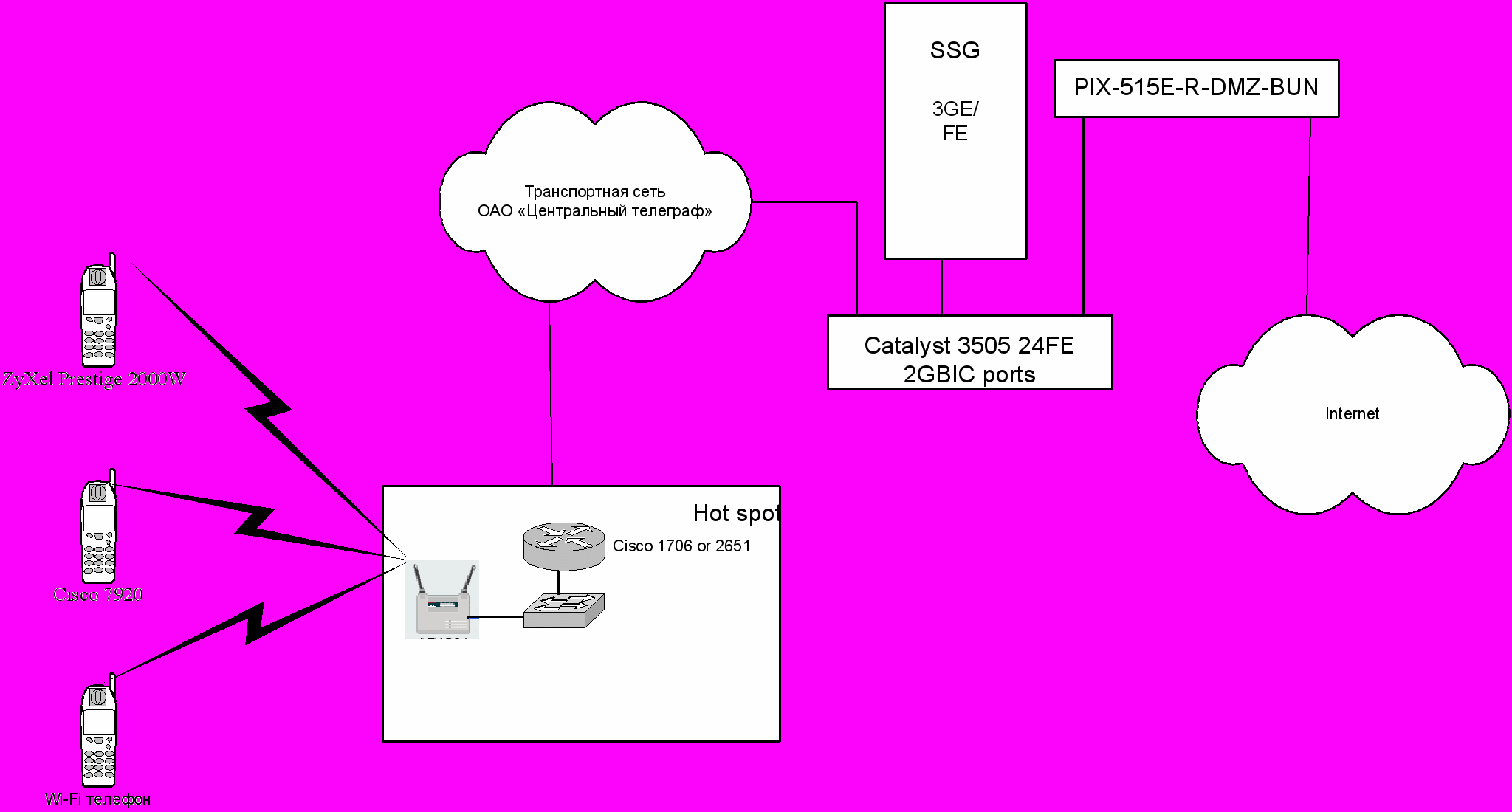

Схема 1б.

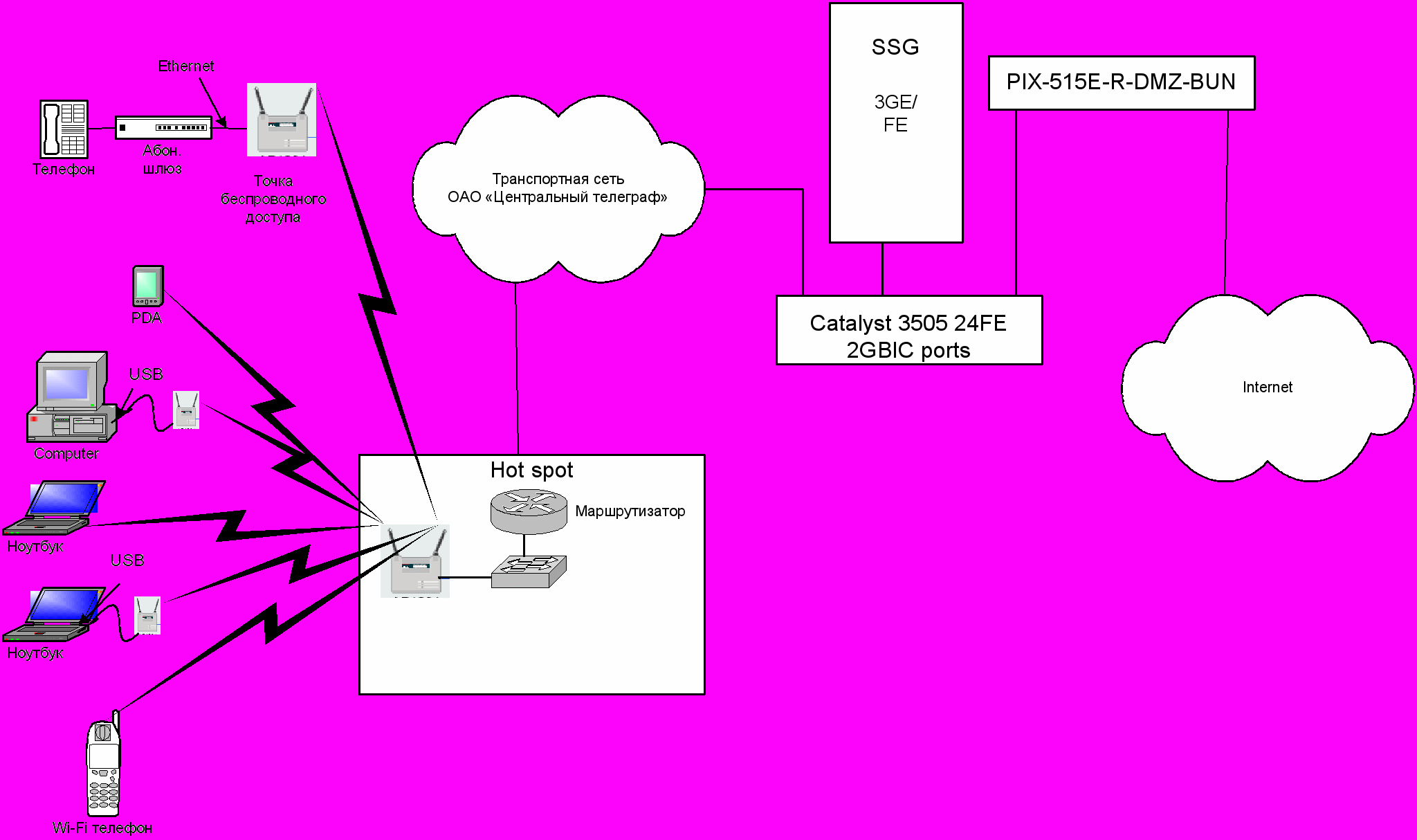

Схема 2.
