Содержание Редактирование экземпляра Поиск* книги Список книг на возврат Регистрация читателя Выдача Возврат Задание для самостоятельной работы. Этап 1. Этап 2. Разработка структуры базы данных ER-модель

Редактирование экземпляра

В языке UML подобные схемы называются Use case – варианты использования. Пунктиром на схеме отмечен автоматический возврат в соответствующий режим работы после завершения редактирования.


Схема 3. Основные режимы работы сотрудника книгохранилища

Обработка требования – выдача книги



Главная страница: авторизация

ое меню страница

Поиск*

книги


Список книг на выдачу

Список книг на возврат

Прием возвращенной книги


_____________________________________________________________________________

*Обратите внимание, что в современных библиотеках сотрудники имеют возможность работать со штрих-кодами на читательских билетах и книгах. Это существенно ускоряет процедуру поиска.

Схема 3. Основные режимы работы библиотекаря

Главная страница: авторизация

ое меню страница

Работа с читателями

Работа с книгами

Регистрация читателя

Поиск и просмотр читателя

Редактирование

Поиск и просмотр книги

Выдача

Возврат

Приведем эскизы основных страниц сайта.

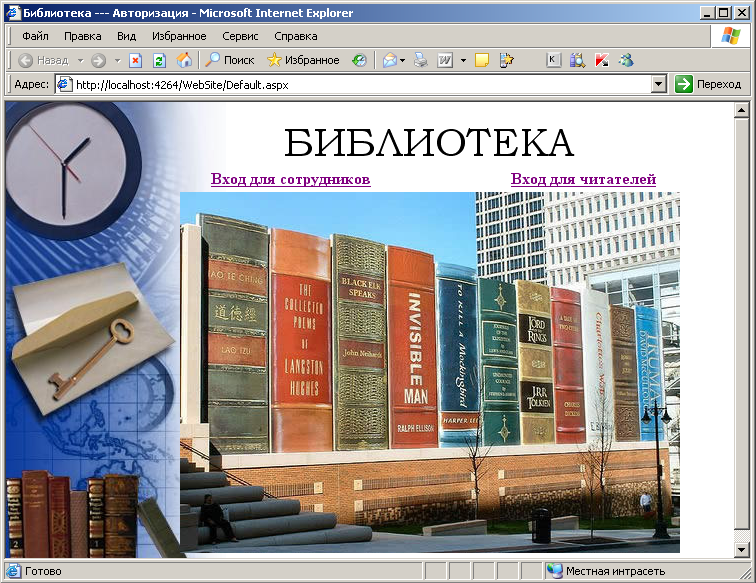

Главная страница нашего сайта может иметь примерно такой вид:




Поскольку эта страница загружается по умолчанию, оставим ее название default.aspx, хотя содержание страницы представляет собой исключительно HTML-код, без каких-либо серверных команд.

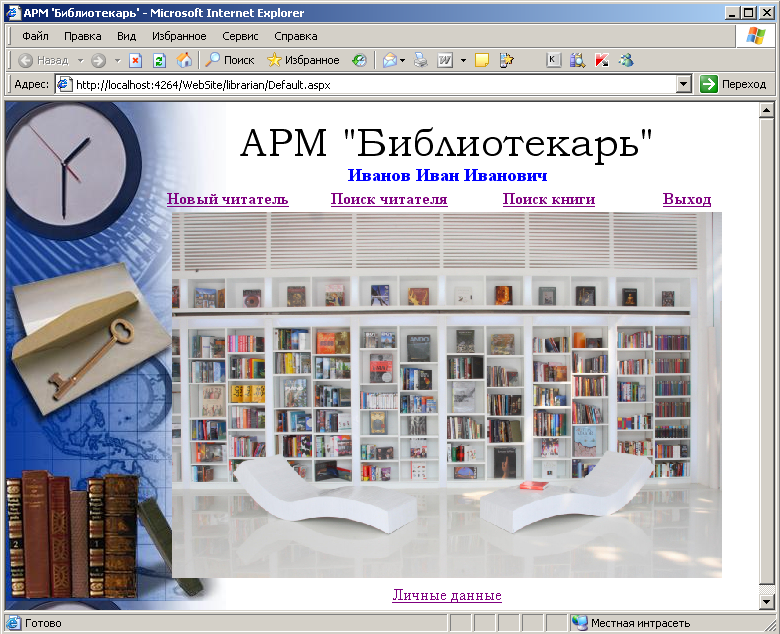

АРМ библиотекаря:

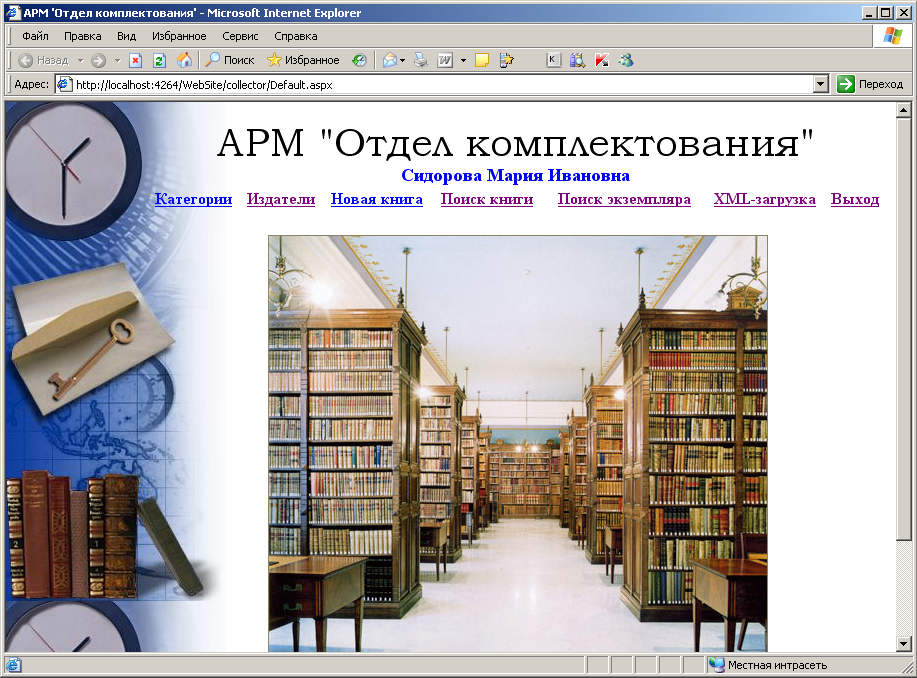

АРМ сотрудника отдела комплектования:




Задание для самостоятельной работы. Этап 1.

В произвольной форме разработайте концептуальную схему вашего проекта. Коротко опишите требования к системе, определите роли пользователей и режимы их работы. В рамках вашего проекта должно быть не менее 2 ролей пользователей. База данных должна содержать не менее 5 таблиц. Имейте в виду, что пользователями вашей системы должны быть именно сотрудники некоторого предприятия. Интерфейс для «внешнего» пользователя (покупателя, читателя, клиента) разрабатывать не обязательно.

Этап 2. Разработка структуры базы данных

ER-модель

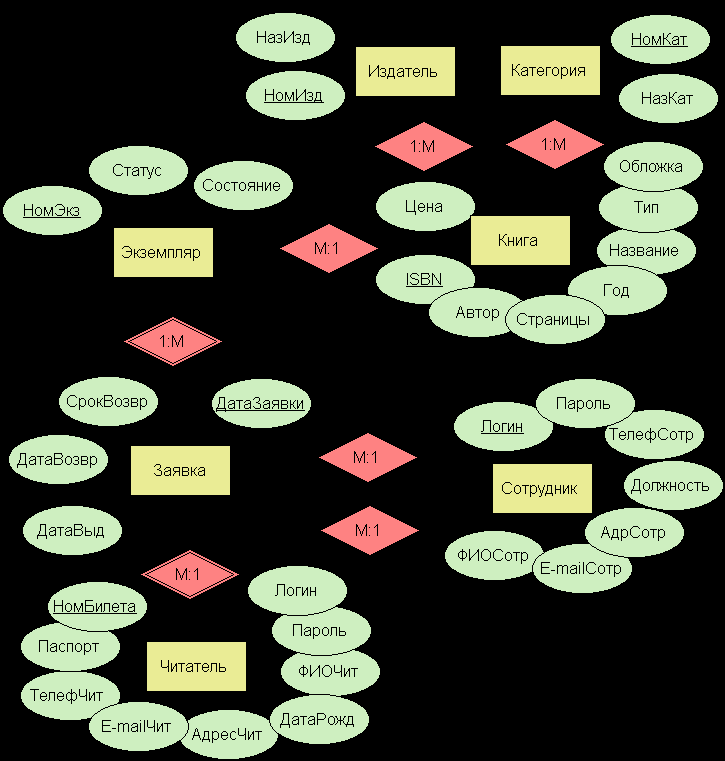

На основе описания требований к проекту составим модель сущностей–связей для базы данных.



Сущность «книга» характеризуется уникальным номером ISBN, автором, названием, годом издания, ценой, количеством страниц, обложкой. Атрибуты книги «издательство» и «категория» выделим в отдельные сущности-справочники.

В библиотеке может быть несколько экземпляров одной и той же книги. Чтобы избежать дублирования информации, выделим отдельную сущность «экземпляр», которая связана с книгой связью многие-к-одному. Свойство «статус» может принимать значения «в хранилище», «на абонементе», «выдан». Свойство «состояние» может принимать значения «годен», «списан», «утерян».

Сущность «читатель» содержит атрибуты: номер читательского билета, ФИО, адрес, телефон, e-mail, номер паспорта, логин, пароль.

Сущность «сотрудник» содержит атрибуты: номер сотрудника, ФИО, адрес, телефон, e-mail, должность, логин, пароль.

Для фиксации информации о заявках и выдачах книг создадим слабую сущность «заявка(выдача)», которая будет содержать дату заявки, а также информацию о выдаче книги: дату выдачи, срок возврата, фактическую дату возврата, логин библиотекаря, выдавшего и принявшего книгу.
