ПРИЛОЖЕНИЕ Е


(справочное)

ПРОМЕРНЫЕ ЭХОЛОТЫ, ПРИМЕНЯЕМЫЕ ПРИ ИНЖЕНЕРНЫХ ИЗЫСКАНИЯХ ДЛЯ СТРОИТЕЛЬСТВА. ОБРАЗЕЦ ЭХОГРАММЫ ПРИ ТАРИРОВАНИИ ЭХОЛОТА


Таблица Е1

Наименование прибора
Фирма (страна изготовитель)
Диапазон измеряемых глубин, м
Рабочая частота, кГц
Питание, В
Потребляемая мощность, Вт или потребляемый ток, мА
Предельная погрешность измерения глубин, м
Ширина диаграммы направленности (ширина акустического луча), град
Регистрация *)
Масса, кг
Программное обеспечение

ПЭЛ-4
Россия
0,4 - 200
135
24
150
0 ¸ 10 - 0,2

10 ¸ 40 - ,3

40 - 200 - 1 % Н
7
Электротермическая бумага ЭТБ-2
60
-

ЭИР
Россия
0,5 - 20
30 - 180
27
120
0,5 ¸ 5 - 0,1

5 ¸ 20 - 2 %
7
Электротермическая бумага ЭТБ-2
64
-

ElacHydrostar-4300
ElacNautic (Германия)
0,4 - 1000
28 - 210
11 - 0
90 Вт
0,05
7
На цифровой выход и термопринтер
15
HYPACK

MAX

Sonar Lite
OhmexInstruments (Великобритания)
0,3 - 80
200
12
70 - 100 мА
0,05
8 - 10



2,5
SONAR2000

Bathy-500MF
ELACNautic (Германия)
0 - 640 м
200
10 - 30



0,5 %






16
HYPACK

MAX

Navisound100D
Reson-Navitronic (Дания)
0,5 - 640 м
28 - 35;190 - 225
18 - 32
10 Вт
1 - 7 см






7
NavisoftSurvey LT

*) Дополнительные функции, используемые при выполнении детальной съемки рельефа дна:

- Автоматическое нанесение на регистрационной ленте периодических оперативных отметок через интервалы 0,5; 1; 3; 5 минут с одновременной подачей сигнала в систему местоопределения объекта.

- Нанесение на регистрационный ленте специальных отметок, делящих временной интервал периодическими отметками. Деление интервала производится на 4, 5, 6, 8, 10, 12 равных промежутков.

- Возможность ввода поправок в измеряемые значения глубин:

< на изменение скорости распространения звука в воде от номинальной, в пределах от 1400 до 1600 м/с с точностью 1 м/с;

< на изменение уровня и углубления вибратора в пределах, от минус 5,9 до плюс 19,5 метров с точностью 0,1 м.

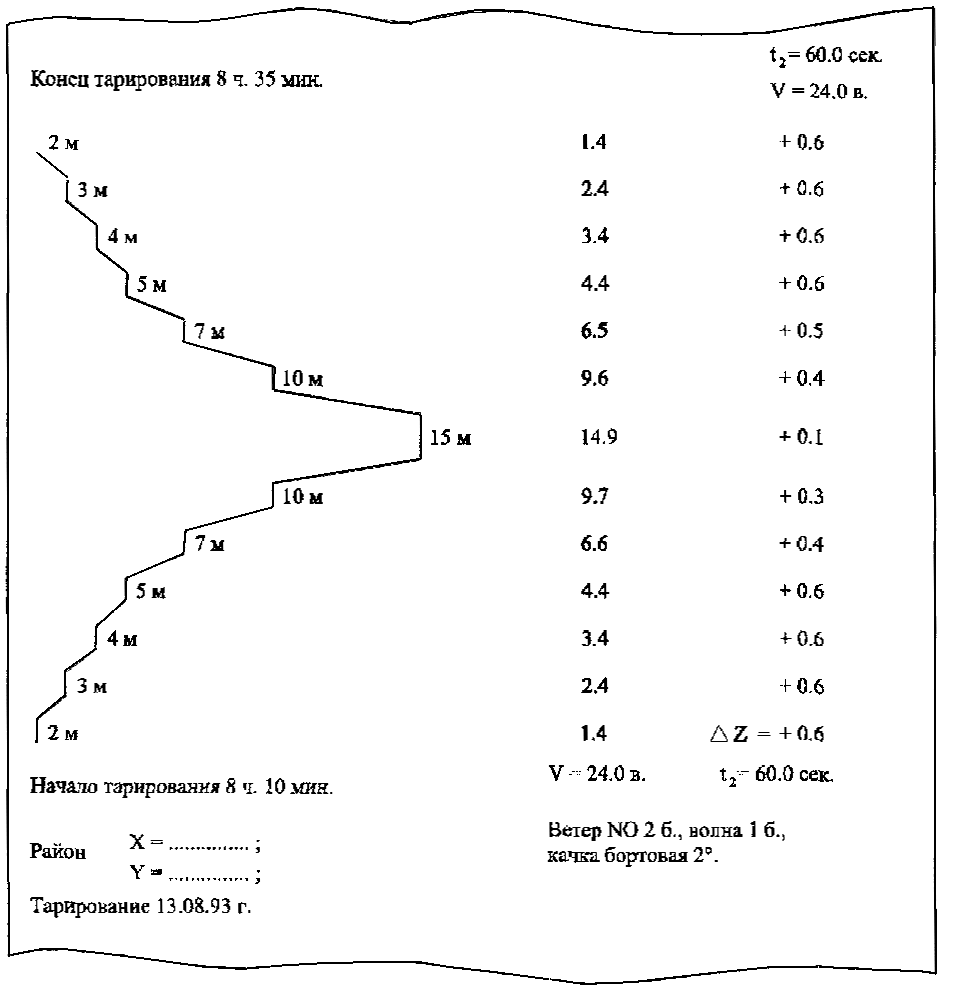

Образец эхограммы при тарировании эхолота



Пример записи тарирования и расчета суммарной поправки эхолота.

дата, время

район
напряжение сети
число об. двигателя
глубина по линю
отсчеты глубин по эхолоту:
сумма рн поправок

I
II
(I + II)/2

26.05.92 г.
24 В
4500/60
2,0
1,6
1,6
1,6
+0,4

8.20 - 8.50






3,0
2,7
2,7
2,7
+0,3

р. Ия. старица






4,0
3,6
3,8
3,7
+0,3

126 км.






5,0
4,7
4,7
4,7
+0,3

прав. берег






7,0
6,8
6,7
6,8
+0,2










10,0
10,0
9,8
9,9
+0,1
