Q1.1 =

83
11




84
12




85
1




86
2



I1 = 2 A
87
3



I2 = 2 A
88
4




89
5




90
6




91
7



I2 = 1 A
92
8



I3 =

93
9



I1 = 1 A
94
10



I2 = 1 A
95
11



I3 =

96
12



I1 = 1 A
97
1



I3 = 1 A
98
2



I1 = 2 A
99
3



I2 =

100
4



I3 = 1 A
Задача №3.
Для электрической цепи, схема которой изображена на рис. 3.1 – 3.17, по заданным в табл. 3 параметрам и линейному напряжению, определить фазные и линейные токи, ток в нейтральном проводе (для четырехпроводной схемы), активную мощность всей цепи и каждой фазы отдельно. Построить векторную диаграмму токов и напряжений на комплексной плоскости.
Номер | Uл, В | Rа, Ом | Rв, Ом | Rс, Ом | Xа, Ом | Xв, Ом | Xс, Ом | Rав, Ом | Rвс, Ом | Rас, Ом | Xав, Ом | Xвс, Ом | Xас, Ом | |
Вариант | Рисунок | |||||||||||||
1 | 3.1 | 220 | 8 | 8 | 8 | 6 | 6 | 6 | - | - | - | - | - | - |
2 | 3.1 | 380 | 8 | 8 | 8 | 6 | 6 | 6 | - | - | - | - | - | - |
3 | 3.2 | 660 | 8 | 4 | 6 | 4 | 3 | 8 | - | - | - | - | - | - |
4 | 3.2 | 127 | 8 | 4 | 6 | 4 | 3 | 8 | - | - | - | - | - | - |
5 | 3.2 | 220 | 8 | 4 | 6 | 4 | 3 | 8 | - | - | - | - | - | - |
6 | 3.3 | 380 | 4 | 8 | 6 | 3 | 4 | 8 | - | - | - | - | - | - |
7 | 3.3 | 660 | 4 | 8 | 6 | 3 | 4 | 9 | - | - | - | - | - | - |
8 | 3.3 | 127 | 4 | 3 | 6 | 8 | 4 | 8 | - | - | - | - | - | - |
9 | 3.4 | 220 | 16.8 | 8 | 8 | 14.2 | 6 | 4 | - | - | - | - | - | - |
10 | 3.4 | 380 | 16.8 | 8 | 8 | 14.2 | 6 | 4 | - | - | - | - | - | - |
11 | 3.4 | 660 | 16.8 | 8 | 8 | 8 | 6 | 4 | - | - | - | - | - | - |
12 | 3.5 | 127 | 10 | - | - | - | 10 | 10 | - | - | - | - | - | - |
13 | 3.5 | 220 | 10 | - | - | - | 10 | 10 | - | - | - | - | - | - |
14 | 3.5 | 380 | 10 | - | - | - | 10 | 10 | - | - | - | - | - | - |
15 | 3.6 | 660 | - | - | - | - | - | - | 8 | 8 | 8 | 6 | 6 | 6 |
16 | 3.6 | 127 | - | - | - | - | - | - | 8 | 8 | 8 | 6 | 6 | 6 |
17 | 3.6 | 220 | - | - | - | - | - | - | 8 | 8 | 8 | 6 | 6 | 6 |
18 | 3.7 | 380 | - | - | - | - | - | - | 8 | 4 | 6 | 4 | 3 | 8 |
19 | 3.7 | 660 | - | - | - | - | - | - | 8 | 4 | 6 | 4 | 3 | 8 |
20 | 3.7 | 127 | - | - | - | - | - | - | 8 | 4 | 6 | 4 | 3 | 8 |
21 | 3.8 | 220 | - | - | - | - | - | - | 4 | 8 | 6 | 3 | 4 | 8 |
22 | 3.8 | 380 | - | - | - | - | - | - | 4 | 8 | 6 | 3 | 4 | 8 |
23 | 3.8 | 660 | - | - | - | - | - | - | 4 | 8 | 6 | 3 | 4 | 8 |
24 | 3.9 | 127 | - | - | - | - | - | - | 16.8 | 8 | 3 | 14.2 | 6 | 4 |
25 | 3.9 | 220 | - | - | - | - | - | - | 16.8 | 8 | 3 | 14.2 | 6 | 4 |
26 | 3.9 | 380 | - | - | - | - | - | - | 16.8 | 8 | 3 | 14.2 | 6 | 4 |
27 | 3.10 | 660 | - | - | - | - | - | - | 10 | - | - | - | 10 | 10 |
28 | 3.10 | 127 | - | - | - | - | - | - | 10 | - | - | - | 10 | 10 |
29 | 3.10 | 220 | - | - | - | - | - | - | 10 | - | - | - | 10 | 10 |
30 | 3.11 | 380 | 10 | - | - | - | 10 | 10 | - | - | - | - | - | - |
31 | 3.11 | 660 | 10 | - | - | - | 10 | 10 | - | - | - | - | - | - |
32 | 3.11 | 127 | 10 | - | - | - | 10 | 10 | - | - | - | - | - | - |
33 | 3.12 | 220 | 15 | - | - | - | 5 | 5 | - | - | - | - | - | - |
34 | 3.12 | 380 | 15 | - | - | - | 5 | 5 | - | - | - | - | - | - |
35 | 3.12 | 660 | 15 | - | - | - | 5 | 5 | - | - | - | - | - | - |
36 | 3.13 | 127 | - | - | - | - | - | - | - | 3 | 8 | 4 | 6 | 8 |
37 | 3.13 | 220 | - | - | - | - | - | - | - | 3 | 8 | 4 | 6 | 8 |
38 | 3.13 | 380 | - | - | - | - | - | - | - | 3 | 8 | 4 | 6 | 8 |
39 | 3.14 | 660 | - | - | - | - | - | - | 8 | 4 | 8 | - | 6 | 10 |
40 | 3.14 | 127 | - | - | - | - | - | - | 8 | 4 | 8 | - | 6 | 10 |
41 | 3.14 | 220 | - | - | - | - | - | - | 8 | 4 | 8 | - | 6 | 10 |
42 | 3.15 | 380 | - | - | - | - | - | - | - | 5 | 6 | 5 | 8 | 4 |
43 | 3.15 | 660 | - | - | - | - | - | - | - | 5 | 6 | 5 | 8 | 4 |
44 | 3.15 | 127 | - | - | - | - | - | - | - | 5 | 6 | 5 | 8 | 4 |
45 | 3.16 | 220 | - | - | - | - | - | - | 5 | - | 6 | 10 | 8 | 4 |
46 | 3.16 | 380 | - | - | - | - | - | - | 5 | - | 6 | 10 | 8 | 4 |
47 | 3.16 | 660 | - | - | - | - | - | - | 5 | - | 6 | 10 | 8 | 4 |
48 | 3.17 | 127 | - | 3 | - | 15 | - | 10 | - | - | - | - | - | - |
49 | 3.17 | 220 | - | 3 | - | 15 | - | 10 | - | - | - | - | - | - |
50 | 3.17 | 380 | - | 3 | - | 15 | - | 10 | - | - | - | - | - | - |
51 | 3.1 | 660 | 8 | 8 | 8 | 6 | 6 | 6 | - | - | - | - | - | - |
52 | 3.1 | 127 | 8 | 8 | 8 | 6 | 6 | 6 | - | - | - | - | - | - |
53 | 3.2 | 220 | 8 | 4 | 6 | 4 | 3 | 8 | - | - | - | - | - | - |
54 | 3.2 | 380 | 8 | 4 | 6 | 4 | 3 | 8 | - | - | - | - | - | - |
55 | 3.2 | 660 | 8 | 4 | 6 | 4 | 3 | 8 | - | - | - | - | - | - |
56 | 3.3 | 127 | 4 | 8 | 6 | 3 | 4 | 8 | - | - | - | - | - | - |
57 | 3.3 | 220 | 4 | 8 | 6 | 3 | 4 | 9 | - | - | - | - | - | - |
58 | 3.3 | 380 | 4 | 3 | 6 | 8 | 4 | 8 | - | - | - | - | - | - |
59 | 3.4 | 660 | 16.8 | 8 | 8 | 14.2 | 6 | 4 | - | - | - | - | - | - |
60 | 3.4 | 127 | 16.8 | 8 | 8 | 14.2 | 6 | 4 | - | - | - | - | - | - |
61 | 3.4 | 220 | 16.8 | 8 | 8 | 8 | 6 | 4 | - | - | - | - | - | - |
62 | 3.5 | 380 | 10 | - | - | - | 10 | 10 | - | - | - | - | - | - |
63 | 3.5 | 660 | 10 | - | - | - | 10 | 10 | - | - | - | - | - | - |
64 | 3.5 | 127 | 10 | - | - | - | 10 | 10 | - | - | - | - | - | - |
65 | 3.6 | 220 | - | - | - | - | - | - | 8 | 8 | 8 | 6 | 6 | 6 |
66 | 3.6 | 380 | - | - | - | - | - | - | 8 | 8 | 8 | 6 | 6 | 6 |
67 | 3.6 | 660 | - | - | - | - | - | - | 8 | 8 | 8 | 6 | 6 | 6 |
68 | 3.7 | 127 | - | - | - | - | - | - | 8 | 4 | 6 | 4 | 3 | 8 |
69 | 3.7 | 220 | - | - | - | - | - | - | 8 | 4 | 6 | 4 | 3 | 8 |
70 | 3.7 | 380 | - | - | - | - | - | - | 8 | 4 | 6 | 4 | 3 | 8 |
71 | 3.8 | 660 | - | - | - | - | - | - | 4 | 8 | 6 | 3 | 4 | 8 |
72 | 3.8 | 127 | - | - | - | - | - | - | 4 | 8 | 6 | 3 | 4 | 8 |
73 | 3.8 | 220 | - | - | - | - | - | - | 4 | 8 | 6 | 3 | 4 | 8 |
74 | 3.9 | 380 | - | - | - | - | - | - | 16.8 | 8 | 3 | 14.2 | 6 | 4 |
75 | 3.9 | 660 | - | - | - | - | - | - | 16.8 | 8 | 3 | 14.2 | 6 | 4 |
76 | 3.9 | 127 | - | - | - | - | - | - | 16.8 | 8 | 3 | 14.2 | 6 | 4 |
77 | 3.10 | 220 | - | - | - | - | - | - | 10 | - | - | - | 10 | 10 |
78 | 3.10 | 380 | - | - | - | - | - | - | 10 | - | - | - | 10 | 10 |
79 | 3.10 | 660 | - | - | - | - | - | - | 10 | - | - | - | 10 | 10 |
80 | 3.11 | 127 | 10 | - | - | - | 10 | 10 | - | - | - | - | - | - |
81 | 3.11 | 220 | 10 | - | - | - | 10 | 10 | - | - | - | - | - | - |
82 | 3.11 | 380 | 10 | - | - | - | 10 | 10 | - | - | - | - | - | - |
83 | 3.12 | 660 | 15 | - | - | - | 5 | 5 | - | - | - | - | - | - |
84 | 3.12 | 127 | 15 | - | - | - | 5 | 5 | - | - | - | - | - | - |
85 | 3.12 | 220 | 15 | - | - | - | 5 | 5 | - | - | - | - | - | - |
86 | 3.13 | 380 | - | - | - | - | - | - | - | 3 | 8 | 4 | 6 | 8 |
87 | 3.13 | 660 | - | - | - | - | - | - | - | 3 | 8 | 4 | 6 | 8 |
88 | 3.13 | 127 | - | - | - | - | - | - | - | 3 | 8 | 4 | 6 | 8 |
89 | 3.14 | 220 | - | - | - | - | - | - | 8 | 4 | 8 | - | 6 | 10 |
90 | 3.14 | 380 | - | - | - | - | - | - | 8 | 4 | 8 | - | 6 | 10 |
91 | 3.14 | 660 | - | - | - | - | - | - | 8 | 4 | 8 | - | 6 | 10 |
92 | 3.15 | 127 | - | - | - | - | - | - | - | 5 | 6 | 5 | 8 | 4 |
93 | 3.15 | 220 | - | - | - | - | - | - | - | 5 | 6 | 5 | 8 | 4 |
94 | 3.15 | 380 | - | - | - | - | - | - | - | 5 | 6 | 5 | 8 | 4 |
95 | 3.16 | 660 | - | - | - | - | - | - | 5 | - | 6 | 10 | 8 | 4 |
96 | 3.16 | 127 | - | - | - | - | - | - | 5 | - | 6 | 10 | 8 | 4 |
97 | 3.16 | 220 | - | - | - | - | - | - | 5 | - | 6 | 10 | 8 | 4 |
98 | 3.17 | 380 | - | 3 | - | 15 | - | 10 | - | - | - | - | - | - |
99 | 3.17 | 660 | - | 3 | - | 15 | - | 10 | - | - | - | - | - | - |
100 | 3.17 | 127 | - | 3 | - | 15 | - | 10 | - | - | - | - | - | - |

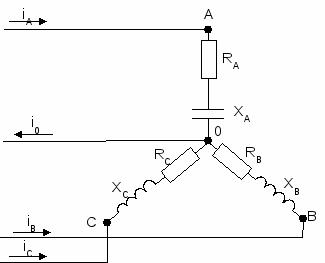

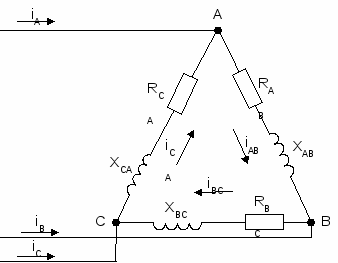

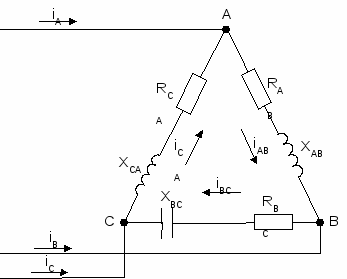

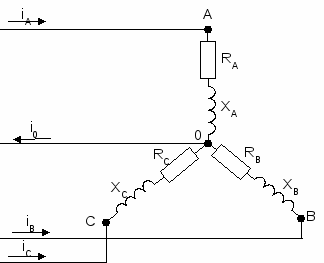

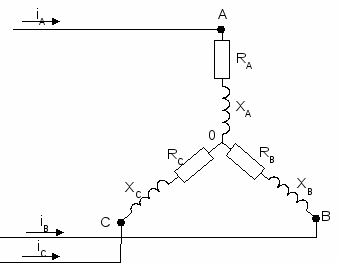

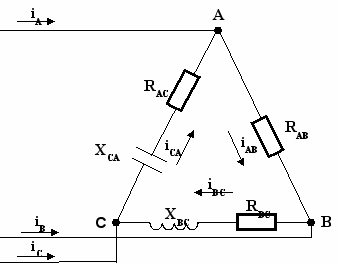

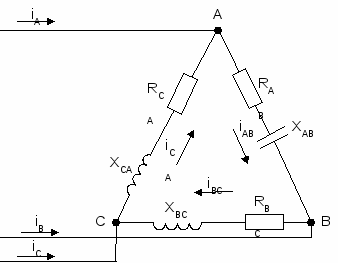

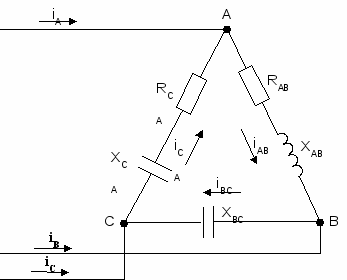

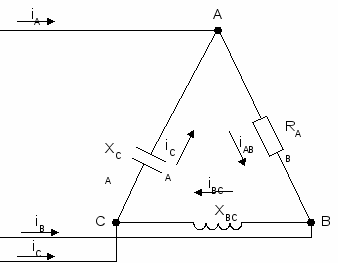

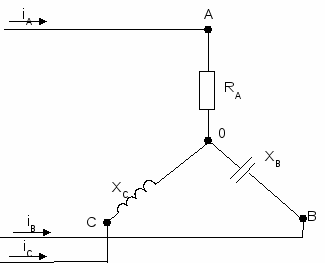

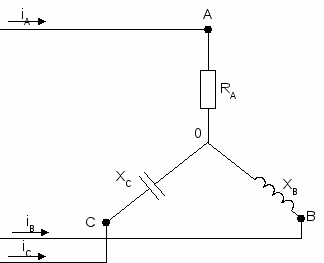

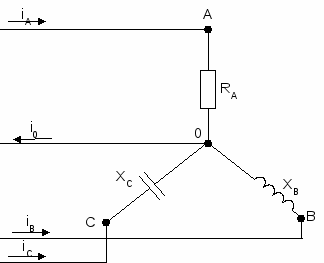

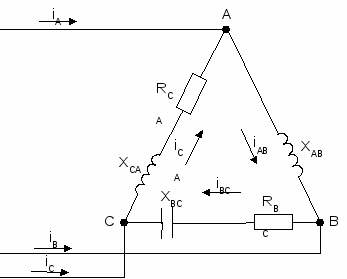

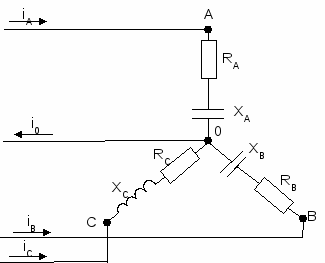

Электрические схемы к задаче 3.

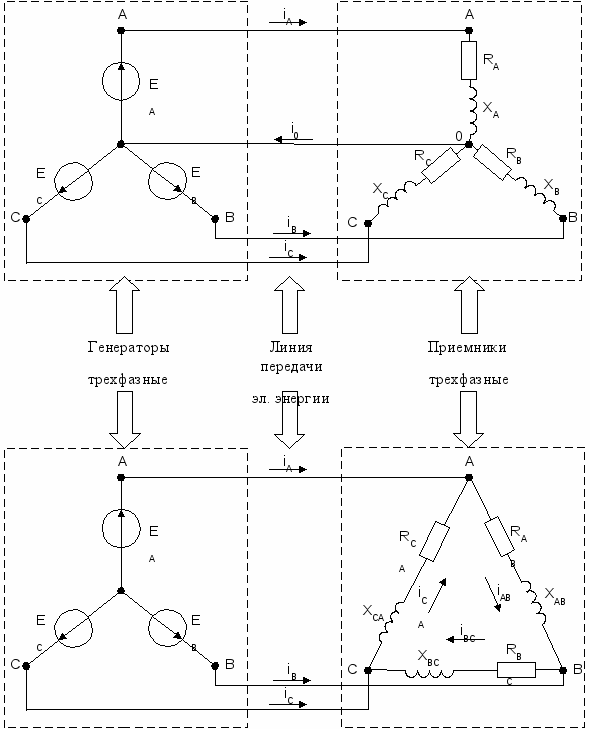

В состав трехфазных систем входят: трехфазные генераторы, трехфазные потребители, трехпроводная (четырехпроводная) линия, соединяющая их.
Примечание: в заданиях к задаче 3 будем показывать только трехфазные приемники.
Для краткости изображения электрических схем генераторы не показаны, но студенты должны представлять и уметь изображать полную трехфазную цепь.

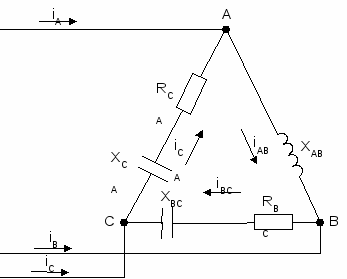

Рис. 3.1 Рис.3.2


Рис. 3.3


Рис. 3.5 Рис.3.6


Рис. 3.7 Рис.3.8


Рис. 3.9 Рис.3.10


Рис. 3.11 Рис.3.12


Рис. 3.13 Рис.3.14


Р

Рис. 3.17
Рекомендуемая литература:
1.Касаткин А.С., Немцов М.В. Электротехника. М.: Высш. Шк., 2005.
2.Полещук В.И. Задачник по электротехнике и электронике. М.: Издательский центр «Академия», 2007. -224с.
3.Берёзкина Т.Ф., Гусев Н.Г. Масленников В.В. Задачник по общей электротехнике с основами электроники. –М.: Высш. шк., 1983. -368 с.
