Приложение Б

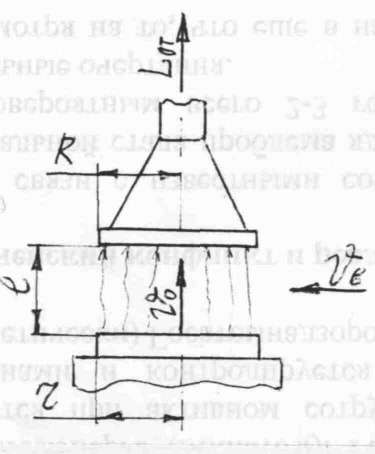

1-В3 Вытяжной зонт круглой формы
| Параметры и размеры отсоса | Производственные процессы | |||
| 1 | 9 | 16 | 23 | |
| Скорость движения паров, Vс м/с | 0,6 | 0,65 | 0,7 | 0,75 |
| Скорость движения воздуха в помещении, Vв м/с | 0,3 | 0,3 | 0,4 | 0,35 |
| Радиус источника, r, м | 0,6 | 0,65 | 0,7 | 0,75 |
| Радиус зонта, R, м | 0,6 | 0,65 | 0,7 | 0,75 |
| Высота, l, м | 1,0 | 1,2 | 1,0 | 1,5 |
| Вредные выделения | спирт | бензин | толуол, ксилол | аммиак |

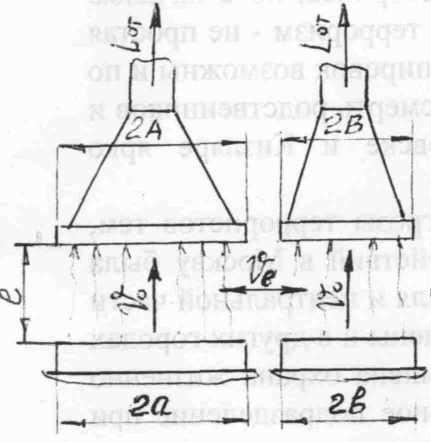

2-В3 Вытяжной зонт прямоугольной формы
| Параметры и размеры отсоса | Производственные процессы | ||||
| 3 | 5 | 10 | 24 | 29 | |
| Скорость движения паров, Vс м/с | 0,8 | 0,9 | 1,0 | 1,05 | 1,1 |
| Скорость движения воздуха в помещении, Vв м/с | 0,4 | 0,45 | 0,5 | 0,5 | 0,55 |
| Размеры источника, 2А/2В, м | 1,2 | 1,4 | 1,5 | 1,3 | 1,3 |
| 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | |
| Размеры зонта, 2А/2В, м | 1,3 | 1,4 | 1,6 | 1,8 | 2,0 |
| 0,8 | 0,8 | 0,8 | 0,9 | 1,0 | |
| Эквивалентный радиус зонта, rэ, м | 0,58 | 0,6 | 0,69 | 0,72 | 0,8 |
| Высота, l, м | 1,5 | 1,2 | 1,3 | 1,4 | 1,2 |
| Вредные выделения | спирт | спирт | бензин | аммиак | хлор |

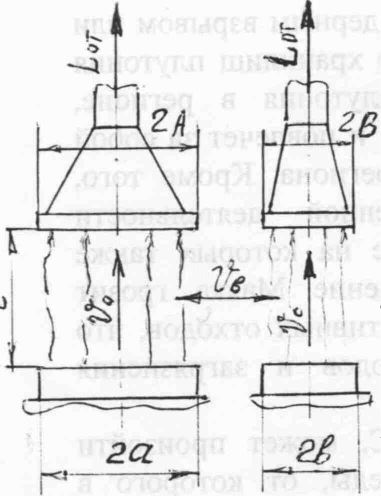

3-3В Вытяжной зонт щелевой формы
| Параметры и размеры отсоса | Производственные процессы | ||||
| 2 | 12 | 18 | 30 | 33 | |
| Скорость движения паров, Vс м/с | 0,7 | 0,7 | 1,2 | 0,8 | 0,9 |
| Скорость движения воздуха в помещении, Vв м/с | 0,35 | 0,35 | 0,5 | 0,4 | 0,45 |
| Размеры источника, 2А/2В, м | 2,0 | 1,8 | 3,0 | 2,0 | 3,0 |
| 0,5 | 0,6 | 1,0 | 0,5 | 1,0 | |
| Размеры зонта, 2А/2В, м | 2,5 | 2,5 | 3,0 | 2,5 | 3,1 |
| 0,5 | 0,6 | 1,0 | 0,6 | 1,0 | |
| Эквивалентный радиус зонта, rэ, м | 0,66 | 0,7 | 0,98 | 0,7 | 0,98 |
| Высота, l, м | 1,0 | 1,5 | 2,5 | 1,2 | 1,4 |
| Вредные выделения | спирт | бензин | толуол, ксилол | хлор (галоген) | углеводороды нефти |
4-ВП Вытяжная панель круглой формы
| Параметры и размеры отсоса | Производственные процессы | ||||
| 7 | 11 | 13 | 22 | ||
| Тепловыделения, Q, Вт | 750 | 1000 | 1250 | 1500 | |
| Скорость испарения, Vо м/с | 0,65 | 0,68 | 0,7 | 0,75 | |
| Скорость движения воздуха в помещении, Vв м/с | 0,3 | 0,35 | 0,35 | 0,4 | |
| Размеры источника, r, м | 0,5 | 0,55 | 0,6 | 0,65 | |
| Размеры панели, r, м | 0,5 | 0,55 | 0,6 | 0,65 | |
| Координаты вытяжной панели, м | x | 0,8 | 0,75 | 0,8 | 0,9 |
| y | 0,8 | 0,75 | 0,8 | 0,9 | |
| Вредные выделения | бензин | толуол, ксилол | бензол | ацетон |

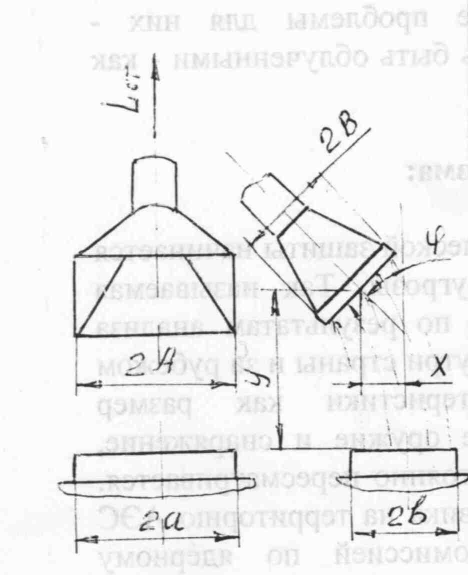

5-ВП Вытяжная панель прямоугольной или целевой формы
| Параметры и размеры отсоса | Производственные процессы | ||||
| 8 | 14 | 21 | 31 | ||
| Тепловыделения, Q, Вт | 200 | 250 | 300 | 400 | |
| Скорость испарения, Vо м/с | 0,34 | 0,35 | 0,42 | 0,5 | |
| Размеры источника, 2А/2В, м | 2,0 | 2,5 | 1,5 | 1,5 | |
| 1,2 | 1,5 | 1,5 | 1,0 | ||
| Размеры отсоса, 2А/2В, м | 2,0 | 2,5 | 1,5 | 1,5 | |
| 1,2 | 1,5 | 1,5 | 1,0 | ||
| Эквивалентный радиус, rэ, м | 0,87 | 1,1 | 0,85 | 0,7 | |
| Координаты, м | x | 0,8 | 1,5 | 1,2 | 1,5 |
| y | 1,5 | 1,5 | 1,5 | 1,0 | |
| Угол наклона φ, радиан | π/4 | π/6 | π/5 | π/6 | |
| Скорость движения воздуха, Vв м/с | 0,3 | 0,35 | 0,35 | 0,4 | |
| Вредные выделения | бензин | бензол | ацетон | углеводороды нефти |

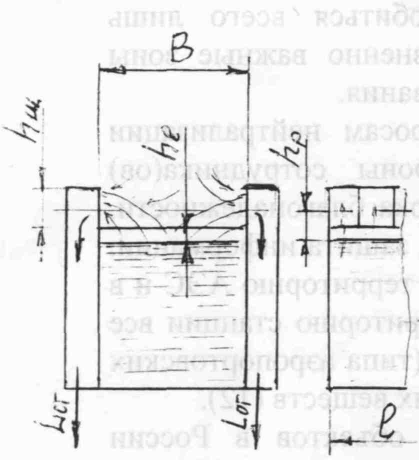

6-БО Бортовой отсос односторонний

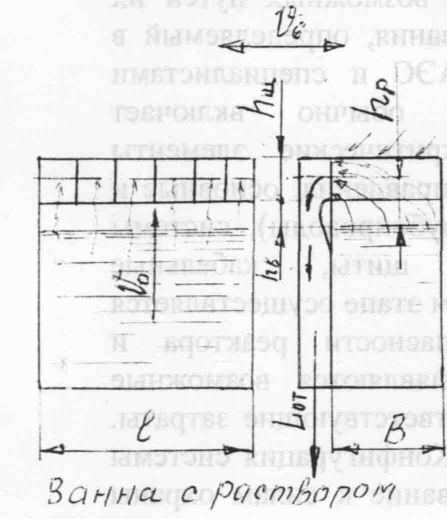

Ванна с раствором
| Параметры и размеры отсоса | Производственные процессы | |||
| 4 | 20 | 26 | 32 | |
| Скорость движения воздуха, Vв м/с | 0,2 | 0,3 | 0,35 | 10,5 |
| Скорость испарения, Vо м/с | 1,0 | 0,8 | 1,2 | 1,5 |
| Разность температур раствора и воздуха Δt | 400 | 300 | 500 | 800 |
| Размеры ванны В/l, м | 0,5 | 0,6 | 0,5 | 0,6 |
| 1,0 | 1,2 | 1,0 | 1,2 | |
| Высота входа струи в щель отсоса hp, м | 0,2 | 0,25 | 0,25 | 0,2 |
| Коэффициент конструктив. схемы отсоса СI | 1,8 | 1,8 | 1,8 | 1,8 |
| Вредные выделения | спирт | ацетон | хлор (галогены) | углеводороды нефти |
7-БО Бортовой отсос двусторонний
Параметры и размеры отсоса | Производственные процессы | |||
| 6 | 17 | 19 | 28 | |
| Скорость движения воздуха, Vв м/с | 0,45 | 0,5 | 0,6 | 0,5 |
| Скорость выделения паров над ванной, Vо м/с | 1,1 | 1,0 | 1,2 | 1,5 |
| Разность температур раствора и воздуха Δt | 30 | 40 | 40 | 50 |
| Размеры ванны В/l, м | 0,8 | 1,0 | 1,2 | 1,5 |
| 1,2 | 1,5 | 2,0 | 2,5 | |
| Высота входа струи в щель отсоса hp, м | 0,2 | 0,25 | 0,25 | 0,2 |
| Коэффициент конструктив. схемы отсоса СI | 1,0 | 1,0 | 1,0 | 1,0 |
| Вредные выделения | Спирт | толуол, ксилол | толуол, ксилол | хлор (галогены) |

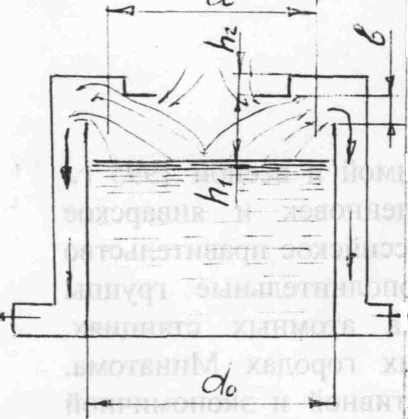

8-БО Бортовой отсос кольцевой
| Параметры и размеры отсоса | Производственные процессы | ||
| 15 | 25 | 27 | |
| Скорость движения воздуха, Vв м/с | 0,4 | 0,4 | 0,4 |
| Скорость выделения паров, Vо м/с | 1,2 | 1,1 | 1,2 |
| Разность температур раствора и воздуха Δt | 50 | 40 | 50 |
| Размеры ванны d0/d, м | 1,5 | 1,6 | 1,4 |
| 1,3 | 1,4 | 1,2 | |
| Размеры отсоса h1/h2, м | 0,12 | 0,14 | 0,12 |
| 0,08 | 0,1 | 0,08 | |
| Вытяжная щель в, м | 0,08 | 0,1 | 0,08 |
| Вредные выделения | бензол | аммиак | хлор (галогены) |
