0.12 Устройства ввода
0.12.1 Клавиатуры (Keyboards)
Естественным и единственным устройством ввода текста является клавиатура. Для обнаружения нажатия клавиши используется несколько различных способов: механическое замыкание контактов, изменение емкости, изменение магнитного поля, прерывание луча света и т.д. Важными свойствами клавиатуры являются кодировка, используемая для идентификации нажатия клавиши - ASCII (American Standard Code for Infomation Interchange), КОИ-7, КОИ-8 (ГОСТ), MIC (Болгария) и т.д., количество клавиш редактирования текста, возможности расширения кодировки за счет нажатия дополнительных клавиш - верхнего и нижнего регистров (Shift), клавиш для задания управляющих символов и кодов (Ctrl, Alt). Существенными являются и эргономические свойства - размеры и расположение клавиш, наличие тактильной обратной связи при нажатии и ощущение контакта при полностью нажатой клавише.
0.12.2 Кнопки (Buttons)
Программируемые функциональные кнопки обычно служат для задания какого-либо определенного воздействия, связанного с нажатием, отпусканием или удержанием кнопки (ввод команды, выбор параметра). Конструктивно кнопки устроены аналогично кнопкам текстовой клавиатуры. Чаше всего они объединены с текстовой клавиатурой, но иногда выделены в виде отдельного блока. Другой разновидностью функциональной клавиатуры являются кнопки на зондах планшетов или на "мышке".
Основное отличие кнопочного устройства от текстового состоит в том, что клавиш на клавиатуре всегда ограниченное количество и с ними жестко связаны определенные метки (коды клавиш). Клавиши же кнопочного устройства не имеют заранее определенного значения и их число может меняться от одной до нескольких десятков.
По сути дела текстовая клавиатура просто разновидность кнопочной, но так как она нашла большое распространение, то обычно выделяется в отдельный класс устройств.
Во многих компьютерных системах за счет написания собственного драйвера можно превратить текстовую клавиатуру в программируемую функциональную и наоборот.
0.12.3 Световое перо (Lightpen)
Световое перо (рис. 0.12.1) служит для непосредственного указания элементов изображения на экране. При аналоговой генерации векторов (символов) можно идентифицировать конкретный вектор (символ). При цифровой генерации векторов можно идентифицировать "рассматриваемую" точку изображения. Из-за нечеткой оптики светового пера и трудностей позиционирования в точку на экране эта возможность практически не нужна. Чаще световое перо используется для указания всего элемента изображения. В каждом случае используется временное соответствие светового сигнала и сиюминутного состояния обработки команд построения. На векторном дисплее таким образом устанавливается однозначное соответствие между текущей командой, отрабатываемой дисплейным генератором, и элементом изображения, от которого пришел световой импульс.
Для идентификации некоторого сложного элемента картинки как целого, например, изображения микросхемы, используется техника "идентификаторов указания". Идентификатор указания представляет собой неграфический, комментирующий элемент дисплейного файла. При аппаратной обработке идентификаторов указания дисплейный процессор запоминает их последовательность, в общем случае иерархическую. Для идентификации объекта при поступлении импульса от светового пера достаточно просмотреть запомненные идентификаторы указания.
Пример дисплейного файла с двумя указуемыми объектами
| Команда | Смысл | Стек picid |
| . . . . . . | любые дислейные команды | пусто |
| picid 001 | идентификатор указания 001 | 001 |
| . . . . . . | графические команды | 001 |
| . . . . . . | построения элемента 001 | 001 |
| end_picid | конец указуемой группы | пусто |
| . . . . . . | любые дислейные команды | пусто |
| picid 002 | идентификатор указания 002 | 002 |
| . . . . . . | графические команды | 002 |
| . . . . . . | построения элемента 002 | 002 |
| end_picid | конец указуемой группы | пусто |
| . . . . . . | любые дислейные команды | пусто |
| endpic | конец дисплейного файла | пусто |
В данном примере имеется два не вложенных указуемых элемента. До отработки команды picid 001 стек идентификаторов указания пуст. После ее отработки и до первой команды end_picid в стеке будет находится 001. После отработки end_picid стек идетификаторов указания очищается и до команды picid 002 остается пустым.
В растровых дисплеях отклонение луча не зависит от обрабатываемого изображения. В этом случае информация о указании дает позицию на экране. Для идентификации элемента картинки с помощью светового пера в растровых дисплеях требуется "прокрутка в уме" всего видимого изображения для определения принадлежности точки некоторому объекту (объектам). При этом также может использоваться программно реализованная техника идентификаторов указания. Для ускорения интерпретации изображения часто используются так называемые графические оболочки - обычно прямоугольники, иногда окружности, объемлющие элементы изображения. Если точка, указанная световым пером, находится вне графической оболочки, то интерпретацию объекта можно пропустить.
В качестве эха светового пера обычно используют сверхподсветку выделенного элемента изображения. В векторных дисплеях сверхподсветка примитивного элемента (вектор, символ) реализуется аппаратно.
В целом это устройство применяется все реже не только из-за того, что оно более применимо на векторных дисплеях, но, в основном, из-за того что длительная работа с ним весьма утомительна - рука всегда "на весу".

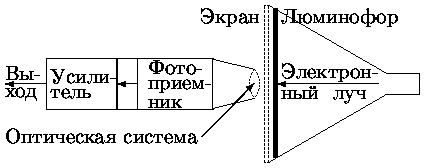

Рис. 0.5.1: Схема работы светового пера. 1 - усилитель, 2 - фотоприемник, 3 - оптическая система
