0.10.4 Дисплеи с электролюминисцентным индикатором
В 1937 г. был открыт эффект электроминисценции, заключающийся в излучении света легированного марганцем ZnS под воздействием электрического поля высокой напряженности (106 в/см).
В 1981 г. началось практическое использование электролюминисцентных индикаторов. Они обеспечивают очень высокие контрастность и яркость при малых инерционности и толщине и высокой прочности. Срок их службы - более 120 000 часов, диапазон рабочих температур от -45C до +65C, угол обзора до 160.
Панель электролюминисцентного индикатора состоит из стеклянной пластины, прозрачных проводников из окиси олова, чередующихся слоев изолятора и люминофора и темных проводников, перпендикулярных прозрачным (рис. 0.10.12).
Люминофор светится под воздействием переменного напряжения, прикладываемого к электродам строк и столбцов. Это переменное напряжение возбуждает свободные электроны в кристаллической структуре люминофора. Возбужденные свободные электроны, сталкиваясь с атомами примеси, переводят их электроны на более высокие энергетические уровни. При возврате в свое обычное состояние они испускают фотоны в видимом спектре.
Люминофор, применяемый в электролюминисцентных индикаторах, требует довольно высокого напряжения (170-210 В), что требует применения более дорогостоящих микросхем управления, чем для жидкокристаллических индикаторов.

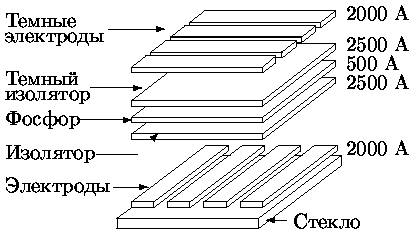

Рис. 0.3.12: Схема электролюминисцентного индикатора
0.10.5 Дисплеи с эмиссией полем
Дисплеи с эмиссией полем (FED) - плоские дисплеи, которые по принципу работы подобны обычным ЭЛТ. Но в отличие от обычной ЭЛТ, в которой имеется одна (три) электронных пушки, в данных дисплеях каждый пиксел имеет собственный, независимо адресуемый источник электронов. Электроны генерируются из холодных катодов, имеющих форму очень острых микроигл, которых на каждый пиксел может иметься до нескольких тысяч (рис. 0.10.13). Приложение электрического поля между прозрачным анодом экрана и катодом приводит к очень высоким напряженностям электрического поля из-за заостренности микроигл. Микроиглы изготавливаются из высокотемпературного материала, типа молибдена для того, чтобы при очень большой плотности тока, характерной для центров эмиссии, не возникало разбрызгивание металла и затупление игл. Электроны затем ускоряются и фокусируются на люминофор и свет испускается таким же образом как в ЭЛТ.

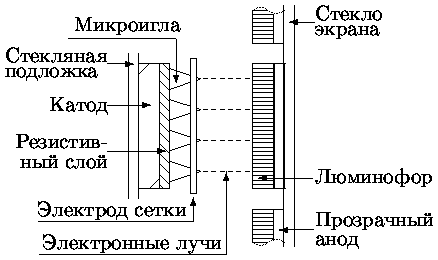

Рис. 0.3.13: Схема индикатора с эмиссией полем
Дисплеи с эмиссией полем представляются весьма перспективными из-за небольших габаритов, широкого угла наблюдения (почти 180), малого энергопотребления (несколько ватт для дисплея размером с записную книжку), хорошего воспроизведения цветов (люминофор ЭЛТ), высокой скорости работы (в принципе той же что и ЭЛТ).
Применение люминофоров ЭЛТ требует использования высокого ускоряющего напряжения, что заставляет электроны расходиться от прямой линии. При этом пикселы становятся менее точно определенными, т.е. изображение размывается. Для компенсации дефокуировки требуются дополнительные электроды, усложняющие конструкцию. Кроме этого, так как данный дисплей - вакуумное устройство, то наличие остаточных газов в сочетании с высоким напряжением вызывает разрушительную ионную бомбардировку микроигл катодов. По этим причинам в настоящее время среди разработчиков ведется дискуссия о целесообразности использования люминофоров ЭЛТ.
Дисплеи данного типа (в основном пятидюймовые одноцветные дисплеи для приборов) в настоящее время серийно в промышленных масштабах производит PixTech (консорциум компаний в Европе, США и Японии).
Компания Candescent Сан-Хосе, Калифорния объявила о планируем выпуске таких дисплеев размером с записную книжку.
Однако успехи в крупносерийном производстве ЖК индикаторов с активной матрицей, по-видимому, не дадут возможности дисплеям с эмиссией полем получить широкий рынок.
0.11 Дисплейные подсистемы IBM PC
Дисплеи для IBM PC относятся к растровым дисплеям. Их специальное рассмотрение делается в связи с тем, что в настоящее время они наиболее распространенны, хотя вряд ли могут служить примером изящных технических решений.
Дисплейная подсистема IBM PC состоит из двух основных компонент:
видеоадаптера,
монитора.
В свою очередь и видеоадаптеры и мониторы разделяются на несколько различных типов. Допускаются определенные (не произвольные) их комбинации.
0.11.1 Видеоадаптеры
Первоначально IBM PC выпускались с черно-белым адаптером MDA (Monochrome Display Adapter). Максимальное разрешение составляло 640×350 точек, графические возможности отсутствовали. Следующим был также черно-белый видеоадаптер "Геркулес", выпущенный фирмой Hercules Computer Technology, Inc. Этот адаптер обеспечивает разрешение 720×350 с графическими возможностями.
Первым цветным видеоадаптером фирмы IBM стал CGA (Color Graphics Adapter). Разрешение его мало (320×200), цветов мало (до 4), программирование противоестественное. Максимальное разрешение составляет 640×200.
Затем был выпущен видеоадаптер EGA - (Enhanced Graphics Adapter). Он обеспечивает разрешение 640×200 при 16 цветах из 64. Максимальное разрешение 640×350.
Первым видеоадаптером со сравнительно приемлемыми характеристиками стал VGA (Video Graphics Array) с максимальным разрешением до 800×600 при 256 цветах.
Затем фирма IBM разработала видеоадаптер 8514/A, имевшего параметры более соответствующие сложившимся потребностям - 1024×768 при 256 цветах.
Последняя разработка фирмы IBM - видеоадаптер XGA (eXtended Graphics Array) с не самыми современными возможностями 1024×768 при 256 цветах. Он на уровне регистров совместим с VGA.
Многие фирмы выпускают улучшенные версии VGA под названиями Super VGA и Ultra VGA, но общий стандарт отсутствует.
Фирма Texas Instruments предложила стандарт на программный интерфейс с интеллектуальными видеоадаптерами, использующими графические процессоры TMS 340xx (TIGA-стандарт, Texas Instruments Graphics Architecture). В настоящее это самые мощные видеоадаптеры для IBM PC.
Сводка основных параметров упомянутых видеоадаптеров приведена в таблице 0.11.1.
Таблица 0.11.1: Характеристики видеоадаптеров IBM PC
| Адап- | Подклю- | Разре- | Развертки | Цве- | |
| тер | чение | шение | Кадр., | Строчн., | тов |
| | | | Гц | кГц | |
| MDA | TTL | 720×350 | 50 | 18.43 | - |
| HGC | TTL | 720×348 | 50 | 18.43 | - |
| CGA | RGB/TTL | 640×200 | 60 | 15.75 | 4 |
| EGA | RGB/TTL | 640×350 | 60 | 21.85 | 16 |
| EGA+ | RGB/TTL | 640×480 | 60 | 30.50 | 16 |
| VGA | RGB | 640×480 | 60/70 | 31.47 | 16 |
| | аналог | | | | |
| 8514/A | -- | 1024×768 | 87 | 35.50 | 256 |
| | | | черес. | | |
| XGA | -- | 1024×768 | 72 | 37.50 | 256 |
| SVGA-1 | -- | 800×600 | 56 | 35.20 | 256 |
| SVGA-2 | -- | 800×600 | 60 | 37.80 | 256 |
| SVGA-3 | -- | 800×600 | 72 | 48.30 | 256 |
| UVGA-1 | -- | 1024×768 | 60 | 48.40 | 256 |
| UVGA-2 | -- | 1024×768 | 70 | 56.50 | 256 |
| UVGA-3 | -- | 1280×960 | 60 | 64.00 | 256 |
| TIGA | -- | 1280×1024 | 60 | 64.00 | 64 млн |
