4.3. Модель блоковой динамики осадочного чехла и фундамента РТ


По результатам анализа представляется возможность построить карту современных геодинамических процессов в системе «осадочный чехол-фундамент» по следующему алгоритму:
  • фактурой для построения осей контактных областей блоков земной коры, сформированных всей ее историей, примем оверлей экспозиций карт гравитационного поля и интегрального кинематического параметра,
  • современное геодинамическое состояние блоковой схемы представим картой оценок аномальных давлений фундамента по сейсмическим данным, которую наложим поверх предыдущего оверлея.

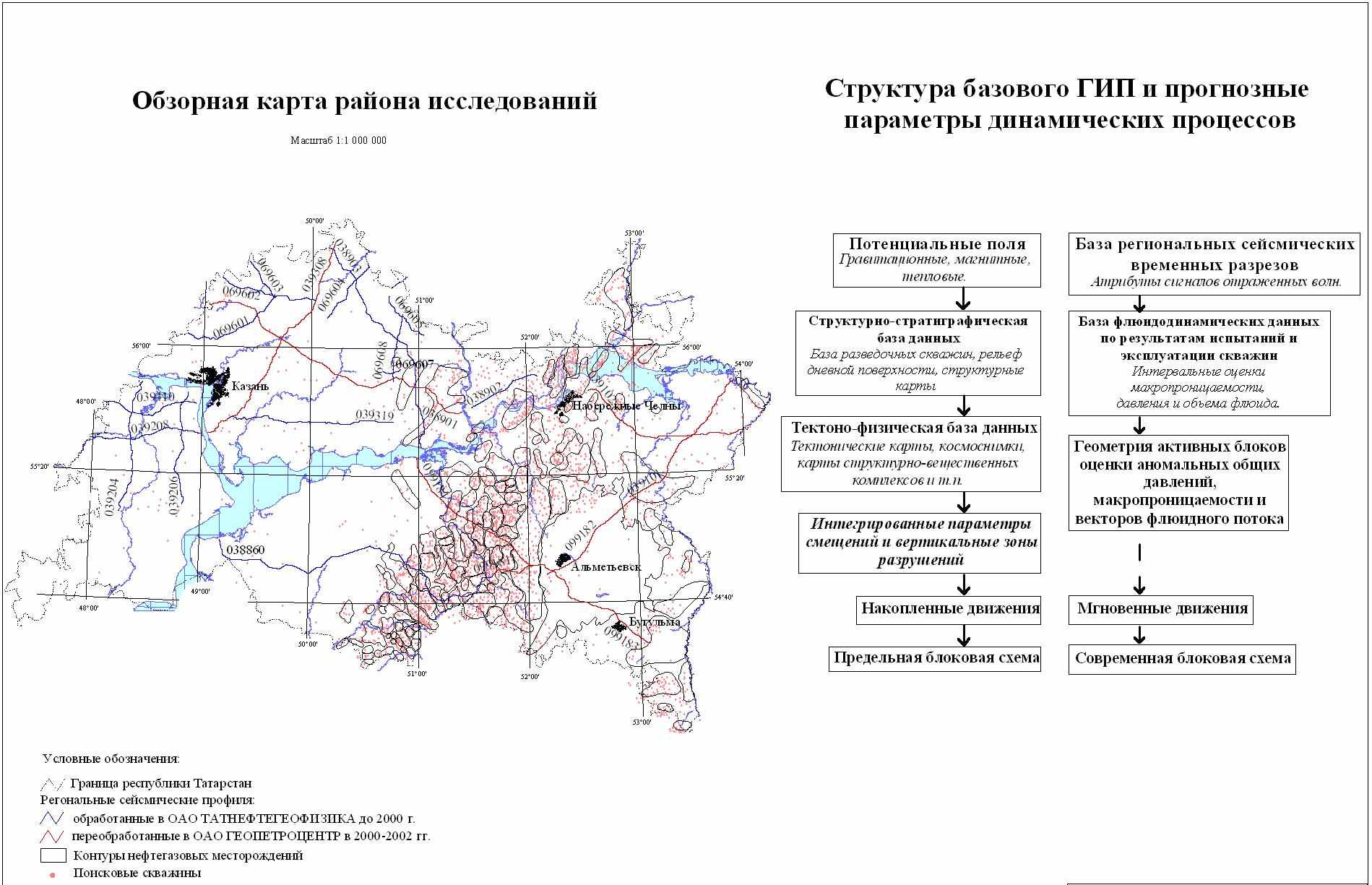

В соответствии с принятой идеологией построена модель параметров накопленных и мгновенных динамических процессов в границах РТ (рис. 4.15 (ссылка скрыта)). Построенная модель отражает два важнейших параметра среды: геометрию блоковой структуры и степень относительной активности выделенных блоков. Обнаруживаются объективно связанные две системы блоковой конструкции, одна из которых определяет зоны разрушений, исторически сложившиеся в периоды формирования и геодинамического развития осадочного чехла, вторая - отражает современный процесс блоковой динамики.

Очевидное следствие из сопоставления этих блоковых систем формулируется следующим образом: пересечение (совпадение) накопленных и мгновенных движений формирует высокопроницаемую зону, которая сообщается с глубокими интервалами фундамента и тем самым обеспечивает поддержку необходимых генерационных и миграционных режимов формирования и переформирования месторождений нефти. Подтверждением сказанному служит уникальный узел совпадения контрастных зон накопленных процессов и зон действующих аномальных давлений в области Ромашкинского месторождения. Следовательно, можно предположить, что и все остальные узлы выводят на формирование стратегии детальной разведки (например, район Мелекесской впадины имеет вполне перспективную схему наложения динамических процессов в конкретном районе).

Данная схема позволяет приступить к процессу динамико-флюидного моделирования как для всей схемы блоковой динамики в целом, так и в более крупных масштабах для отдельных фрагментов территории, где плотность фактических данных выше. А, развивая созданную модель на уровень масштабов 1:100 000 можно выйти на прогноз новых ресурсов.


Из приложений.





ЗАКЛЮЧЕНИЕ


В результате проведения исследовательской работы была построена схема современной геодинамики осадочного бассейна на территорию республики Татарстан. Построенная схема отражает два важнейших параметра среды: геометрию блоковой структуры и степень относительной активности выделенных блоков.

Анализ этой схемы свидетельствует о распределении флюидного потока и местоположения зон стечения флюида. Очевидно, что самая контрастная зона разрушения находится в поле аномальных флюидных потоков и именно поэтому обладает наибольшей продуктивностью. Зоны разрушения в поле нормальных давлений мало продуктивны. Здесь так же очевидна связь нефтенасыщения осадочных комплексов с наложением параметров современной и накопленной блоковой динамики. Подтверждением этому служит уникальный узел совпадения контрастных зон накопленных процессов и зон действующих аномальных давлений в области Ромашкинского месторождения.

Данная схема позволяет приступить к процессу динамико-флюидного моделирования как для всей схемы блоковой динамики в целом, так и в более крупных масштабах для отдельных фрагментов территории, где плотность фактических данных выше. А, развивая созданную модель на уровень масштабов 1:100 000 можно выйти на прогноз новых ресурсов. Анализ перспектив развития и поддержка процессов разработки нефтяной ресурсной базы РТ с учетом высказанных соображений может быть ориентирован на два приоритетных направления:
  • разработка моделей геодинамических и флюидодинамических параметров на уровне масштаба 1:100 000 в пределах выявленных перспективных районов по региональной модели с малой плотностью сети разведочного бурения,
  • планомерная деятельность по реконструкции флюидодинамических моделей в пределах лицензионных участков нефтяных кампаний.

Построение производных карт (карты структурных горизонтов и их производные), их анализ и, как результат, создание схемы современной геодинамики стало возможным с применением ГИС настольного картографирования, имеющих функции анализа и удобный дружественный интерфейс. Динамичность и быстрота операций, возможность пополнения информацией, ее обобщения, обработки и систематизации, а также высокая производительность дают преимущество использования компьютерных технологий в геологических и геофизических областях. Представленный в работе геоинформационный пакет удобен в применении широкому кругу пользователей благодаря дружественному интерфейсу и оперативному доступу к информации.

Данный пакет успешно используется ОАО «ТАТНЕФТЕГЕОФИЗИКА» и ведутся работы по пополнению пакета. Полученные результаты были использованы при написании отчета в конце 2003 г. [17].

СПИСОК ЛИТЕРАТУРЫ

  1. Богданова С.В. Земная кора Русской плиты в раннем докембрии. Труды ГИН АН СССР 1986 г. 224с.
  2. Боронин В.П., Степанов В.П., Гольштейн Б.Л. Геофизическое изучение кристаллического фундамента. Изд. Казанского Университета 1996 г. 200 с.
  3. Войтович Е.Д., Гатиятуллин Н.С. Тектоника Татарстана. Изд. КГУ. Казань 1998 г. 140 с.
  4. Иванников А.Д., Кулагин В.П., Тихонов А.Н., Цветков В.Я.. Геоинформатика. Изд. МАКС Пресс. Москва 2001 г. 349 с.
  5. Королев Ю.К. Общая геоинформатика. Часть I. Теоретическая геоинформатика. Выпуск I. Изд. ООО СП «Дата+». Москва 1998 г. 118 с.
  6. Королев Ю.К. Статьи, лекции, доклады по проблемам геоинформатики. Изд. «Дата+». Москва 2000 г. 127 с.
  7. Кормильцев В.В., Писецкий В.Б., Ратушняк А.Н. Течение Дарси в деформируемом поровом пространстве. Деп. ВИНИТИ № 15-В00. Екатеринбург 2000 г. 12 с.
  8. Кошкарев А.В., Тикунов В.С. Геоинформатика. Под ред. доктора тех. наук Лисицкого Д.В. Изд. «Картогеоцентр» - «Геодезиздат». Москва 1993 г. 211 с.
  9. Кристаллический фундамент Татарстана и проблемы его нефтегазоносности. Под редакцией Муслимова Р.Х., Лапинской Т.А. Изд. «Дента». Казань 1996 г. 487 с.
  10. Лапинская Т.А., Богданова С.В. Основные черты геологического строения и главнейшие метаморфические и магматические комплексы докембрийского фундамента Волго-Уральской нефтегазоносной области. Геология, петрология кристаллических образований Восточно-Европейской платформы. Изд. Недра. Москва 1976 г. 106 с.
  11. Лапинская Т.А., Попова Л.П., Постников А.В., Яковлев Д.О. Отражение структурно-вещественной неоднородности фундамента в строении осадочного чехла Южно-Татарского свода. Геология нефти и газа. 1989 г. 27 с.
  12. Лурье И.К. Геоинформатика. Учебные геоинформационные системы: Учебно-методическое пособие. Изд. Московского ун-та. Москва 1997 г. 114 с.
  13. Майкл Н. ДеМерс. Географические информационные системы. Основы. Изд. Дата+. Москва 1999 г. 490 с.
  14. Отчет «Комплексные геолого-геофизические, геохимические и промысловые исследования процесса формирования и переформирования крупных нефтяных месторождений Татарстана». ТГРУ, ОАО «Татнефть». Казань 2001 г.
  15. Петров В.Н.. Информационные системы. Изд. дом «Питер». Санкт-Петербург 2002 г. 687 с.
  16. Писецкий В.Б. Дислокационно-флюидная модель (ДФМ) осадочного бассейна. Изд. ВУЗ, Горный журнал №5. 1994 г. 21 с.
  17. Писецкий В.Б., Милашин В.А. Отчет «Динамико-флюидное моделирование процесса формирования и переформирования нефтяных месторождений с целью оценки перспектив нефтегазоносных западных районов Татарстана». Геопетроцентр. Москва 2003 г.
  18. Писецкий В.Б., Федоров Ю.Н. Динамико-флюидный метод прогноза и анализа месторождений нефти и газа по сейсмическим данным. Пути реализации нефтегазового потенциала ХМАО, под ред. Шпильман В.И. и др. Ханты-Мансийск 1998 г.
  19. Писецкий В.Б., Федоров Ю.Н., Кормильцев В.В., Патрушев Ю.В., Воронин А.М., Самсонов В.И. Концепция, методика и технология прогноза флюидодинамических параметров нефтяных резервуаров по сейсмическим данным. Copiright, Гео Дэйта Консалтинг 2001 г.
  20. Постникова А.В. Раннепротерозойские метаморфические комплексы фундамента Восточной части Русской плиты. Фундамент и промежуточный комплекс древних и молодых платформ СССР. Труды МИНХ и ГП им. И.М.Губкина. Москва 1982 г. 36 с.
  21. Соколов Б.А., Абля Э.А. Флюидодинамическая модель нефтегазообразования. Изд. Геос. Москва 1999 г. 76 с.
  22. Хасанов Р.Р., Изотов В.Г. Рудная минерализация и стадийность ее формирования в связи с геологическим развитием кристаллического фундамента Татарского свода. Перспективы нефтегазоносности кристаллического фундамента на территории Татарстана и Волго-Камского района. Изд. Новое знание. Казань 1998 г. 95 с.
  23. Шилина Е.В. Геоинформационные технологии в оценке нефтеперспективности теории республики Татарстан. Известия Уральской государственной горно-геологической академии. Специальный выпуск, материалы Уральской горнопромышленной декады. Екатеринбург 2004 г (в печати).
  24. Шилина Е.В. Применение ГИС-технологий при создании карты современной флюидо-геодинамики осадочного чехла республики Татарстан. Пятая Уральская молодежная научная школа по геофизике. Екатеринбург 2004 г., 179 с.
  25. Pisetski V. Method for seismic data interpretation targeted at discovery of oil and gas pools. U.S. Patent, 08/909, 454, 1997.
  26. Pisetski V. Method for Determining the Presence of Fluids in a Subterranean Formation, Application for utility patent, U.S. Patent and Trademark Office, EMO 57274744, 1997.
  27. Pisetski V. The dynamic fluid method. Extracting stress data from the seismic signal adds a new dimension to our search. The Leading Edge, 1999. SEG, USA.
