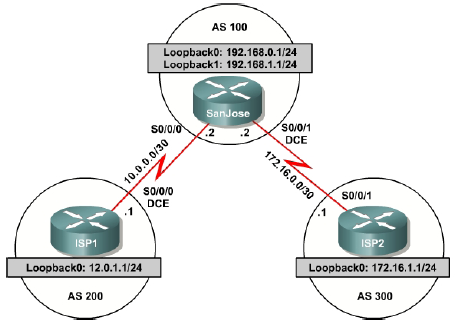

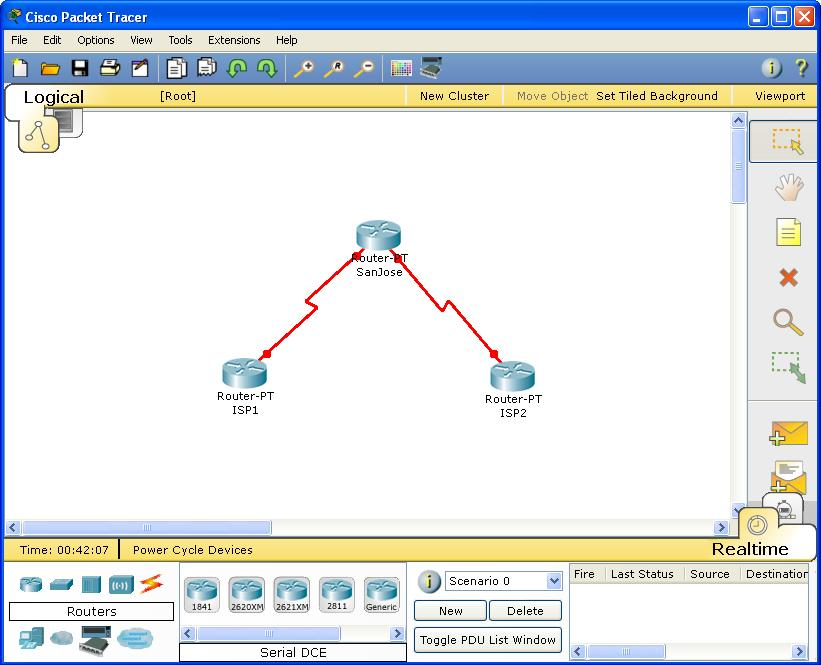

| Тема: Протокол маршрутизації BGP Мета: Сформувати у студентів поняття про налаштування і перевірку маршрутизації BGP, відображення таблиць маршрутизації. Обладнання: ПК, ПЗ Packet Tracer v5.1 Основні поняття: BGP (Border Gateway Protocol) - Протокол граничного шлюзу, призначений для маршрутизації між автономними системами (AS). AS – автономна система – це набір маршрутизаторів, які працюють під управлінням одного адміністратора, або однієї групи адміністраторів, і використовують спільну стратегію маршрутизації. neighbors (або peers) – будь-які два маршрутизатори, між якими встановлене tcp з’єднання для обміну інформацією про маршрутизацію. Теоретична частина Мережа Інтернет є об’єднання автономних систем (autonomous systems), які ділять між собою зони адміністративної відповідальності і визначають для різних організацій правила маршрутизації. Автономні системи створюються на основі маршрутизаторів, які можуть працювати з протоколами внутрішнього шлюзу Interior Gateway Protocols (IGP), такими як: протокол інформації про маршрути Routing Information Protocol (RIP), розширений протокол внутрішнього шлюзу Enhanced Interior Gateway Protocol (EIGRP), протокол переважного вибору найкоротшого шляху Open Shortest Path First (OSPF) і протокол обміну маршрутною інформацією між проміжними системами Intermediate System-to-Intermediate System (IS-IS). Всі ці протоколи і граничні з ними взаємодіють за допомогою протоколу зовнішнього шлюзу Exterior Gateway Protocol (EGP). В даний час стандартом для мережі Internet є протокол граничного шлюзу версії 4 (Border Gateway Protocol Version 4 — BGP-4), описаний в RFC 17711. Огляд маршрутизаторів і схем маршрутизації Маршрутизатори — це пристрої, які регулюють напрям трафіку між хостами. Вони створюють маршрутні таблиці, які містять інформацію про всі можливі маршрути до всіх відомих вузлів. Протокол граничного шлюзу Border Gateway Protocol версії 4 Протокол граничного шлюзу Border Gateway Protocol (BGP) зазнав декілька змін з моменту виходу його першої версії BGP - 1 в 1989 році. Повсюдне впровадження BGP - 4 почалося в 1993 році. Це перша з версій BGP, в якій з'явилися можливості агрегації (об'єднання), що дозволило реалізувати безкласову міждоменну| маршрутизацію (classless interdomain routing - CIDR), і забезпечити підтримку супермереж. Протокол BGP не пред'являє ніяких вимог до топології мережі. Маршрутизатори які належать до однієї AS обмінюються BGP update'ами по Internal BGP (IBGP); маршрутизатори які належать до різних AS і також обмінюються BGP update'ами, працюють по External BGP (EBGP). Команди для конфігурації IBGP і EBGP однакові. Протокол BGP являється протоколом вектора маршруту і використовується для обміну маршрутною інформацією між AS. Термін вектор маршруту (path vector) походить з самого принципу дії BGP : маршрутна інформація містить послідовності номерів AS, через які пройшов пакет із заданим префіксом мережі. Маршрутна інформація, пов'язана з префіксом, використовується для запобігання утворення петель в маршрутах. Як транспортний протокол в BGP використовується протокол TCP (порт 179). Таким чином уся надійність доставки (включаючи повторну передачу) покладається на протокол TCP і не вимагає окремої реалізації в самому BGP, що природно спрощує механізми надійності в BGP. Маршрутизатори, які працюють з протоколом BGP, часто називають спікерами BGP (BGP speakers). Два спікери BGP, які утворюють TCP – з’єднання| один з одним для обміну маршрутною інформацією, називають сусідніми (neighbors) або взаємодіючими (peers). Взаємодіючі маршрутизатори спочатку обмінюються відкритими повідомленнями для того, щоб визначити параметри з'єднання. Ці повідомлення використовуються для узгодження параметрів, таких як номер версії BGP та ін. Основні команди для налаштування BGP на маршрутизаторах CISCO. Для ввімкнення процесу BGP на маршрутизаторі необхідно ввести в режимі конфігурації команду: Router(config)# router bgp [AS] Наприклад Router (config)#router bgp 200 Після цього в таблицю маршрутизації необхідно внести інформацію про сусідні маршрутизатори: Router (config-router)# neighbor [ip address] remote-as [AS] Наприклад Router (config-router)#neighbor 10.0.0.2 remote-as 100 Також необхідно вказати мережі Router (config-router)#network [network address] mask [mask] Наприклад Router (config-router)#network 12.0.1.0 mask 255.255.255.0 Команди для перевірки роботи протоколу BGP: show ip route – команда для перевірки таблиці маршрутизації. show ip bgp neighbors – команда для перевірки того, чи працюють BGP peers. show ip bgp – команда для перевірки працездатності BGP на маршрутизаторі. Практична частина Налаштування процесу BGP маршрутизації

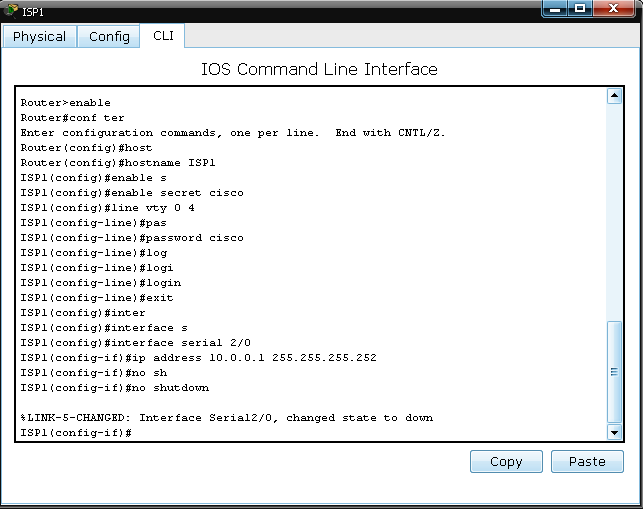

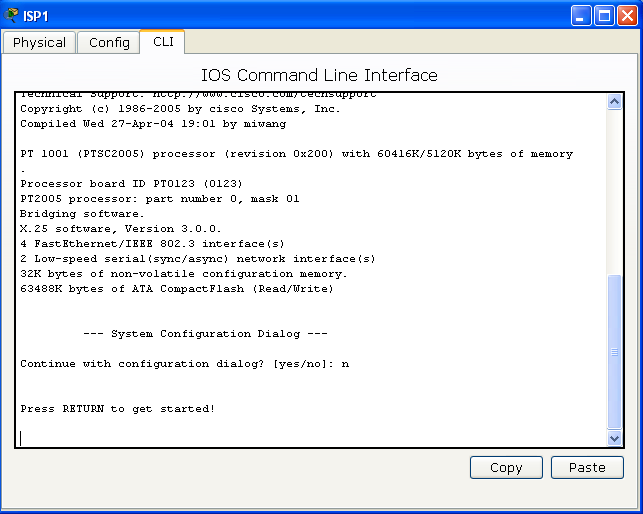

Router>enable
Router#configure terminal
ISP1(config)#interface serial 2/0 Для того щоб не вводити повну назву можна скоротити serial буквою s, або ввівши перші букви слова і натиснути клавішу Tab.
ISP1 (config-if)#ip address В нашому випадку команда буде мати вигляд ISP1(config-if)#ip address 10.0.0.1 255.255.255.252 маска /30 означає що 30 біт покладені в 1, а 2 в 0. Тобто 11111111.11111111.11111111.11111100, що при переводі в десяткову форму дасть 255.255.255.252
ISP1(config-if)# clock rate 64000
ISP1(config-if)#no shutdown

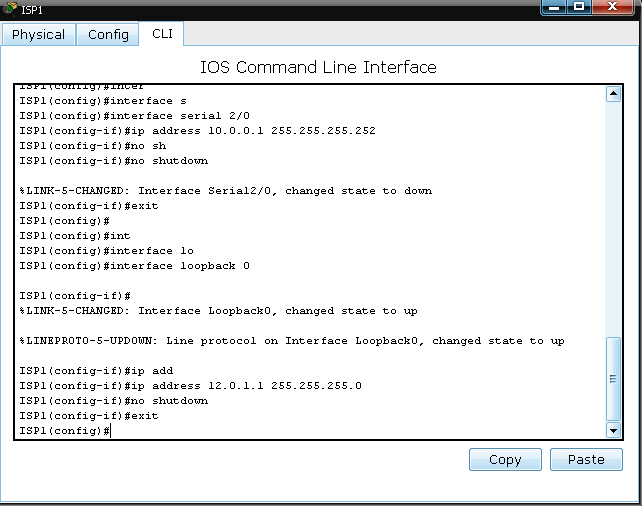

ISP1(config)#intarface loopback 0 ISP1(config-if)# ip address 12.0.1.1 255.255.255.0 ISP1(config-if)#no shutdown
ISP2(config)#intarface loopback 0 ISP2(config-if)# ip address 172.16.1.1 255.255.255.0 ISP2(config-if)#no shutdown
SanJose(config)#intarface loopback 0 SanJose (config-if)# ip address 192.168.0.1 255.255.255.0 SanJose (config-if)#no shutdown SanJose (config-if)#exit SanJose(config)#intarface loopback 1 SanJose (config-if)# ip address 192.168.1.1 255.255.255.0 SanJose (config-if)#no shutdown

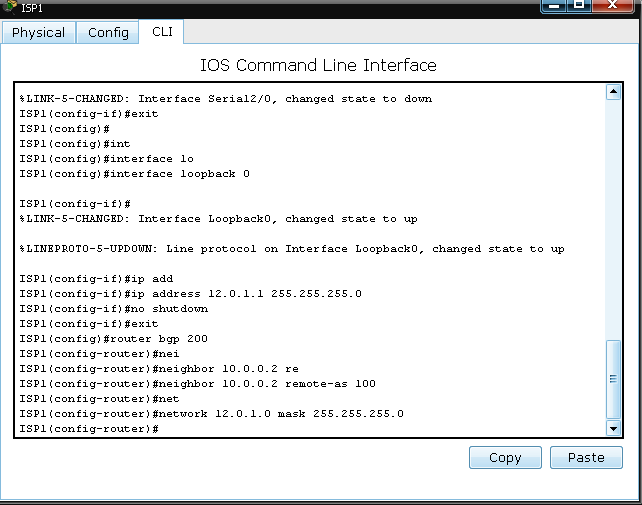

ISP1(config)#router bgp 200 ISP1(config-router)#neighbor 10.0.0.2 remote-as 100 ISP1(config-router)#network 12.0.1.0 mask 255.255.255.0
ISP2(config)#router bgp 300 ISP2(config-router)#neighbor 172.16.0.2 remote-as 100 ISP2(config-router)#network 172.16.1.0 mask 255.255.255.0

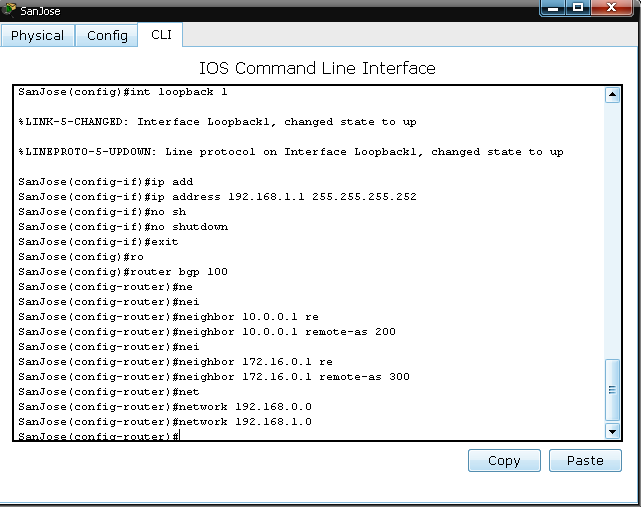

SanJose(config)#router bgp 100 SanJose(config-router)#neighbor 10.0.0.1 remote-as 200 SanJose(config-router)#neighbor 172.16.0.1 remote-as 300 SanJose(config-router)#network 192.168.0.0 SanJose(config-router)#network 192.168.1.0

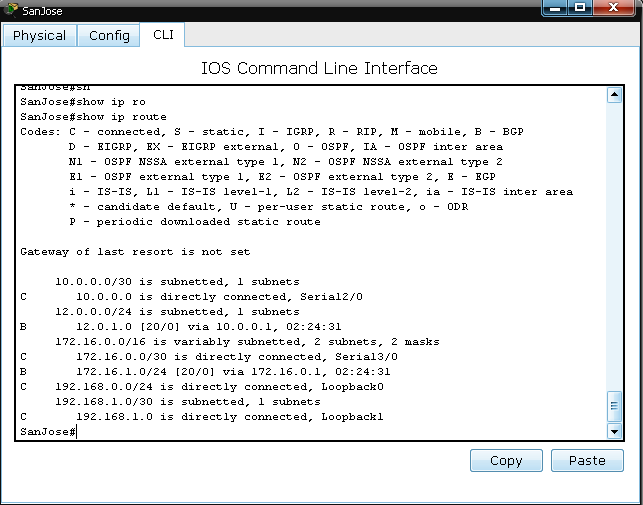

SanJose#show ip route

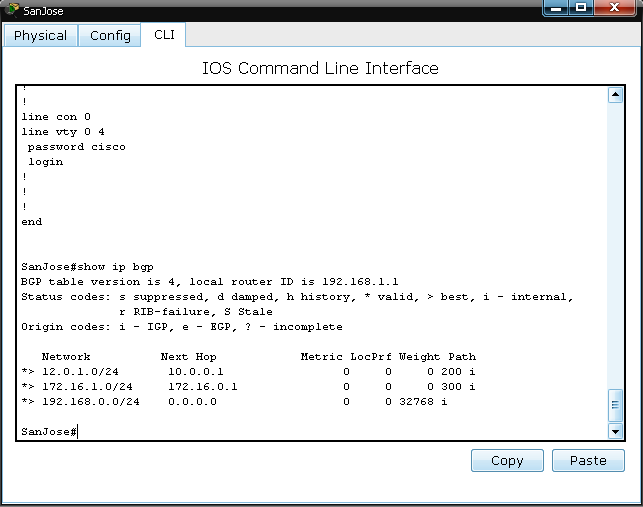

SanJose#show ip bgp  Зірочка (*) поряд з маршрутом вказує, що це - кращий маршрут. Кутова дужка (>) вказує, що маршрут записується в таблицю маршрутизації. Контрольні запитання:
