Федеральное агентство по техническому регулированию и метрологии

Вид материала

Содержание

Компоненты испытывающие влияния
Компоненты испытывающие влияния
Компоненты испытывающие влияния
Компоненты испытывающие влияния
Компоненты испытывающие влияния
Компоненты испытывающие влияния

Подобный материал:

1 ... 19 20 21 22 23 24 25 26 27

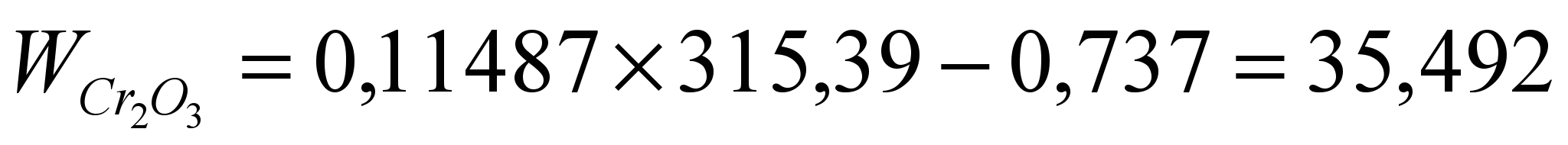

Действие 2: Содержание Cr₂O₃ рассчитывается при помощи уравнения (Н.10) с использованием значений Таблицы Н.1.

Пример 4

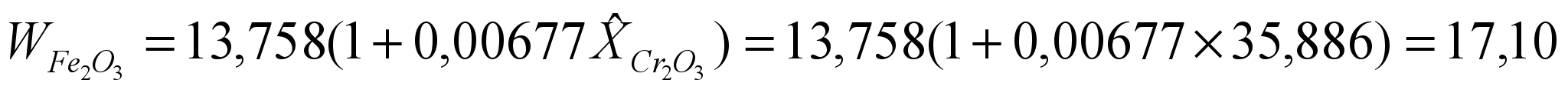

Действие 3: Содержание Fe₂O₃ рассчитывается при помощи уравнения (Н.11) с использованием значения содержания Cr₂O₃ и значения, которое содержится в Таблице Н.4.

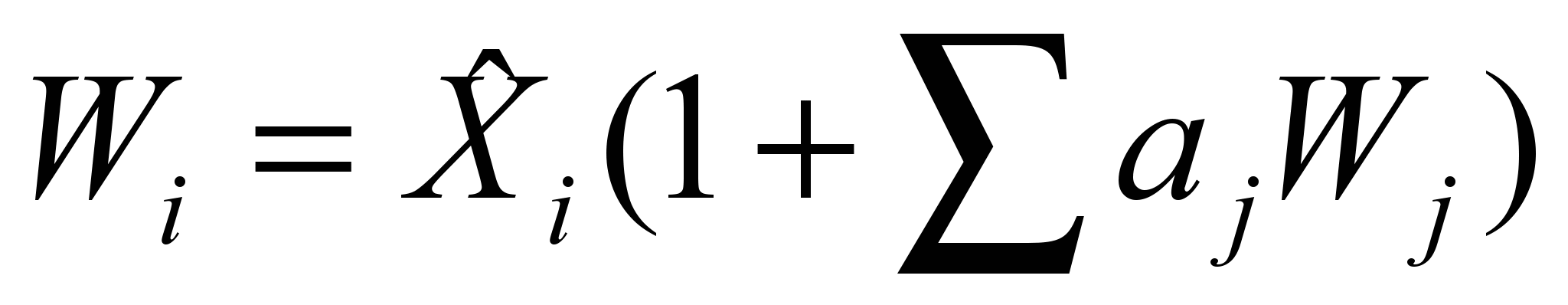

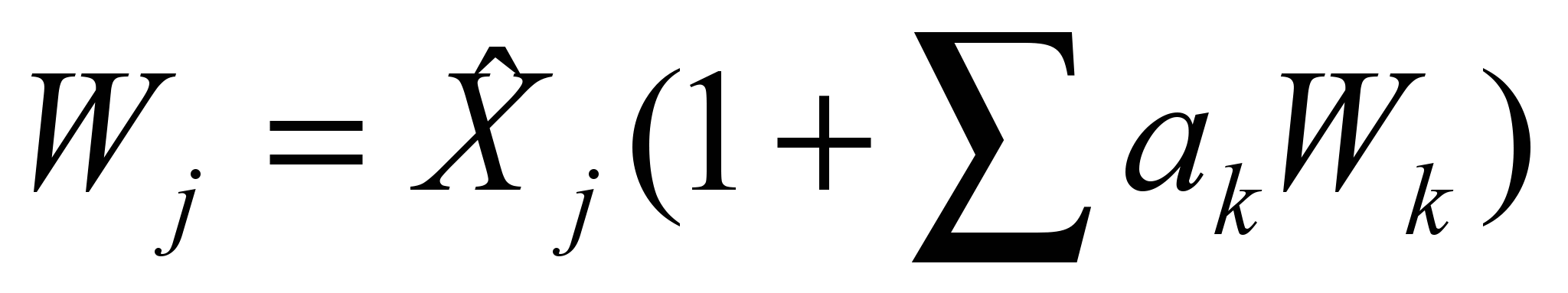

С другой стороны, если на компонент j также влияют другие сопутствующие компоненты, измеряемый компонент i и скорректированный компонент j, рассчитываются следующим образом:

(Н.12)

(Н.13)

Когда компонент j должен быть скорректирован при помощи компонента i, который представлен как k, необходимо выполнить итерированные конвергентные расчеты с целью получения точных результатов для обоих компонентов i и j.

Пример 5 – Значения конвергенции для Fe₂O₃ и Cr₂O₃ рассчитываются следующим образом:

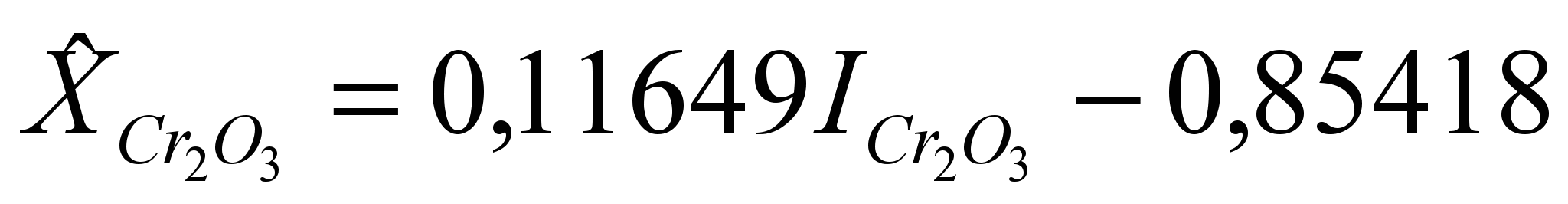

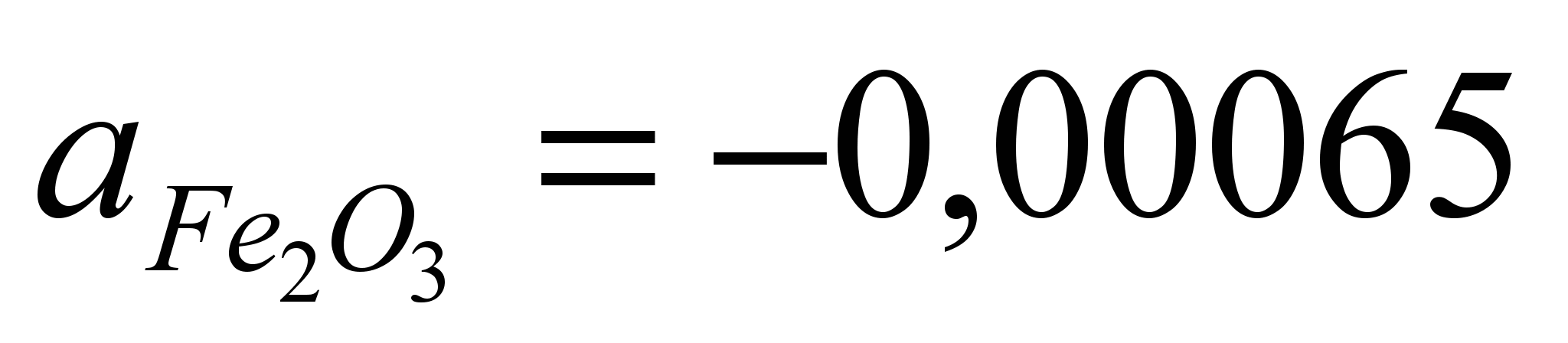

Предполагаемая основная калибровочная кривая Cr₂O₃:

и интенсивности приводятся в Таблице Н.4.

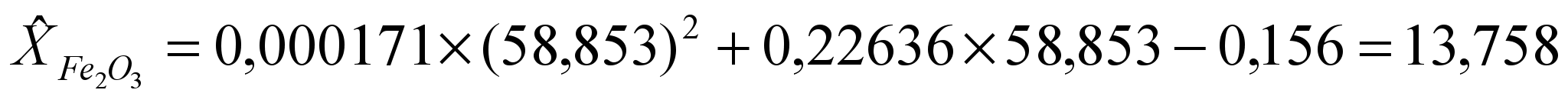

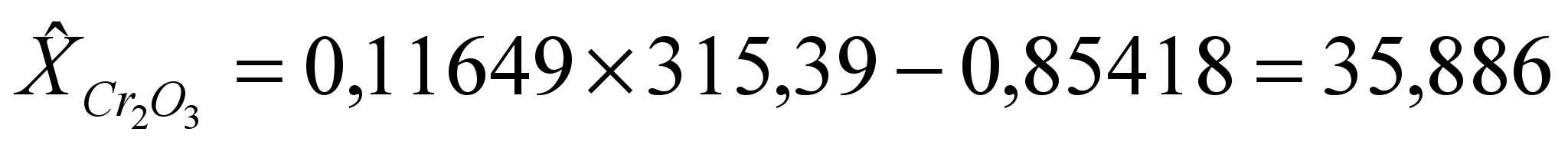

Действие 1: Предполагаемые основные значения Fe₂O₃ и Cr₂O₃ подсчитываются следующим образом:

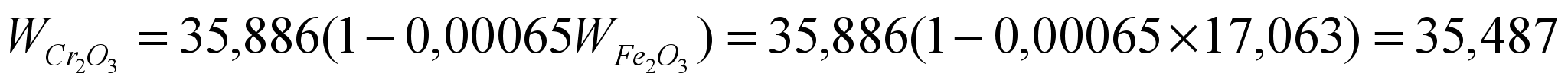

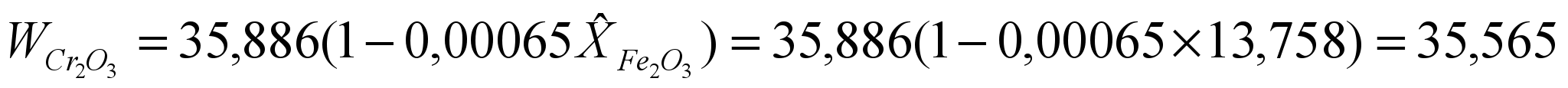

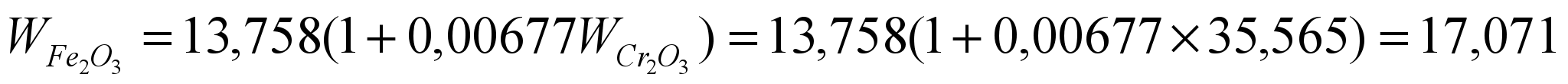

Действие 2: Расчет первой конвергенции

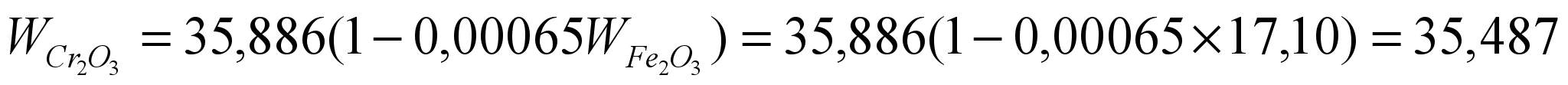

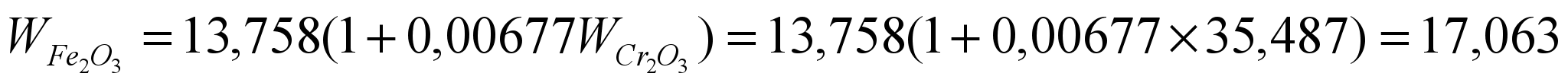

Действие 3: Расчет второй конвергенции

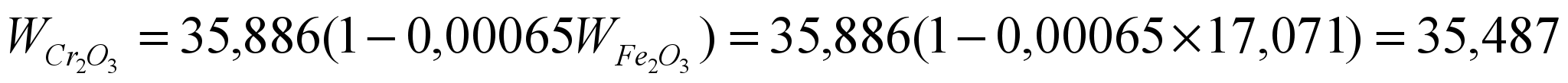

Действие 4: Расчет третьей конвергенции

Действие 5: Расчет четвертой конвергенции

(

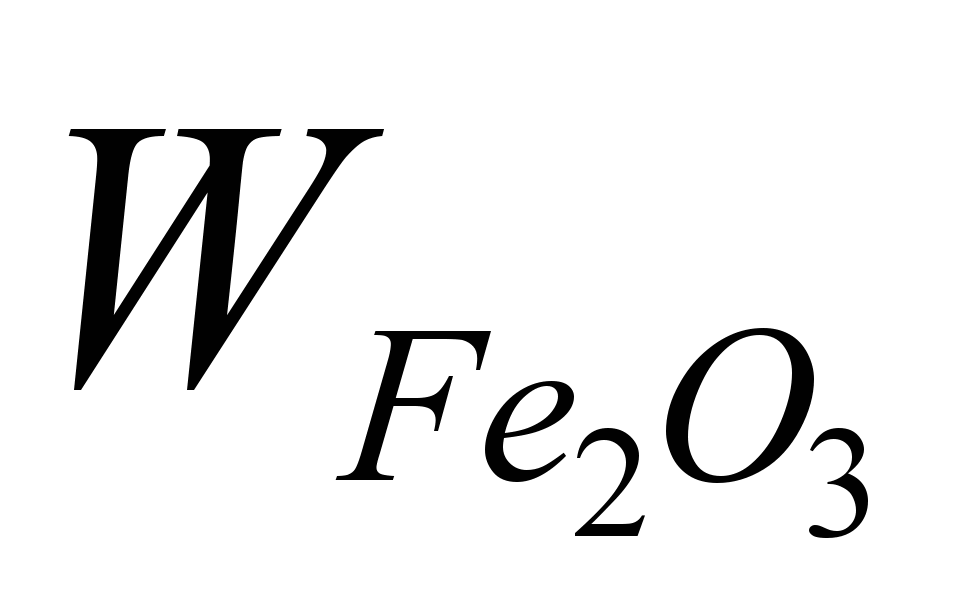

подтверждается для конвергенции в ходе расчета третьей конвергенции)

Для систем с большим числом компонентов в ходе измерений необходимо проводить конвергентные расчеты с использованием персонального компьютера.

b) Метод множественной регрессии

Данный метод исключает необходимость в предполагаемых основных калибровочных кривых и позволяет непосредственно определить коэффициенты калибровочных кривых a, b и c, используя теоретические матричные коэффициенты Таблиц Н.1 – Н.5. Обычно достаточно программы нелинейной множественной регрессии.

Таблица H.5 — Пример теоретических коэффициентов для учета матричных влияний для изделий из огнеупорной глины

(пример 1)

Компоненты испытывающие влияния	Влияющие компоненты
Компоненты испытывающие влияния	SiO₂	Al₂O₃	Fe₂O₃	TiO₂	MnO	CaO	MgO	Na₂O	K₂O
Al₂O₃Fe₂O₃TiO₂MnO CaO MgO Na₂O K₂O	-0,000 38 -0,001 05 -0,000 51 -0,001 21 -0,000 19 -0,000 34 -0,001 36	-0,001 15 -0,000 41 -0,001 00 -0,000 24 -0,001 48 -0,001 24 -0,000 09	-0,000 38 0,007 15 0,001 81 0,007 27 -0,000 60 -0,000 91 -0,007 17	-0,000 33 -0,001 77 -0,001 80 -0,006 28 -0,000 52 -0,000 79 0,006 02	-0,000 37 0,000 92 0,006 88 -0,007 05 -0,000 58 -0,000 89 0,006 92	-0,000 30 -0,001 52 -0,001 69 -0,001 66 -0,000 47 -0,000 72 0,005 33	-0,000 10 0,001 15 0,000 46 0,001 01 0,000 30 0,001 27 0,000 15	-0,000 10 0,001 12 0,000 48 0,000 99 0,000 33 -0,000 20 0,000 18	-0,000 27 -0,001 40 -0,001 69 -0,001 55 -0,001 47 -0,000 44 -0,000 67
Условия: Rh –трубка с торцевым окном; 50 kV; сканирующего типа; образец: Li₂B₄O₇ =1:10; основные компоненты SiO₂; Al₂O₃.

(пример 2)

Компоненты испытывающие влияния	Влияющие компоненты
Компоненты испытывающие влияния	SiO₂	Al₂O₃	Fe₂O₃	TiO₂	MnO	CaO	MgO	Na₂O	K₂O
Al₂O₃Fe₂O₃TiO₂MnO CaO MgO Na₂O K₂O	-0,000 39 -0,001 41 -0,000 51 -0,001 50 -0,000 20 -0,000 35 -0,001 58	0,001 32 0,000 13 0,001 17 0,000 05 0,001 68 0,001 43 -0,000 05	-0,000 38 0,007 17 0,001 98 0,007 28 -0,000 60 -0,000 91 0,007 18	-0,000 33 -0,000 77 -0,000 94 0,006 29 -0,000 52 -0,000 80 0,006 04	-0,000 37 0,001 07 0,006 89 0,007 06 -0,000 59 -0,000 89 0,006 93	-0,000 30 -0,000 73 -0,001 12 -0,000 91 -0,000 47 -0,000 72 0,005 39	-0,000 09 0,001 25 0,000 10 0,001 12 0,000 01 0,001 40 -0,000 09	-0,000 09 0,001 18 0,000 06 0,001 05 -0,000 03 -0,000 19 -0,00012	-0,000 28 -0,000 70 -0,001 31 -0,000 87 -0,001 22 -0,000 44 -0,000 68
Условия: Cr –трубка с боковым окном; 50 kV; сканирующего типа; образец: Li₂B₄O₇ =1:10; основные компоненты SiO₂; Al₂O₃.

(пример 3)

Компоненты испытывающие влияния	Влияющие компоненты
Компоненты испытывающие влияния	SiO₂	Al₂O₃	Fe₂O₃	TiO₂	MnO	CaO	MgO	Na₂O	K₂O
Al₂O₃Fe₂O₃TiO₂MnO CaO MgO Na₂O K₂O	-0,000 36 -0,001 04 -0,000 49 -0,001 21 -0,000 19 -0,000 34 -0,001 35	0,001 20 0,000 45 0,001 05 0,000 28 0,001 52 0,001 27 0,000 13	-0,000 38 0,007 13 0,001 54 0,007 25 -0,000 60 -0,000 91 0,007 15	-0,000 33 -0,001 71 -0,001 80 0,006 26 -0,000 52 -0,000 79 0,006 00	-0,000 37 0,000 68 0,006 85 0,007 03 -0,000 58 -0,000 88 0,006 90	-0,000 29 -0,001 41 -0,001 73 -0,001 58 -0,000 46 -0,000 71 0,005 30	-0,000 10 0,001 19 0,000 49 0,001 05 0,000 33 0,001 19 0,000 17	-0,000 09 0,001 15 0,000 51 0,001 02 0,000 35 -0,000 20 0,000 20	-0,000 27 -0,001 27 -0,001 70 -0,001 46 -0,001 54 -0,000 43 -0,000 67
Условия: Rh –трубка с торцевым окном; 40 kV; с одновременной регистрацией; образец: Li₂B₄O₇ =1:10; основные компоненты SiO₂; Al₂O₃.

Таблица H.6 — Пример теоретических коэффициентов для учета матричных влияний в изделиях из диоксида кремния (кварца)

(пример 1)

Компоненты испытывающие влияния	Влияющие компоненты
Компоненты испытывающие влияния	SiO₂	Al₂O₃	Fe₂O₃	TiO₂	MnO	CaO	MgO	Na₂O	K₂O
Al₂O₃Fe₂O₃TiO₂MnO CaO MgO Na₂O K₂O	-0,000 36 -0,001 03 -0,000 49 -0,001 20 -0,000 18 -0,000 33 -0,001 34	0,00115 0,000 41 0,001 00 0,000 25 0,001 48 0,001 24 0,000 09	-0,000 38 0,007 15 0,001 81 0,007 27 -0,000 60 -0,000 91 0,007 17	-0,000 33 -0,001 78 -0,001 81 0,006 28 -0,000 52 -0,000 79 0,006 02	-0,000 37 0,000 92 0,006 88 0,007 05 -0,000 58 -0,000 89 0,006 92	-0,000 30 -0,001 52 -0,001 68 -0,001 66 -0,000 47 -0,000 72 0,005 33	-0,000 09 0,001 16 0,000 46 0,001 02 0,000 30 0,001 27 0,000 15	-0,000 09 0,001 13 0,000 49 0,000 99 0,000 33 -0,000 20 0,000 18	-0,000 27 -0,001 39 -0,001 68 -0,001 55 -0,001 48 -0,000 44 -0,000 67
Условия: Rh –трубка с торцевым окном; 50 kV; сканирующего типа; образец: Li₂B₄O₇ =1:10; основные компоненты SiO₂; Al₂O₃.

(пример 2)

Компоненты испытывающие влияния	Влияющие компоненты
Компоненты испытывающие влияния	SiO₂	Al₂O₃	Fe₂O₃	TiO₂	MnO	CaO	MgO	Na₂O	K₂O
Al₂O₃Fe₂O₃TiO₂MnO CaO MgO Na₂O K₂O	-0,000 37 -0,001 37 -0,000 50 -0,001 48 -0,000 19 -0,000 34 -0,001 55	0,001 32 0,000 15 0,001 17 0,000 05 0,001 68 0,00144 -0,000 04	-0,000 38 0,007 17 0,001 98 0,007 28 -0,000 60 -0,000 91 0,007 18	-0,000 33 -0,000 77 -0,000 94 0,006 29 -0,000 52 -0,000 80 0,006 04	-0,000 37 0,001 07 0,006 89 0,007 06 -0,000 59 -0,000 89 0,006 93	-0,000 30 -0,000 73 -0,001 11 -0,000 90 -0,000 47 -0,000 72 0,005 39	-0,000 09 0,001 26 0,000 11 0,001 12 0,000 00 0,001 40 -0,000 08	-0,000 08 0,001 18 0,000 07 0,001 05 -0,000 03 -0,000 19 -0,000 12	-0,000 28 -0,000 70 -0,001 30 -0,000 87 -0,001 23 -0,000 44 -0,000 68
Условия: Cr –трубка с боковым окном; 50 kV; сканирующего типа; образец: Li₂B₄O₇ =1:10; основные компоненты SiO₂; Al₂O₃.

(пример 3)

Компоненты испытывающие влияния	Влияющие компоненты
Компоненты испытывающие влияния	SiO₂	Al₂O₃	Fe₂O₃	TiO₂	MnO	CaO	MgO	Na₂O	K₂O
Al₂O₃Fe₂O₃TiO₂MnO CaO MgO Na₂O K₂O	-0,000 35 -0,001 03 -0,000 48 -0,001 20 -0,000 18 -0,000 33 -0,001 34	0,001 20 0,000 45 0,001 05 0,000 29 0,001 52 0,001 28 0,000 13	-0,000 38 0,007 13 0,001 54 0,007 25 -0,000 60 -0,000 91 0,007 15	-0,000 33 -0,001 72 -0,001 81 0,006 26 -0,000 52 0,000 79 0,006 00	-0,000 37 0,000 68 0,006 85 0,007 03 -0,000 58 -0,000 88 0,006 90	-0,000 29 -0,001 40 -0,001 72 -0,001 58 -0,000 46 -0,000 71 0,005 30	-0,000 09 0,001 19 0,000 49 0,001 06 0,000 33 0,001 30 0,000 18	-0,000 09 0,001 16 0,000 51 0,001 02 0,000 35 -0,000 20 0,000 20	-0,000 27 -0,001 27 -0,001 70 -0,001 45 -0,001 55 -0,000 43 -0,000 67
Условия: Rh –трубка с торцевым окном; 40 kV; с одновременной регистрацией; образец: Li₂B₄O₇ =1:10; основные компоненты SiO₂; Al₂O₃.

Blog

Федеральное агентство по техническому регулированию и метрологии

Содержание
