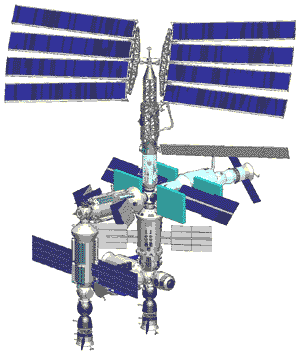

ОБЩИЕ ХАРАКТЕРИСТИКИ
РОССИЙСКОГО СЕГМЕНТА МКС

Высота орбиты
350 - 460 км

Наклонение орбиты
51,6°

Период развертывания
1998-2003 гг.

Продолжительность эксплуатации,
начиная с запуска первого элемента
15 лет






Начало развертывания МКС.




НАЧАЛО РАЗВЕРТЫВАНИЯ МКС








Развертывание МКС началось запуском 20 ноября 1998 года с помощью российской ракеты-носителя "Протон" функционально-грузового блока (ФГБ) "Заря", также созданного в России.

20 ноября 1998 года
выведен на орбиту
функционально-грузовой блок







5 декабря 1998 года состоялся старт космического корабля "Шаттл" ("Индевор") STS-88 с американским модулем NODE-1 ("Юнити") на борту (программа МКС, номер полета - 2А). В состав экипажа входили: Р. Кабана - командир, Ф. Стурков, Н. Курье, Дж. Росс, Дж. Ньюман, российский космонавт С. Крикалев. 7 декабря "Индевор" осуществил причаливание к ФГБ, перенос манипулятором и пристыковку модуля NODE-1 к российскому модулю. Экипаж корабля "Индевор" выполнил на ФГБ (внутри и снаружи) монтаж аппаратуры "ранней" связи и ремонтные работы. 13 декабря экипаж осуществил расстыковку, а 15 декабря - посадку.







7 декабря 1998 года
к функционально-грузовому блоку пристыкован первый блок США-NODE-1
Первый экипаж
Международной
космической станции в полете







Экипаж после приземления
Космонавт РКК "Энергия" им. С.П. Королева С. Крикалев

27 мая 1999 года стартовал корабль "Дискавери" STS-96 (программа МКС, номер полета - 2A.1). В состав экипажа вошли: К. Ромингер - командир, Р. Хасбанд, Дж. Пейити, Т. Джерниган, Е. Охоа, Дж. Бэрри и российский космонавт В. Токарев. 29 мая "Дискавери" состыковался со связкой ФГБ+NODE-1. Экипаж осуществил перенос грузов на станцию, выполнил профилактические работы на ФГБ, установил передатчик обратной связи на модуле NODE-1 и корректирующую маску на одной из мишеней снаружи ФГБ, перенес и установил на переходник доставленные "Шаттлом" пост оператора грузовой стрелы и адаптер для его крепления. 4 июня экипаж осуществил расстыковку, а 6 июня - посадку.

18 мая 2000 года состоялся старт корабля "Шаттл" "Дискавери" STS-101 (программа МКС, номер полета - 2A.2а). В составе экипажа: Дж. Холселл - командир, С. Горвиц, С. Хэлмс, Дж. Восс, М. Вебер, Дж. Вильямс и российский космонавт Ю. Усачев. 21 мая "Дискавери" состыковался со связкой ФГБ+NODE-1. Экипаж осуществил ремонтные работы на ФГБ и монтаж грузовой стрелы, поручней и ТВ-кабеля на внешней поверхности станции. Двигателем "Шаттла" была осуществлена коррекция подъема орбиты МКС. 27 мая экипаж осуществил расстыковку, а 29 мая - посадку.

В апреле 1997 года начались работы по сборке штатного служебного модуля (СМ) на ГКНПЦ им. М.В. Хруничева.

Служебный модуль - это наиболее сложный и ответственный элемент Российского сегмента и всей международной космической станции . На него возлагаются задачи по централизованному цифровому управлению всей станцией, выполнению режимов ориентации, подъема и коррекции орбиты, жизнеобеспечению экипажа, управлению функционированием средств, обеспечивающих необходимые параметры среды обитания в замкнутом объеме в течение непрерывного пилотируемого полета.

1 июня 1998 года СМ был доставлен в РКК "Энергия" им. С.П. Королева.

К маю 1999 года были в основном завершены работы по изготовлению, сборке и комплектации СМ. Параллельно с изготовлением СМ проведены испытания его приборов, агрегатов, систем (более 200 наименований).

26 апреля 1999 года было подписано заключение о готовности служебного модуля "Звезда" к транспортированию на технический комплекс космодрома "Байконур".

19 мая 1999 года СМ доставлен на космодром "Байконур" для проведения заключительного цикла подготовки и запуска.

Подготовка служебного модуля
на космодроме "Байконур"









12 июля 2000 года с помощью российской ракеты-носителя "Протон-К" служебный модуль "Звезда" был успешно выведен на расчетную околоземную орбиту.

После раскрытия солнечных батарей и бортовых антенн, обеспечивающих радиоконтроль орбиты и связь с Землей, а также проведения тестов бортовых систем, модуль с помощью нескольких включений двигательной установки постепенно поднял свою орбиту до высоты 350 км для обеспечения необходимых условий стыковки с модулями "Заря" - "Юнити".



26 июля 2000 года осуществлена успешная стыковка служебного модуля "Звезда" с модулями "Заря" - "Юнити". Начало функционирования на орбите комплекса "Звезда" - "Заря" - "Юнити" массой около 52,5 т.

6 августа 2000 года на околоземную орбиту запущен первый по программе МКС транспортный грузовой корабль (ТГК) "Прогресс М1-3". Запуск корабля "Прогресс М1-3" произведен с космодрома Байконур ракетой-носителем "Союз-У".

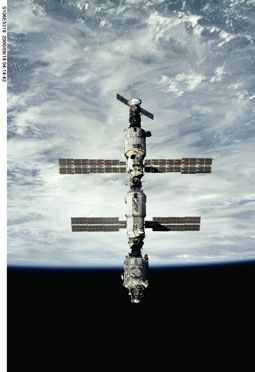

9 августа 2000 года осуществлена успешная стыковка ТГК "Прогресс М1-3" с МКС. На орбите функционирует комплекс "Прогресс М1-3" - "Звезда" - "Заря" - "Юнити" массой около 60 т.

Стыковка грузового корабля проведена к свободному причалу модуля "Звезда", расположенному на его продольной оси со стороны агрегатного отсека. Грузовой корабль "Прогресс М1-3" доставил на борт МКС около 1,5 т топлива для дозаправки объединенной двигательной установки модуля "Звезда" и около 615 кг различных грузов и научного оборудования для дооснащения систем модуля, обеспечивающих полет Международной космической станции в пилотируемом режиме.

8 сентября 2000 года стартовал корабль «Атлантис» STS-106 (программа МКС, номер полета - 2A.2b). В состав экипажа входили: Т. Уилкатт - командир, С. Олтман, Э. Лу, Р. Мастраккио, Д. Бербанк, российские космонавты Ю. Маленченко и Б. Моруков. 10 сентября корабль «Атлантис» состыковался со связкой модуль «Юнити» - ФГБ «Заря» - СМ «Звезда» - ТГК «Прогресс М1-3». На орбите образовался комплекс массой около 169 тонн.

Экипаж провел разгрузку кораблей «Прогресс М1-3» и «Атлантис», расконсервацию основных систем модуля «Звезда» и монтажно-демонтажные работы в гермоотсеках комплекса. Демонтированы: система телеоператорного режима управления и штырь стыковочного механизма на ФГБ «Заря». В служебном модуле «Звезда» установлены: дополнительный бортовой компьютер, велоэргометр, беговая дорожка, система «Электрон», ассенизационное устройство, агрегаты системы электропитания и другое оборудование.

11 сентября российский космонавт Юрий Маленченко и американский астронавт Эдвард Лу во время выхода в открытый космос произвели осмотр состояния элементов конструкции орбитального комплекса МКС, прокладку и подключение внешних электрических кабелей между ФГБ «Заря» и СМ «Звезда», дораскрытие стыковочной мишени, установленной на СМ, а также установку на поверхности СМ штанги с магнитометром.

С помощью двигателей челночного корабля «Атлантис» с 11 по 17 сентября произведены четыре коррекции подъема высоты орбиты МКС. 18 сентября экипаж осуществил расстыковку, а 20 сентября - посадку.

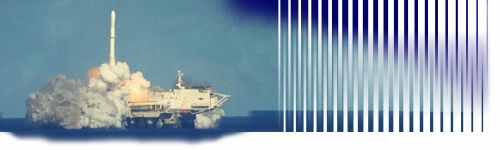

4.3. Морской старт.




РАКЕТНО-КОСМИЧЕСКИЙ КОМПЛЕКС
МОРСКОГО БАЗИРОВАНИЯ "МОРСКОЙ СТАРТ"




















Проект "Морской старт" является первым в истории чисто коммерческим международным проектом создания и эксплуатации ракетно-космического комплекса морского базирования (РККМБ). Основной целью этого проекта является оказание услуг на коммерческой основе по запуску космических аппаратов (КА) с мобильной стартовой платформы морского базирования. Проектом предусматривается, что большинство КА будет выводится на геостационарную орбиту из экваториальной зоны в Тихом океане, расположенной вблизи острова Рождества.

Практическая реализация проекта стала возможной после создания международной компании "Sea Launch" ("Морской старт") и выполнения партнерами совместно с кооперацией предприятий огромного объема наукоемких и экспериментальных работ вплоть до проведения первого демонстрационного запуска.

Состав комплекса.




СОСТАВ КОМПЛЕКСА
















Ракетно-космический комплекс морского базирования "Морской старт" состоит из следующих сегментов.

Ракетный сегмент:
  • комплекс ракеты космического назначения (средства выведения - ракета носитель "Зенит-2S" и разгонный блок ДМ-SL, комплексы технологического оборудования и систем подготовки и пуска космической ракеты);
  • комплекс автоматизированных систем управления подготовкой и пуском;
  • автоматизированная система управления полетом разгонного блока;
  • измерительный комплекс.

Сегмент космического аппарата:
  • блок полезного груза с космическим аппаратом.

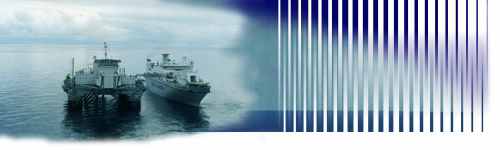

Морской сегмент:

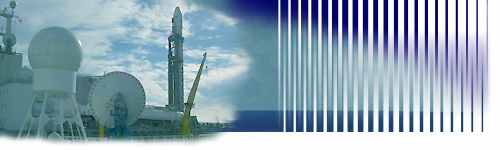

  • стартовая платформа;
  • сборочно-командное судно.

Базовый порт:
  • помещения подготовки блока полезного груза;
  • помещения хранения ступеней РН и РБ.

Привлекаемые средства:
  • центр управления полетом РБ;
  • центр управления полетом КА;
  • спутники-ретрансляторы (TDRSS, Intelsat и д.р.).




Схема выведения.




ТИПОВАЯ СХЕМА ВЫВЕДЕНИЯ
