ПРИЛОЖЕНИЕ 5
Сведения о радиационной стойкости материалов и элементов радиоэлектронной и оптико-электронной аппаратуры
Радиационная стойкость аппаратуры (оборудования) — это способность аппаратуры выполнять свои функции и сохранять свои характеристики в пределах установленных норм во время и после воздействия ионизирующих излучений. Радиационная стойкость зависит от: материалов и элементов, из которых изготовлена аппаратура; схемного и конструктивного исполнения; вида, дозы и мощности дозы воздействующего излучения. Так, радиационная стойкость радиотехнической и электронной аппаратуры определяется стойкостью полупроводниковых приборов (транзисторы, диоды, фотосопротивления, фотодиоды и др.), некоторых типов конденсаторов и газонаполненных приборов, а также материалов, из которых они изготовлены.

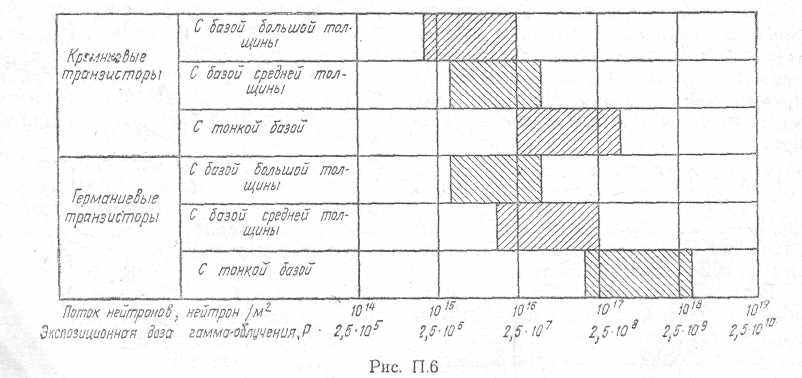

Наиболее чувствительными к воздействию проникающей радиации являются фото-, полупроводниковые и органические материалы. Так, фотопленка засвечивается при облучении экспозиционной дозой в несколько рентген. Большой радиационной стойкостью обладают неорганические материалы и металлы. В табл. П.6 [7] даны ориентировочные сведения по стойкости различного рода материалов к воздействию гамма- и нейтронного излучения. Сведения сгруппированы по стойкости материалов, определенной по изменению электрических и механических параметров. Под максимально допустимыми потоком и экспозиционной дозой понимаются такие потоки и дозы, при которых характеристики материалов ухудшаются на 25 %. Стойкость кремниевых и германиевых транзисторов с разной толщиной базы в условиях гамма-нейтронного излучения показана на рис. П.6. Левые границы прямоугольников соответствуют значениям потоков нейтронов и экспозиционных доз, при которых становятся заметными необратимые изменения, обусловленные главным образом уменьшением времени жизни неосновных носителей. Правые границы — значения потоков и доз, при которых характеристики транзисторов находятся на грани пригодности.
Таблица П.6
| Материалы | Максимально допустимые | |
| экспозиционная доза гамма-излучения, Р | поток нейтронов, нейтрон/М2 м2 | |
| С очень низкой радиационной стойкостью | | |
| Полупроводники | 105— 106 | 1016—1017 |
| Политетрафторэтилен | 105—106 | 1017 |
| Кремнийорганическое масло | 106 | 7·1017— |
| Метилметакрилат (органическое стекло) | 105 | —3·1018 1018 |
| С низкой радиационной стойкостью | | |
| Ацетат-целлюлоза (бумага) | 5·106–– —4·107 | 1018—1019 |
| Фенольные смолы (без наполнителя) | 107 | 7·1018 |
| Полиамиды | 7·106 | 4·1018 |
| Поливинилхлорид | 106 | 1019 |
| Со средней радиационной стойкостью | | |
| Полиэтилен | 108 | 1021 |
| Стеклоткань | 108 | 1020 |
| Эпоксидные лаки | 5·108— —109 | –– |
| Нитролак | 5 · 108 | –– |
| С высокой радиационной стойкостью | | |
| Стекло | 3·109 | 1021—1022 |
| Слюда | 1010 | 1022 |
| Полистирол | 5·109 | 1022––1023 |
| С очень высокой радиационной стойкостью | | |
| Кварц | 1010 | 1023 |
| Стеклослюда | 1011 | 1023 |
| Керамика (стеатит) | 1012 | 1024 |
| Металлы | — | 1024—1025 |
ЛИТЕРАТУРА
Материалы XXVII съезда Коммунистической партии Советского Союза, М., 1986,
1. Откуда исходит угроза миру. 2-е изд. М., 1984.
- Министерство обороны СССР. Военный энциклопедический словарь. М., 1983.
- Защита от оружия массового поражения: Справочник/Под ред. В.В. Мясникова. М., 1984.
- Иванов А.И., Науменко И.А., Павлов М.П. Ракетно-ядерное оружие и его поражающее действие. М., 1971.
- Действие ядерного оружия/Пер, с англ.:Под ред. П. С. Дмитриева. М., 1965.
- Методические указания к практическим работам по курсу «Гражданская оборона»/Под ред. Л. Г. Ширшева. М., 1981.
- Ширшев Л. Г. Ионизирующие излучения и электроника. М., 3969.
- Дуриков А. П. Оценка радиационной обстановки на объекте народного хозяйства. М., 1982.
9.Белозеров Я. Е., Несытов Ю. К. Внимание! Радиоактивное заражение! М., 1982.
- Радиационная стойкость материалов радиотехнических конструкций: Справочник.М., 1976.
- Гражданская оборона: Учебное пособие/Под ред. А.Т. Алтунина. М., 1985.
- Рикетс Л. У. и др. Электромагнитный импульс и методы защиты. М., 1979.
- Величко К. Ф. и др. Оценка устойчивости работы объектов и систем народного хозяйства. М., 1984.
- Алтунин А. Т. Формирования гражданской обороны в борьбе со стихийными бедствиями. М., 1978.
- Руководство по медицинской службе гражданской обороны/Под ред. А. И. Бурназян а. М., 1983.
- Боданский М. Д. и др. Расчет конструкций убежищ. М., 1974.
Учебное издание
Виктор Гаврилович Атаманюк,
Лев Георгиевич Ширшев,
Николай Иванович Акимов
ГРАЖДАНСКАЯ ОБОРОНА
Зав. редакцией К. И. Аношина
Редактор Н. С. Сафронова
Художник А. И. Шавард
Художественный редактор Л. К. Громова
Технический редактор Ю. А. Хорева
Корректор Т. Д. Бенедиктова
ИБ №5371
Изд. № ОТ-510. Сдано в набор 27.12.85. Подп. в печать 27.06.86. Т-07568. Формат 70X108'/i6.Бум. кн. журн. 2 Гарнитура литературная. Печать высокая. Объем 18,2 усл. печ.л. 18,55 усл. кр.-отт. 18,96 уч.-изд. л. Тираж 350 000 экз. (3-й завод 200 001—350 000). Зак. 392. Цена 65 коп.
Издательство «Высшая школа», 101430, Москва, ГСП-4, Неглинная ул., д. 29/14.
Владимирская типография Союзполиграфпрома при Государственном комитете СССР по делам издательств, полиграфии и книжной торговли 600000, г. Владимир, Октябрьский проспект, д. 7
В дальнейшем «объект народного хозяйства» для краткости будет наименоваться «объект».
В дальнейшем невоенизированные формирования гражданской обороны для краткости будут называться — формирования.
Незаваливаемой считается территория, расположенная от окружающих зданий на расстояния, равном половине высоты ближайшего здания, плюс 3 м.
Круговое вероятное отклонение (КВО) —> радиус круга с целью в центре, вероятность попадания в область которого равна 0,5 (50 %),
Числитель — диаметр, знаменатель — высота воронки, м
