Оформление графической части
Графический материал дипломного проекта (работы) должен быть представлен в виде чертежей и плакатов, характеризующих основные выводы и предложения дипломанта. Состав и объем графического материала применительно к специальности должны определяться руководителем дипломного проекта (работы). Перечень графического материала с указанием конкретных наименований и объема в листах должен приводиться в задании на дипломный проект (работу).
Рекомендуемый объем графического материала составляет 6-10 листов формата А1 (594 х 841 мм). Графический материал должен выполняться в соответствии с основными требованиями действующих государственных стандартов и нормативных документов. Надписи, технические требования и таблицы на чертежах выполняют чертежным шрифтом.
Основная надпись на всех видах чертежей и схем выполняется по форме ГОСТ 2.10468, показанной на рисунке 2.

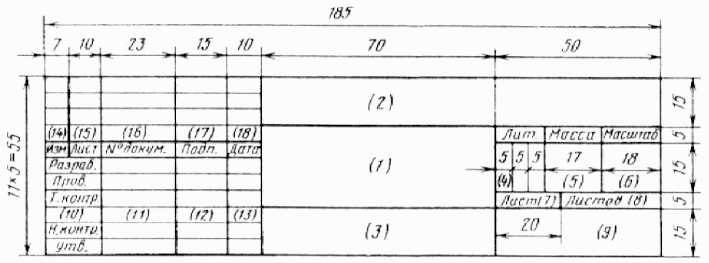

Рис. 2. Основная надпись
В графах основной надписи необходимо указать:
в графе 1 наименование изделия;
в графе 2 обозначение документа (чертежа);
Пример заполнения графы 2 для чертежа общего вида:
ЦТРК 2007.003456 ВО-01
Здесь ЦТРК код университета по классификатору, 2007 номер специальности, 003456 номер зачетной книжки, ВО шифр документа для чертежа общего вида, 01 год защиты дипломного проекта. Для других видов документов применяются следующие шифры: чертеж схемы электрической структурной Э1, чертеж схемы электрической функциональной Э2, чертеж схемы электрической принципиальной Э3, сборочный чертеж СБ, пояснительная записка ПЗ, схема подключения Э5, перечень элементов ПЭ, ведомость к дипломному проекту ВД.
в графе 3 обозначение материала детали (графу заполняют только на чертежах детали);
в графе 4 вид чертежа (в данном случае проставляется литера У, т.к. все чертежи учебные);
в графе 5 масса изделия;
в графе 6 масштаб чертежа;
в графе 7 порядковый номер листа;
в графе 8 общее количество листов документа (графу заполняют только на первом листе);
в графе 9 ПГТУ, группа.
В текстовых документах (спецификации, ведомости к дипломному проекту) применяют форму основной надписи для первого листа по рис. 3, а для следующих листов по рис. 4.
Спецификации к чертежам и перечни элементов к схемам оформляются, как правило, на отдельных листах формата А4 (210 х 297 мм) и помещаются в приложении к пояснительной записке.
Заглавный (первый) лист спецификации вычерчивается по форме, изображенной на рис. 3.
Допускается помещать спецификацию на поле чертежа. При этом ее заполняют в том же порядке и в той же форме, что и спецификацию, выполненную на отдельных листах.

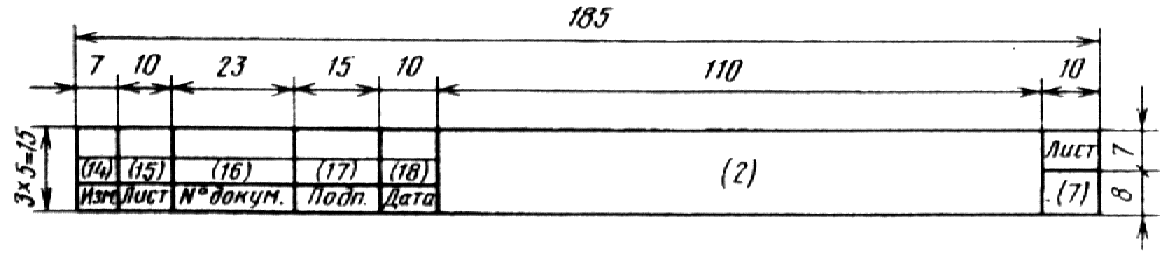

Рис. 3. Форма основной надписи для первого листа

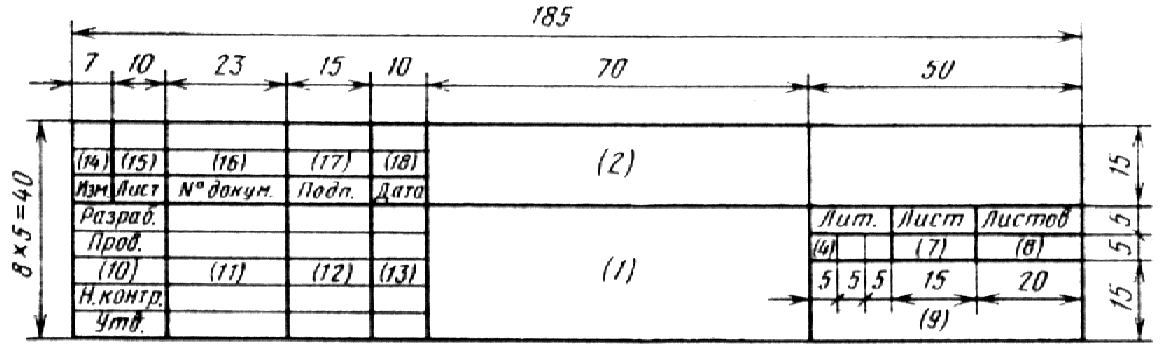

Рис. 4. Форма основной надписи
Оформление плакатов произвольное. Необходимо в левом верхнем углу проставить номер УДК и название темы. Допускается наклеивать на плакаты фотографии, распечатки результатов работы программ, и т.п. Рекомендуется выполнять плакаты и чертежи в графических редакторах "Visio" или "AutoCad"
5. Распространенные ошибки
5.1 Структура и оформление пояснительной записки
нарушена обязательная последовательность расположения материала;
отсутствует ведомость к дипломному проекту;
отсутствует реферат;
отсутствует раздел «Содержание»;
страницы не пронумерованы, пронумерованы карандашом или же пронумерованы неверно (например, номер указан в центре страницы или внизу, номера страниц повторяются или пропускаются);
отсутствуют выводы по разделам;
подчистки в тексте выполнены неаккуратно.
отдельные куски текста заклеены бумагой;
на титульном листе отсутствует подпись дипломника (руководителя, консультанта);
отсутствует отзыв руководителя;
на чертежах, помещаемых в корпус пояснительной записки, нет подписи дипломника (руководителя).
5.2 Аннотация и реферат в пояснительной записке
не имеют выходных данных;
тексты аннотаций на русском и на иностранном языках не эквивалентны друг другу по смыслу;
5.3 Стиль и орфография текста пояснительной записки
наличие синтаксических ошибок;
не выделяются запятой придаточные предложения, деепричастный и причастный обороты, неправильно употребляется двоеточие;
неправильное построение предложений с перечислением.
стиль коряв, косноязычен, неровен, изобилует жаргоном и вульгаризмами;
употребление местоимения 1-го лица – «я», неуместное употребление глагольной формы 1-го лица единственного числа. Например: «Ниже я рассматриваю ...» вместо «Рассмотрим ...», «Определим ...» и т.п.;
некоторые сокращенные обозначения функциональных блоков неудобочитаемы, вызывают посторонние ассоциации. Например, БУДИ, СУК, СС, КСКС и т.п.;
встречаются пропуски в тексте, т.е. нарушается связность изложения;
очень многочисленны ошибки, связанные со словом «расчет». Часто пишут: «рассчет» (вместо «расчет»), «рассчетный» («расчетный»), «расчитанный» («рассчитанный»);
не ставят запятые после слов и выражений: «следовательно, ...», «таким образом, ...», «итак, ...», «по-видимому, ...» и др.;
неправильно используются или путаются дефис (-) и тире ( ). Дефис необходимо употреблять при разделении слова на части («встречно-параллельное включение»), а тире при выделении или разделении слов в предложениях и других синтаксических конструкциях.
