6.МЕРЫ ЗАЩИТЫ

ОТ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ

6.1. Действие электрического тока на человека

Основными причинами электротравматизма являются:

а) неисправности или частичные повреждения изоляции кабелей или обмоток электромашин и электроприборов, которые вызывают появление высокого напряжения на корпусах машин, на приборах электрооборудования и на различных металлических конструкциях и частях зданий;

б) отсутствие ограждений у неизолированных токоведущих частей, у пускорегулирующих устройств и отсутствие безопасных отключений и необходимых заземлений;

в) образование электрической дуги между токоведущей частью и человеком.

С уменьшением расстояния между электродами напряженность поля возрастает, воздух ионизируется, становится токопроводящим, между человеком и токоведущей частью образуется электрическая дуга, которая приводит к ожогам и более тяжелым поражениям.

Для предотвращения опасности установлены допустимые расстояния от токоведущих частей до ограждений. Кроме того, установлены следующие нормы наименьших допустимых (безопасных) расстояний от работающего человека до токоведущих частей в установке с напряжением:

• 15 кВ допустимо расстояние не менее 0,7 м;

• от 15 до 35 кВ — расстояние не менее 1 м;

• от 36 до ПО кВ — расстояние не менее 1,5 м;

• от 111 до 154 кВ — расстояние не менее 2,0 м;

• от 115 до 220 кВ — расстояние не менее 2,5 м;

• от 221 до 330 кВ — расстояние не менее 3,5 м;

• от 331 до 500 кВ — расстояние не менее 4,5 м.


Нарушение этих норм может вызвать образование электрической

дуги и, как следствие, серьезные поражения человека.

Причинами электротравматизма также могут быть:

а) ошибочная подача тока с высоким напряжением на установки и сооружения, на которых работают-люди;

б) оставленная под напряжением без надзора электроустановка и др.

Степень поражения организма человека зависит от силы и напряжения тока, времени его действия, сопротивления тела, места и формы поражения организма. Исследованиями установлена степень поражения организма в зависимости от силы тока (мА):

1 — слабое покалывание пальцев рук;

2 — сильное дрожание пальцев рук (пороговый ток);

5 — судороги и боли в руках;

10 — сильные боли в кистях и мышцах рук. Руки сжимаются, но при усилии отрываются от проводников (отпускающий ток);

20 — болезненные судорожные сокращения мышц рук. Руки парализуются так, что их невозможно оторвать (удерживающий ток);

50 — ослабляется работа легких и нарушается дыхание. При остановке дыхания следует немедленно делать искусственное дыхание;

100 — фибрилляция сердца (беспорядочное сокращение волокон сердца), затем прекращение работы сердца, дыхания, кровообращения. Наступает клиническая смерть.

Клиническая смерть обратима, человек оживает, если в течение 5-7 мин восстановить работу сердца, дыхания и кровообращения путем энергичного искусственного дыхания.

Более опасное и быстрое действие электрический ток оказывает на человека, находящегося в состоянии утомления, болезни и опьянения.

Безопасными считаются переменный ток силой 0,01 А и постоянный ток силой 0,05 А.

В отличие от других проводников, человеческое тело имеет разное сопротивление. Ткань тела (мышцы) создает сопротивление = 1000 Ом, оно принимается во многих расчетах. Сухая мозолистая, ороговелая' кожа рук может создавать сопротивление до 10 ООО Ом. Наоборот, у влажной кожи сопротивление снижается до 100 Ом.

Сила тока (I) прямо пропорциональна напряжению (U) и обратно пропорциональна сопротивлению (R):



При допустимой силе тока I = 0,01 А, допустимом сопротивлении - 1000 Ом можно считать допустимым напряжение U = 0,01x1000 = 10 В. Поэтому безопасным аварийным напряжением считается для лажных помещений 10-12 В, для сухих помещений — 36-40 В.

По характеру действия электрического тока на человека выделяют следующие формы поражения:

• тепловое — в виде ожогов тела;

• механическое — разрыв тканей или перелом костей;

• световое — ослепление и заболевание глаз;

• химическое — разложение (электролиз) крови;

• биологическое — паралич нервной системы;

• комплексное — включающее все или часть названных форм.


По распространению тока поражения делят на местные (электротравмы) общие поражения (электроудары). Электротравмы бывают в виде: ожогов, электрических знаков на теле, металлизации кожи, механических поражений.

Ожоги наружные термические происходят при коротких замыканиях и при электрической дуге. Ожоги внутренних органов могут привести к тяжелым последствиям. Электрические знаки на коже образуются при сильном контакте кожи с токоведущими металлическими частями, при небольшой температуре 120-130 °С. Форма знаков круглая или эллиптическая диаметром 8-10 мм.

Металлизация кожи — это пропитывание кожи мельчайшими частичками металла под действием электрической дуги, насыщенной парами металла. Такие поражения бывают при электросварочных работах. Металл проникает в кожу и разрушает ее.

Электрические удары нарушают основные физиологические функции организма и нередко поражают легкие или сердце. Степень поражения электрическим током зависит от условий прикосновения к фазам сети, напряжения фаз, сопротивления человека, заземления и изоляции нейтрали.

6.2. Оценка опасностей поражения электрическим током в трехфазных электрических сетях напряжением до и выше 1000 В

Поражение человека током возможно при замыкании электрической цепи через тело человека или при прикосновении человека не менее чем к двум точкам цепи, между которыми существует некоторое напряжение.

Опасность прикосновения оценивается значением тока, проходящего через тело человека, или напряжением прикосновения и зависит от: схемы включения человека в цепь, напряжения сети, схемы самой сети, режима ее нейтрали, качества изоляции токоведущих

частей от земли, а также от значения емкости токоведущих частей относительно земли и т.п.

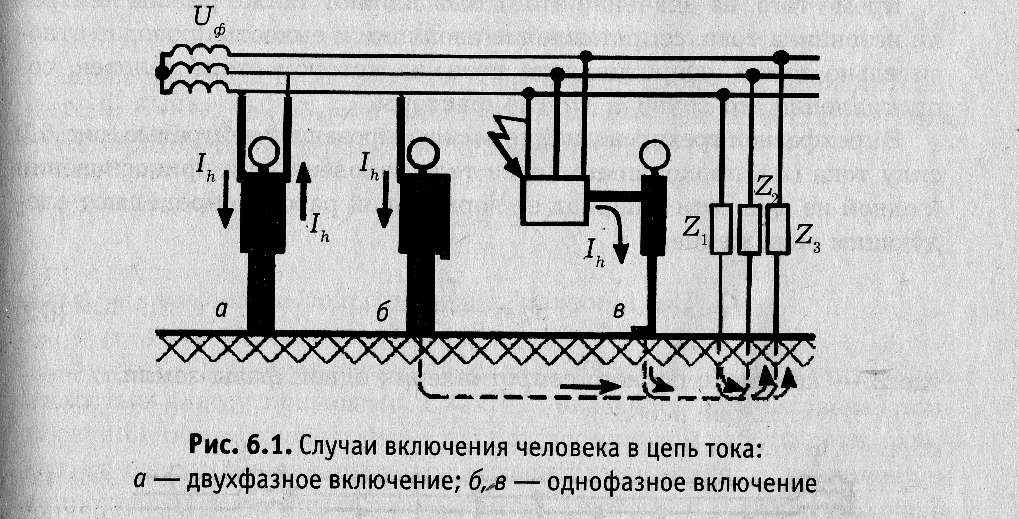

Схемы включения человека в электрическую цепь могут быть между двумя проводами и между одним проводом и землей (рис. 6.1).



Применительно к сетям переменного тока первую схему обычно называют двухфазным включением, а вторую — однофазным.

Двухфазное включение, т.е. прикосновение человека одновременно к двум фазам, как правило, более опасно, поскольку к телу человека прикладывается наибольшее в данной сети напряжение — линейное, и поэтому через тело человека пойдет больший ток (А):

(6.1)

где Ъи =\,1Ъи— линейное напряжение, т.е. напряжение между



фазными проводами сети. В;

f/ф — фазное напряжение, т.е. напряжение между началом и кон цом одной обмотки источника тока (трансформатора, генератора) или Между фазным и нулевым проводами, В.

Двухфазное включение является одинаково опасным в сети как с Изолированной, так и с заземленной нейтралями. При двухфазном включении опасность поражения не уменьшится даже, если человек Надежно изолирован от земли, т.е. если он имеет на ногах диэлектрическую обувь либо стоит на изолирующем (деревянном) полу или на Диэлектрическом коврике.

Однофазное включение происходит значительно чаще, но является менее опасным, чем двухфазное, поскольку напряжение, под которым оказывается человек, не превышает фазного. Соответственно меньше оказывается ток, проходящий через тело человека.

Кроме того, на значение этого тока влияют также режим нейтрали источника тока, сопротивление изоляции и емкость проводов относительно земли, сопротивление пола, на котором стоит человек, сопротивление его обуви и другие факторы.

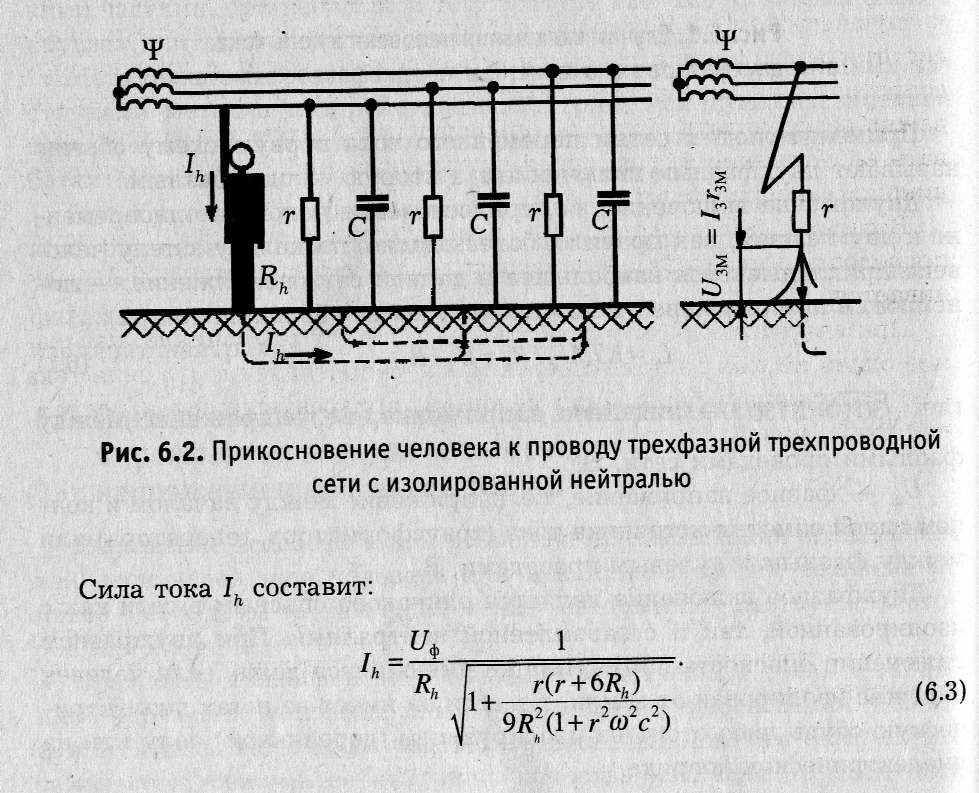

В трехфазной трехпроводной сети с изолированной нейтралью (рис. 6.2) силу тока (А), проходящего через тело человека, при прикосновении к одной из фаз сети в период ее нормальной работы определяют следующим выражением:






Если емкость проводов относительно земли мала, т.е. С = О, что обычно имеет место в воздушных сетях небольшой протяженности, тогда:



Если же емкость велика, а проводимость изоляции незначительна, т.е. г = оо, что обычно имеет место в кабельных сетях, то сила тока, проходящего через тело человека, равна:



■ где— емкостное сопротивление, равное Ом;

— угловая частота, рад/с.

В сетях с изолированной нейтралью, обладающих незначительной емкостью между проводами и землей, опасность для человека, прикоснувшегося к одной из фаз в период нормальной работы сети зависит от сопротивления проводов относительно земли: с увеличением сопротивления опасность уменьшается. Поэтому в таких сетях очень важно обеспечивать высокое сопротивление изоляции и контролировать ее состояние для своевременного выявления и устранения возникших неисправностей.

В сетях с большой емкостью относительно земли роль изоляции проводов в обеспечении безопасности в случае прикосновения утрачивается.

При аварийном режиме работы сети, т.е. когда возникло замыкание одной из фаз на землю через малое сопротивлениесила тока (А), проходящего через тело человека, прикоснувшегося к исправной фазе, равна:

(6.6)

а напряжение прикосновения:

(6.7)

Если принять, чтоили считать, что(так обычно

бывает на практике), тогда человек окажется под действием линейного напряжения В:

(6.8)

в действительных условиях г> О, поэтому напряжение, под которым окажется человек, прикоснувшийся в аварийный период к исправной фазе трехфазной сети с изолированной нейтралью, будет значительно больше фазного и несколько меньше линейного напряжения сети. Таким образом, этот случай прикосновения во много раз опаснее прикосновения к той же фазе сети при нормальном режиме работы.

6.3. Меры защиты от поражения электрическим током

Для предотвраш;ения опасного воздействия электрического тока на человека в электроустановках применяются следующие меры защиты: защитное заземление; зануление; электрическое разделение сетей; применение малых напряжений; контроль и профилактика повреждений изоляции; компенсация емкостной составляющей тока замыкания на землю; двойная изоляция; защитное отключение; выравнивание потенциала; защита от случайного прикосновения к токо- ведущим частям; оградительные устройства; электрозащитные средства и приспособления; предупредительная сигнализация, блокировки, знаки безопасности.

Электробезопасность и действие мер защиты от опасности поражения электрическим током обеспечиваются: конструкцией электроустановки; техническими способами и средствами защиты; организационными и техническими мероприятиями. Технические способы и средства применяются раздельно или в сочетании друг с другом исходя из соображений обеспечения оптимальной защиты.

Значительное снижение показателей электротравматизма может быть достигнуто лишь применением защитных мер всех видов. Их сочетание определяется типом электроустройства и условиями их эксплуатации.

6.4. Классификация помещений по опасности поражения электрическим током

Состояние окружающей воздушной среды, а также окружающая обстановка могут существенным образом влиять на опасность поражения электрическим током. Сырость, токопроводящая пыль, едкие пары и газы, разрушающе действующие на изоляцию электроустановок, а также высокая температура окружающего воздуха понижают электрическое сопротивление тела человека, что еще больше увеличивает опасность поражения.

Воздействие тока на человека усугубляют также токопроводящие полы и близко расположенные к электрооборудованию металлические конструкции, имеющие связь с землей, так как в случае одновременного прикосновения к этим предметам и корпусу электрооборудования, случайно оказавшемуся под напряжением, через человека может пройти ток опасной величины. Существенное влияние на обеспечение безопасности человека оказывают условия эксплуатации изоляции электрооборудования, а также электрическое сопротивление тела человека.

Повышенная влажность снижает сопротивление изоляции. Кроме того, отмечено увеличение емкости гибких кабелей с резиновой изоляцией при повышении влажности воздуха, что можно объяснить изменением диэлектрической проницаемости при изменении влажности.

Повышенная температура ускоряет старение изоляции, что приводит к снижению ее сопротивления и даже к разрушению. При повышенной температуре воздуха снижается сопротивление тела чело- - века вследствие смачивания кожи выделяющимся потом. По этим причинам повышение температуры воздуха снижает безопасность эксплуатации электрооборудования.

Токопроводящий пол (металлический, земляной, железобетонный, кирпичный, ксилолитовый и т.п.), на котором стоит человек, касающийся частей, находящихся под напряжением, резко уменьшает сопротивление цепи человека. То же самое наблюдается при одновременном прикосновении к имеющим связь с землей корпусам технологического оборудования (металлическими конструкциями зданий и сооружений) и к частям электрооборудования, нормально или случайно находящимся под напряжением.

Наличие токопроводящей пыли в количествах, достаточных для того, чтобы она проникала под кожухи электрооборудования и оседала , на проводах, приводит к тому, что по осевшей пыли проходит ток, создаются утечки и замыкания на землю, а также между фазами. Газы, пары или отложения на проводах разрушают изоляцию, снижают сопротивление, а также увеличивают опасность поражения током. По опасности поражения людей электрическим током различают следующие виды помещений, характеризующиеся наличием в них условий, создающих повышенную опасность:

а) сырости или токопроводящей пыли. Сырыми помещениями называются помещения, в которых относительная влажность воздуха длительно превышает 75%. Пыльными помещениями называются помещения, в которых по условиям производства выделяется технологическая пыль в таком количестве, что она может оседать на проводах, проникать внутрь машин, аппаратов и т.п.;

б) токопроводящих полов (металлические, земляные, железобетонные, кирпичные и т.п.);

в) высокой температуры. Жаркими помещениями называются помещения, в которых под воздействием различных тепловых излучений температура постоянно или периодически (более 1 суток) превышает +35 °С (например, помещения с сушилками, сушильными и обжигательными печами, котельные и т.п.);

г) возможности одновременного прикосновения человека к имеющим соединение с землей металлоконструкциям зданий, технологическим аппаратам, механизмам и т.п., с одной стороны, и к металлическим корпусам электрооборудования — с другой.

Особо опасные помещения характеризуются наличием одного из следующих условий, создающих особую опасность:

а) особой сырости. Особо сырыми помещениями называются помещения, в которых относительная влажность воздуха близка к 100% (потолок, стены, пол и предметы, находящиеся в помещении, покрыты влагой);

б) химически активной или органической среды. Помещениями с химически активной или органической средой называются помещения, в которых постоянно или в течение длительного времени содержатся агрессивные пары, газы, жидкости, образуются отложения или плесень, разрушающие изоляцию и токоведущие части электрооборудования;

в) одновременно двух или более условий повышенной опасности.

6.5. Ответственность за безопасность работ и порядок выдачи наряда

Ответственными за безопасность работ являются: лицо, выдающее наряд, отдающее распоряжение; допускающий — ответственное лицо из оперативного персонала; ответственный руководитель работ (далее ответственный руководитель); производитель работ; наблюдающий; члены бригады.

Лицо, выдающее наряд, отдающее распоряжение, устанавливает, необходимость и объем работы и отвечает за безопасное выполнение, достаточность квалификации ответственного руководителя, производителя работ или наблюдающего (а также членов бригады, если оно определяет состав бригады вместо руководителя).

Право выдачи нарядов и распоряжений предоставляется лицам из электротехнического персонала предприятия, ответственного за электрохозяйство предприятия. Указанные лица должны иметь группу не ниже V в электроустановках напряжением выше 1000 В и не ниже IV в установках напряжением до 1000 В.

Список лиц, которые могут назначаться ответственными руководителями и производителями работ по нарядам и наблюдающими, устанавливается распоряжением лица, ответственного за электрохозяйство. Допускается одному лицу совмещать обязанности двух лиц из числа: выдающего наряд; ответственного руководителя; производителя работ.

До начала работ наряд (в двух экземплярах) выдается оперативному персоналу непосредственно перед началом подготовки рабочего места. Допускается передача наряда по телефону лицом, выдающим наряд, старшему лицу из оперативного персонала данного объекта или ответственному руководителю. При этом наряд заполняется в трех экземплярах — один экземпляр заполняет лицо, выдающее наряд, а два — лицо, принимающее наряд по телефону.

При работах в электроустановках без постоянного оперативного ' персонала и при совмещении лицом из оперативного или оперативно- ремонтного персонала обязанностей допускающего и ответственного руководителя выписываются два экземпляра наряда, один из которых передается производителю работ, другой остается у лица, выдавшего наряд.

Число нарядов, выдаваемых одновременно на одного ответственного руководителя, определяет в каждом случае лицо, выдающее наряд.

Состав бригады по численности и квалификации, а также квалификация производителя работ (наблюдающего) определяются с учетом условий выполнения работ и исходя из возможности обеспечения необходимого надзора за членами бригады со стороны производителя ' работ (наблюдающего).
