Проект стандарт Форматы представления сведений из административной модели
| Вид материала | Документы |
- Проект стандарт Административная онтология и состав административной модели, 2117.41kb.
- Корректное наименование вышестоящей организации необходимо уточнить на Официальном, 97.14kb.
- 1 Формы представления модели, 61.63kb.
- Лекция №4. Модели данных > Лекция №4. Модели данных Вопросы организации данных в гис,, 462.87kb.
- Реферат объем документа, 496.96kb.
- Темы рефератов по информационным технологиям Информационные системы. Классификация, 8.5kb.
- Доклад Целью данной работы является разработка моделей и средств формализованного представления, 57.62kb.
- Протокол приема сведений о доходах физических, 24.42kb.
- Сведений о доходах физических лиц, 17.43kb.
- Приложение Порядок представления сведений для внесения в базу данных рнтд минобрнауки, 456.05kb.
Описание и внутренняя структура базовых графических отчетов.
Неструктурированное описание административного процесса
отвечает на вопрос: «как в общем организован процесс», пример такого описания приведен на рисунке 1.
Элементы (состав)
Схема

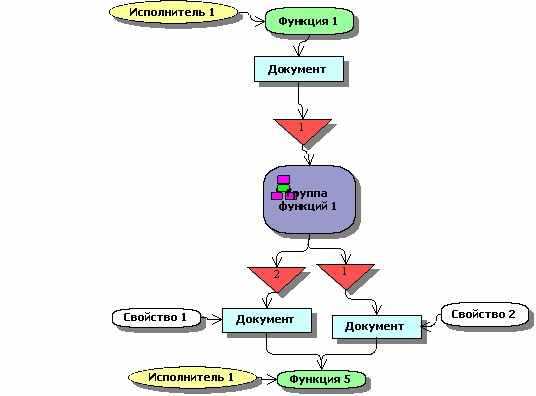

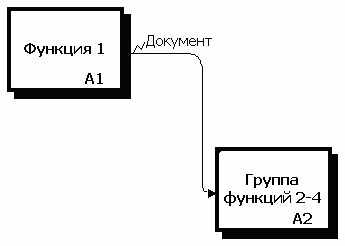

Рисунок 1. Неструктурированное описание административного процесса
Задействованные классификаторы и проекции представлены в Таблице 4:
| Классификаторы | |
 | Административные действия |
 | Ролевая структура |
 | Документы |
 | Условия ветвления (в процедурах) |
 | Административные действия числовая шкала «Сроки» |
 | Свойства документов |
| Проекции | |
 | Административные действия_Ролевая структура |
 | Административные действия числовая шкала «Сроки» |
 | Документы классификатор свойств «Свойства документов» |
 | Административные действия_ Административные действия (Документы) |
 | Административные действия_ Административные действия (Документы) классификатор индексов «Условия ветвления (в процедурах)» |
Таблица 4. Классификаторы и проекции модели, используемые для неструктурированного описания административного процесса
Структурированное описание административного процесса
отвечает на вопрос: «как в общем организован процесс на определенном этапе». Обозначения элементов описания процесса представлены ниже.
Схема структурированного описания административного процесса изображена на рисунке 2.

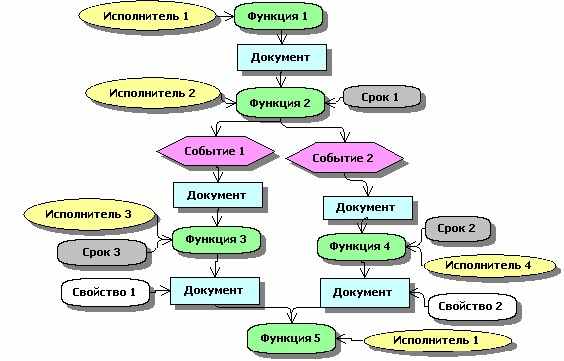

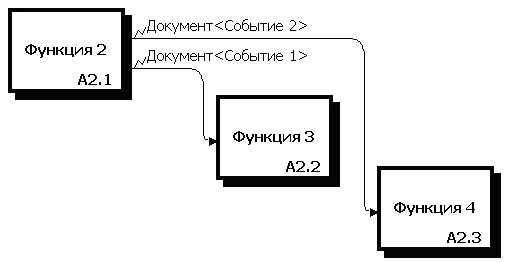

Рисунок 2. Схема структурированного описания административного процесса .
Задействованные в нотации классификаторы и проекции представлены в Таблице 5.
| Классификаторы | |
| | Административные действия |
| | Ролевая структура |
| | Документы |
| | Условия ветвления (в процедурах) |
| | Административные действия числовая шкала «Сроки» |
| | Свойства документов |
| Проекции | |
| | Административные действия_Ролевая структура |
| | Административные действия числовая шкала «Сроки» |
| | Документы классификатор свойств «Свойства документов» |
| | Административные действия_ Административные действия (Документы) |
| | Административные действия_ Административные действия (Документы) классификатор индексов «Условия ветвления (в процедурах)» |
Таблица 4. Классификаторы и проекции используемые для структурированного описания административного процесса
Описание административного процесса по исполнителям
Отвечает на вопрос: «как в общем организован процесс, и как распределена ответственность за исполнение операций процессов»
Обозначения элементов описания процесса представлены ниже.
Схема структурированного описания административного процесса изображена на рисунке 3.

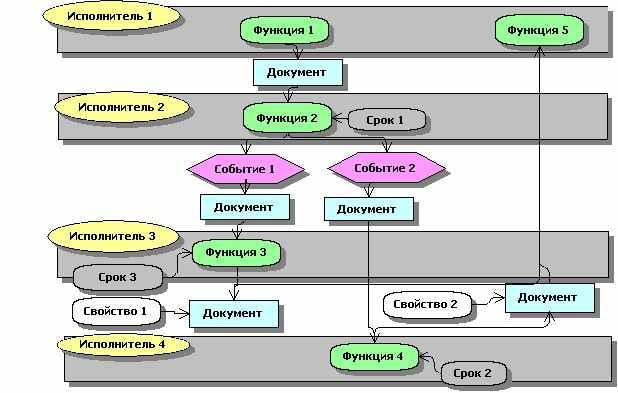

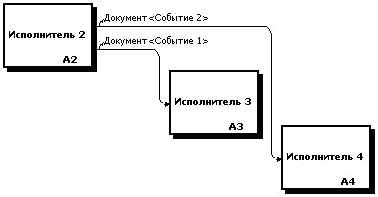

Рисунок 3. Схема описания административного процесса по исполнителям.
Задействованные классификаторы и проекции представлены в таблице 5:
| Классификаторы | ||
| | Административные действия | |
| | Ролевая структура | |
| | Документы | |
| | Условия ветвления (в процедурах) | |
| | Административные действия числовая шкала «Сроки» | |
| | Свойства документов | |
| Проекции | ||
 | Административные действия_Ролевая структура | |
| | Административные действия числовая шкала «Сроки» | |
| | Документы классификатор свойств «Свойства документов» | |
| | Административные действия_ Административные действия (Документы) | |
| | Административные действия_ Административные действия (Документы) классификатор индексов «Условия ветвления (в процедурах)» | |
Таблица 5. Классификаторы и проекции, используемые для описания административного процесса по исполнителям.
Описание административного процесса в формате IDEF0
Отвечает на вопрос: «каковы операции процесса, каковы потоки информации и ресурсов, как закреплена ответственность и как регулируется исполнение операций процесса»
Обозначения элементов описания административного процесса в формате IDEF0 представлены на рисунке 4.

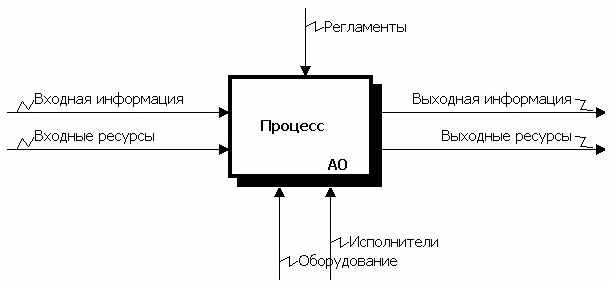

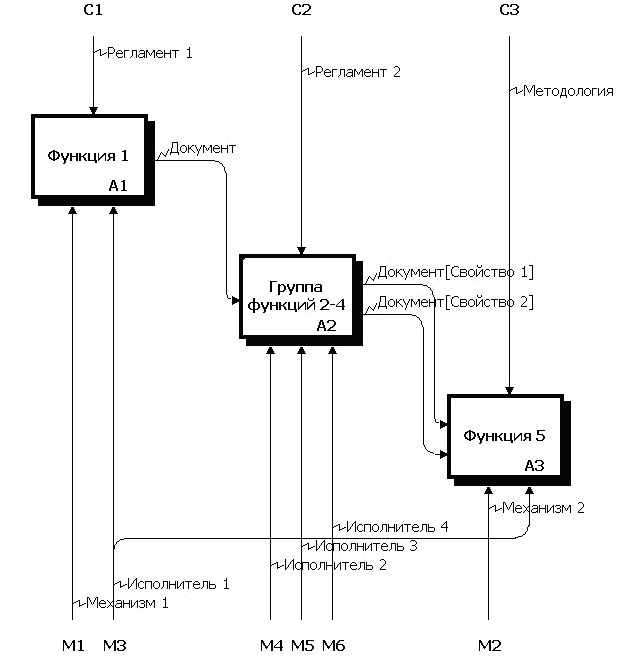

Рисунок 4. Элементы описания административного процесса в формате IDEF0
Схема описания административного процесса в формате IDEF0 представлен ниже на Рисунок 5

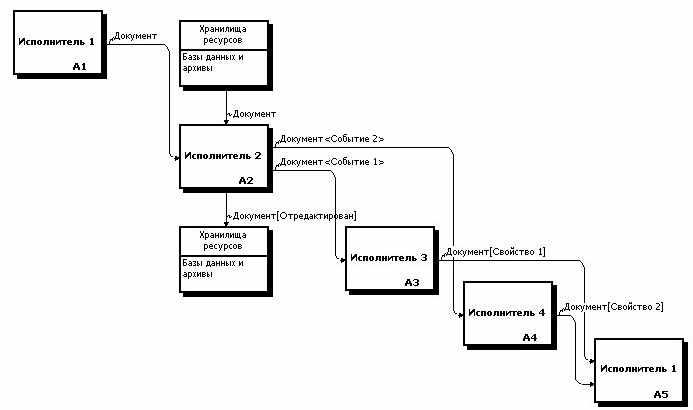

Рисунок 5. Описание административного процесса в формате IDEF0
Задействованные классификаторы и проекции представлены в Таблице 6
| Классификаторы | | |||
 | Административные действия | | ||
 | Ролевая структура | | ||
 | Документы | | ||
 | Документы | | ||
 | Основные фонды | | ||
 | Свойства документов | | ||
 | Условия ветвления (в процедурах) | | ||
 | Документы классификатор свойств «Свойства документов» | | ||
| Проекции | | |||
 | Административные действия_Ролевая структура | | ||
 | Административные действия_Административные действия (Документы) Классификатор наименований «Административные действия» не используется | | ||
 | Административные действия_Административные действия (Документы) | | ||
| |  | Административные действия_ Административные действия (Документы) классификатор индексов «Условия ветвления (в процедурах)» | ||
Таблица 6. Классификаторы и проекции, используемые для описания административного процесса в формате IDEF0.
Описание административного процесса в формате DFD
Отвечает на вопрос: «кто участвует в исполнении процесса, как организованы информационные потоки и поток ресурсов». Обозначения элементов описания процесса оказания услуги в формате DFD представлены ниже:
Схема описания административного процесса в формате DFD представлен на рисунке 6.

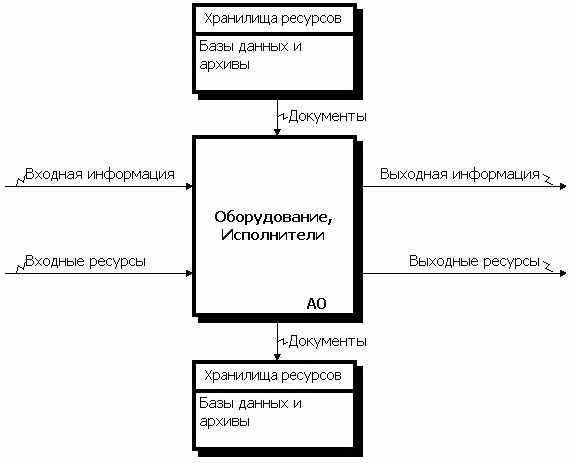

Рисунок 6. Схема описания административного процесса в формате DFD.
Задействованные классификаторы и проекции представлены в таблице 7.
| Классификаторы | ||
 | Ролевая структура | |
 | Документы | |
 | Хранилища информации (в т.ч. Учетные регистры) | |
| | Условия ветвления (в процедурах) | |
| | Свойства документов | |
 | Документы классификатор свойств «Свойства документов» | |
| Проекции | ||
 | Административные действия_Хранилища информации (в т.ч. Учетные регистры)(Документы) | |
 | Административные действия_ Административные действия (Документы) Административные действия_Ролевая структура | |
 | Административные действия_ Административные действия (Документы) классификатор индексов «Условия ветвления (в процедурах)» Административные действия_Ролевая структура | |
Таблица 7. Классификаторы и проекции, используемые для описания административного процесса в формате DFD
Примеры базовых отчетов из модели деятельности ОГВМС приведены в Приложении 1 к настоящему Стандарту.
