4 транспортная станция

3 сетевая станция

2 адаптеры локальной сети

1




Примеры адаптеров локальной сети – это адаптеры (сетевые карты) ARCNET, ETHERNET, TOKEN RING, сетевой станции – адаптеры в сетях Х.25.

Сетевой модуль берет на себя реализацию нескольких низших уровней модели, а все выше расположенные уровни реализуются программным путем на ПЭВМ. Чем больше уровней реализуется на ПЭВМ и меньше в адаптере, тем ниже производительность станции.

Информация в локальных сетях передается в цифровом виде без преобразований.

Физическая среда, по которой передается информация – это пара скрученных проводов, коаксиальный или оптоволоконный кабель.

Структура сообщений

Прикладные программы формируют для передачи по каналам связи данные в форме сообщений. Короткие сообщения передаются полностью, а длинные сообщения разбиваются на пакеты, так как длинное сообщение передать без ошибок слложно, а короткий пакет при наличии ошибок можно передать повторно. Пользователь не замечает разбиения на пакеты, так как это выполняется сетевым программным обеспечением.

При переходе с верхнего уровня на более низкий на передающем конце данные снабжаются служебной информацией - заголовком и концевиком, т.е. как бы запечатываются в конверт (это называется инкапсуляцией), а на принимающем конце распечатываются.

данные

Уровень

7


заголовок данные концевик

заголовок заголовок данные концевик концевик концевик

6


…………………………………..

Очень много служебной информации.


Аппаратно-программные компоненты локальной сети.


Сеть ARCNet (RX-net)


Скорость передачи информации: 2,5 Мбит/сек.

Аппаратные компоненты:

1. Адаптер (сетевая интерфейсная карта, контроллер)


гнездо BNC коннектора





Адаптер вставляется в каждую абонентскую станцию.

2. коаксиальный кабель




штекер

3. пассивный распределитель (HUB)

гнезда BNC-коннектора




4. BNC-терминатор (штекер с заземлением). Предназначен для гашения сетевых помех, вставляется в любое свободное гнездо.










5. активный распределитель (AHUB)










Гнезда


Пассивные распределители служат только для коммутации сигналов сети, а активные распределители служат не только для передачи, но и для проверки и усиления сигнала в сети. Активный распределитель должен быть подключен к электрической сети и стоит значительно дороже пассивного распределителя


Топология сети – распределенная звезда

Разработка схемы соединения сети является достаточно сложной задачей из-за ограничений на соединения.

Ограничения на длину кабеля при разработке структуры сети.

HUB – ПЭВМ до 30 м кабеля

HUB – AHUB

AHUB – AHUB до 609 м (длина кабеля между ЭВМ)

AHUB – ПЭВМ

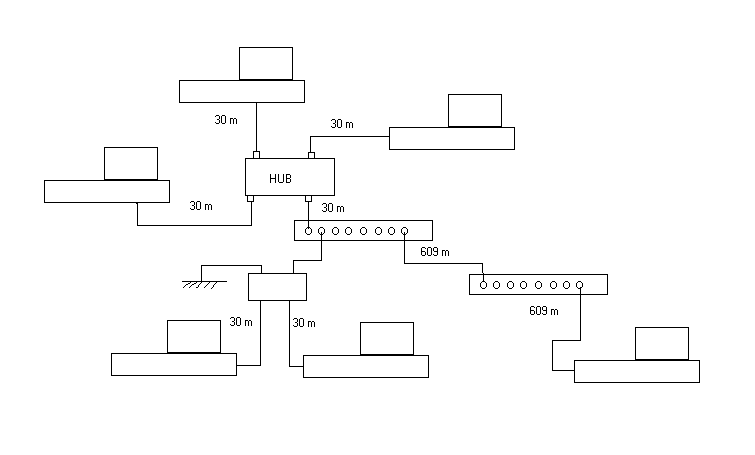

Сеть может включать до 255 станций. Станции нельзя соединять в цепь. HUBы нельзя соединять последовательно, нельзя допускать циклы. Пример схемы соединения сети:





На схеме соединения видно, что наличие HUBов и AHUBов уменьшает количество и длину кабелей сети.

После составления схемы сети и ее реализации выполняется настройка сети, при которой в каждой станции сети устанавливается:

1. адрес станции

2. номер прерывания для обслуживания сети

3. базовые адреса памяти для буферов ввода/вывода

4. блокировка во времени (допустимое время ожидания сигнала).


Отдельные локальные сети могут быть соединены мостами. Например, можно соединить ЛВС бухгалтерии и отдела кадров. Мост состоит из программно-аппаратных средств. Может быть внутренним, расположенным в сервере, или внешним – в рабочей станции, Внешний мост может быть выделенным (рабочая станция используется только как мост) и невыделенным (используется и как мост , и как рабочая станция). Мост содержит по одному сетевому адаптеру для каждой из соединяемых сетей.

Метод доступа в ARCNET - это эстафетная передача маркера. От станции к станции в порядке возрастания адресов, под управлением сервера передается маркер – служебный пакет определенного формата, в который каждая станция может помещать свои данные. Маркер содержит адрес конкретной станции. Та станция, которой предназначен маркер, становится активной и, если маркер свободен, получает возможность передать собственный пакет данных, длиной до 508 байт. Эти данные сопровождаются адресом приемника и передатчика. Поместив данные, активная станция устанавливает в маркере признак занятости и передает маркер дальше по сети. Кроме того, каждая активная станция анализирует передаваемый по сети пакет, и если в нем содержатся данные с ее адресом, то она принимает эти данные, удаляет их из сети и сбрасывает признак занятости маркера. Обычно для сообщения недостаточно 508 байт, и поэтому для пересылки сообщений требуется несколько проходов данных по сети.

Кроме передачи данных конкретному адресату, есть передача для всех, когда каждая активная станция не удаляет пакет из сети, а передает его дальше. После станции со старшим номером маркер передается станции с начальным номером, формируя логическое кольцо, не связанное с физическим расположением станций.

Разработано и используется много вариантов генерации маркера. Общим признаком является то, что между станциями сети нет конкуренции за право передать данные, это право предоставляется каждой станции при получении «явного» маркера.


Структура адаптера ARCNET


LAN-контроллер - специализированный МП.

ОЗУ позволяет сохранить до 4 пакетов данных.

ППЗУ (необязательно) используется для загрузки и подключения к сети без использования программного обеспечения с жестких дисков рабочей станции.

Переключатели – устанавливают адрес станции, базовый адрес ОЗУ, который является частью адресного пространства компьютера, адрес для ввода/вывода (буфер, куда поступает информация).

Перемычки – задают номер аппаратного прерывания, который обслуживает сеть (IRQ 3, 4, 5). Прерывание поступает на контроллер прерываний и вызывает обслуживание сети. Иногда номер прерывания не выбирается, а уже приписан к разъему расширения, в который вставляется сетевая карта.

Формирователи сигнала – гибридные схемы, служат для электрической развязки.

процессор


переключатели

ОЗУ

LAN - контроллер

ППЗУ


буфер адреса


кварцевый генератор


адрес


буфер данных


формирователь сигнала






BNC - коннектор

перемычки



прерывания

к кабелю






Адаптер выполняет:

1. анализ пакетов, передаваемых по сети, и выделение пакетов, предназначенных для данной рабочей станции;

2. передачу пакета собственной станции;

3. вычисление контрольной суммы для передаваемых в сеть пакетов и проверку контрольной суммы у принимаемых из сети пакетов;

4. выполнение протокола доступа к каналу.


Адаптер работает независимо от центрального процессора. Процессор получает для обработки уже безошибочные пакеты, а устранение ошибок обеспечивает адаптер.


Достоинства сети: простота и дешевизна.

Недостатки сети: каждый компьютер в сети работает в качестве повторителя, т. е. принимает и восстанавливает маркер. При неисправности сети маркер может исказиться.


Формирователи сигнала.


адаптер


пороговый детектор

фильтр

фильтр

и

усилитель



импульсный трансформатор


к BNC

для электрической развязки
