Программа и тезисы докладов 59-й студенческой научной конференции физического факультета 16 20 апреля 2007 г

Вид материала

Программа

Содержание Проф. Тополов В.Ю. Доц. Богатин А.С. Доц. Юзюк Ю.И. 4. Теоретический расчет углового распределения излучения на выходе плоского наноразмерного рентгеновского волновода 5. К рентгеноспектральному флуоресцентному анализу ненасыщенных образцов без измерения поверхностной плотности 6. К рентгеноспектральному флуоресцентному анализу тонких гомогенных пленок на кристаллической подложке Рук.: доц. Яловега Г.Э. Рук.: доц. Яловега Г.Э. Рук.: доц. Яловега Г.Э. Рук.: проф. Солдатов А.В. Рук.: доц. Штехин И.Е. 12. Анализ тонкой структуры рентгеновского поглощения разбавленных магнитных полупроводников 15. Исследование структуры и электрофизических свойств новых слоистых оксидов висмута 1. Симметрийно обусловленные виды синхронизации в цепочках хаотических осцилляторов 2. Исследование монохроматических динамических режимов для одномерного дискретного нелинейного уравнения шрёдингера 3. Исследование устойчивости дискретных бризеров в некоторых нелинейных моноатомных цепочках. 4. Теория общих решений полиномиальных уравнений. 5. Определение локальных структурных искажений в катализаторах цеолитах при увеличении содержания алюминия в процессе активации 6. К теории захвата и потери электронов при столкновениях ускоренных ионов 9. Структуры на поверхности сферы: модель каспара-клуга и проблема томсона 10. Решения уравнений квантовой геометродинамики для изотропной вселенной в различных системах отсчета ... Полное содержание

Подобный материал:

• Программа и тезисы докладов 60-й студенческой научной конференции физического факультета, 1049.08kb.
• Тезисы докладов 1 Межвузовская научно -практическая конференция студентов и молодых, 100.64kb.
• Программа 61-й научной студенческой конференции (20-24 апреля) Петрозаводск, 854.03kb.
• Программа XXX v III студенческой научной конференции Краснодар 2011, 5443.59kb.
• Программа XXX v II студенческой научной конференции Краснодар 2010, 5432.78kb.
• Программа 58-й научной студенческой конференции петрозаводск Издательство Петргу 2006, 841.28kb.
• Программа студенческой научной конференции за 2011 год воронеж, 696.04kb.
• Актуальные социально-экономические и правовые аспекты устойчивого развития региона., 2089.17kb.
• И программа 65-й студенческой научной конференции Брянского государственного технического, 1518.22kb.
• Программа IX региональной научной студенческой конференции неделя науки 9-10 апреля, 205.27kb.

Федеральное агентство по образованию

Российской Федерации

Федеральное государственное образовательное учреждение

высшего профессионального образования

«ЮЖНЫЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ»

Физический факультет


ПРОГРАММА

И ТЕЗИСЫ ДОКЛАДОВ

59-й студенческой научной конференции

физического факультета

16 - 20 апреля 2007 г.


Ростов-на-Дону


2007

ЖЮРИ

59-й студенческой научной конференции

Декан факультета, проф. Рабкин Л.М. - председатель

Проф. Тополов В.Ю. - предс. Оргкомитета

Проф. Турик А.В. Проф. Латуш Е.Л.

Проф. Барабашов Б.Г. Проф. Владимирский Б.М.

Проф. Мишуров Ю.Н. Проф. Саченко В.П. Проф. Куприянов М.Ф. Проф. Ведринский Р.В.

Проф. Гавриляченко В.Г. Проф. Синявский Г.П.

Доц. Богатин А.С. Доц. Юзюк Ю.И.

Зам. дек., доц. Федоров С.А.

Зам. дек., доц. Филиппенко В.П.

Зам. дек., доц. Цветянский А.Л.

Зам. дек., доц. Фомин Г.В.


Расписание работы секций

-------------------------------------------------------------------------------------------------

Название секции Время и место работы

-----------------------------------------------------

Физика твердого тела 20 апреля 13.30-16.30 ауд.247

Теоретическая и 17 апреля 13.30-16.30 ауд.247

вычислительная физика

Кристаллофизика и 18 апреля 13.30-17.00 ауд.121

структурный анализ

Физика полупроводников 18 апреля 13.30-16.00 ауд.247

Физика космоса 18 апреля 13.30-16.00 ауд.313

Биофизика, 18 апреля 13.30-17.00 акт.зал

биокибернетика, 19 апреля 13.30-17.00 НИИ НК

медицинская физика

Методика преподавания 19 апреля 13.30-17.30 ауд.247

физики

Квантовая радиофизика 18 апреля 13.30-18.00 ауд.206

Радиофизика 17 апреля 15.00-17.30 ауд.211

Английский язык

- бакалавры 16 апреля 8.30-11.50 ауд.111

- магистры 23 апреля 13.30-16.00 ауд.111

Философия 16 апреля 8.30- 9.55 ауд.245

10.05-11.30 ауд.336

19 апреля 8.30- 9.55 ауд.242

10.05-11.30 ауд.219

11.50-13.15 ауд.317

Заключительное 24 апреля 11.00-11.50 деканат

заседание жюри

Подведение итогов 24 апреля 15.00-17.00 ауд.247

Награждение победителей

----------------------------------------------------------

Секция "Физика твердого тела"


Председатель: проф. Рабкин Л.М.

Члены жюри: проф.Солдатов А.В., проф.Торгашев В.И., проф.Козаков А.Т., доц. Мясникова Т.П., доц. Дуймакаев Ш.И., доц. Мазурицкий М.И., доц. Штехин И.Е., доц. Яловега Г.Э., зав. ОРС НИИФ Шуваев А.Т., с.н.с. НИИФ Козинкин А.В., доц. Юзюк Ю.И., доц. Широков В.Б.


1. Сопоставление оптических спектров CdSnO₃ и CdTiO₃ при фазовых переходах

Докл.: студ. 5 к. Богомолов И.А.

Рук.: доц. Мясникова Т.П.

В спектре поглощения CdSnO₃ в видимой области наблюдалась полоса с максимумом 422 нм, а в спектре CdTiO₃ – 417 нм. Параметр Урбаха σ имеет резонансные минимумы для CdSnO₃ при 80°С и 150°С, а для CdTiO_{3 -} при 110°С и 150°С.

В ближней ИК-области CdSnO₃ наблюдалась полоса поглощения с центром 8800 см^-1 и полушириной 0,69 эВ, а в спектре CdTiO_{3 -} полоса поглощения 9100 см^-1 и полушириной 1,03 эВ. Эти полосы можно отнести к поляронам большого радиуса с энергией связи, равной 0,26 и 0,27 эВ соответственно.


2. Оптические спектры титаната бария с добавкой меди при фазовых переходах

Докл.: студ. 5 к. Скляров Д.И.

Рук.: доц. Мясникова Т.П.

В видимой области спектра титаната бария с добавкой меди наблюдалась полоса поглощения с максимумом 420 нм, которую следует отнести к вибронному экситону с переносом заряда, так как длинноволновый край этой полосы сильно зависит от температуры и наблюдается зеленая люминесценция (λ_max = 500 нм).

Особенности в оптических спектрах, а именно минимумы параметра Урбаха σ и минимумы степени деполяризации после люминесценции позволяют предположить, что фазовый переход из сегнетоэлектрической фазы в параэлектрическую происходит при 120°С, а при 150°С происходит перестройка электронной подсистемы. В ближней ИК-области в спектре наблюдались полосы с максимумом коэффициента поглощения 4250 и 14100 см^-1, соответствующие поляронам малого и большого радиуса с энергией активации 0,13 эВ и 0,42 эВ.


3. Сопоставление оптических спектров NaNO₂ и AgNa(NO₂)₂ при фазовых переходах

Докл.: студ. 5 к. Григоренко О.С.

Рук.: доц. Мясникова Т.П.

В видимой области спектра NaNO₂ наблюдалась полоса поглощения с максимумом 400 нм, а в спектре AgNa(NO₂)₂ - 440 нм. Особенности в оптических спектрах NaNO₂ , а именно минимумы параметра Урбаха σ и степени деполяризации после люминесценции, наблюдались при температурах 120°С и 160°С, а для AgNa(NO₂)_{2 -} при 40°С и 70°С.

Это позволяет предположить наличие фазового перехода при этих температурах. В ближней ИК-области в спектре наблюдалась широкая полоса с максимумом коэффициента поглощения 14100 см^-1, относящаяся к полярону большого с энергией связи 0,42 эВ, а в спектре AgNa(NO₂)₂ в ближней ИК-области - полоса с максимумом 4500 см^-1, относящаяся к поляронам малого радиуса с энергией активации 0,14 эВ.


4. ТЕОРЕТИЧЕСКИЙ РАСЧЕТ УГЛОВОГО РАСПРЕДЕЛЕНИЯ ИЗЛУЧЕНИЯ НА ВЫХОДЕ ПЛОСКОГО НАНОРАЗМЕРНОГО РЕНТГЕНОВСКОГО ВОЛНОВОДА

Докл.: студ. 2 г. маг. Марочкина А.С., асп. 1 г. Махно П.В.

Рук.: проф. Лерер А.М., доц. Мазурицкий М.И.

Написана и отлажена программа теоретического расчета углового распределения интенсивности излучения на выходе плоского рентгеновского волновода, представляющего воздушный зазор между двумя кварцевыми пластинами. Для CuKα флуоресценции получено хорошее согласие между теоретическими и экспериментальными кривыми для волноводов, имеющих зазор между пластинами от 40 до 3000 нм. Сделан вывод о применимости метода Кирхгоффа при расчёте пространственного распределения интенсивности рентгеновского излучения.


5. К РЕНТГЕНОСПЕКТРАЛЬНОМУ ФЛУОРЕСЦЕНТНОМУ АНАЛИЗУ НЕНАСЫЩЕННЫХ ОБРАЗЦОВ БЕЗ ИЗМЕРЕНИЯ ПОВЕРХНОСТНОЙ ПЛОТНОСТИ

Докл.: студ. 4 к. Ничипорюк С.С.

Рук.: ст. преп. Игнатова Ю.А., ст. преп. Сорочинская М.А., доц. Дуймакаев Ш.И.

При РСФА в широко распространенных условиях, когда анализируемого материала достаточно, образцы изготовляют заведомо насыщенными, или толстыми. Под насыщенным (толстым) слоем понимают слой образца, который обеспечивает получение величины интенсивности флуоресценции, составляющей не менее 99% по сравнению с интенсивностью образца бесконечной толщины. Понятно, что с дальнейшим увеличением толщины образца (по сравнению с толщиной насыщенного слоя) интенсивность практически не увеличивается. Толщина насыщенного слоя образца зависит от длин волн флуоресцентного и первичного рентгеновского излучения и ослабляющих свойств образца (т.е. от общего элементного состава образца) и обычно составляет десятки или сотни мкм.

В аналитических лабораториях часто имеют с ненасыщенными образцами, напр., пленками. Тогда приходится в процессе элементного РСФА специально учитывать и влияние переменной толщины (или переменной поверхностной плотности) образца.

В настоящей работе предлагается метод анализа ненасыщенных образцов без измерения поверхностной плотности образца.

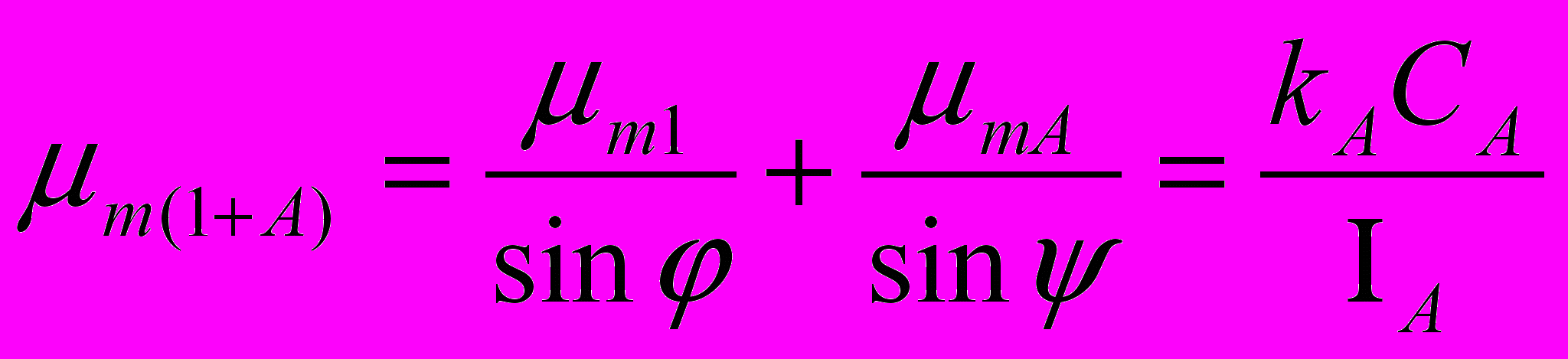

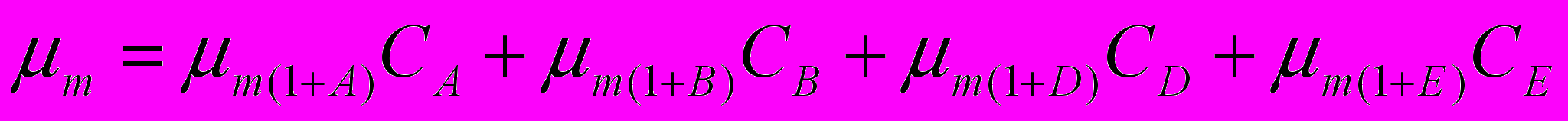

В этом случае представляется перспективным исследование возможности проведения РСФА пленочных образцов с использованием полиномов вида


С_i = (1)

Но с привлечением специальной нормировки, заключающейся в следующем:

1. По формулам вида (1) находят содержания всех элементов пробы – первое приближение содержаний;

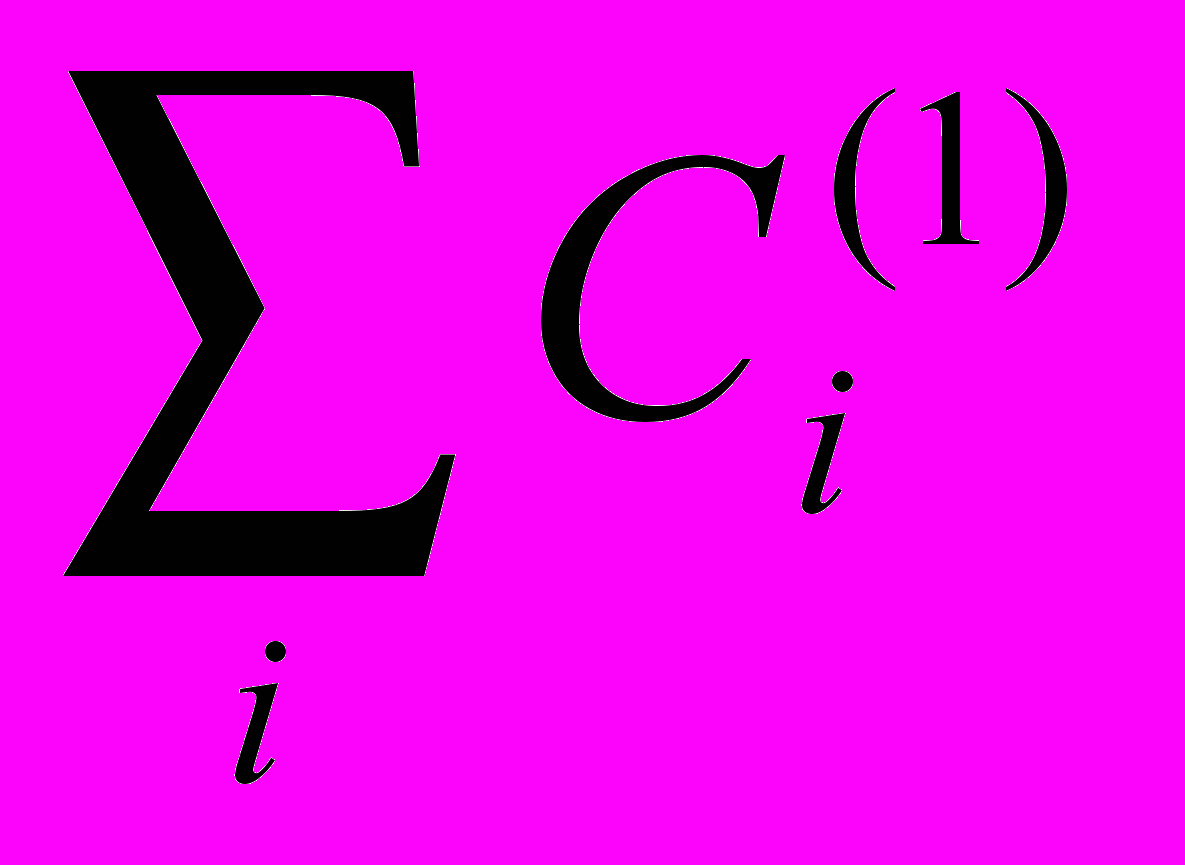

2. Вычисляют сумму найденных содержаний элементов;

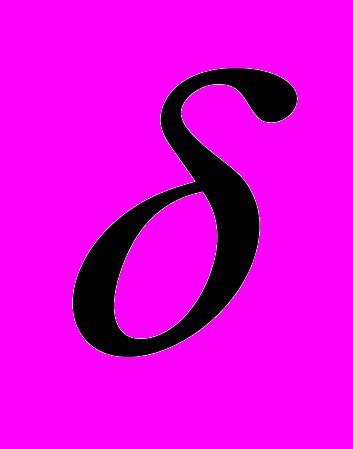

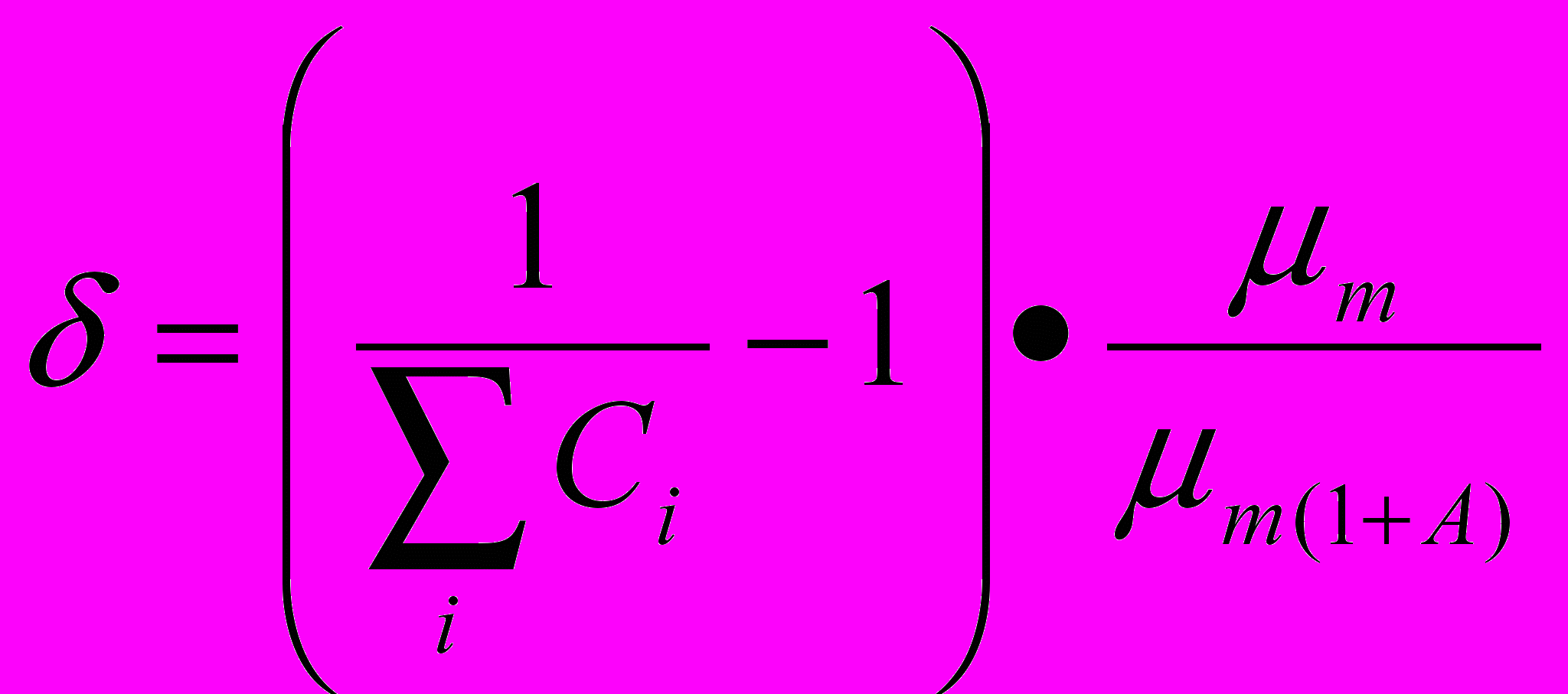

3. Нормируют интенсивности всех элементов пробы умножением их на величину (1+), где , ,

;

4. Нормированные значения интенсивностей снова подставляют в уравнения вида (1), получая 2-е приближение содержаний, и т.д.

Градуировка уравнений (1) выполняется по массивным образцам.

Преимущество этой поправки состоит в том, что она учитывает непропорциональное изменение интенсивностей флуоресценции для разных

элементов с изменением толщины пленки.

По данному алгоритму написана программа, которая позволяет достаточно быстро проводить анализ.


6. К РЕНТГЕНОСПЕКТРАЛЬНОМУ ФЛУОРЕСЦЕНТНОМУ АНАЛИЗУ ТОНКИХ ГОМОГЕННЫХ ПЛЕНОК НА КРИСТАЛЛИЧЕСКОЙ ПОДЛОЖКЕ

Докл.: студ. 5 к. Пономаренко В.О., студ. 2 к. Попова А.А., студ. 2 к. Яковлева Л. Ю.

Рук.: к. ф.-м.н., зав. лаб. НИИФ Ковтун А.П.; доц. Дуймакаев Ш.И.

В настоящей работе разрабатывается метод анализа тонких пленок на кристаллической подложке, который позволит контролировать не только качественный и количественный состав пленок, но и их толщину. В основу метода положено измерение дополнительно к интенсивности аналитических линий пленочного образца интенсивности отраженных от кристаллической подложки брегговских рефлексов, которые наблюдаются при упругом рассеянии рентгеновского излучения. В работе представляется модификация методики измерений рентгеновских спектров применительно к спектрометру DX-95 (фирмы EDAX) для исследования этого явления. Применительно к камере измерений спектрометра изготовлен и апробирован макет гониометра для проведения систематических измерений глубинных параметров кристаллических подложек.

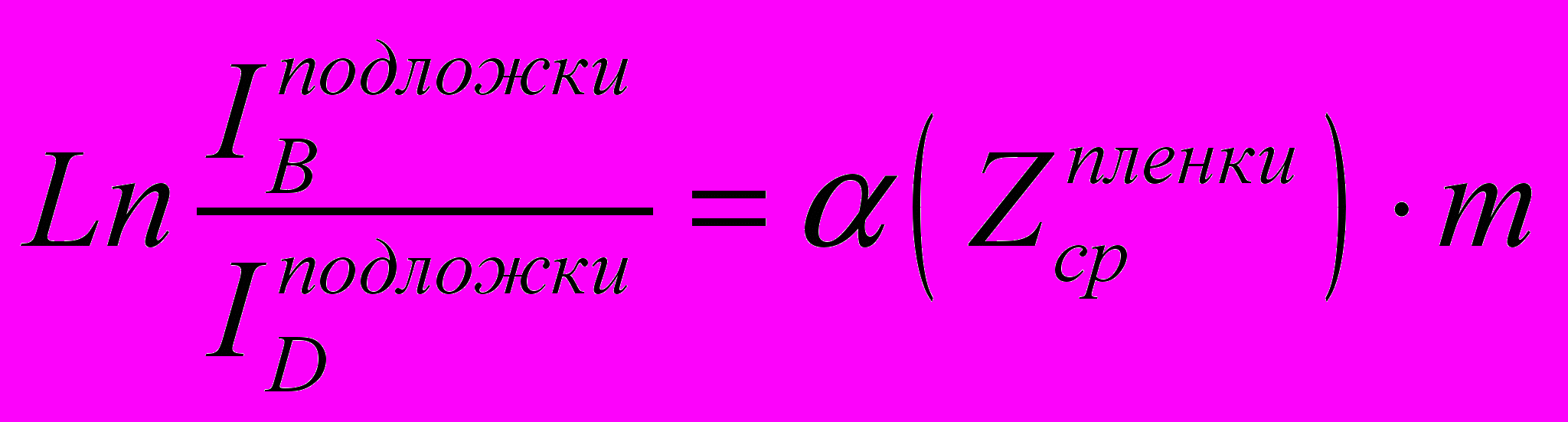

Применительно к РСФА ненасыщенных образцов развит метод определения поверхностной плотности m на основе измерения интенсивностей флуоресценции 2-х элементов подложки и использования формулы

, (1)

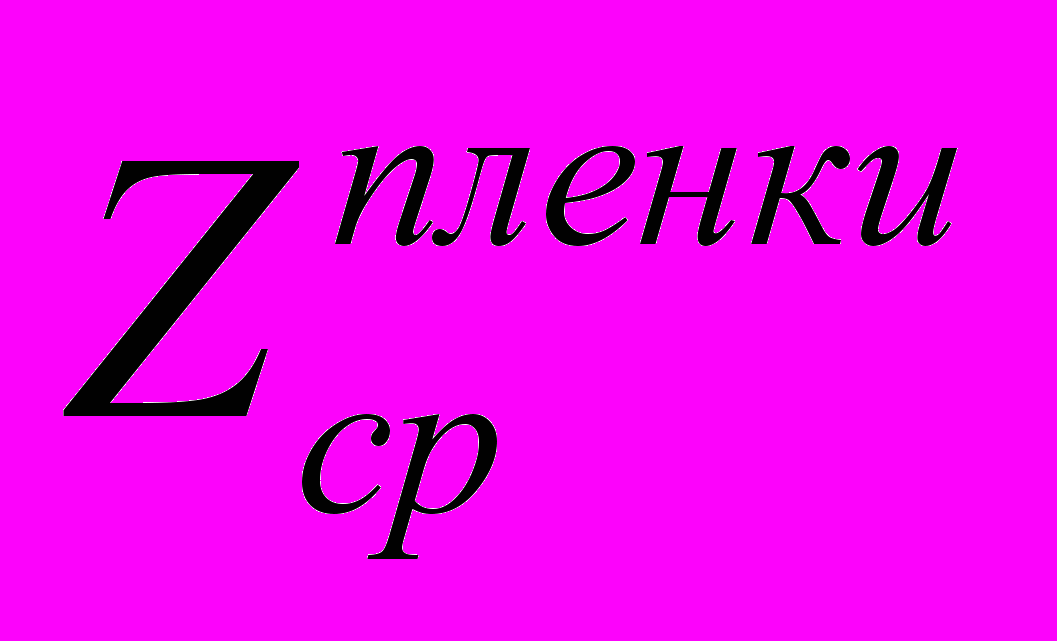

где – эффективный (средний) атомный номер пленочного образца, m – поверхностная плотность пленочного образца. При этом флуоресцентное излучение элемента В более жесткое, нежели элемента D.

Возможность определения величины m связана, однако, с необходимостью нахождения величиныметодом итераций.


7. Исследование локального окружения активных центров металлопротеинов методом рентгеновской спектроскопии поглощения

Докл.: студ. 5 к. Ольховая Ю.А.
