В первом приближении численно оценивают важнейший топологический параметр пространственной сетки – молекулярную массу межузлового фрагмента Мс:
Мс=
, г/моль (1) где –плотность полимера, г/м3, Т – температура, К, R – газовая постоянная, Дж/(мольК), вэ– относительная высокоэластическая деформация, – напряжение, МПа.Информация о параметре Мс позволяет уточнить влияние отвердителя и при необходимости провести его замену более эффективным, оценить густоту сшивки, прогнозировать прочность и ударную вязкость реактопласта. Параметр Мс определяет технологический режим полимерных изделий (температура отверждения, скорость нагрева и охлаждения, длительность процесса).
Композиционные реактопласты по морфологическим признакам наполнителя подразделяются на дисперсные и волокнистые, которые в свою очередь могут быть либо рублеными, либо ткаными. Соответственно волокнистые наполнители в той или иной степени армируют полимерную матрицу и влияют на деформационное поведение материала. Поэтому и методика термомеханического анализа дисперсных и армированных пластиков неодинакова.
Пластмассы с дисперсными наполнителями испытываются методически аналогично ненаполненным пластикамм. Содержание наполнителя оказывает антибатное влияние на деформацию полимера.
При введении в полимер наполнителя вокруг дисперсных частиц образуется так называемый граничный или межфазный слой, свойства которого могут существенно отличаться от свойств матрицы. Взаимовлияние химических особенностей наполнителя и матрицы проявляется в особенностях граничного слоя, который может быть либо более эластичным, либо более жестким по отношению к полимеру связующего. Чем больше содержание в композите полимера граничного слоя, тем большее влияние он оказывает на свойства композита. Как правило, влияние граничного слоя наблюдается при содержании наполнителя более 30%. На термомеханической кривой оно проявляется в смещении температуры размягчения (рис. 9). При армировании пластмасс содержание волокнистого или тканого наполнителя может достигать 85%. В такой ситуации проводить термомеханический анализ в условиях сжатия или растяжения не имеет смысла, поскольку возникающие при подъеме температуры деформации сравнимы с абсолютным тепловым расширением композита. Поэтому термодеформационный анализ армированных пластмасс проводят в условиях изгибных напряжений. Полученные таким cпособом результаты можно использовать только как сравнительные в пределах широкого класса полимерных материалов.
1.1.3. Химическая стойкость
Перечень агрессивных агентов, влияющих на свойства полимерных материалов, чрезвычайно широк, однако может быть систематизирован в наиболее часто встречающиеся группы. Это минеральные и органические кислоты, а также растворы последних в воде, растворы щелочей и окислителей, алифатические и ароматические растворители, а также горюче-смазочные материалы.
Воздействие агрессивной среды на полимер может сопровождаться его набуханием, диффузией среды в полимер и химическим взаимодействием, приводящим к деструкции пластика. На определение стойкости полимерного материала к агрессивным средам имеются государственные стандарты, определяющие сопротивляемость в баллах. Чем значительнее балл, тем выше сопротивляемость материала воздействию агрессивной среды. По ГОСТу 12020 стойкость полимеров к агрессивным средам оценивается по изменению их массы по пятибалльной шкале: 5 – высокая стойкость, 4 – удовлетворительная, 3 – материал устойчив не во всех случаях, 2 – стойкость недостаточна, к применению не рекомендуется, 1 – материал не стоек и быстро разрушается. Высокой химической инертностью и стойкостью к деструкции обладают фторопласты. Марки фторопластов Ф-4, Ф-4 НТД, Ф-3, Ф-40 стойки ко всем средам. Значительную химстойкость демонстрируют и такие полиолефины, как полиэтилен высокой и низкой плотности ПЭНП, ПЭВП, сверхвысокомолекулярный полиэтилен СВМПЭ и полипропилен ПП, а также непластифицированный поливинилхлорид ПВХ. Несколько уступает им по химстойкости поликарбонат ПК и полистирол ПС. Гетероцепные полимеры типа полиамидов склонны к гидролитической деструкции и активному набуханию вследствие своей гидрофильности.
Термореактивные пластики чувствительны к щелочным средам и растворам окислителей. Вместе с тем в химическом аппаратостроении широко используются высоконаполненные порошковым графитом или асбестом ангемиты и фаолиты, полученные на основе фенолоформальдегидного или фенолоальдегидного связующего.
Армированные полимерные материалы могут эксплуатироваться длительное время в кислотах и растворах щелочей концентрацией до 10%, а также в растворителях и горючесмазочных материалах. Композит на густосетчатом связующем АГ-4В работоспособен во всех агрессивных средах. Модификация фенолформальдегидного связующего нитрильным каучуком СНК 2-27 снижает стойкость высокопрочного реактопласта к бензину, бензолу и ацетону. Изменение механических свойств пластмасс оценивается в соответствии с ГОСТом 12020 по трехбалльной шкале. Хорошей считается сопротивляемость, при которой прочность и деформируемость материала изменяются не более чем на 5% (для реактопластов – 15%). Удовлетворительной считается стойкость, когда материал теряет по прочности до 15% (реактопласты – до 25%), а по деформируемости до 20%. И, наконец, одним баллом характеризуются пластики, утратившие более 15% (реактопласты – более 25%) прочности и одновременно 20% деформируемости.
Таблица 3. Сравнительная химическая стойкость полимерных материалов в различных агрессивных средах.
| Кислоты | Растворы | |||||||||
| | Минер. | Органические разб. | Органические, нераств. в воде | Минеральных солей | Щелочей | Окислителей | Минеральные масла | Растворители алифатические | Растворители ароматические | |
| Материалы | Средней конц. | Высокой конц. | ||||||||
| ПЭ | 5/5 | 5/3 | 5/4 | 3/2 | 5/5 | 5/5 | 4/2 | 4/2 | 3/2 | 1/1 1 |
| ПП | 5/5 | 5/3 | 5/4 | 5/4 | 5/5 | 5/5 | 4/3 | 5/4 | 3/2 | 1/1 |
| ПВХ | 5/4 | 4/2 | 4/3 | 3/3 | 5/4 | 5/4 | 4/2 | 5/4 | 4/3 | 1/1 |
| ПС | 1/1 | 1/1 | 4/3 | 4/3 | 5/4 | 4/- | 4/1 | 5/4 | 5/4 | 4/3 |
| ПФА | 2/1 | 1/1 | 5/4 | 1/1 | 5/4 | 5/4 | 2/1 | 5/4 | 5/4 | 5/3 |
| ПА | 5/- | 3/1 | 5/- | 5/1 | 5/- | 1/1 | 5/- | 5/- | 5/- | 1/1 |
| ПК | 5/4 | 5/4 | 5/4 | 5/4 | 5/4 | 5/4 | 2/1 | 5/4 | 5/4 | 5/4 |
| Фура- новые | 4/3 | 3/1 | 4/3 | 5/5 | 5/5 | 5/4 | 1/1 | 5/4 | 5/4 | 5/3 |
| ЭС | 5/5 | 5/4 | 5/4 | 5/4 | 5/4 | 5/4 | 4/3 | 5/4 | 5/5 | 1/1 |
| Фаолит | 5/5 | 5/4 | 5/4 | 4/3 | 5/5 | 1/1 | 2/1 | 5/5 | 5/4 | 5/4 |
| Ангемит | 5/5 | 5/4 | 5/5 | 5/5 | 5/5 | 2/1 | 1/1 | 5/5 | 5/5 | 5/5 |
Примечание: числитель–холодные, знаменатель–горячие среды
Агрессивные среды в виде органических и неорганических кислот, оснований и их водных растворов, газообразных примесей (СО2, NH3, NO2, SO2, P2O5), содержащихся в воздухе промышленных городов, безусловно влияют на прочность полимерных материалов, вызывая их химическую деструкцию.
- Механические свойства
- Вязкоупругость
- Вязкоупругость

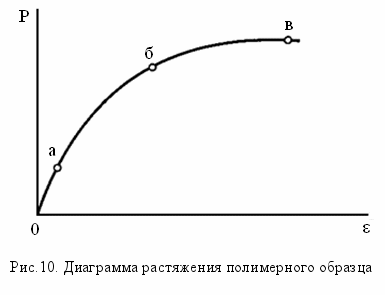

Если образец из ненаполненного полимерного материала подвергается испытанию на растяжение, то в координатах относительная деформация – прилагаемое усилие можно получить графическую зависимость, представленную на рис.10. На кривой Ов выделяют ряд участков.
У
часток Оа – зависимость практически пропорциональна, характер линии близок к прямолинейному. На этом участке полимерный материал деформируется упруго.Участок аб – графическая зависимость приобретает криволинейный характер с увеличением относительной деформации. Это объясняется тем, что наряду с упругой деформацией возникает и пластическая.
Участок бв – пластическая деформация преобладает. Поэтому общая деформация развивается интенсивно, в то время как приращение усилия незначительно.
Приведенный обобщенный пример показывает, что при нагружении пластмасс в них одновременно развивается не один, а, по крайней мере, два вида деформаций – упругая и пластическая.
У жестких полимерных материалов преобладает упругая составляющая, у относительно мягких – пластическая.
Таким образом, полимерные материалы являются вязко-упругими физическими телами.
Для описания поведения полимеров под нагрузкой, используют формализованные модели, описывающие тот или иной вид деформирования и действующие при этом напряжения. В нагруженных пластмассах происходят явления релаксации.
Релаксация – это физический процесс перехода системы в равновесное состояние, адекватное изменившимся внешним энергетическим условиям. Размерность релаксации – время.
Скорость релаксации и ее интенсивность применительно к полимерам зависят от их химического и физического строения, межмолекулярного взаимодействия, параметров внешнего энергетического поля (температура, механическое напряжение, амплитуда и частота нагружения, напряженность и частота электромагнитного поля, частота и мощность акустического воздействия и др.).
На макроуровне различают релаксацию напряжения и релаксацию деформации или ползучесть.
Релаксация напряжения при неизменной деформации (ε = const) описывается уравнением Максвелла:
, (2)где
– напряжение, действующее в изделии через интервал времени
,
–исходное напряжение при = 0,
– время релаксации.Для оценки релаксации деформации при постоянном напряжении (σ = const), ползучести, можно использовать уравнение Кельвина Фойгта:
, (3)где
– относительная деформация изделия за время , – напряжение, приложенное к изделию (σ = const), Е – модуль упругости материала изделия, – время релаксации. Уравнение (3) применяется для оценки ползучести жестких термо- и реактопластов.
В

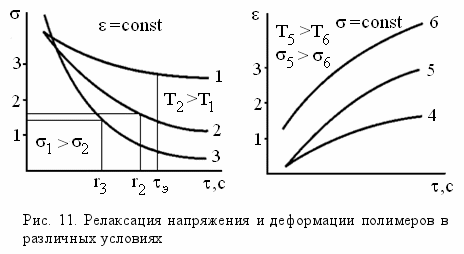

зависимости от химического и макромолекулярного строения и от внешних условий процесс релаксации может продолжаться от минут до нескольких десятков часов. Момент его завершения неопределенен. Поэтому со значительной долей условности принято за время релаксации считать время, за которое релаксирующий параметр (напряжение, деформация) изменится в «е» раз (значение r2 и r3 на абсциссе на графике (рис. 11). Молекулярная подвижность существенно влияет на процесс релаксации, в густостосетчатых полимерах, характеризующихся ограниченностью сегментальных движений, релаксация при прочих равных условиях протекает медленнее, чем, например, в термопластах с разветвленным строением макромолекул. Увеличение температуры способствует ускорению релаксации напряжения (рис. 11, кривые 1 и 2), ползучести (кривые 4 и 5) и более глубокому ее протеканию. Если экспозиция внешнего напряжения составляет τэ, то, судя по графикам, представленным на рис. 11, полимер при Т = Т2 перешел в равновесное состояние. Тот же полимер при том же исходном напряжении σ, но работающий при температуре Т1 < Т2 в момент времени τэ находится еще в состоянии незавершенности процесса релаксации. Релаксация – это сложный и многоуровневый процесс. По существу, именно релаксационные явления – причина отклонения свойств полимеров от свойств материалов с нецепным молекулярным строением. Для оценки степени завершенности релаксационных процессов по отношению к длительности внешнего энергетического воздействия можно использовать критерий Д, определяемый по выражению
Д=τ/τт, (4)
где τ – экспозиция энергетического воздействия, с, τт – время релаксации полимерного материала в условиях энергетического воздействия, с.
Если длительность энергетического воздействия на полимер такова, что процесс релаксации завершился (Д < 1), то тогда полимерное тело находится во внутреннем равновесном состоянии. Если Д > 1, то релаксация не завершилась и состояние полимера остается неравновесным. В нем продолжают действовать внутренние напряжения, сохраняется вероятность возникновения микротрещин, продолжается процесс длительной усадки изделия.

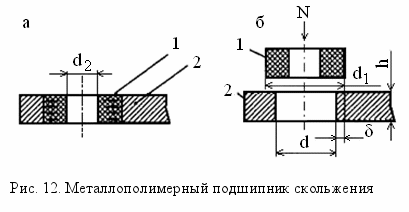

Релаксационные процессы в полимерах представляют существенный практический интерес, что можно показать на следующем примере. В технике, в том числе бытовой, широко распространены металлополимерные подшипники скольжения. В эксплуатации они не требуют смазки, долговечны, обеспечивают низкий коэффициент трения. Одно из конструктивных решений – вал вращается в полимерной втулке, которая в свою очередь закреплена в металлической обойме (рис. 12, а). Обойма 2 со втулкой 1 представляет собой неразъемный узел.
Д
ля обеспечения неразъемности полимерную втулку запрессовывают усилием N в металлическую обойму. Поскольку d1>d, то при запрессовке между втулкой и обоймой возникает напряжение натяга (σн):
, (5)где Е – модуль упругости полимерного материала, Па, ε – относительная деформация втулки при запрессовке ε =(d1-d)/d1.
Нетрудно заметить, что данная конструкция обеспечивает условие ε=const. Используя (2) и считая, что σн »σ0, получаем:
, (6)где σi – напряжение натяга, сохранившееся к моменту времени τ, r – время релаксации при σн = о.
Напряжение натяга изменяется во времени в соответствии с уравнением Максвелла. Если в реальной конструкции внутри полимерной втулки вращается вал диаметром d2, к которому приложен крутящий момент, то в установившемся режиме движения момент на валу преодолевает момент трения между валом и полимерной втулкой. Сила трения F между валом и полимерной втулкой, приложенная к втулке, равна:

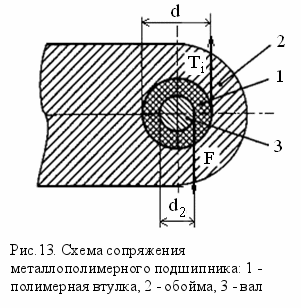

. (7)Эта сила стремится провернуть полимерную втулку в обойме. От проворота втулка в обойме удерживается усилием Тi, направленным противоположно силе F (рис. 13). Пренебрегая влиянием толщины втулки, можно записать условие непроворачиваемости втулки:
. (8)Усилие Тi определяется из действующего к моменту τ напряжения σi, а именно:
. (9)После подстановки получаем:
. (10)Таким образом, если величина остаточного напряжения натяга σ > σi, то узел трения не теряет своих конструкционных качеств. В случае, когда σ < σi, полимерная втулка начнет проворачиваться под действием Мкр на валу 3, и конструкция выйдет из строя.
Зная значение r, можно количественно оценить работоспособность подобного подшипникового узла. Логарифмируя (6) и решая его относительно τi, получаем:
. (11)Температурно-временная эквивалентность поведения является одной из важнейших особенностей полимерных материалов. Прикладной смысл ее заключается в следующем.
В
