Эталонная сетевая модель ISO
Международная организация по стандартизации (ISO) определила 7-уровневую эталонную сетевую модель для открытых систем (OSI), (Интернет использует 4-х уровневое подмножество). Ниже на рис.9 показана схема этих уровней, справа записаны коды документов международного Телекоммуникационного союза (ITU), регламентирующих протоколы соответствующих уровней.

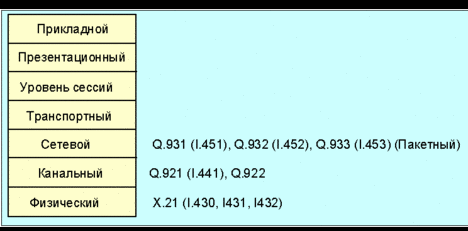

Рис. 9. Семиуровневая эталонная модель ISO
Разбиение совокупности (стека) сетевых протоколов по уровням связана с попыткой унификации аппаратного и программного обеспечения. Предполагается, что каждому из уровней соответствует определенная функциональная программа с жестко заданными входным и выходным интерфейсами. Форматы данных на заданном уровне модели для отправителя и получателя должны быть идентичны. Физический уровень локальных сетей определен документами, например, Ethernet II, IEEE 802.3 и т.д. Модели ISO наиболее полно соответствуют сети X.25.
Физический уровень X.25 определяет стандарт на связь между ЭВМ и сетевыми коммутаторами (X.21), а также на процедуры обмена пакетами между ЭВМ. X.21 характеризует некоторые аспекты построения общественных сетей передачи данных. Следует учитывать, что стандарт X.25 появился раньше рекомендаций ITU-T и опыт его применения был учтен при составлении новейших рекомендаций. На физическом уровне могут использоваться также протоколы X.21bis, RS232 или V.35.
Канальный уровень определяет то, как информация передается от ЭВМ к пакетному коммутатору (HDLC - high data link communication, бит-ориентированная процедура управления), на этом уровне исправляются ошибки, возникающие на физическом уровне.
Сетевой уровень определяет взаимодействие различных частей субсети, форматы пакетов, процедуры повторной передачи пакетов, стандартизует схему адресации и маршрутизации.
Транспортный уровень определяет надежность передачи данных по схеме точка-точка, избавляет уровень сессий от забот по обеспечению надежной и эффективной передачи данных.
Уровень сессий описывает то, как протокольное программное обеспечение должно организовать обеспечение выполнения любых прикладных программ. Организует двухстороннее взаимодействие сетевых объектов и необходимую синхронизацию процедур.
Презентационный уровень обеспечивает прикладной уровень стандартными услугами (сжатие информации, поддержка ASN.1 (abstract syntax notation 1) управляющих протоколов и т.д.).
Прикладной уровень - это все, что может понадобиться пользователям сетей, например X.400.
Интернет
Виртуальная сеть виртуальных сетей - Интернет является самой большой и самой популярной сетью. Можно смело утверждать, что эта сеть сохранит это лидерство в ближайшие годы. Привлекательность сети не только в том, что это единая среда общения людей, находящихся в разных странах и на разных континентах. Интернет предоставляет все более широкий спектр услуг. Это и информационно-поисковые системы, телефония, аудио и видео письма, доставляемые за считанные секунды в любую точку мира (где имеется Интернет), видеоконференции, электронные журналы, службы новостей, дистанционное обучение, банковские операции и многое, многое другое. Интернету предстоит мучительная процедура перехода на 128-битовые адреса (IPv6), но по ее завершении можно ожидать дальнейшего расширения списка услуг. Уже сегодня Интернет стал средой, предоставляющей возможность целевой рекламы и дистанционной торговли. Уже в начале следующего века сети станут самым мощным средством массовой информации. Но для решения всех этих проблем в этой сфере еще очень много надо сделать. Современные поисковые системы, несмотря на впечатляющие успехи, требуют существенного улучшения эффективности, много надо сделать для того, чтобы Интернет пришел в каждую квартиру.
Сегодня Интернет использует многие десятки протоколов. Если сюда добавить протоколы физического уровня, то их число превысит сотню. На уровне локальных сетей наиболее распространены различные разновидности Ethernet, а также Token Ring и некоторые другие. Особенно велико разнообразие протоколов межсетевого обмена.
Схема без установления соединения привлекательна также тем, что позволяет при передаче данных от исходного источника к большому числу приемников минимизировать общий трафик. Если бы для этой цели использовался протокол TCP, то при N приемниках надо было бы сформировать N виртуальных каналов и транспортировать N идентичных пакетов (рис. 11). В случае UDP от передатчика до точки разветвления передается только один пакет, что уменьшает загрузку данного участка в N раз (рис. 12). Причем аналогичная экономия может быть реализована и по пути к очередной точке разветвления (смотри описание протокола мультикастинг-маршрутизации PIM).

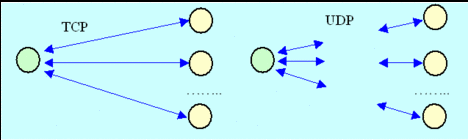

Рис.11

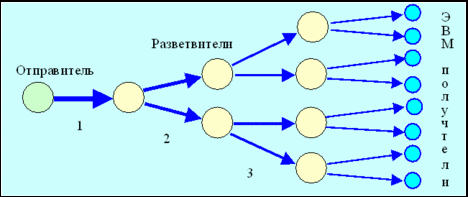

Рис. 12. Схемы протокола Internet
В примере на рисунке 12 на участке 1 снижение трафика по сравнению с традиционным методом передачи данных происходит в 8 раз, на участке 2 - в 4 раза, а на сегментах 3 - в два раза.
Все множество протоколов Интернет можно поделить на две группы.
- К первой относятся те, что имеют собственный стандарт на формат пакетов (IP, UDP, TCP, ARP, RARP, RTP, RIP, OSPF, BGP, IGRP, ICMP, SNMP, DNS, PIM, IGMP, BOOTP, IPX/SPX, AAL и др.). Вторую группу образуют протоколы, которые формализуют обмен на уровне сообщений. Они не имеют своих форматов на пакеты, а стандартизуют лишь форму сообщений и алгоритм обмена.
- Вторая группа использует для передачи своих сообщений протоколы первой группы. К этой группе относятся SMTP, NTP, POP, IMAP, FTP, HTTP, RSVP, Telnet, Finger, NNTP, Whois, SET, SSL и т.д. По существу, вторая группа располагается на прикладном уровне.
Первая группа более консервативна и достаточно хорошо структурирована, вторая – динамична и постоянно расширяется. Ко второй группе примыкают некоторые стандартизованные утилиты типа ping, traceroute, а также поисковые системы. В перспективе на подходе протоколы для интерфейсов баз данных и мультимедиа. Особняком стоят алгоритмы обеспечения безопасности.
