Министерство науки и образования Украины

Одесский национальный политехнический университет

Кафедра информационных систем в менеджменте


Курсовая работа

по дисциплине

«Сетевые технологии»

Использование сетевых технологий при проектировании КС и разработке ДИС лечебного центра


Студентки группы

ОЕ-061(НТФ)

Попович Н.В.


Одесса

2009

Содержание

Введение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

1. Постановка задачи на проектирование КС и ДИС . . . . . . . . . . . . . . . . . . . 4

2. Технический проект и расчет стоимости КС . . . . . . . . . . . . . . . . . . . . . . . .6

2.1. Выбор топологии . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

2.2. Анализ характеристики и факторы, влияющие на выбор комплекса программно-аппаратных средств ИКС и трассировка . . . .7

2.3 Расчет работоспособности ЛВС . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

2.4 Расчет стоимости КС . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

3. Разработка ДИС. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Выводы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Список использованных источников . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Приложение 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Приложение 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Приложение 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

Приложение 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

Приложение 5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

Приложение 6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Приложение 7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

Приложение 8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

Приложение 9 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

Приложение 10 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

Приложение 11 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42

Приложение 12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45


Введение

В данном курсовом проекте производится разработка в области сетевых технологий для лечебного центра.

Цель –проектирование компьютерной сети и разработка ДИС лечебного центра для повышения оперативности работы медицинского персонала, привлечения большего круга пациентов.

В настоящее время отечественное здравоохранение переживает не только финансовый, но еще более рискованный по своим последствиям управленческий кризис. Вследствие низкого качества управления отраслью ограниченные финансовые средства расходуются крайне нерационально. Ресурсный дефицит в здравоохранении всегда был велик. Не менее острым он и в XXI веке. Перед распорядителями кредитов постоянно возникает проблема рационального управления ресурсами посредством выбора приоритетов и нормирования. Поэтому данная работа направлена на самое минимальное вложение средств в автоматизацию нового лечебного центра «Медикор» с возможно высоким качеством обслуживания как квалифицированным персоналом так и передовыми технологиями в сфере здравоохранения.


1. Постановка задачи на проектирование КС и ДИС

Для достижения поставленной цели в рамках курсовой работы решаются следующие задачи:

• предоставление организационной структуры центра;

• характеристика работы центра;

• характеристика каждого отдела;

• разработка технологического проекта центра и расчет стоимости КС;

• разработка ДИС для центра с помощью HTML.


В центре «Медикор» задействовано 50 сотрудников в 4 основных разделах:

• старший обслуживающий персонал

• младший обслуживающий персонал

• технический обслуживающий персонал

• отделение скорой помощи.


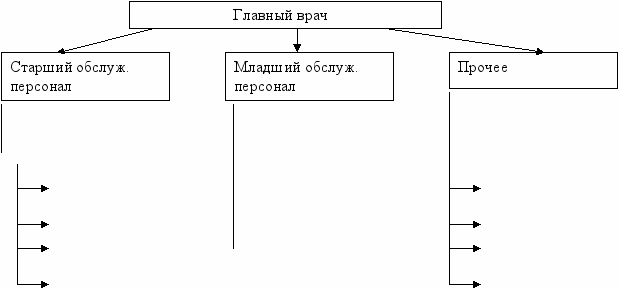

На рисунке 1 представлена схема взаимосвязи основных структурных подразделений.




врачи

хирурги лаборанты сис. админ

терапевты медсестры тех. работники

стоматологи регистраторы бухгалтер

гинекологи экономист

Рис.1

В данном лечебном центре предусмотрено решение проблем в хирургическом, терапевтическом, стоматологическом, гинекологическом и неврологическом направлениях. Очень важным аспектом работы центра является компьютерное обеспечение и организация дистанционных систем, поскольку прогрессивные методы, методики, а соответственно и оборудование требуют организованный и налаженной работы. В каждом кабинете помимо основного оборудования имеется хотя бы один компьютер, с помощью чего учет и контроль работы сотрудников может регулировать главный управляющий центром. Также в учреждении установлено оборудование, позволяющее проводить медицинские конференции со светилами из любой цивилизованной точки мира. Базы данных, аудио-, видеотехнологии, размещение информации в сети Интернет все это является неотьемлимой частью успеха в условиях нынешней конкуренции и развитии общества в целом, где на сегодня пятая часть населения планеты уже пользуется услугами Интернет, среди украинцев к их числу принадлежит 6,5 млн. жителей.

В приложении 1 изображен план здания с отмеченным местоположением предполагаемых компьютерных систем.

2. Технический проект и расчет стоимости КС

2.1 Выбор топологии

Топология характеризует свойства сетей, систем и программ, не зависящие от их размеров. Она изучает ссылка скрыта, образуемую физическими объектами и множеством связывающих их ссылка скрыта либо частей каналов. При этом не учитывается производительность и принцип работы этих объектов, их типы, длина каналов, хотя при проектировании эти факторы очень важны.

При выборе оптимальной топологии преследуют при основных цели:

• обеспечение альтернативной маршрутизации, максимальной надежности передачи данных;

• выбор оптимального маршрута передачи блоков данных (минимизация числа каналов, образующих последовательности);

• предоставление приемлемого времени ответа и нужной пропускной способности.


Компьютерная сеть будет построена в соответствии с топологией «звезда». Звезда — это топология сети с явно выделенным центром, к которому подключаются все остальные абоненты. Обмен информацией идет исключительно через центральный компьютер, на который ложится большая нагрузка, поэтому ничем другим, кроме сети, он, как правило, заниматься не может. Повреждение кабеля при топологии звезда нарушает обмен только с одним компьютером, а все остальные могут продолжать работу. Еще одним преимуществом данной топологии является невозможность конфликтов между абонентами и гарантированное время доступа, т.е. время между возникшим желанием передать до момента передачи.

На рисунке 2 изображен пример данной топологии.



Рис.2

2.2 Анализ характеристики и факторы, влияющие на выбор комплекса программно-аппаратных средств ИКС и трассировка

При выборе типа кабеля обращают внимание на:

- скорость передачи данных в сетях;

- параметры сети;

- волновое сопротивление;

- диапазон температур;

- последствия при повреждении кабеля;

- стоимость монтажа и обслуживания.

В данной работе будет использоваться витая пара 5 категории, так как это один из самых подходящих видов по своим хараетеристикам для структуры КС лечебного центра. К тому же она имеет более низкую цену и предназначена в основном для клиентской прокладки (близкорасположенные пользователи).

В приложении 2 представлена трассировка кабелей.

В таблице показано предназначение помещений и их размер.

Таблица

Компьютер	Кабинет	Периметр(м)
К1	Системный администратор	3х4
К2	Главный врач	6х8
К3	Терапия	4х6
К4	Гинекология	4х6
К5	Стоматология	4х6
К6	Реристратура	4х6
К7	Экономич. отдел	4х6
К8
К9	Хирургия	6х8
К10	Лаборатория и др.мед.оборуд.	6х12

Произведя элементарные подсчеты получим длину кабеля, необходимую для соединения каждого компьтера с главным, (добавляя к каждой длине по 2м– требуемая длина внутри кабинета):

К2-К1 – 11м К7-К1 – 3м

К3-К1 – 12м К8-К1 – 7м

К4-К1 – 16м К9-К1 – 9м

К5-К1 – 20м К10-К1 – 15м

К6-К1 – 24м

Итого: 117м +2м (доп. расх) = 118м

2.3 Расчет работоспособности ЛВС

Так как максимальная длина меньше 100 м (параметр витой пары), то сеть будет работостоспособна. Произведем расчет работоспособности сети. Задержка витой пары на метр длины 1,112, максимальная задержка концентратора класса 2 с портами ТХ/FX 92, задержка абонента TX/FX. Две максимальны длины составляют 24м и 20м.

Следовательно:

24*1,112=26,688 бит интервалов

20*1,112=22,24 бит интервалов

100+92+26,688+22,24=240,928 что меньше 512, следовательно, данная сеть будет работоспособна.

2.4 Расчет стоимости КС

Сетевое программное обеспечение Windows XP Pro (одновременно могут подключаться 10 человек ) стоимость - 1200 грн;

Сетевая карта 3COM 3C905C-TX-M 129 грн (10 штук);

Кабель витая пара 5 кат. 2,5грн/м (118м);

Разъем RJ 45 5й категории 0,55 грн (22шт)

Коммутатор (24 порта) HP ProCurve Switch 2626 - 3212 грн

Веб камера Media-Tech MT4016 130 грн

Итого:

1200+1290+295+12,1+3212+130=6139,1 грн

Ссылки на прайс-листы используемого оборудовани:

ссылка скрыта

ссылка скрыта

et.ua

ссылка скрыта

ссылка скрыта

ссылка скрыта


3. Разработка ДИС

Структурная схема веб-интерфейса представлена представлена на рисунке 3.


auf Deutsch

Главная

Отделения Хирургия

Терапия

Стоматология

Гинекология

Лаборатория

Оборудование

Вопрос-ответ

Карта сайта

Рис.3

При разработке были использованы такие возможности как формы, фреймы, почта, карта сайта, таблицы, ссылки, списки, и прочее. Коды страниц описаны ниже. Хотя сайт разработан на двух языках (русском и немецком), коды представлены только на русском, поскольку структура их идентична.

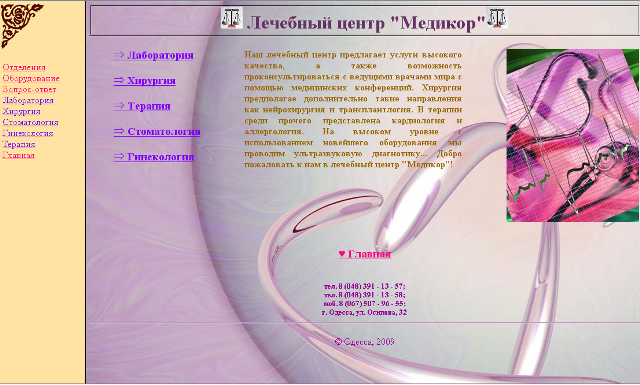

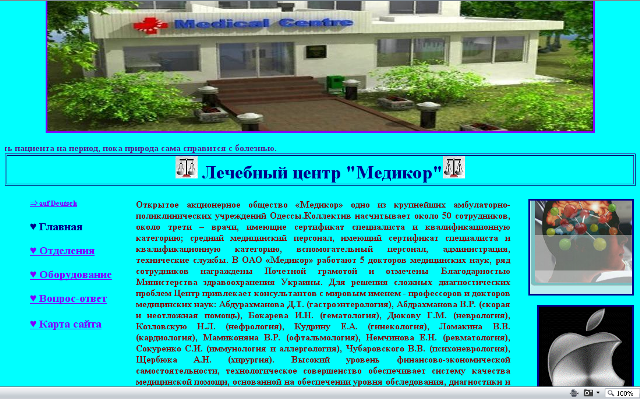

Главная





HTML код представлен в приложении 3

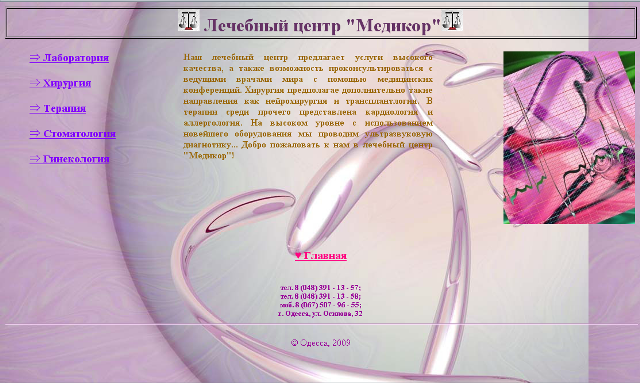

Отделения





HTML код представлен в приложении 4

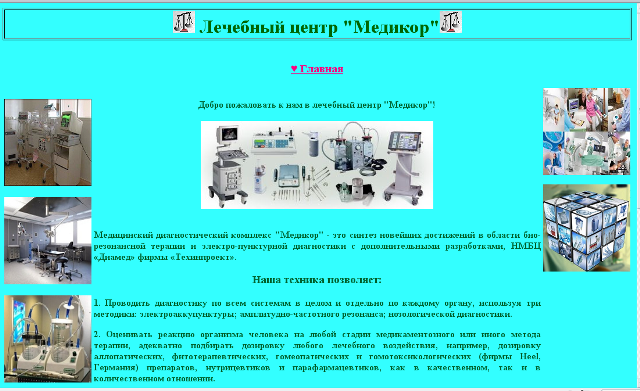

Оборудование





HTML код представлен в приложении 5

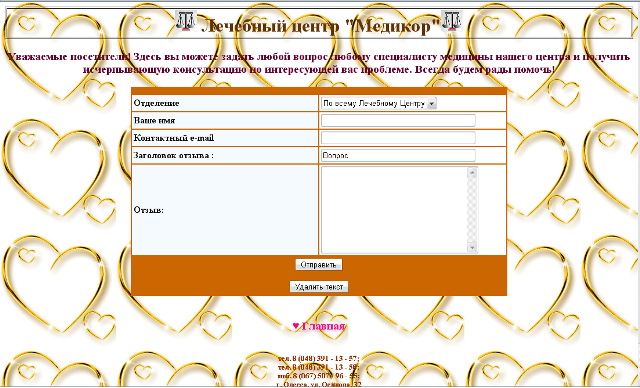

Вопрос-ответ





HTML код представлен в приложении 6

Карта сайта





HTML код представлен в приложении 7

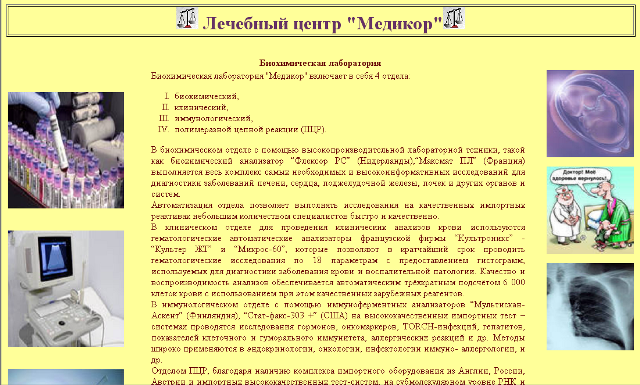

Лаборатория





HTML код представлен в приложении 8

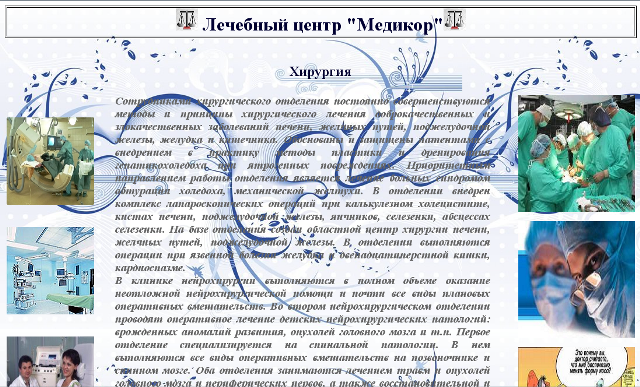

Хирургия





HTML код представлен в приложении 9

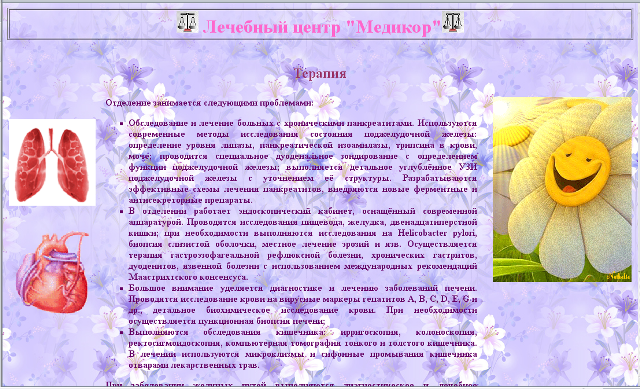

Терапия





HTML код представлен в приложении 10

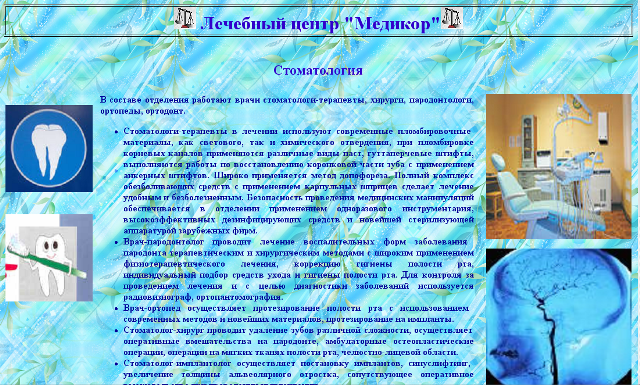

Стоматология





HTML код представлен в приложении 11

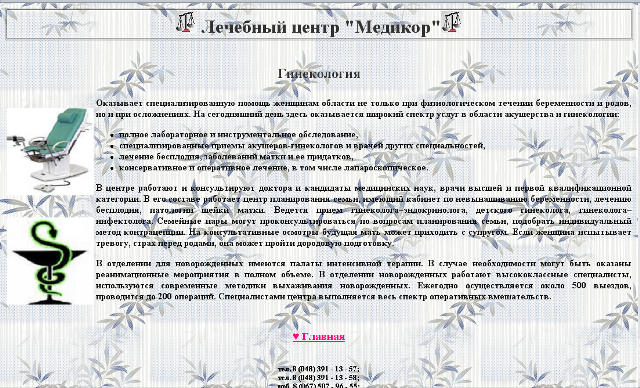

Гинекология





HTML код представлен в приложении 12

Выводы

В результате выполнения данной курсовой работы были решены следующие задачи:

• представлена организационная структура лечебного центра «Медикор» (все сотрудники сгруппированы в 3 больших отдела, которые подчиняются все непосредственно главному врачу);

• охарактеризована работа центра (в результате можно увидеть какие услуги предоставляет центр);

• представлен каждый отдел (более детально описана работа каждого подразделения);

• разработан технический проект и рассчитана стоимость КС в разделе 2;

• разработана ДИС с помощью HTML.


Таким путем цель работы достигнута: компьютерные сети спроектированы, ДИС разработана. Стоимость автоматизации составила 6139,1 грн, что вполне позволительно для медицинского центра с 10 рабочими станциями. Реализована технология Fast Ethernet (в качестве среды передачи используется неэкранированная витая пара категории 5).

Список использованных источников

1. Конспект лекций по дисциплине «СЕТЕВЫЕ ТЕХНОЛОГИИ» для студентов специальности 7.050102 «Экономическая кибернетика» дневной формы обучения / Сост. Е.А. Арсирий. - Одесса: ОНПУ, 2009.184с

2. Методические указания к выполнению курсовой работы по дисциплине «СЕТЕВЫЕ ТЕХНОЛОГИИ» для студентов специальности 7.050102 «Экономическая кибернетика» дневной формы обучения / Сост. Е.А. Арсирий. - Одесса: ОНПУ, 2008. -.с

3. Краткие рецепты по CSS и HTML / ok.ru/

4. Практическое руководство по HTML (c) Николай Чувахин, 1994 / ссылка скрыта

5. Введение в сетевые технологии / ссылка скрыта

6. Спецсимволы в HTML / ссылка скрыта

7. Таблица «безопасных» цветов / ссылка скрыта
