Лекция 2


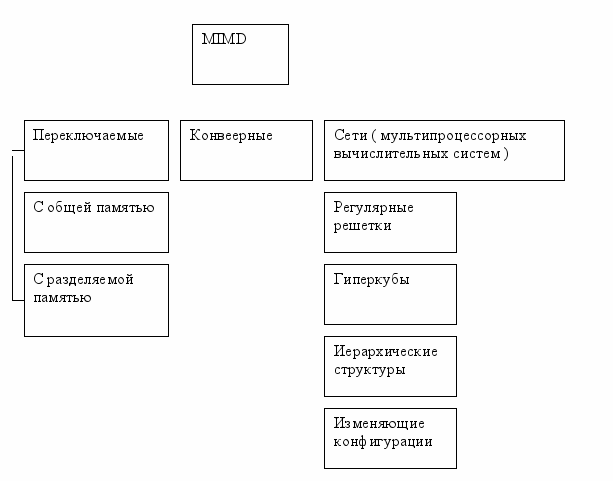

Классификация Хокни.




Классификация Шора (Shore) (Систематика Шора)

В 70 гг таких классификаций было достаточно много. Он воспроизвел шесть архитектур (Машина1, Магина2, …, Машина6)


Машина1

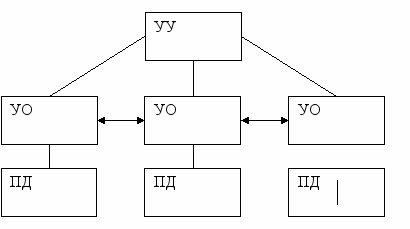

ПК -> УУ->УО=>ПД ( Пословно секционная память данных(произвольный формат данных) от побитового до пословного)


Машина5




Классификация Фенга.

Две характеристики, который определяют мощность параллельных вычислений:

1. Число N бит в машинной слове обрабатываемых параллельно при выполнении машинных инструкций, обычно соответствует длине машинного слова.

2. Число M слов обрабатываемых параллельно данной вычислительной системой.


Тогда P = N * M определяет интегральную характеристику потенциала параллельности архитектуры.


Классификация Хендлега (Handler).

Три численных характеристики:

1. Уровень выполнения программы(команд) K, характеризуется количеством устройств управления (УУ). На практике это соответствует количеству счетчиком команд(СЧ).

2. Число АЛУ в каждом УУ D.

3. Уровень битовой обработки W, это число групп логических схем в каждом АЛУ. Реально это означает сколько операций «упаковано» в одной инструкции.


Все упомянутые классификации имеют ограниченное упоминание, и редко используются.


Структурная аннотация.


Принцип: с помощью определенной системы обозначений записывается состав и топология той или иной вычислительной системы, сюда же входят и количественные характеристики, номенклатура и в каком то виде топология.

C=I[E-M]

Правила структурной аннотации:

1. Обозначения основных блоков.


B – устройство исполнения целочисленное, с фиксированной точкой, либо логика

С – компьютер

Ch – канал

D – устройство ввода/вывода

E – устройство исполнения

F – устройство исполнения с плавающей точкой

H – магистраль данных

I – устройство обработки потока команд (УУ)

IO – интерфейс устройства ввода/вывода

M – память

P – процессор (набор устройств включающий E, но не включающий I)

U – несанкционированное устройство

Csh1, Csh2,… - Уровни КЕШ

Cshc – КЕШ команд

Cshd – КЕШ данных

Rg – регистр

Lds – … загрузки в память

Br – аппаратная реализация предсказания переходов

Grp – графический процессор

2. Конвейерная обработка обозначается индексом (p-pipeline)


Ip – устройство обработки конвейерная

Ep – конвейер

3. Векторные команды ( векторный принцип обработки) обозначается (v)


Iv - устройство обработки векторная

Ipv – устройство обработки конвейерная векторная

4. Различные устройства одного рода обозначается целым числом.


Ep1,Ep2,Ep3 – различные конвейеры

5. Правило подстановки. Это общее правило для всей структурной аннотации.


I[E1,…E2,…];

E1 = …

E2 = …

6. Группа устройств {}.


{…,…,} – работает параллельно

{…/…/} - в каждый момент времени работает одно устройство

{4Bp,2Fp} – два конвейера целочисленных работают параллельно с двумя конвейерами с плавающей точкой.

{E1/E2/E3} – работает одно из трех устройств

7. Число устройств одного типа, которые работают параллельно указывается перед. (множество устройств) Например 4Bp.

8. 4Bp – подчеркивание сверху, означает что устройства абсолютно идентичной структуры.

9. Число разрядов которыми устройство апперирует параллельно указываеться подстрочным индексом.


I16 – Устройство управления 16-битное.

10. Устройство памяти nM_w*b


n – количество банков памяти

w – количество слов памяти

b – количество в битах слово

11. Характеристическое время, время выполнения операции характерной для данного типа устройств, определяется видел надстрочного индекса в наносекундах. Удобно так же указывать в герцах.


M50

I40

12. Связь по средствам шины.


-







Например: E-Rg-Csh1-Csh2-M

13. Матрица процессоров, многомерные матрицы мультипроцессорных систем.


126*64P

64²P

288 {3E-M}^0-nn

64²P^1-nn

0 – означаеть что все указанные группы не связаны друг с другом

1 – Каждый связан с четверкой ближайших

2 – Каждый связан с восьмеркой матрицей процессоров

14. В любом месте структурной аннотации в () можно написать произвольный комментарий.
