Кафедра "Технология машиностроения и Конструирование "

Отчет

по лабораторному практикуму

_________________________________________________

(по дисциплине)

_________________________________________________

Студент ________________________________

(Фамилия И.О.)

Группа ________________________________

Преподаватель ________________________________

(Фамилия И.О.)

Электросталь 2011 г.

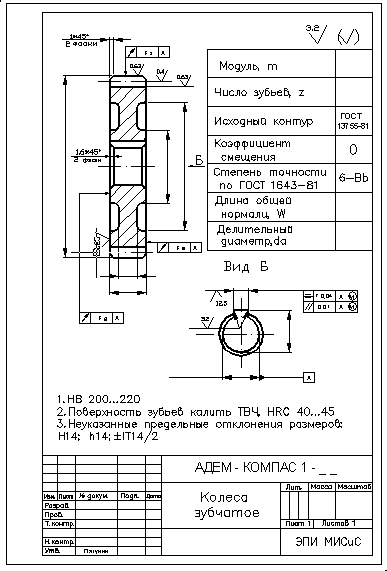

Рис. О-1. Чертеж колеса

Таблица О-1. Количество переходов и предлагаемый план обработки поверхностей

Обрабатываемая поверхность	Шерохов. поверхн., Rа, мкм	Допуск размера ∆Т_i, мкм	Количество переходов lg Σ _уточн. n = ———— 0,46	Предлагаемый вариант технологического маршрута обработки поверхностей
Заготовка. D'заг = h B'заг = h	40 80	ΔΤ D'заг (IT, табл. 12, [4]) ΔΤ B'заг (IT17,[5]+IT, табл. 12,[4])		1. Отрезка на пиле от проката заготовки D'заг = h, длиной B'заг = h
Цилиндрическая поверхность по наружному диаметру зубчатого венца. Окончательный размер: D₁= h7	0,63	ΔΤ D₁ (IT7, табл. 1.8, [5])	ΔΤ D' заг lg ———— ΔΤ D₁ n = —————— = … 0,46 n =
Ширина колеса. (зубчатый венец и ступица) Окончательный размер: В₁= h8	1,25	ΔΤ B₁ (IT8, табл. 1.8, [5])	ΔΤ B' заг lg ———— ΔΤ B₁ n = —————— =… 0,46 n =
Обработка отверстия: Окончательный размер: d1= H6	0,63
Эвольвентное зацепление. m =____, z =_____	0,4

Таблица О-2. Размеры заготовки, переходы, межпереходные размеры и припуски.

Обрабатываемая поверхность	Содержание перехода (номера переходов приняты из таблицы 2)	Поверхность после выполнения перехода Размер, мм Квалитет Шерохов., мкм Ri Rа	Припуск на переход, мм Z i	Поверхность до выполнения перехода Размер, мм Квалитет Шерохов., мкм R(i+1)= Ri+ Zi Rа
Наружный диаметр зубчатого венца: Окончат. размер D1= h7 Размер заготовки Dзаг= h	Окончательное шлифование поверхности венца на центровой оправке.	D1= h7 h7 0,63		Dзаг= h
Ширина колеса: Окончат. размер В1= h8 Размер заготовки Bзаг = h	Окончательное шлифование базового торца ступицы. Окончательное шлифование торца зубчатого венца.	B1= h8 h8 1,25 B1= h8 h8 1,25		Bзаг= h
Обработка отверстия: Окончат. размер d1= h6 Размер заготовки dзаг = h__	Окончательное шлифование отверстия.	d1= H6 H6 0,63
Зубчатое зацепление m =____, z =_____	Чистовое шлифование.	0,4

Примечание. Расчет припусков для каждой поверхности начинается от конечного размера поверхности в готовой детали, и далее по переходам в последовательности, обратной ходу технологического процесса, т. е. сверху вниз в данной таблице.

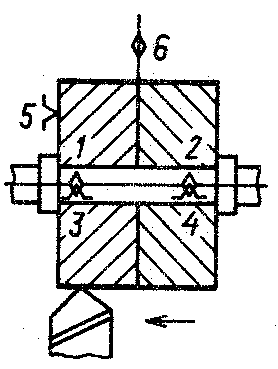

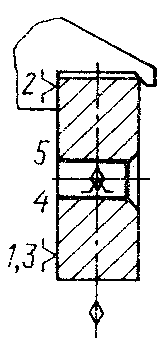

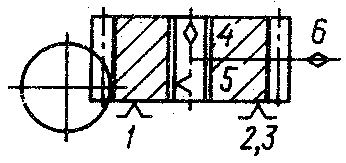

Таблица О-3. Маршрут и эскизы обработки плоского зубчатого колеса

№ операции	Операция, содержание переходов	Базирование	Оборудование Модель _____
1	2	3	4
005	Заготовительная Отрезка заготовки от проката	Призмы
010	Токарная. Установ А.	Трехкулачковый самоцентрирующийся патрон
	Установ Б.
015	Термическая обработка (нормализация или отпуск)
020	Плоско-шлифовальная.	Боковая поверхность на магнитной плите
025	Токарная.
030	Протяжная. Протягивание шпоночного паза	По торцу и точно расточенному отверстию заготовки зубчатого колеса на операции 025
035	Слесарная.

Продолжение табл. О-3

1	2	3	4
040	Токарная. Чистовое обтачивание венца на круглой оправке с базированием по диаметру отверстия (возможна обработка набора заготовок)
045	Зубофрезерная. Зубонарезание под последующее шлифование зубьев, производимое после термической обработки на операциях 065 и 070	На круглой оправке по торцу и диаметру отверстия
050	Зубозакругляющая. Закругление зубьев или снятие фасок	По диаметру отверстия и торцу
055	Слесарная (зачистка)	——
060	Контрольная	——
065, 070	Термическая. (закалка ТВЧ, отпуск). Упрочнение боковых поверхностей зубьев, HRc = 40…45	——
075	Круглошлифовальная. Окончательное шлифование цилиндрической поверхности зубчатого венца и его боковой поверхности на центровой оправке; радиальное биение венца не более F1 мм, биение торца венца – не более F2 мм.	По диаметру отверстия и базовому торцу
080	Внутришлифовальная. Окончательное шлифование отверстия по 6-му квалитету и базового торца ступицы. Биение торца ступицы – не более F2 мм.
085	Зубошлифовальная. Предварительное шлифование зубьев червячным шлифовальным кругом на центровой оправке с посадкой по диаметру отверстия	На оправке при базировании по диаметру отверстия и торцу ступицы

Продолжение табл. О-3

1	2	3	4
090	Зубошлифовальная. Окончательное шлифование зубьев на станках высокого класса точности	На центровой круглой оправке
095	Контроль	-
100	Консервация	-	-
105	Упаковывание	-	-
